canvas坐标系统 webgl坐标系统 uv纹理坐标系统 原点

原创 已于 2024-11-28 15:18:00 修改 · 973 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#webgl #uv #计算机视觉

于 2024-02-26 14:05:20 首次发布
本文介绍了Web开发中Canvas、WebGL和UV坐标系的区别，包括Canvas的左上角原点，x轴向右y轴向下；WebGL的中心原点，x轴向右y轴向上，数据范围[-1,1]；以及UV坐标系统的左下角原点，同样x轴向右y轴向上，数据范围同样为[-1,1]。

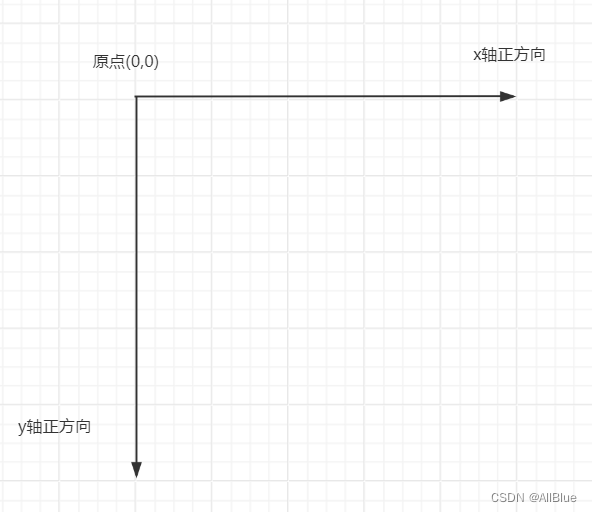

一、canvas、屏幕坐标：原点在左上角，x轴正方向向右，y轴正方向向下，一个点对应一个像素

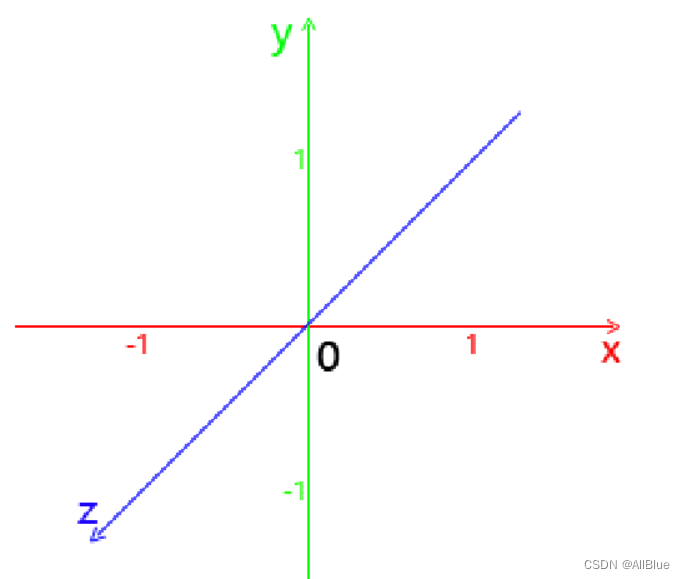

二、webgl、屏幕归一化坐标（NDC）：原点在正中间，x轴正方向向右，y轴正方向向上。

注意：NDC数据显示范围在[-1,1]之间，超过此范围不显示数据

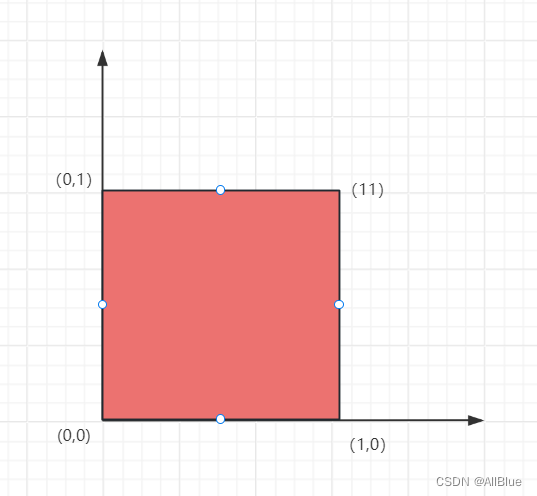

三、uv原点在左下角，x轴正方向向右，y轴正方向向上，数据范围在[-1,1]之间

uv坐标不直接表示纹理的像素位置，而是一个比例关系，例如u=0.5,v=0.5 表示纹理的正中心

四：纹理空间：单位是像素，而不是比例，原点在左下角
