概述

Apache Airflow 是一个开源的工作流管理平台，用于编写、调度和监控工作流（Workflows）。它最初由 Airbnb 开发，并于 2016 年捐赠给 Apache 软件基金会。Airflow 的核心理念是通过代码来定义工作流，使得工作流的管理和维护更加灵活和可扩展, github社区地址见链接。

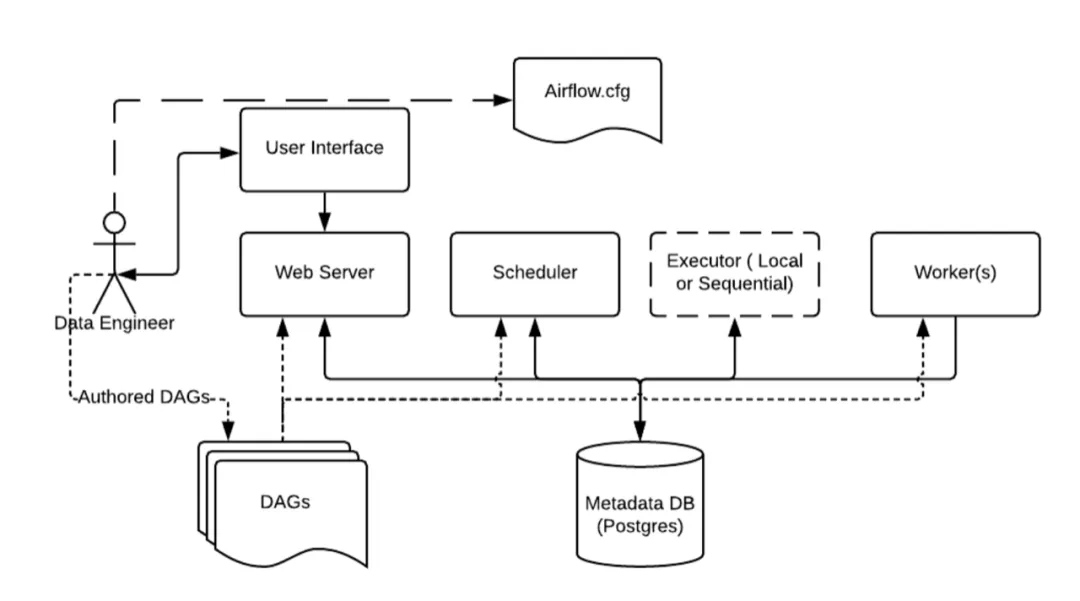

整体架构

在这里插入图片描述

Apache Airflow的架构主要包括以下核心组件：

Scheduler（调度器）：负责根据定义的DAG（Directed Acyclic Graph，有向无环图）图，计划和触发任务的执行。调度器将任务按照依赖关系组织成可执行的工作流程，并将其分发给可用的执行器。
Executor（执行器）：执行器负责执行调度器分发的任务。Airflow支持多种执行器，包括本地执行器（SequentialExecutor）、Celery执行器和Dask执行器等。执行器将任务实际执行在相应的工作节点上，并将执行结果返回。
Web Server（Web服务器）：提供Web用户界面，用于监控和管理工作流的状态、任务的执行情况、查看日志以及触发任务的手动运行等。通过Web界面，用户可以直观地了解工作流的整体情况。
Database（元数据库）：元数据库存储了Airflow的元数据，包括DAG的定义、任务实例的状态、任务执行日志等。这允许用户在不同的任务和工作流之间共享信息，并支持任务的重试、回溯和监控。
Worker（工作节点）：执行器通过工作节点在集群或计算资源上执行任务。工作节点可以是单个服务器或集群，具体取决于所选的执行器类型。

容器部署airflow方式

手动部署

手动部署可以参考Airflow官方教程，这里面介绍了怎么通过helm chart进行airflow部署，这里就不再详述了。不过由于docker.io被墙了，部署的时候需要想办法把海外的镜像拉取下来，或者直接部署到海外地域的集群中。

计算巢一键部署

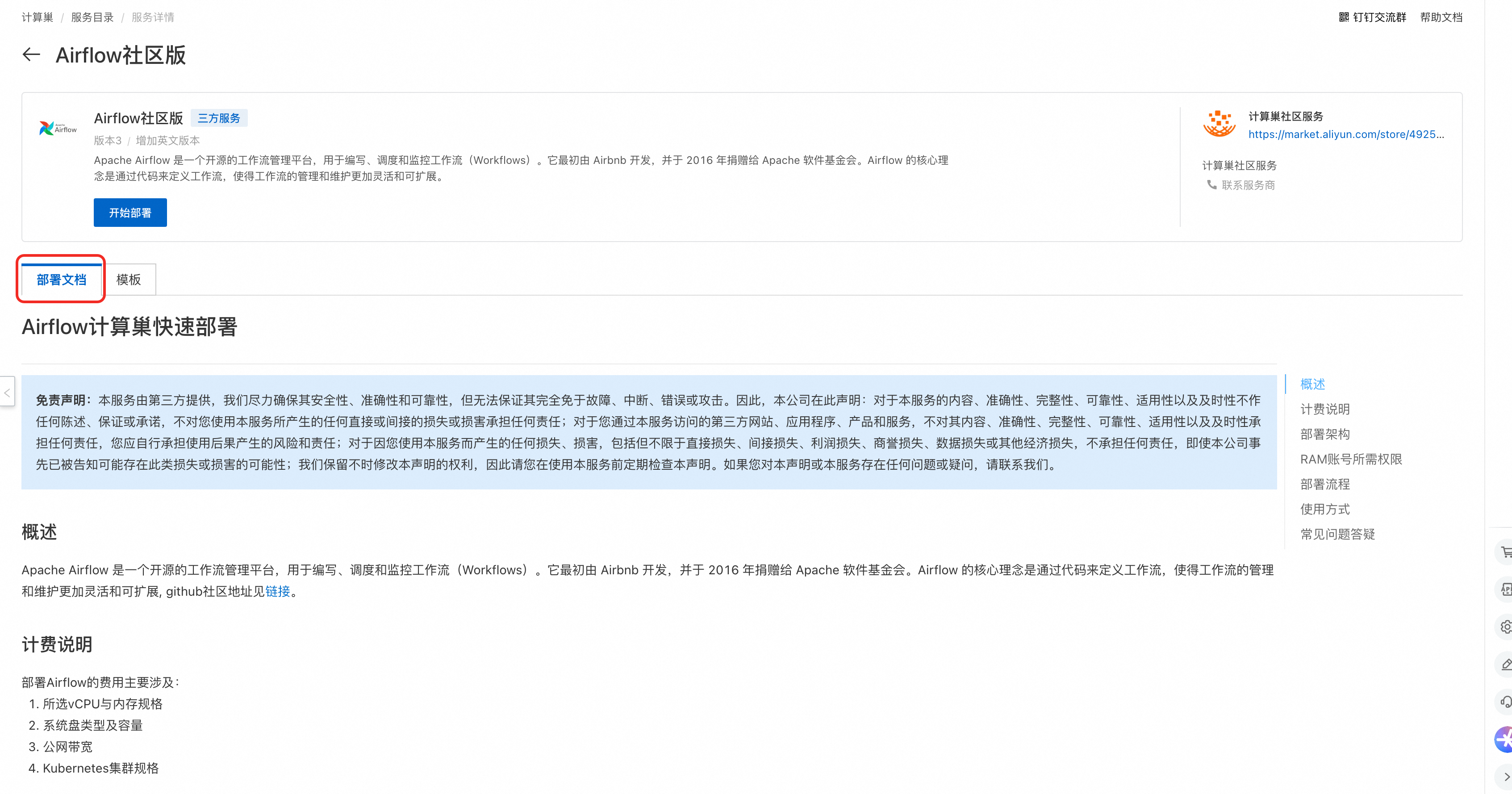

计算巢提供了免费的airflow社区版服务，支持一键部署，既可以部署到已有容器集群，也支持新建容器集群，同时镜像也都使用的阿里云托管的镜像，不会存在镜像拉取不下来的问题，具体部署方式可以查看服务中的部署文档。

使用方式

Dags文件加载到scheduler调度器中

上面在k8s集群上部署好airflow以后，那么怎么运行我们定义好的DAG工作流呢，这里面主要有三种方式：

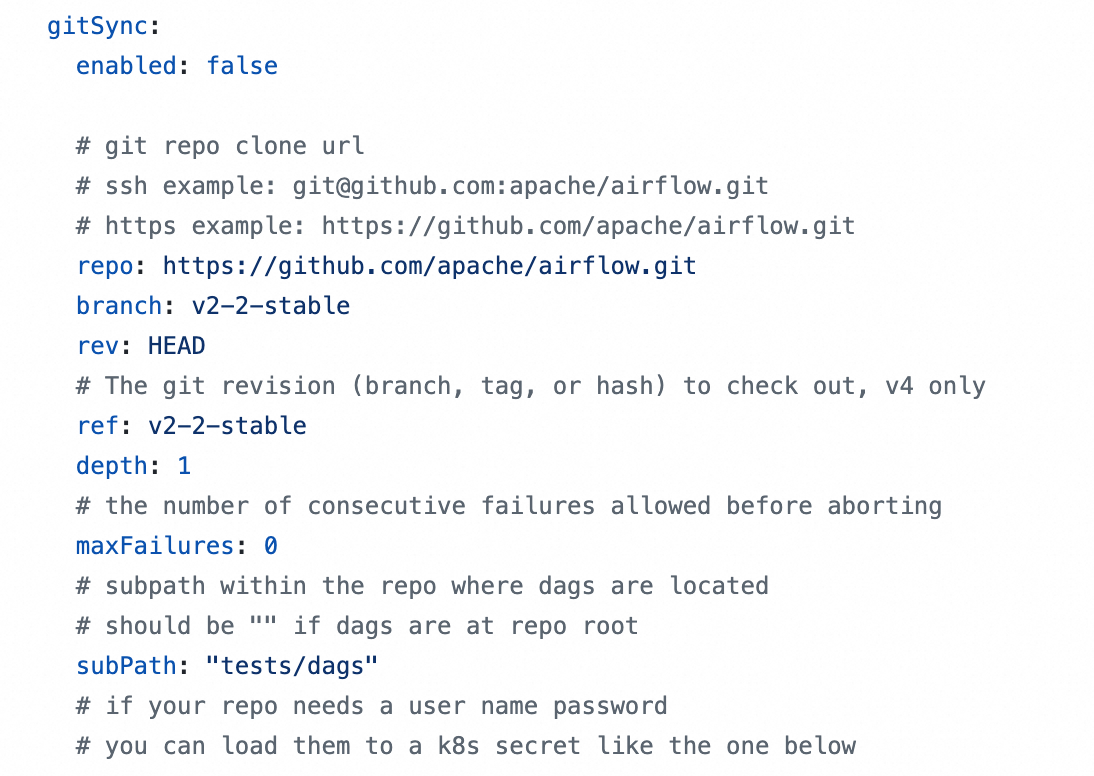

配置git仓库同步，从git仓库中加载要运行的Dags文件，这是最推荐的方式，可以很容易的更新要运行的Dags文件，计算巢部署版本默认使用这种方式，需要在Values.yaml中配置对应的git-sync配置。
在airflow-scheduler pod中对应airflow容器中，直接copy或者写入要执行的Dags文件，这种方式更适合临时测试
直接将Dags文件放到对应的pvc里，然后挂载到airflow-scheduler pod中对应airflow容器，这种使用起来也不太方便。

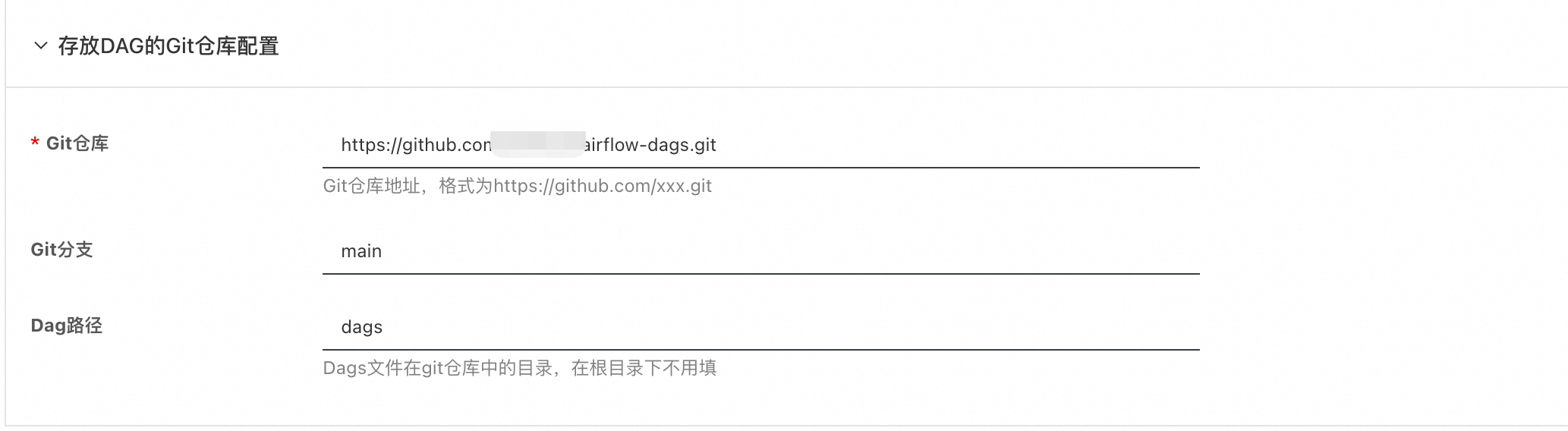

下面我们主要介绍第一种方式，使用git仓库去做同步，我们可以把写好的DAG文件提交到git仓库中，然后airflow-scheduler组件会进行同步， web上就能看到我们定义好的DAG文件，然后点击run按钮就可以运行DAG文件了。在计算巢服务实例部署中，部署的时候需要填入对应的git仓库信息，手动部署的情况下需要手动修改对应的values.yaml，对helm chart做升级部署。

示例演示

下面以一个简单的DAG文件为例，展示如何在airflow中进行运行DAG。

在git仓库中创建DAG文件，文件名为hello_world_dag.py，里面有三个任务，会依次执行：

打印"Hello"
打印"World"
休眠300秒

import time
from datetime import timedelta

from airflow import DAG
from airflow.operators.python import PythonOperator
from airflow.utils.dates import days_ago

# 定义默认参数
default_args = {
    'owner': 'airflow',              # DAG 的所有者
    'start_date': days_ago(1),       # DAG 的开始时间（1 天前）
    'retries': 1,                    # 任务失败时的重试次数
    'retry_delay': timedelta(minutes=5),  # 重试间隔
}

# 定义 DAG 对象
with DAG(
    dag_id='hello_world_dag',        # DAG 的唯一标识符
    default_args=default_args,       # 使用默认参数
    schedule_interval='@daily',      # 每天运行一次
    catchup=False,                   # 是否补跑历史任务
) as dag:

    # 定义第一个任务：打印 "Hello"
    def print_hello():
        print("Hello")

    task_hello = PythonOperator(
        task_id='print_hello',        # 任务的唯一标识符
        python_callable=print_hello,  # 调用的 Python 函数
    )

    // 定义第二个任务：打印 "World"
    def print_world():
        print("World")

    task_world = PythonOperator(
        task_id='print_world',
        python_callable=print_world,
    )

    # 定义一个休眠任务
    def sleep_task():
        print("Task is sleeping for 300 seconds...")
        time.sleep(300)  # 休眠 300 秒
        print("Task woke up!")

    sleep_operator = PythonOperator(
        task_id='sleep_task',
        python_callable=sleep_task,
    )

    # 设置任务依赖关系
    task_hello >> task_world >> sleep_operator

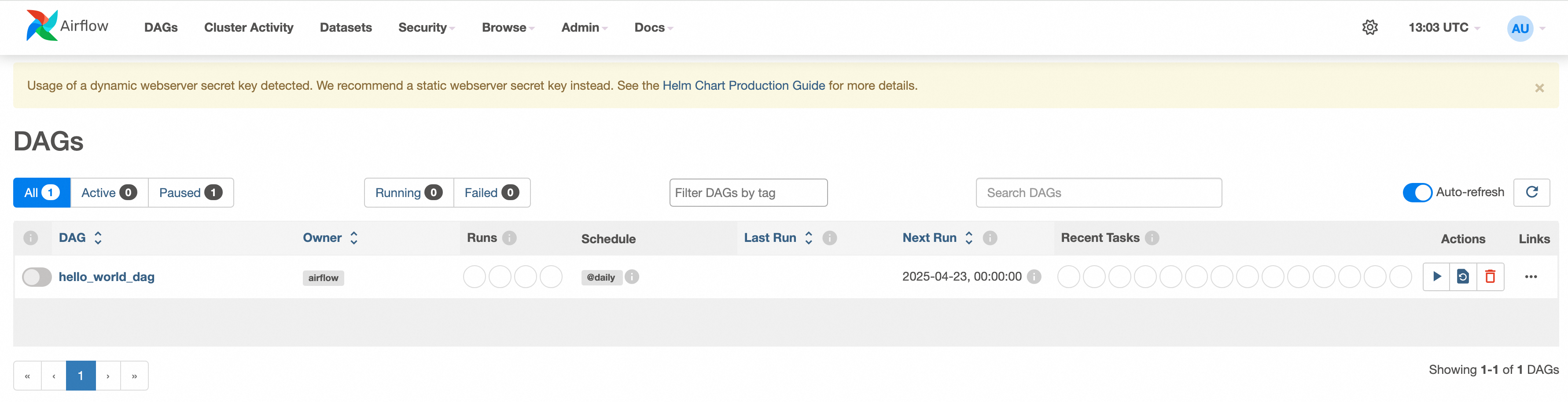

提交DAG文件到git仓库中，然后去web端查看，可以看到对应的DAG，这个过程会有延时，默认是每10s同步一次。

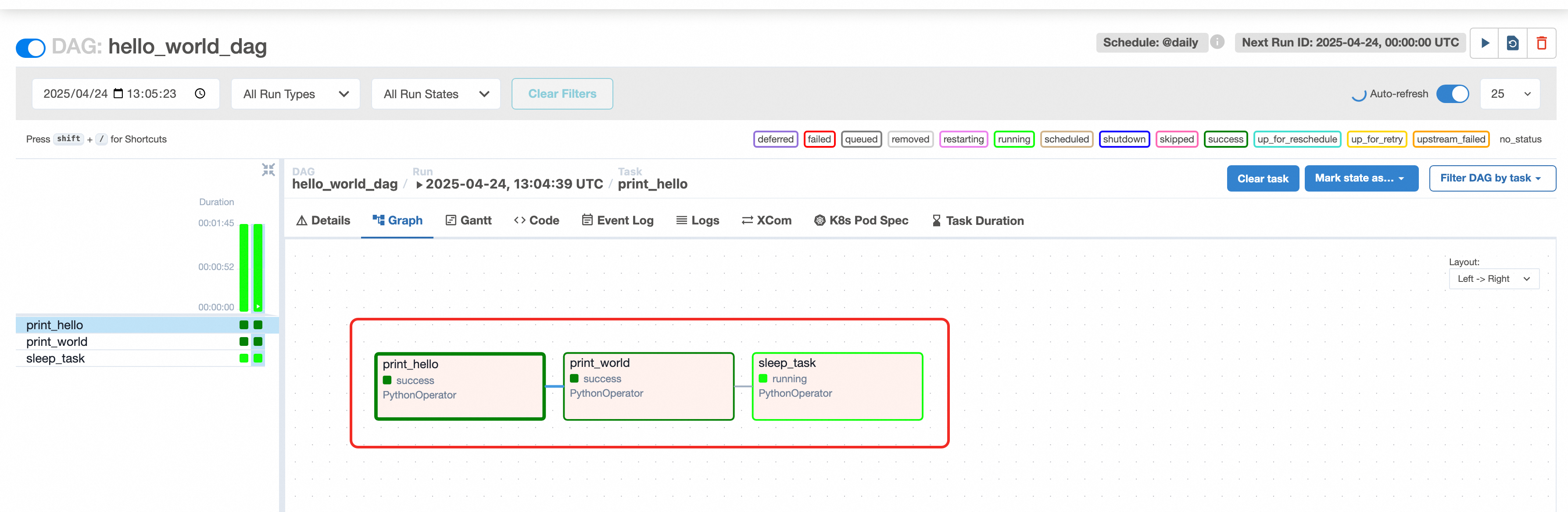

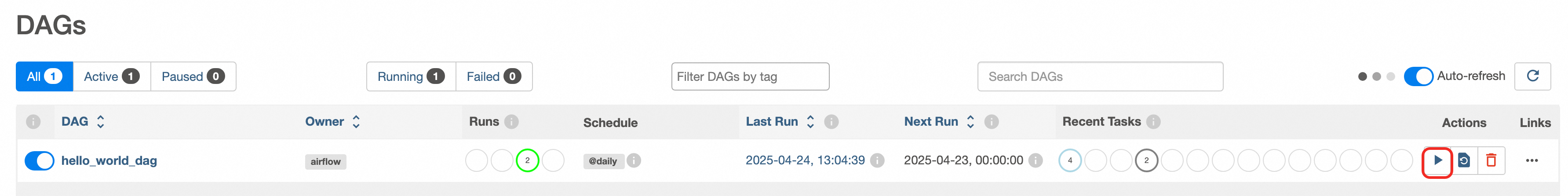

执行这个DAG，点击run按钮，点击进行，可以看到执行记录，点击Graph, 可以看到具体执行步骤，
可以看到print_hello和print_world都已经执行完了，sleep_task还在执行中，这个功能确实很强大。

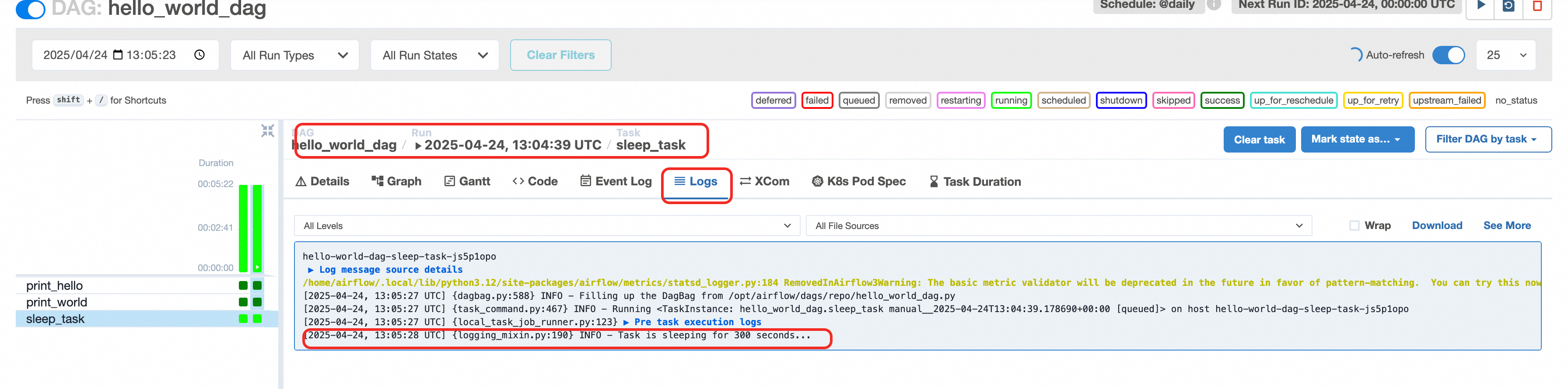

点击还在执行中的sleep_task，可以在Logs里看到输出信息，里面输出了会sleep 300秒，可见在正常执行。

总结

通过上面这个示例，可以看出airflow整体功能还是很强大的，并且图形化做的很好，交互能力很强大，可以直接在页面上进行Dag运行，并且可以清楚的看到DAG的执行情况，并且将每一步的执行过程都以图形化的方式显示出来，里面还有执行时间和日志，用来做工作流还是很好用的。
同时Dag支持python直接进行编码，也提供了很强的扩展性，在工作流中可以做各种业务操作，整体来说还是非常强大的。
