光通讯数据传感器|收发装置OPCA系列线序定义及PLC对接实例

光通讯数据传感器|收发装置OPCA系列，包含OPCA-CNF、OPCA-CNS、OPCA-N8F、OPCA-N8S、OPCA-P8F、OPCA-P8S、OPCA-ETF、OPCA-ETS等型号，采用非接触式双向数据传输，全双工通信模式，以近红外线为载体，通信建⽴时间<25ms，通信延时<20ms。 非接触式双向数据传输传输距离可达4米，发送角度为±15°。

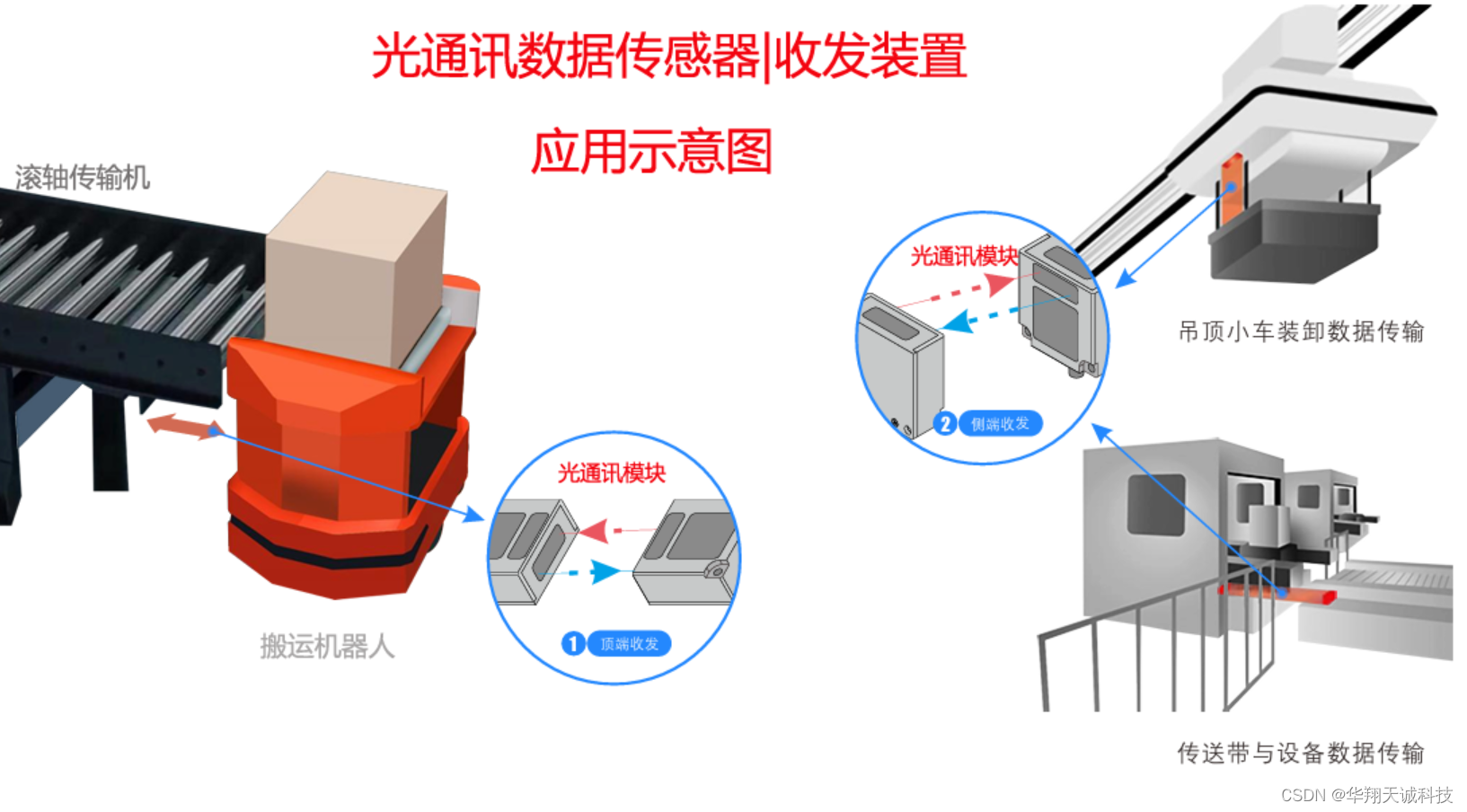

光通讯数据传感器|收发装置OPCA系列可以使固定设备(⼯作台/传送带)与移动设备(如AGV⼩⻋)进行无线通信连接，无需物理接触即可传送数 据和下达处理指令，指导设备数据转移，减少传统机械接触带来的磨损与损耗，缩短传输时间，优化原始数据处理， 设备拥有极高的抗噪性和抗强光干扰等特性，进⼀步保证通信稳定性，提高运行效率。

本文重点介绍光通讯数据传感器|收发装置OPCA系列线序定义及PLC对接实例！

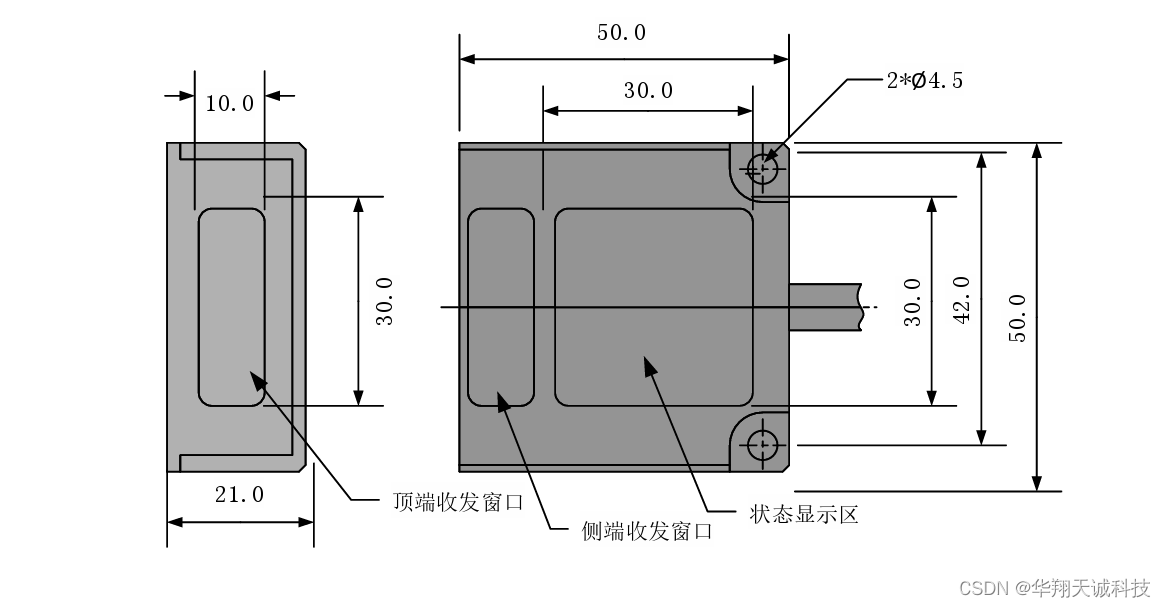

1、OPCA系列光通信模块尺寸结构

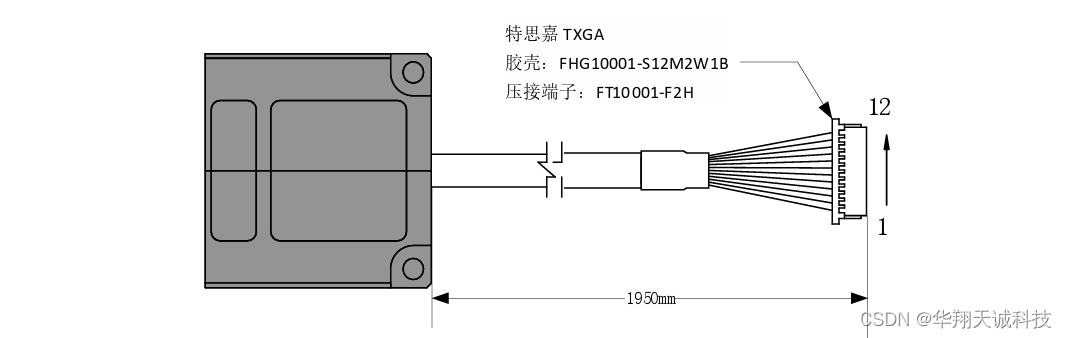

2、OPCA系列光通信模块接线端子

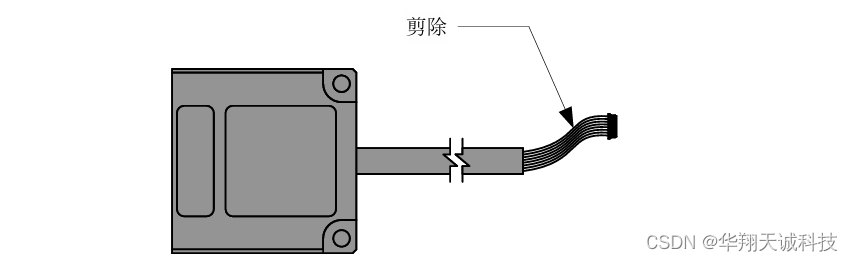

1）如果不需要使用到对接端子，直接剪除端子后使用

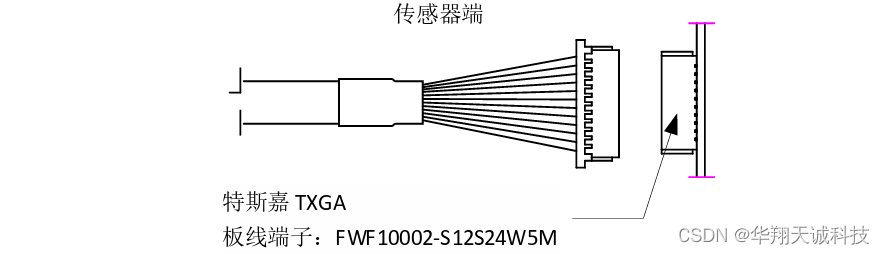

2）使用对接端子型号

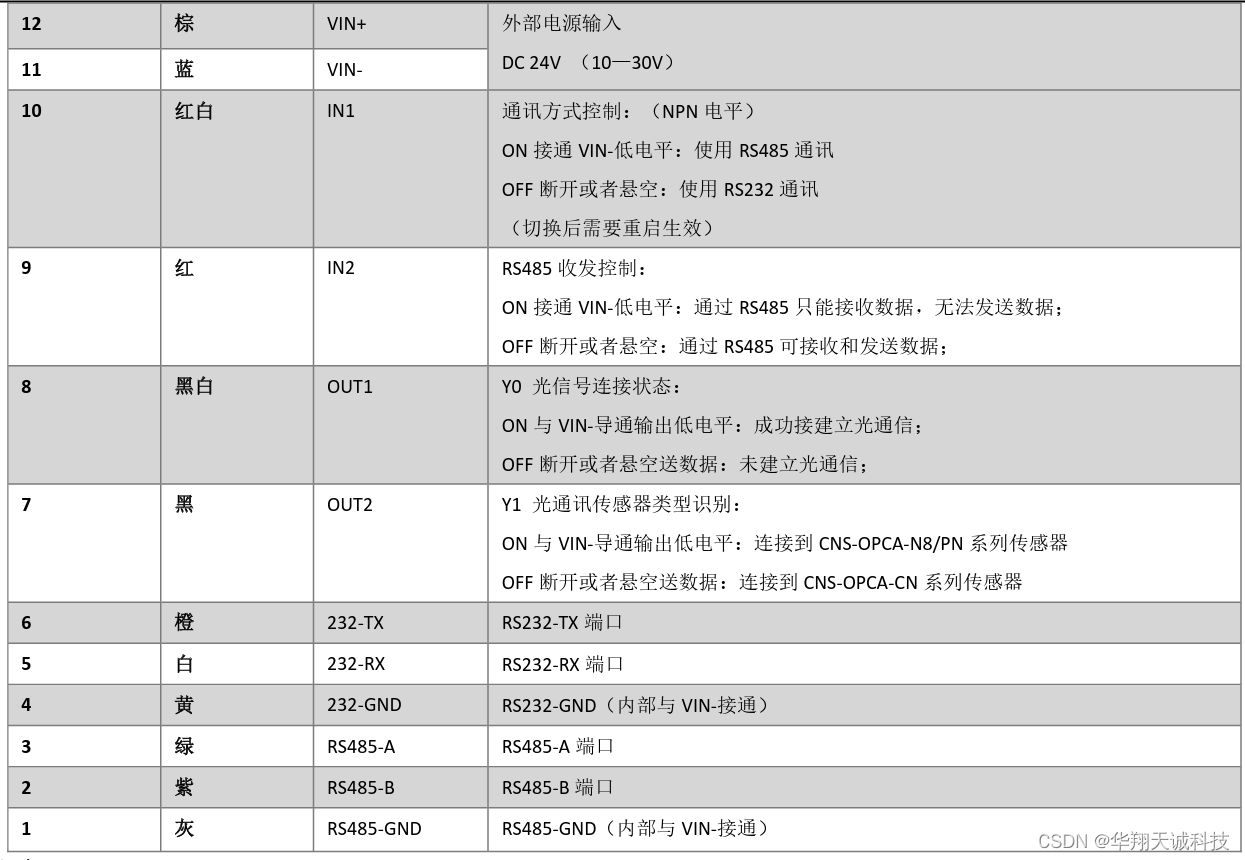

3、OPCA系列光通信模块线序定义

注意：未使用到的端口请做好可靠绝缘

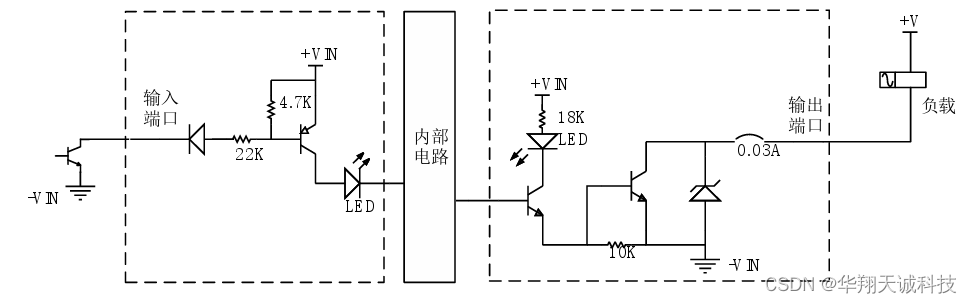

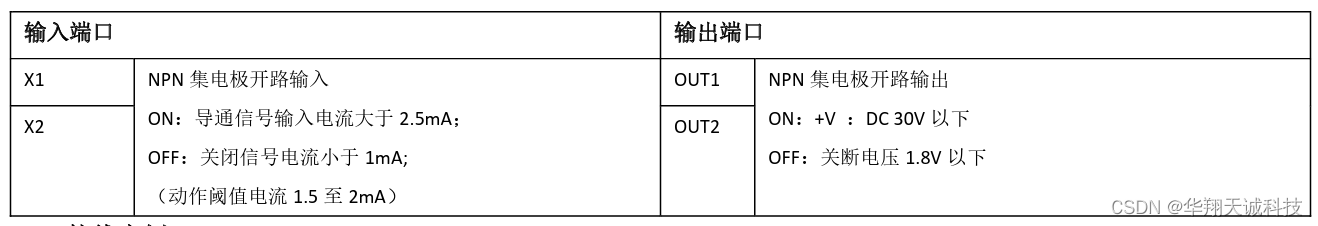

4、OPCA系列光通信模块输入输出特性

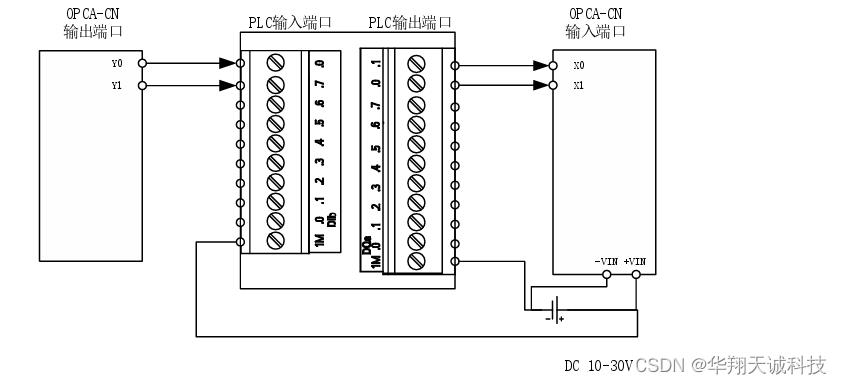

5、OPCA系列光通信模块余与PLC接线实例

更多关于光通讯数据传感器|收发装置OPCA系列线序定义及PLC对接实例，华翔天诚科技欢迎您的交流！
