如何配置CK-S610-A01半导体读写器的RFID工具擦写TI低频玻璃管标签RI-TRP-DR2B-40的UID号

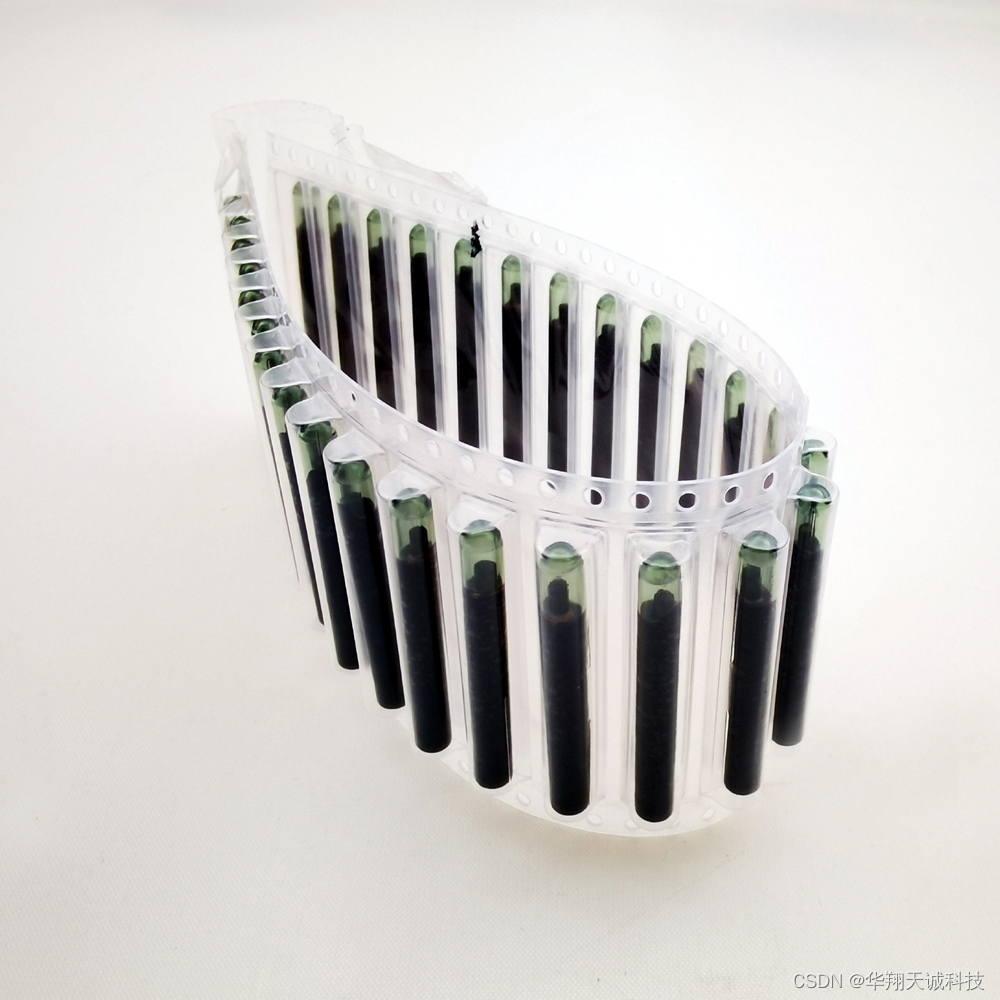

        德州仪器TI玻璃管RI-TRP-DR2B-40（RI-TRP-DR2B 32-mm glass transponder）在晶圆半导体业内应用广泛，俗称glass transponder（玻璃转发器），carrier ID（射频标签），其存容量为1360 Bit（170字节），共17页可读写（其中每页有2个字节校验位），即用户实际可使用的容量为136个字节包括UID在内。

    本文将重点介绍如何配置CK-S610-A01半导体读写器的RFID工具擦写TI低频玻璃管标签RI-TRP-DR2B-40的UID号（UID为8字节）。

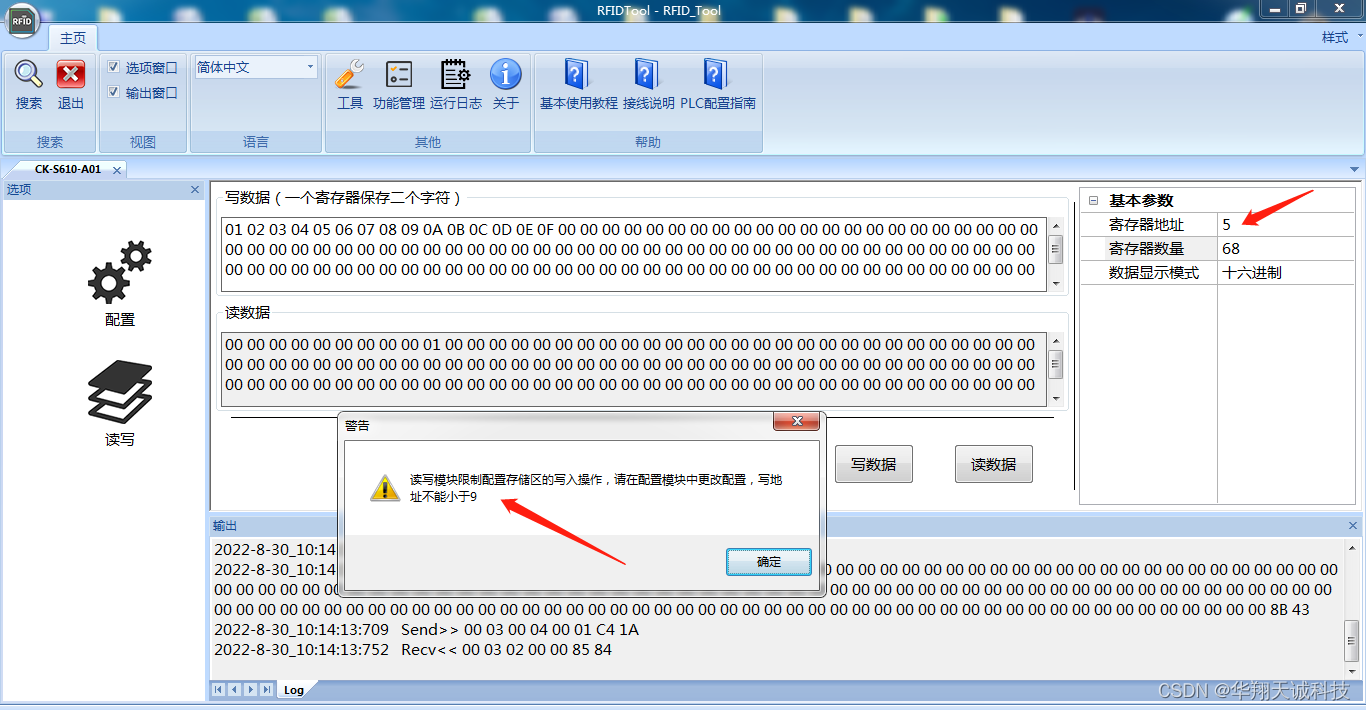

       为了避免UID数据的错误操作导致数据的丢失，CK-S610-A01半导体RFID读写器默认UID为只读，不允许修改UID号。如下图：

寄存器地址，从5-8为 RI-TRP-DR2B-40的UID（一个寄存器地址为4位，即UID为8个字节）。如果直接从起始地址5开始写数据是，软件将提示写地址不能小于9，即代表此软件不允许修改TI-TRP-DR2B-40玻璃管标签的UID号。那么，如果我们实际需要修改这个UID号，如何来实现呢？

首先，我们先安装demo提供的RFID_Tool测试工具，如图。

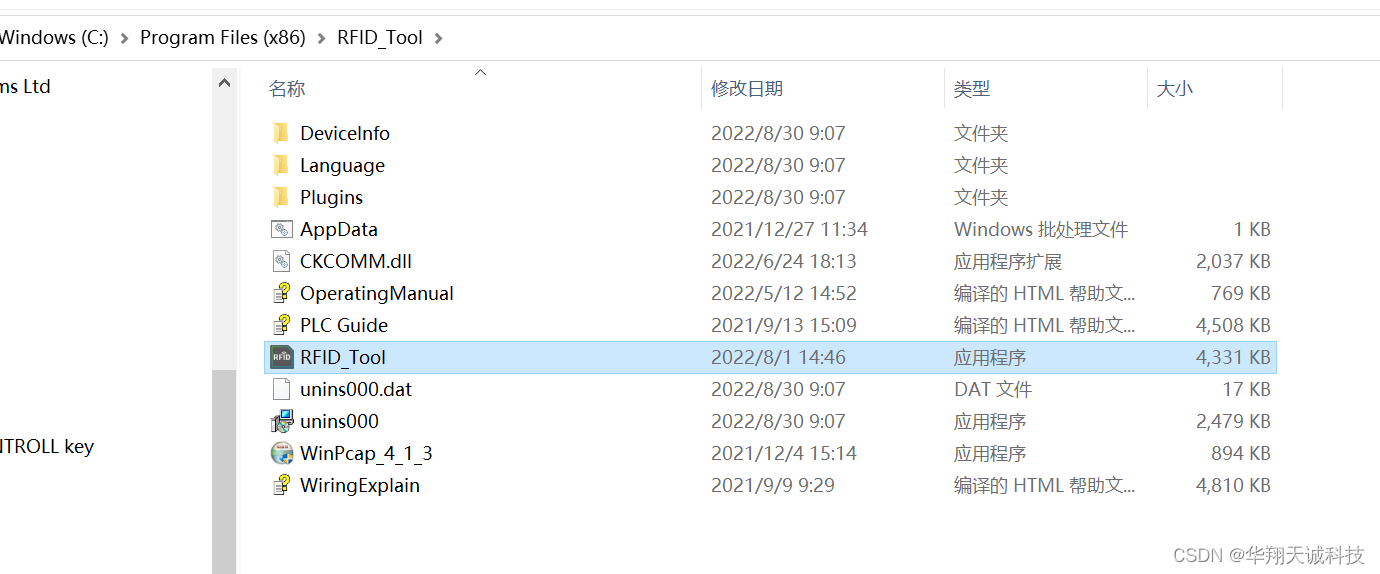

安装完毕，我们找到允许软件，如图：，然后，右击“打开文件所在的文字”，进入软件配置，如下图：

点击AppData文件，进入配置文档，如下图：





 点击“config ”文件，进入代码页面,如下图

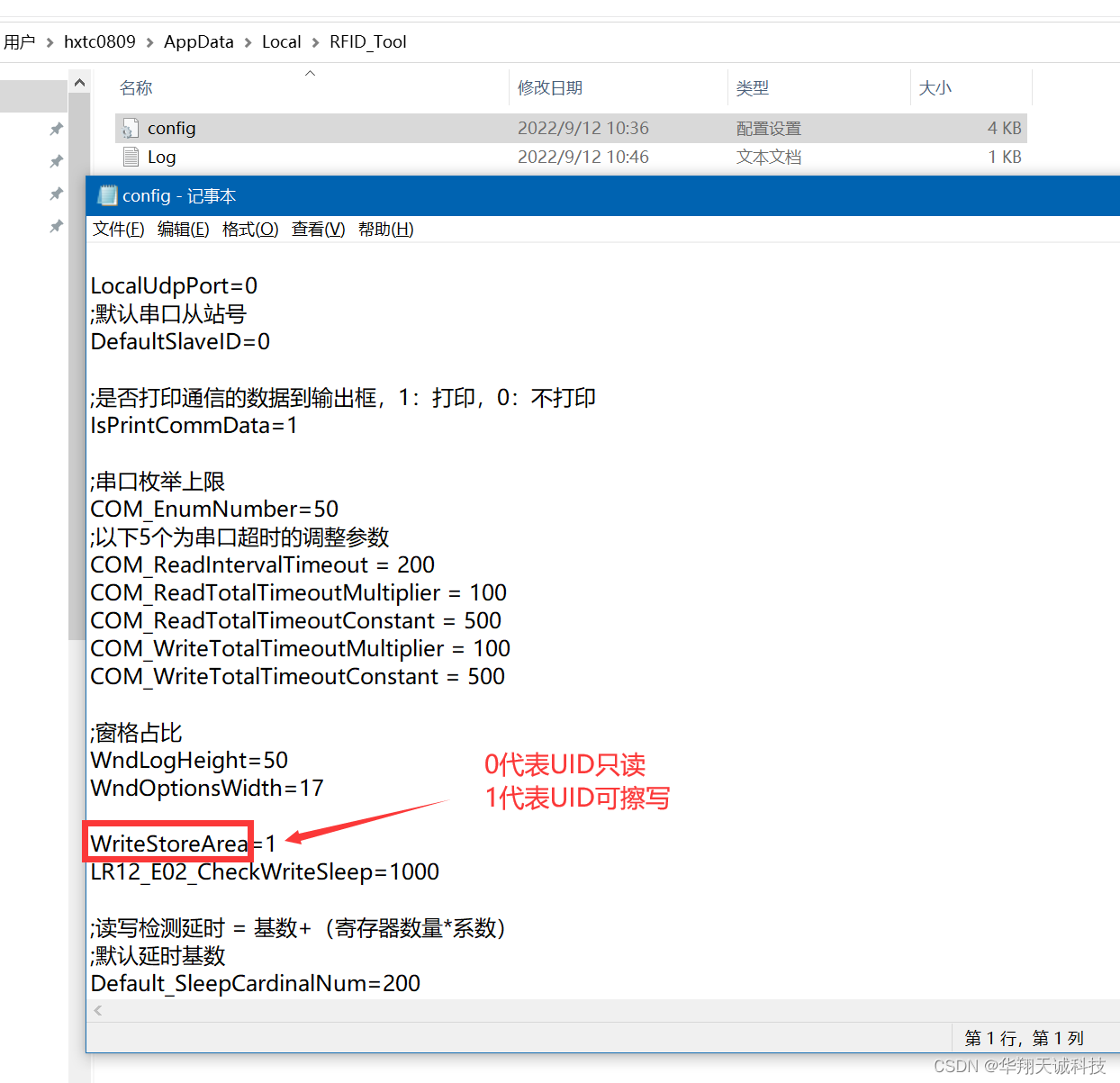

找到WriteStoreArea，将其值设置为1，即代表可启动对RI-TRP-DR2B-40的UID擦写。

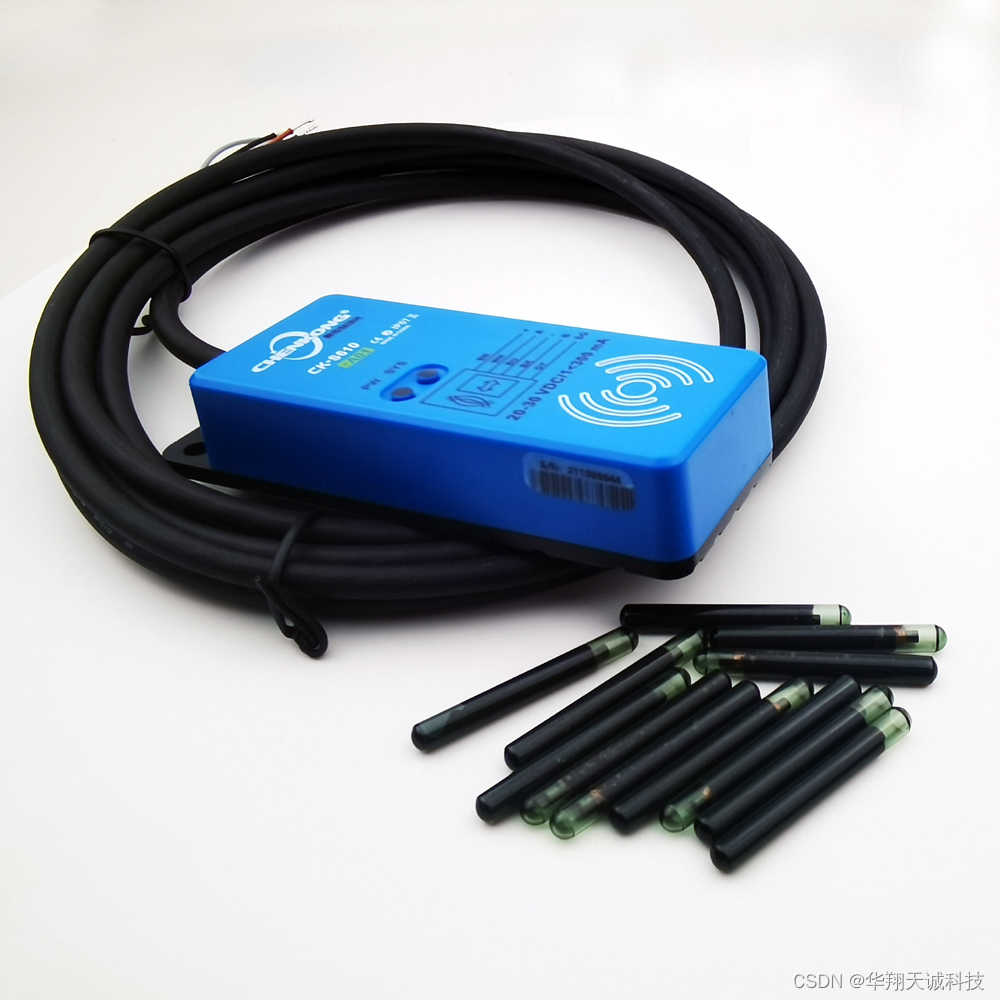

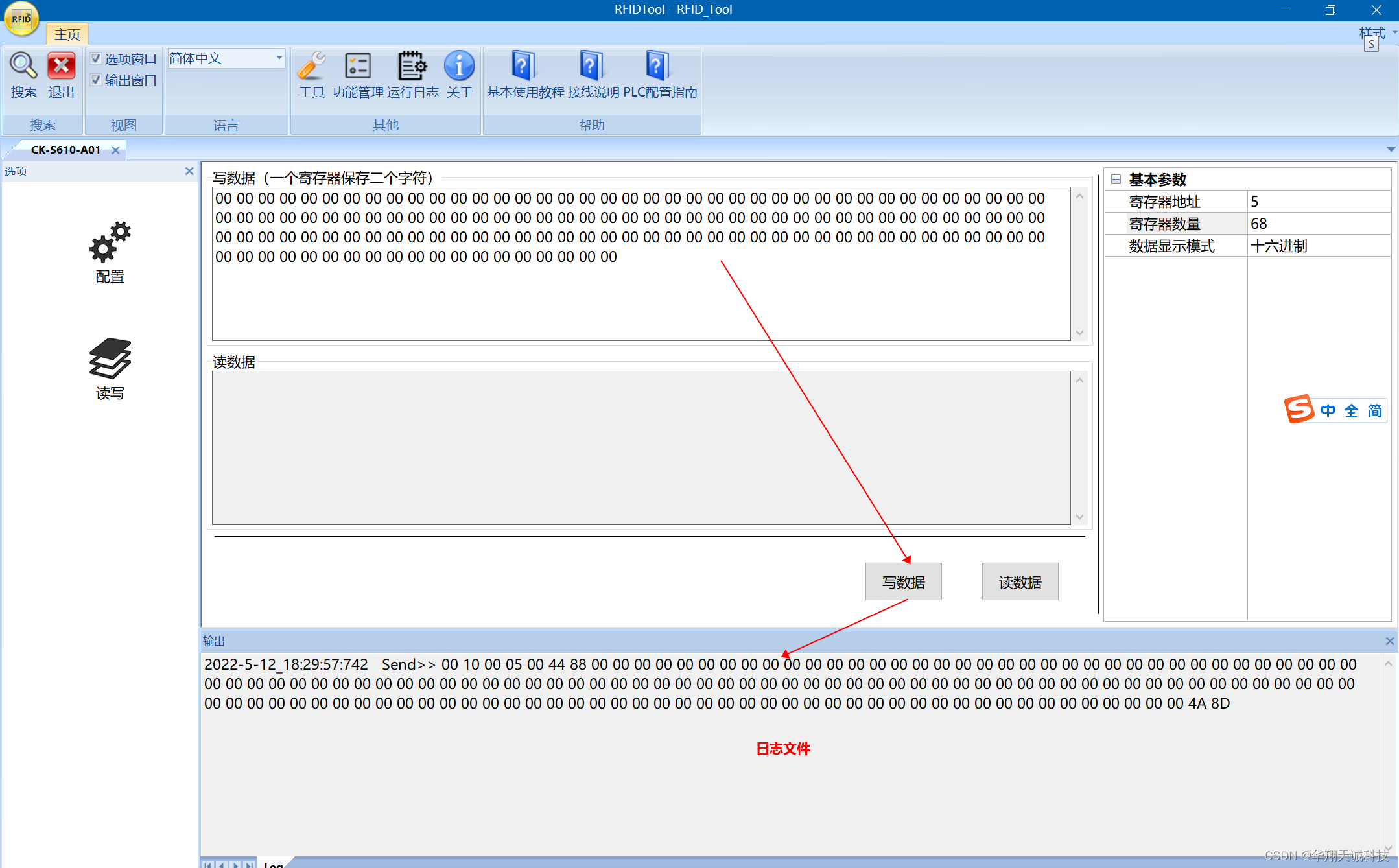

点击RFID-Tool工具，进入操作界面，即可实现CK-S610-A01半导体RFID读写器​​​​​​​对RI-TRP-DR2B-40玻璃管标签的UID擦写。

注意非专业技术人员，不建议随意修改此参数！
