什么是时序电路？

什么是时序电路？

上期学过的「组合电路」是根据当前输入信号的组合来决定输出电平的电路。换言之，就是现在的输出不会被过去的输入所左右，也可以说成是，过去的输入状态对现在的输出状态没有影响的电路。

这次讲解的「时序电路」和「组合电路」不同。「时序电路」的输出不仅受现在输入状态的影响，还要受过去输入状态的影响。

那么，如何才能将过去的输入状态反映到现在的输出上呢？「时序电路」到底需要些什么呢？人类总是根据过去的经验，决定现在的行动，这时我们需要的就是—记忆。同样，「时序电路」也需要这样的功能。这种能够实现人类记忆功能的元器件就是触发器。按结构和功能，触发器可以分为RS型、JK型、D型和T型。在这里，我们只讲解比较有代表性的类型，RS型和D型。

触发器就象一个跷跷板

触发器的工作方式与日本的“起坐亲子游戏”很象。日本的“起坐亲子游戏”，指的就是公园里的跷跷板。想起跷跷板，就能想象出RS触发器的工作原理。

图2就是一个跷跷板。这个跷跷板有些生锈，即使没有人坐，也不能恢复水平状态。请记住它保持倾斜的样子。假设：

图1： RS触发器的电路图

• 跷跷板的两端是输出Q和Q#。
• 左右的2个人是R君和S君，表示输入。坐上跷跷板表示逻辑高H状态，没有在跷跷板上表示逻辑低L状态。

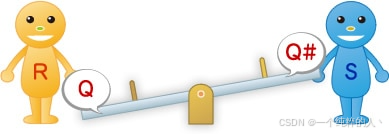

图2：跷跷板的初始状态（Q=L、Q#=H、R=L、S=L）

当S君坐上跷跷板（S=H）时，输出Q就变为H（Q#变成L）（图3 ）
