📘一.什么是TVS二极管（ESD保护二极管）
ESD保护二极管是一种齐纳二极管。
当二极管反向偏置时，有很少的电流从阴极流向阳极。然而，当反向偏压超过某一点（称为反向击穿电压）时，反向电流突然增加。随着反向偏压增加，无论二极管流过的电流大小，二极管都会形成恒定电压区域。利用齐纳二极管击穿电压（齐纳电压）特性可以构成恒压稳压器，抑制浪涌电压。
齐纳稳压二极管用于保持恒定电压，是个长时间稳态过程；
ESD保护二极管用于吸收ESD能量，保护电路，是个瞬态过程。

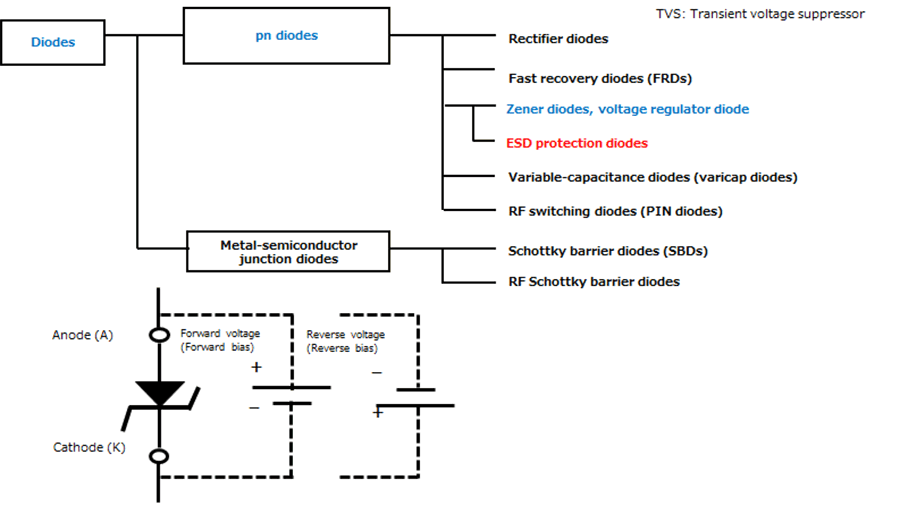

图1.1齐纳二极管正向和反向偏置

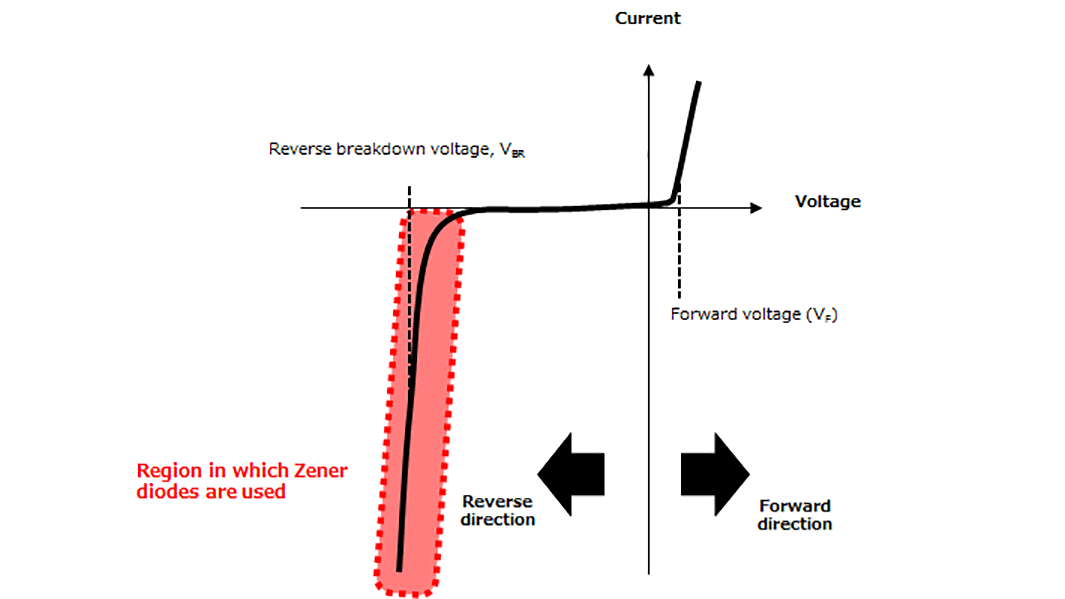

图1.2二极管特性
