docker网络（原生网络、自定义网络、容器间通信、外网访问容器、跨主机容器网络）

1.docker原生网络

docker在安装好时会有3种网络模型：bridge（默认），host，none
docker network ls
**docker在安装好后会自动新建一个docker0的接口，所有的容器都会自动桥接到docker0 上 **

---

1.1 桥接模式

桥接模式下容器没有公共ip，只有宿主机可以访问，外部主机不可见。
容器要访问外网必须通 过宿主机的NAT规则,所以在物理机上需要打开ip_forward路由转发功能。
容器启动时，默认会生成一个网络对，一头连接容器，一头连接docker0，类似于网线的两端，实现了容器和宿主机的数据互通。
docker run -d --name nginx nginx
brctl show 可以看到桥接到了docker0上

---

1.2 host模式

host模式可以让容器共享宿主机的网络栈，可以让外部直接与容器通信，但是少了容器网络的隔离性。
docker run -it --name vm1 --network host ubuntu在容器内执行ipaddr，看到和宿主机一样的网卡信息
ip addr ##发现确实和容器内看到的一致

1.3 none模式（禁用网络模式）

有一些应用不需要连接外网，或者存放的数据是重要或秘密数据，可以使用none模式
docker run -it --name vm2 --network none ubuntu在容器内执行ipaddr，可以看到只有一个lo接口

---

2.docker自定义网络

三种网络驱动：
1.bridge（自定义的bridge带dns解析功能，可以 直接使用vm1vm2这种名字去访问，不一定要使用ip）
2.overlay
3.macvlan，后面两种用 于跨主机的网络，也就是集群等）

2.1 创建自定义网络

docker network create --help ##可以看到如果不指定驱动，默认使用bridge
docker network create -d bridge my_net1 创建一个名为 my_net1的自定义网络
docker network ls
docker run -it --name vm1 --network my_net1 ubuntu 运行容器, 可以看到分配了一个172.18网段的ip，容器的ip是单调递增，网段也是
docker network inspect my_net1

---

2.2 自定义网段、网关

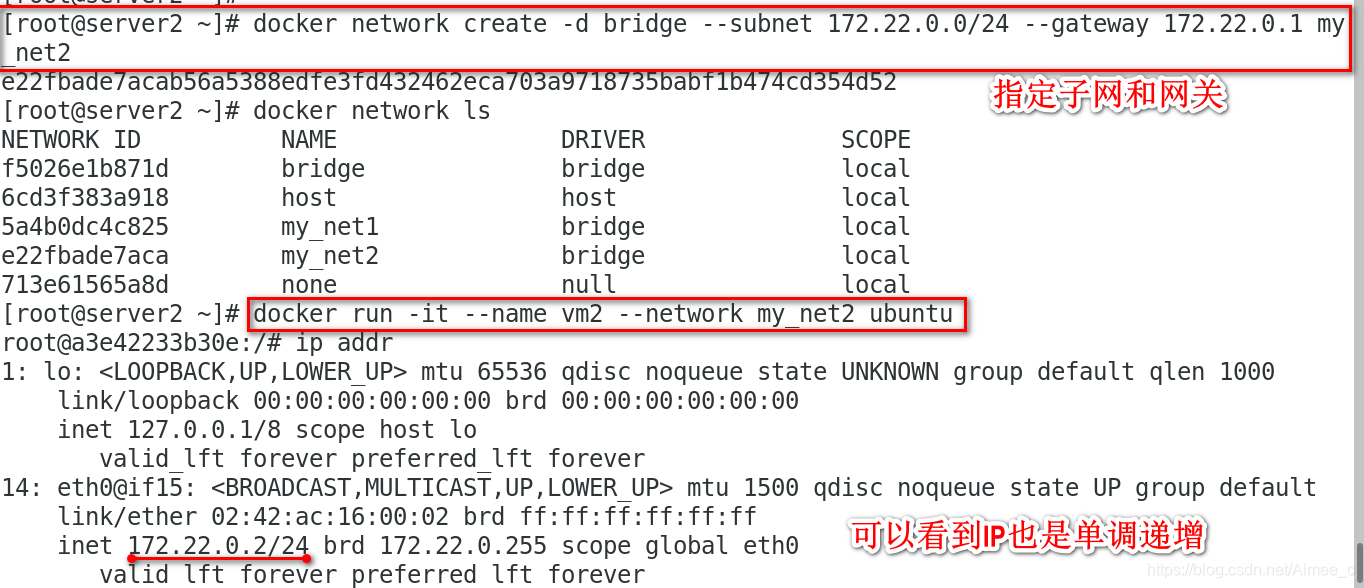

docker network create -d bridge --subnet 172.22.0.0/24 --gateway 172.22.0.1 my_net2 指定子网和网关

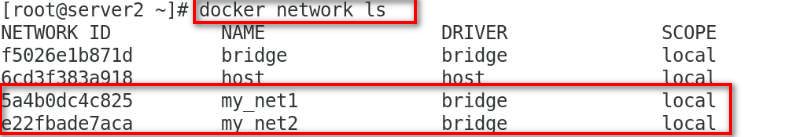

docker network ls
docker run -it --name vm2 --network my_net2 ubuntu 运行容器查看ip addr,看到分配到了一个172.22.0.2的ip

---

2.3 自定义ip

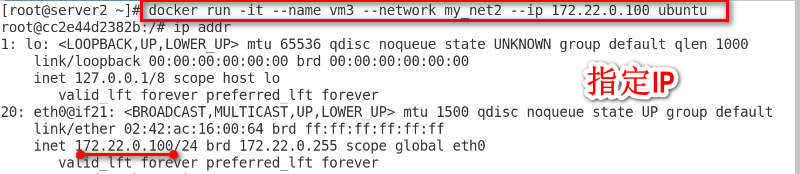

docker run -it --name vm3 --network my_net2 --ip172.22.0.100 ubuntu
注意：使用–ip参数时，必须有之前的bridge网络模式的配置–subnet

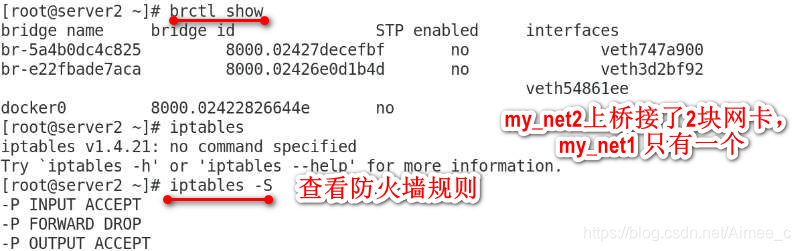

brctl show 看到my_net2上桥接了2块网卡，my_net1 只有一个

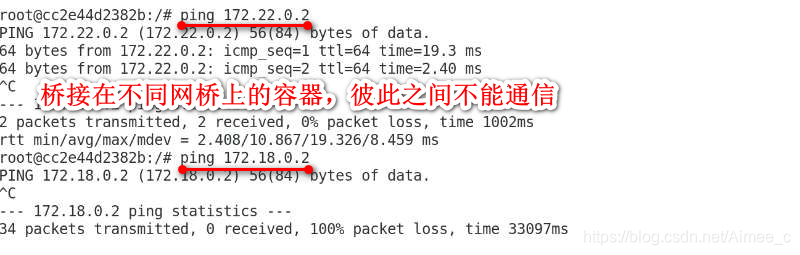

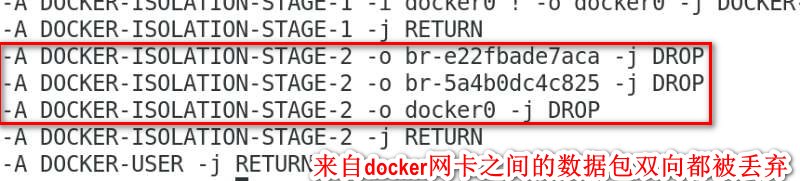

iptables-S 查看防火墙规则，来自docker网卡之间的数据包双向都被丢弃

---

2.4 配置容器间的通信

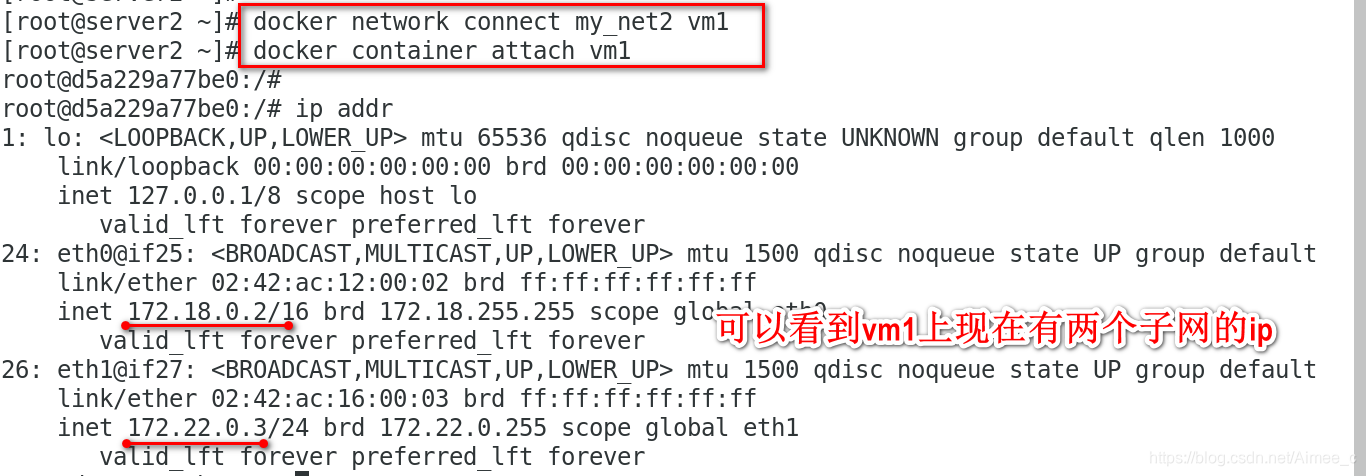

docker network connect my_net2 vm1

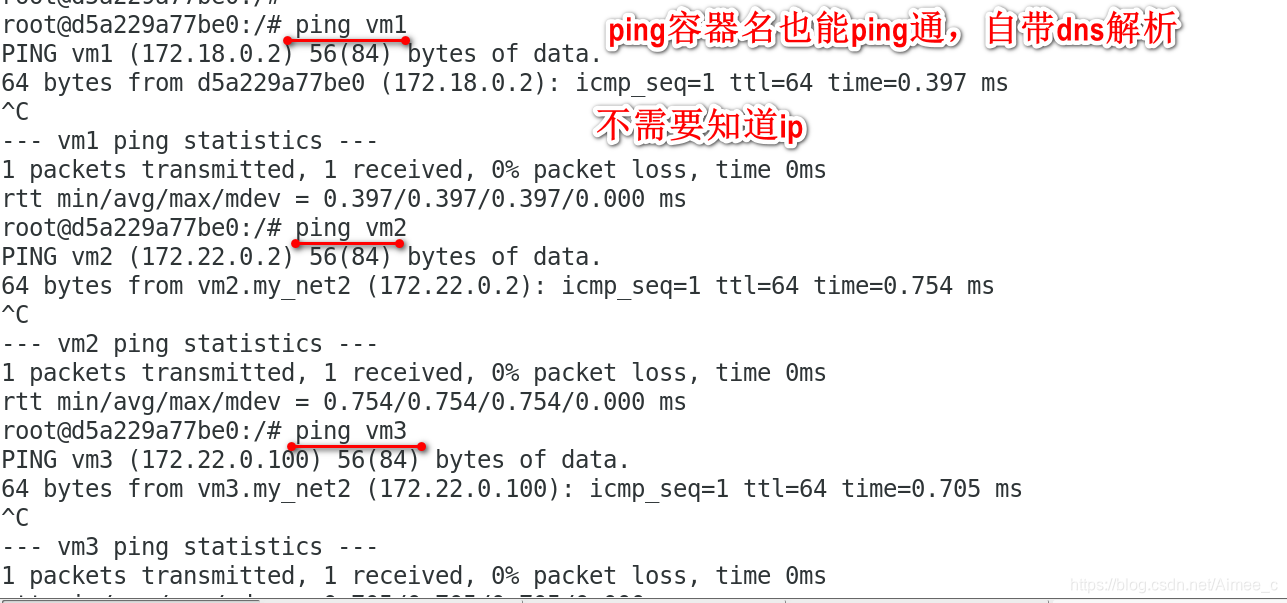

docker container attach vm1 可以看到vm1上现在有两个子网的ip,ping容器名也能ping通，自带dns解


vm1能ping通vm3的原因是给vm1上又添加了一个网络接口并桥接在my_net2上

---

3.容器间的通信

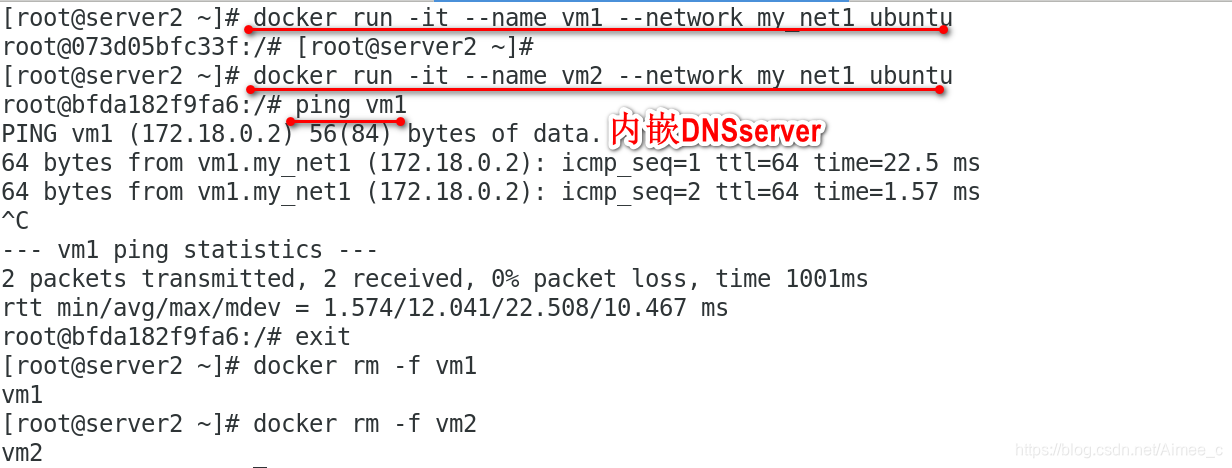

3.1 内嵌DNSserver

除了使用–network指定ip访问以外，docker在1.10以后，都会内嵌一个DNSserver
docker run -it --name vm1 --network my_net1 ubuntu
docker run -it --name vm2 --network my_net1 ubuntu

---

3.2 joined方式

joined方式类似于默认的host模式，容器之前共享网络

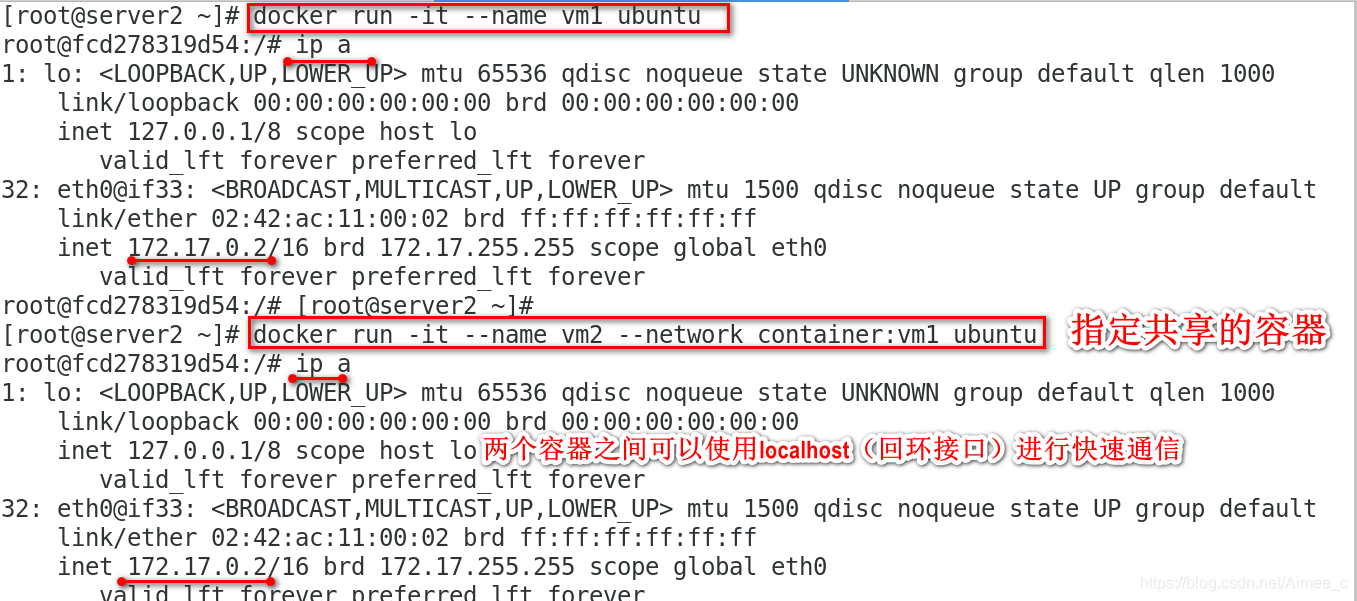

docker run -it --name vm1 ubuntu
docker run -it --name vm2 --network container:vm1 ubuntu 指定共享的容器
这样两个容器之间可以使用localhost（回环接口）进行快速通信，适用于web服务器和应用服务器。

---

3.3 使用–link来链接两个容器

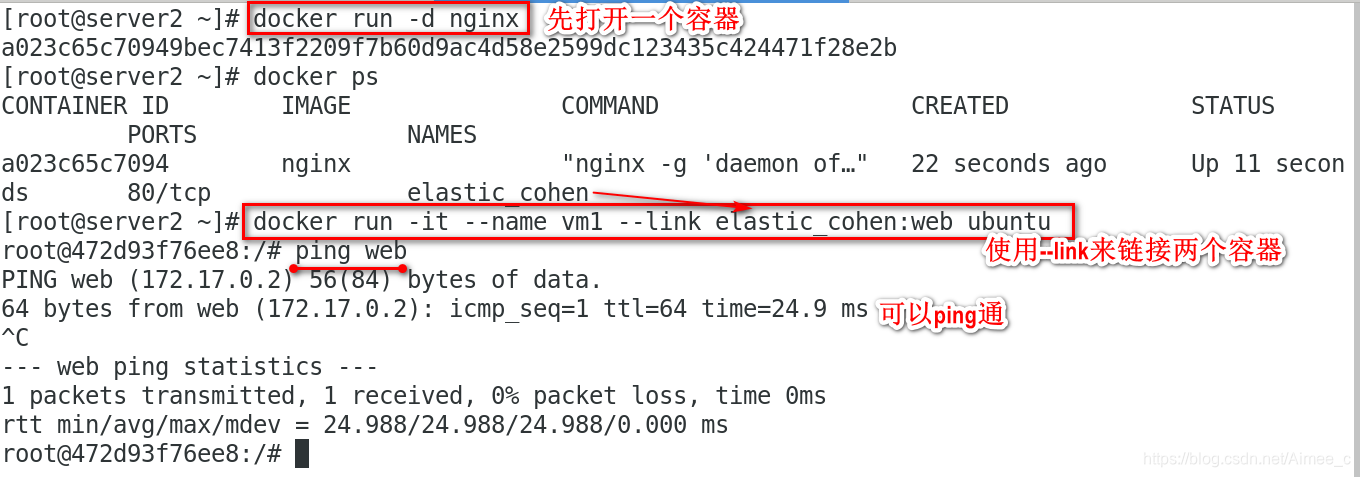

docker run -d nginx 先打开一个容器
docker ps获得系统分配的名称
docker run -it --name vm1 --link elastic_cohen:web ubuntu使用–link来链接两个容器,可以ping通

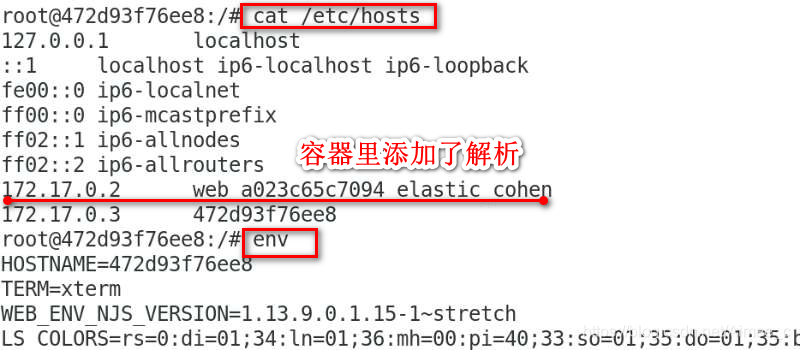

容器里做了下面两件事：

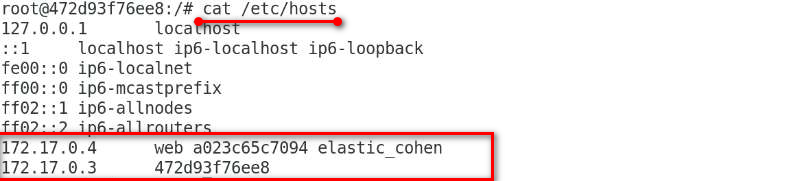

1.容器里添加了解析

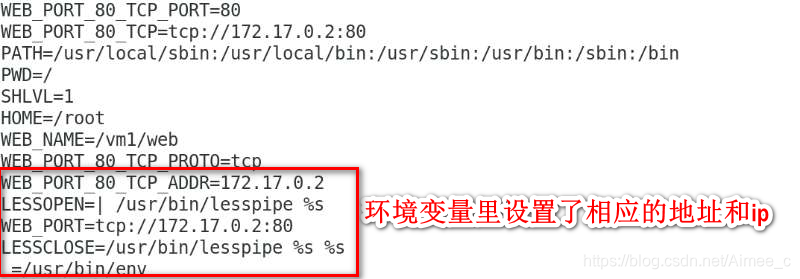

2.环境变量里设置了相应的地址和ip

---

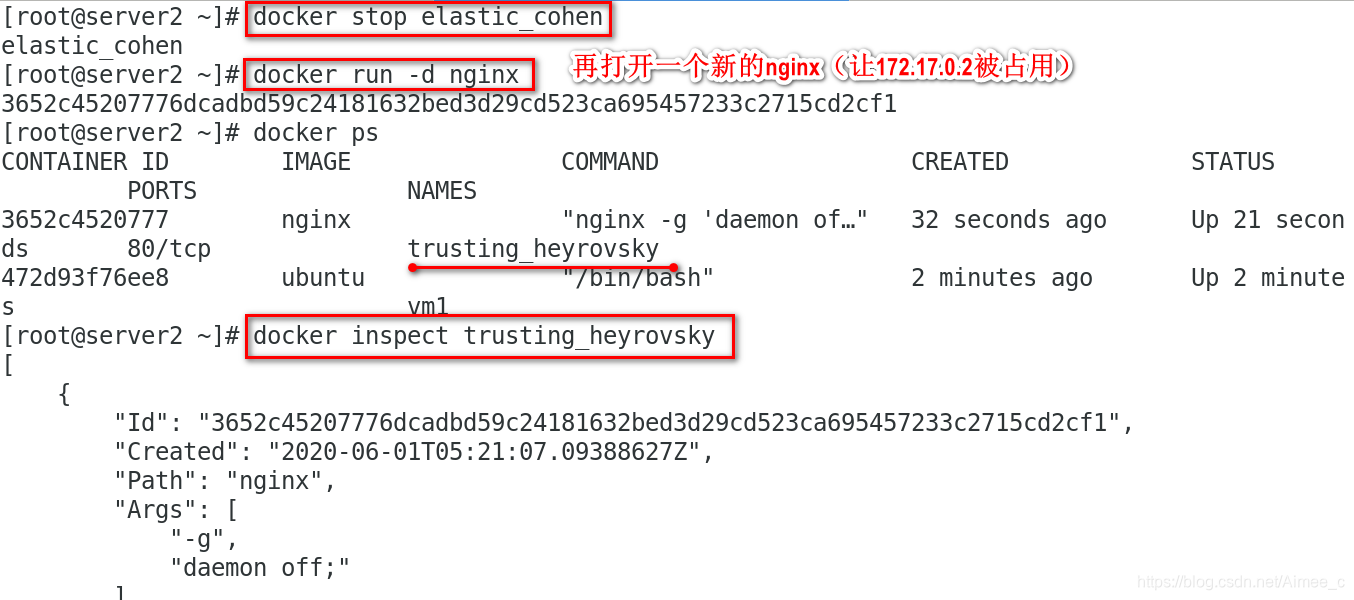

docker stop elastic_cohen

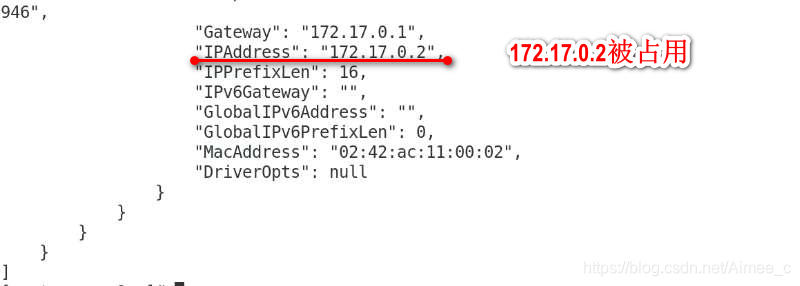

docker run -d nginx 再打开一个新的nginx（让172.17.0.2被占用）
docker ps
docker inspect

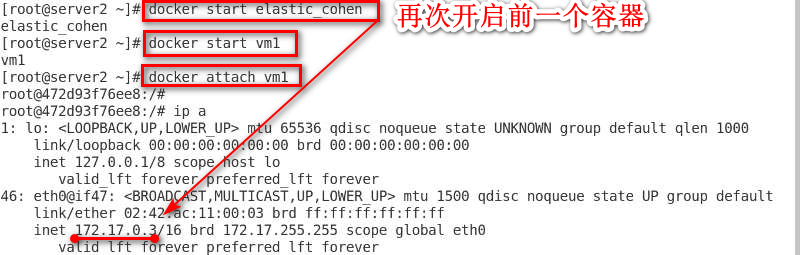

docker start elastic_cohen
docker start vm1

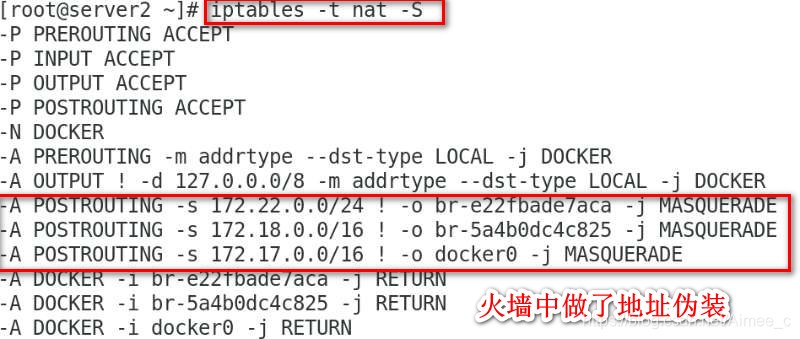

iptables -t nat -S查看火墙策略
docker network ls查看docker网络

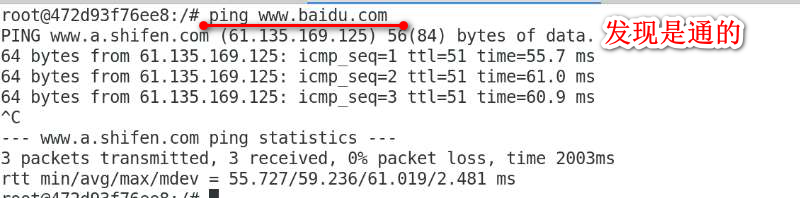

docker container attach vm1 ping baidu发现是通的

容器访问外网是通过iptables的SNAT实现的，容器和docker0是桥接的方式，docker0是容器的网关，到达docker0后，通过linux内核的路由功能（ip_forward），然后防火墙会做地址伪装，也就是SNAT，然后通过物理网卡接口到外网




从防火墙策略和docker网络中也可以看出，每个桥接都做了地址伪装

---

4.外网如何访问容器

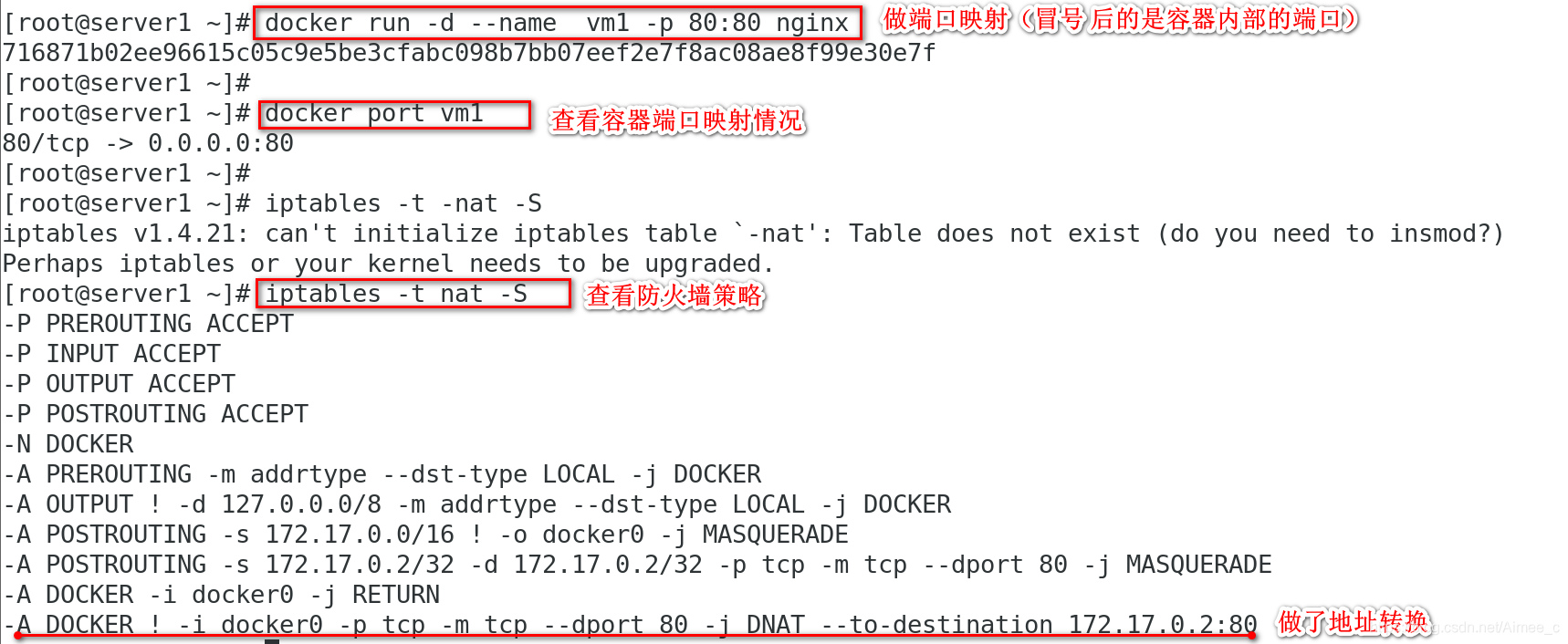

docker run -d --name vm1 -p 80:80 nginx做端口映射（冒号 后的是容器内部的端口）
docker port vm1查看容器端口映射情况 80/tcp->0.0.0.0:80
iptables -t nat -S 查看防火墙策略

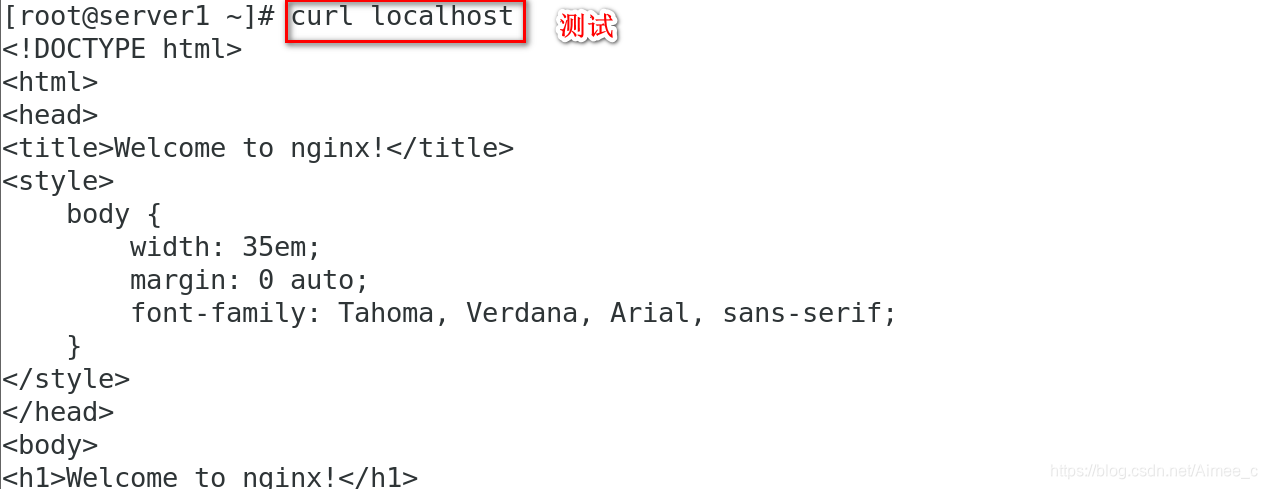

curl localhost 测试访问

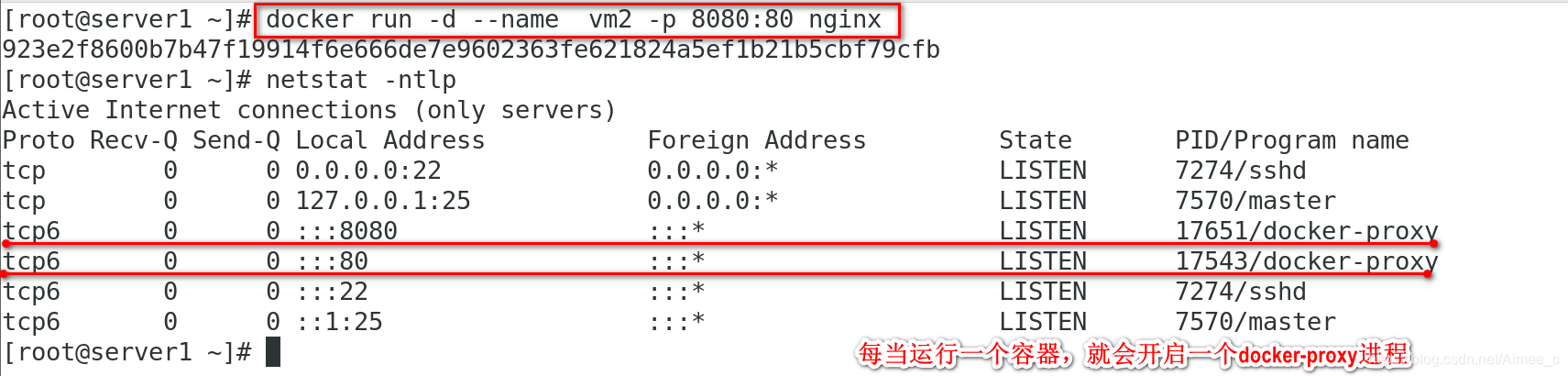

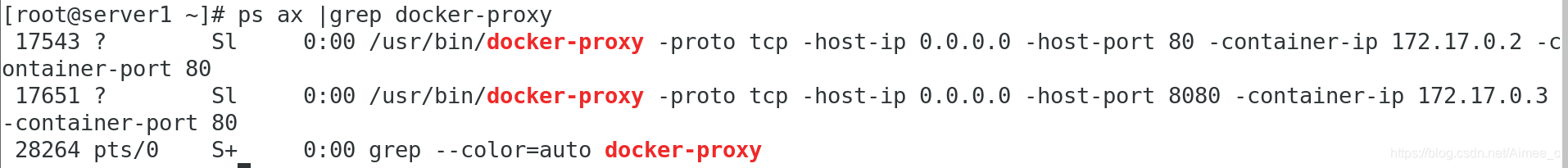

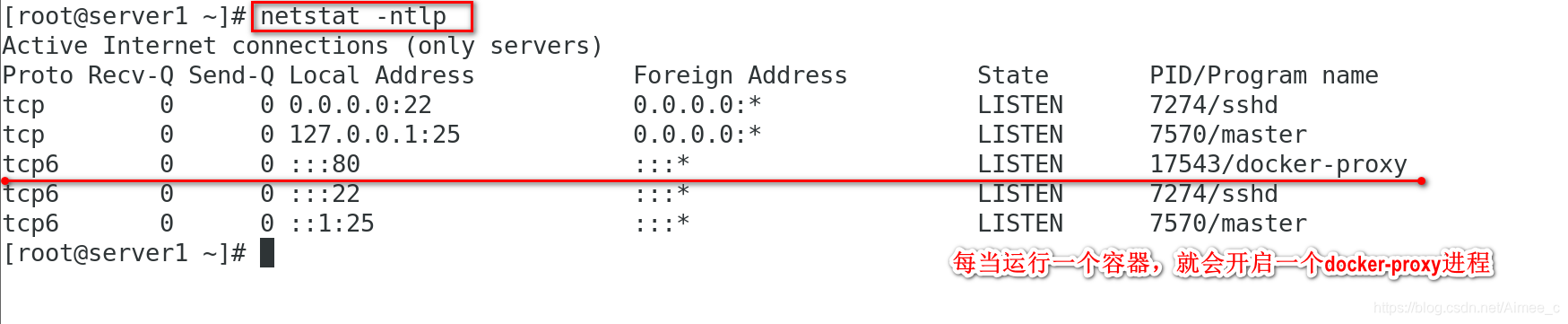

netstat -atnulp每当运行一个容器，就会开启一个docker-proxy进程
docker run -d --name vm2 -p 808:80 nginx看到有2个docker-proxy进程

外部主机访问时–> 宿主机的eth0（172.25.0.1:80）–>DNAT–>172.17.0.3（容器地址）




宿主机访问本机容器使用iptables的DNAT，外部主机访问容器或者容器之间访问是docker-proxy实现的。
外部主机 --> 宿主机eth0–>docker-proxy(外部访问容器时通过docker-proxy处理数据 包，不是防火墙)–>docker0(172.17.0.1)–> 容器

---

5.跨主机容器网络

解决方案：
1）docker原生：overlay和macvlan
2）第三方：flannel、weave、calico

libnetwork(docker容器网络库）和docker集成在一起解决方案。其中CNM （ContainerNetworkModel）是libnetwork的核心，它对容器网络进行了抽象)

CNM由3部分组成：
1.Sandbox：容器的网络栈。包含容器的interface、路由表和DNS等 2.Endpoint：作用是将Sandbox接入Network。（生成vethpair,虚拟网络对，相当于网线的两端）
3.Network：包含一组Endpoint，同一Network的Endpoint可以直接通信

macvlan网络方案实现（使用的是linux内核虚拟化技术，无需桥接，直接使用物理接口， 性能极好）

---

实验环境：两台虚拟机

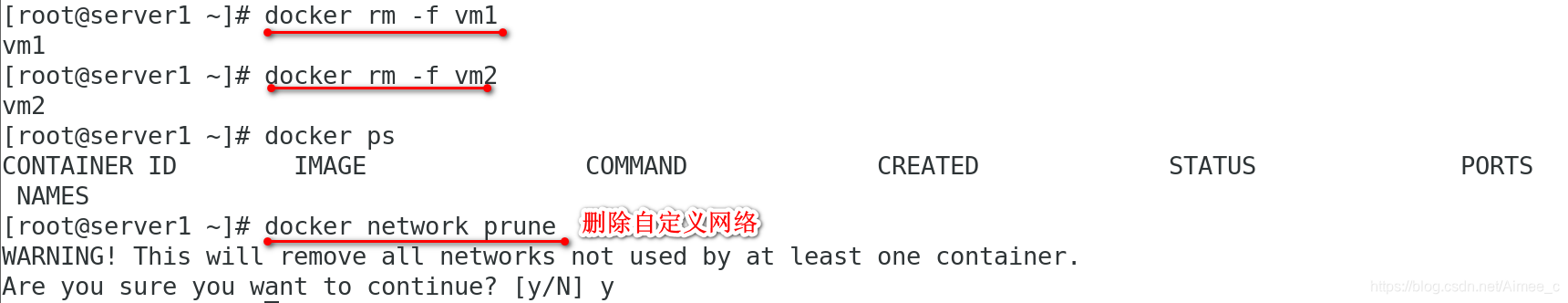

1.清理掉之前的容器，删除自定义网络
docker rm-f vm1理掉之前的容器
docker network prune删除自定义网络

---

2.给server1和server2各添加一块虚拟网卡

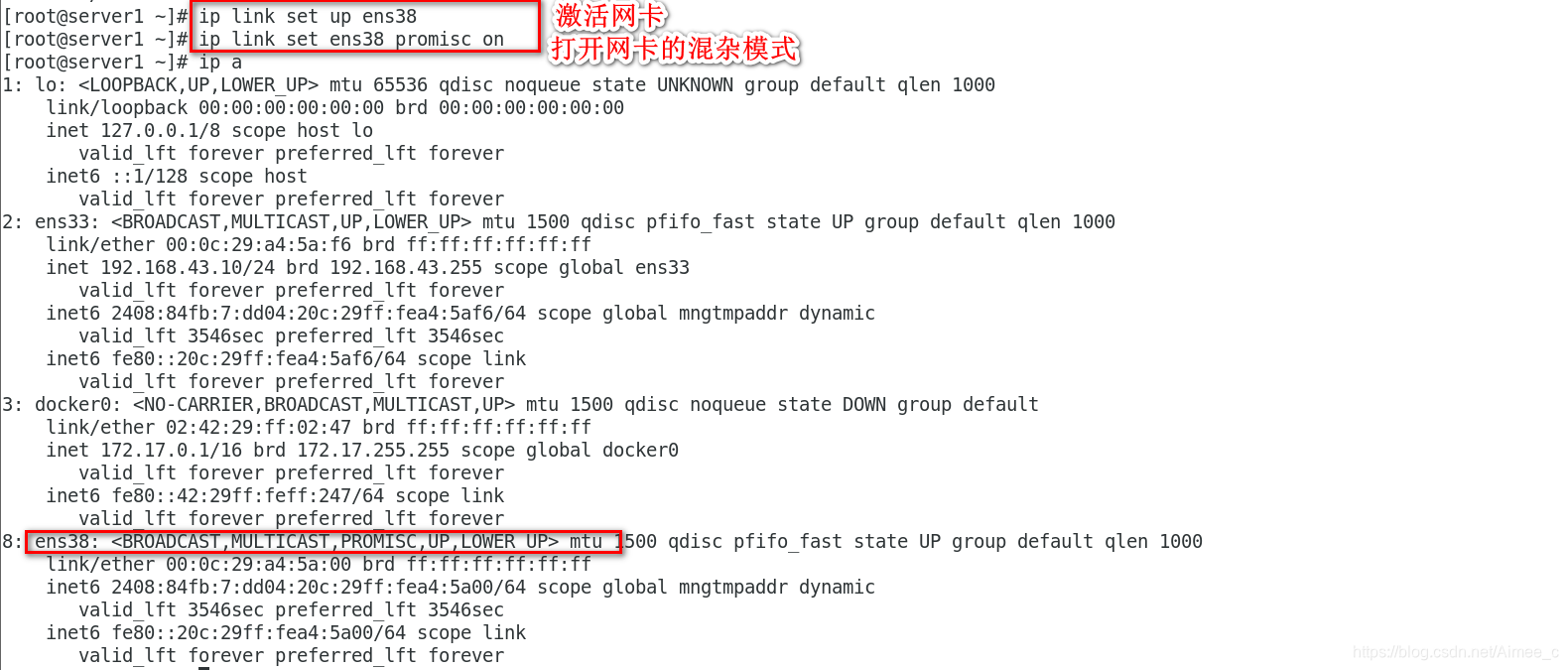

ip link setup ens38激活网卡
ip link set ens38 promisc on 都打开网卡的混杂模式

---

3.创建macvlan网络模型
在server1

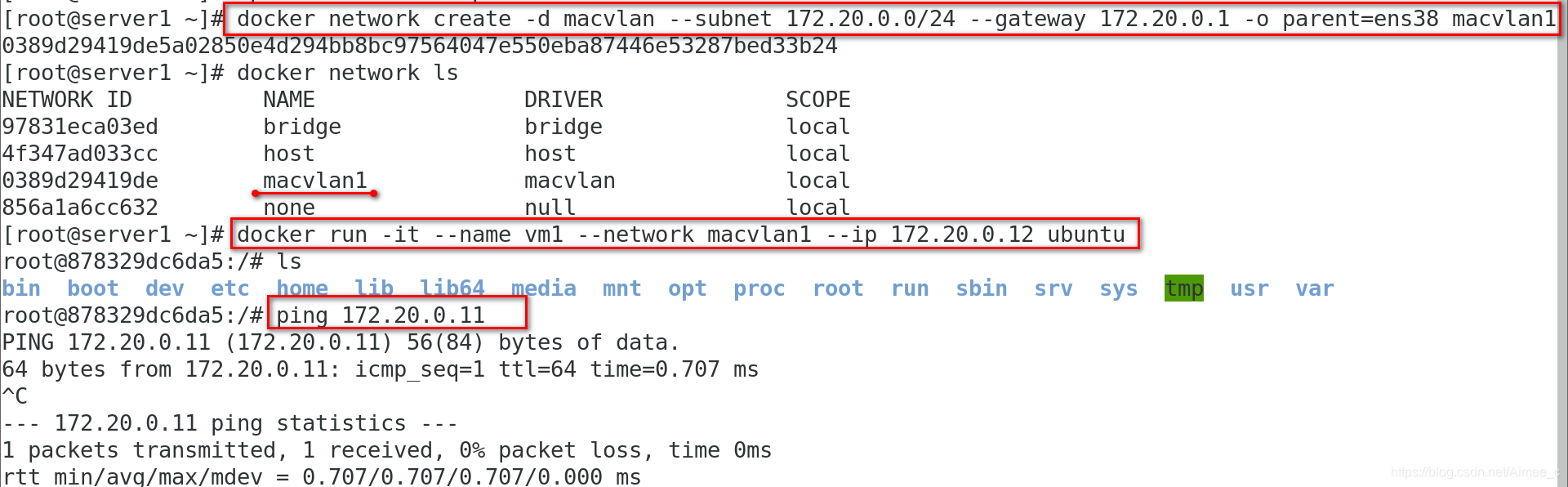

docker network create -d macvlan --subnet 172.20.0.0/24 --gateway 172.20.0.1 -o parent=ens38 macvlan1 -oparent一定要加，因为 macvlan模型不走桥接，直接走物理接口，所以需要指定
docker network ls
docker run -it --name vm1 --network macvlan1 --ip 172.20.0.12 ubuntu 运行容器，macvlan模型这里必须手动指定ip地址，如果不指定会自动分配，单调 递增，可能会冲突

在server2

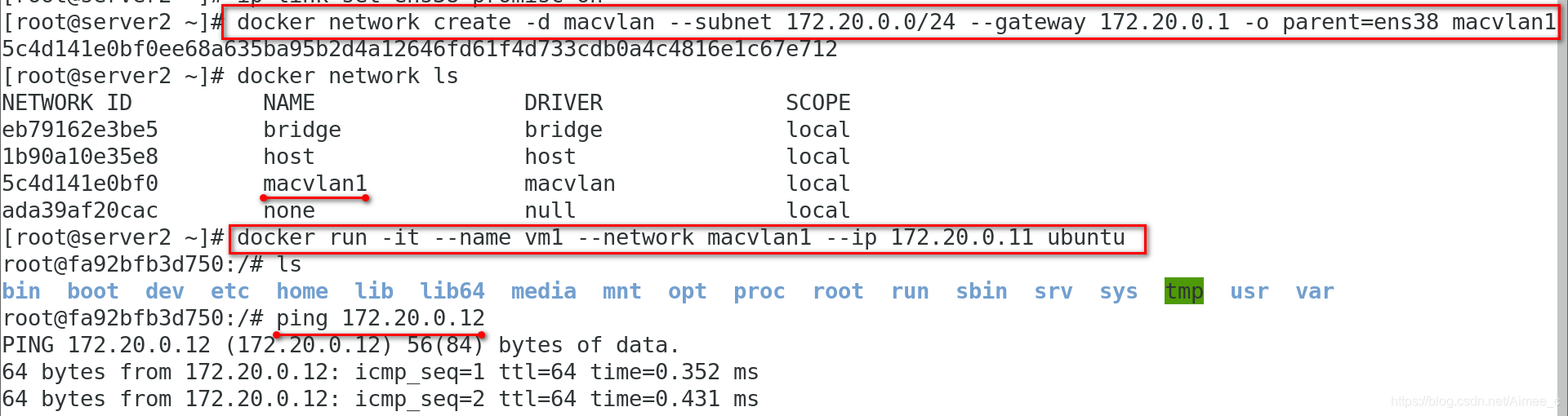

docker network create -d macvlan --subnet 172.20.0.0/24 --gateway 172.20.0.1 -o parent=ens38 macvlan1
docker run -it --name vm1 --network macvlan1 --ip 172.20.0.11 ubuntu
ping 172.20.0.11 在server1上ping server2的容器也通

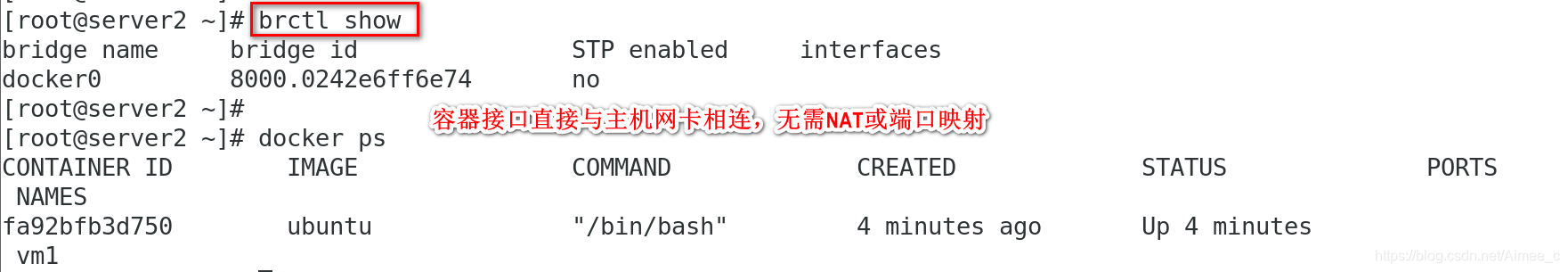

brctl show 容器接口直接与主机网卡相连，无需NAT或端口映射

---

4.可以使用vlan子接口实现多macvlan网络
vlan可以将物理二层网络划分为4094个逻辑 网络，彼此隔离，取值为1～4094

在server1

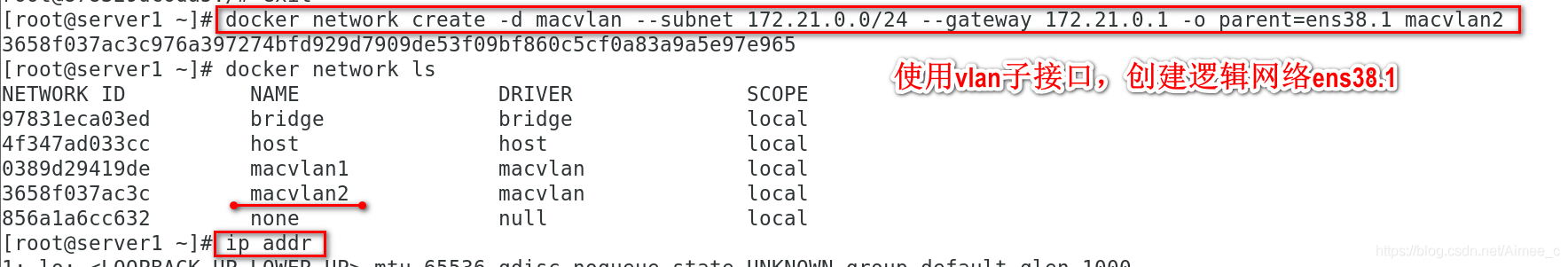

docker network create -d macvlan --subnet 172.21.0.0/24 --gateway 172.21.0.1 -o parent=ens38.1 macvlan2 创建逻辑网络ens38.1
docker network ls 查看成功创建

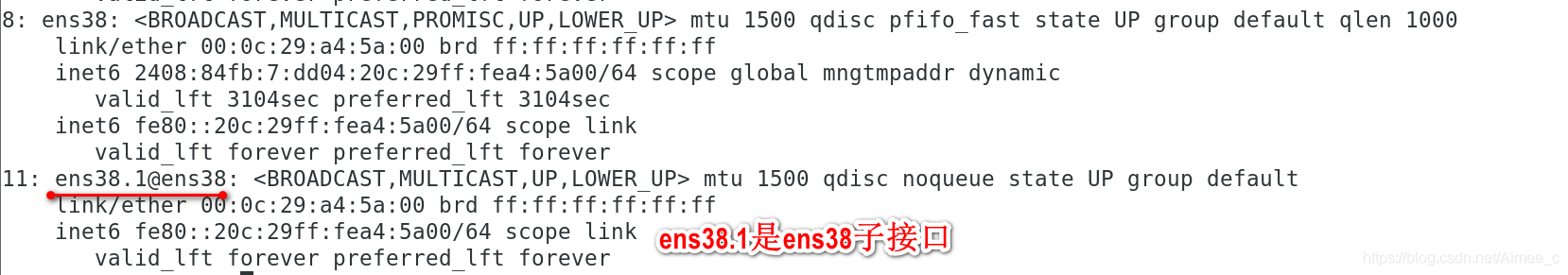

ip addr 也可以看到子接口

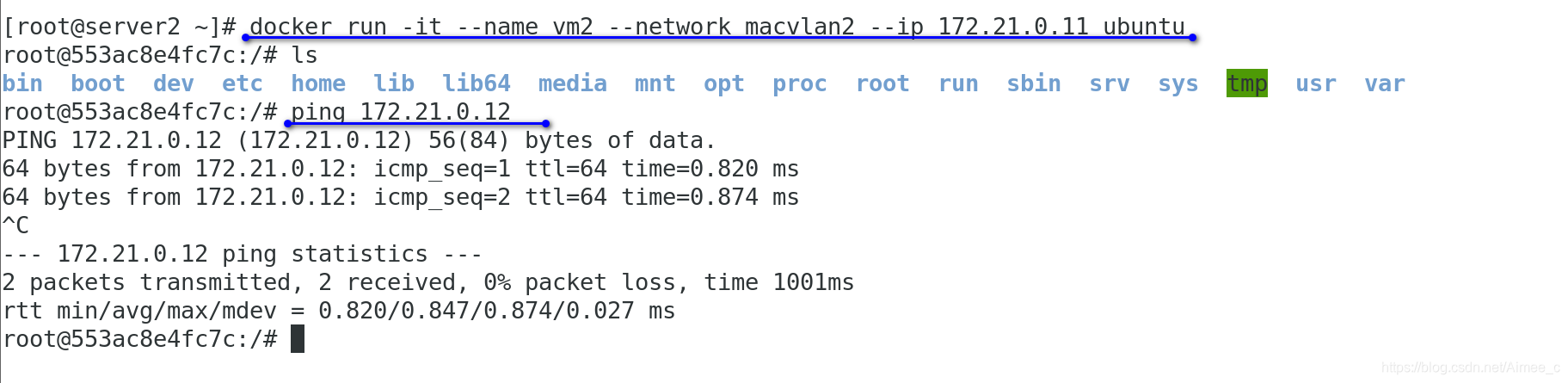

docker run -it --name vm2 --network macvlan2 --ip 172.21.0.11 ubuntu 看到ip为172.21.0.11 ,ping 172.20.0.11不通

在server2

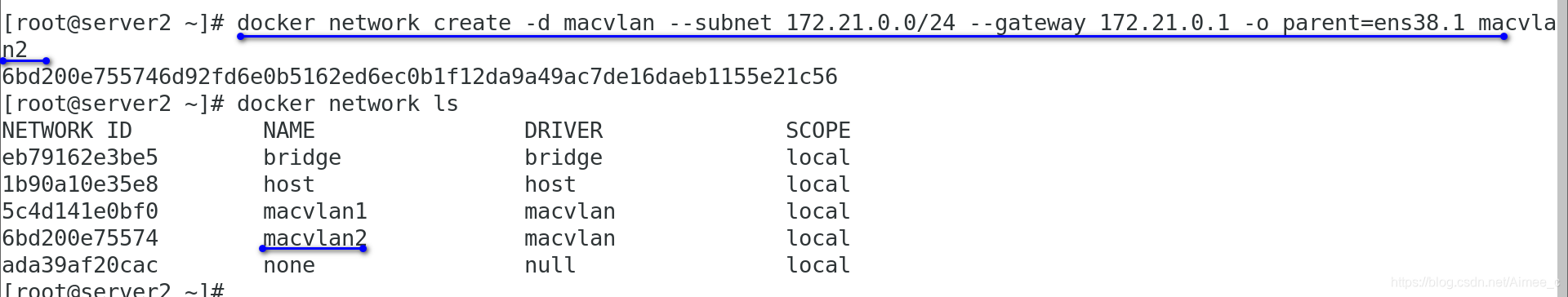

docker network create -d macvlan --subnet 172.21.0.0/24 --gateway 172.21.0.1 -o parent=ens38.1 macvlan2 创建逻辑网络ens38.1
docker network ls 查看成功创建

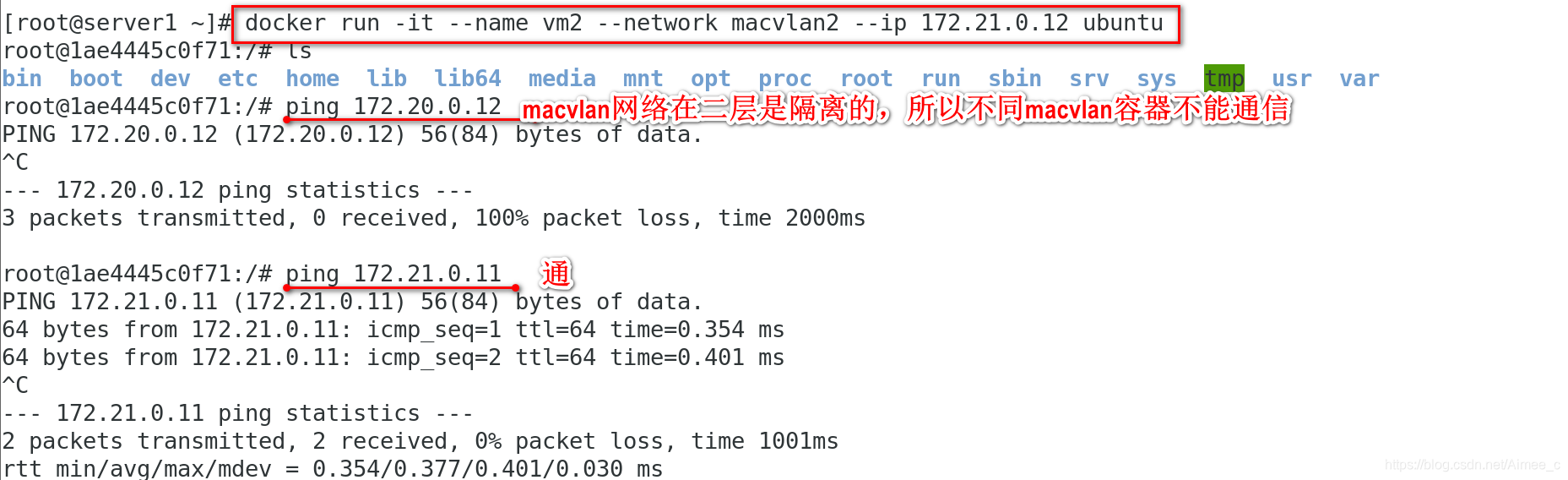

docker run -it --name vm2 --network macvlan2 --ip 172.21.0.12 ubuntu 两个容器互相ping对方ip通

---

注意：macvlan网络在二层是隔离的，所以不同macvlan容器不能通信，可以在三层通过网关连接（加路由），docker本身不做任何限制，像传统vlan那样管理即可。网络选型时如果对网络比较熟悉，选macvlan较好，因为只需要把网络设备调整好，docker方面基本不用做什么调整。
