施耐德TM221ME16R用于RS485通讯的配置和程序开发

前言

TM221ME16R是施耐德面对终端的小型PLC，兼顾多种数据输入输出，本文仅介绍其用于RS485通讯的配置和程序开发。
声明：

• 本文系本人工程经验总结，不代表普适性和官方性，请尊重劳动成果，转载请注明出处
• 施耐德官方对该设备在实际的应用中遇到的问题可能随时进行固件更新，配置也会有调整，请以施耐德官方文档或技术支持为准
• 本文中涉及的程序开发，仅供学习使用，不代表程序的通用性，请以实际需要进行开发

设备介绍

设备说明

TM221ME16R（以下简称TM221）用于与外部RS485连接设备进行Modbus通讯，需要使用ECOStruxure Machine Expert-Basic软件来对TM221进行配置和编程。
关于 ECOStruxure Machine Expert-Basic 软件（以下简称ECOS MEB软件）的安装文件和安装方法请咨询施耐德官方或供应商。

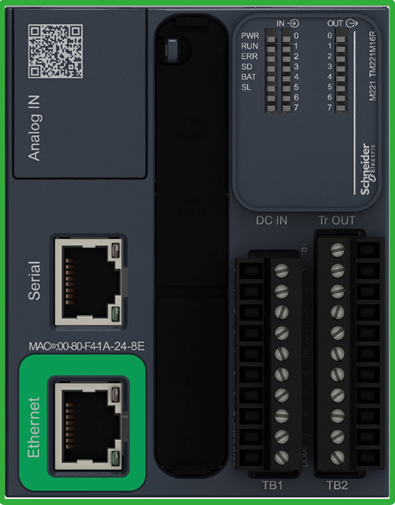

设备连接

网线RJ45插入Ethernet口，串口RJ45插入Serial口，中间黑条部分是MiniUSB接口，TM221采用DC24V供电（直流）。

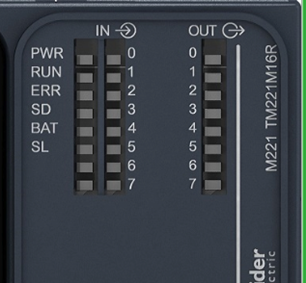

指示灯

标签	含义
PWR	- 绿色表示设备带电
RUN	- 绿色常亮表示模块内程序正在运行 - 闪烁表示模块内程序未运行 - 熄灭表示模块内无程序
BAT	- 红色表示缺少电池模块
SL	- 绿色表示串口状态行 - 闪烁数据传输行 - 熄灭无串口运行

串口Serial线序

RS485使用4和5，其中：

• 4 表示RS-485(+/B)
• 5 表示RS-485(-/A)

一般的，采用标准网线，其线芯蓝色为RS-485(-/A)，蓝白为RS-485(+/B)

配置和开发步骤

使用ECOS MEB软件来对TM221进行配置和编程。

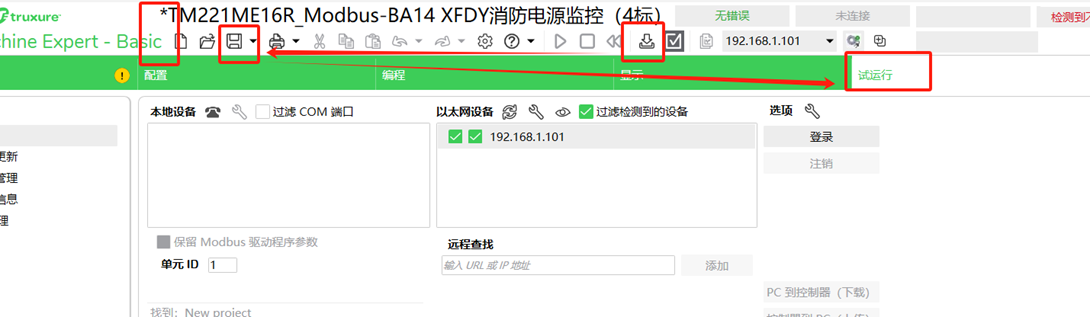

注意：任何修改项，需要先编译，然后保存（保存后界面文件名前无*），再下载！

属性页

主要是配置项目信息和项目保护

项目保护

用于对项目的加密保护，选择激活，然后输入密码即可对项目进行加密。
**注意：

• 必须使用软件适配的操作系统，否
