hcip-ospf综合实验

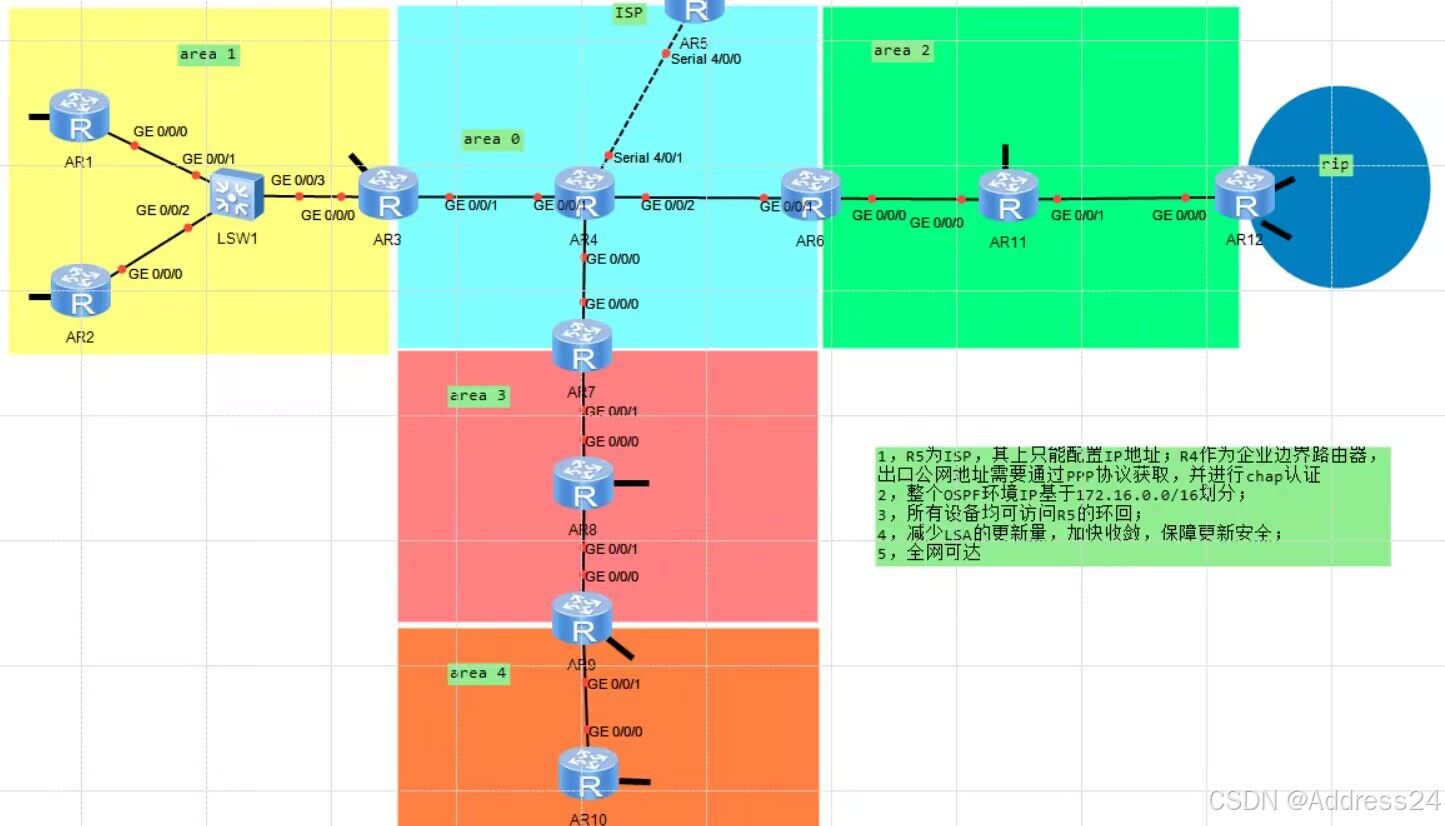

一、实验拓扑

二、实验要求

1，R5为ISP，其上只能配置IP地址；R4作为企业边界路由器， 出口公网地址需要通过PPP协议获取，并进行chap认证

2，整个OSPF环境IP基于172.16.0.0/16划分；

3，所有设备均可访问R5的环回；

4，减少LSA的更新量，加快收敛，保障更新安全；

5，全网可达

三、ip地址划分

172.16.32.0 19--area 1  -24
172.16.001 00000.000000000
172.16.32.0 24---29
172.16.32.8 29---MA骨干
172.16.32.16 29

...

172.16.33.0 24----用户
172.16.34.0 24

...

172.16.64.0 19--area 2
172.16.64.0 24---30
172.16.64.0 30--P2P骨干
172.16.64.4 30
172.16.64.8 30

...

172.16.65.0 24--用户
172.16.66.0 24

...

172.16.96.0 19--area 3
172.16.96.0 24  -30
172.16.96.0 30----P2P
172.16.96.4 30
172.16.96.8 30

172.16.97.0 24--用户
172.16.98.0 24
172.16.99.0 24

...

172.16.128.0 19--area 4
172.16.128.0 24---P2P骨干
172.16.128.0 30
172.16.128.4 30
172.16.128.8 30

...

172.16.129.0 24--用户
172.16.130.0 24
172.16.131.0 24

...

172.16.160.0 19---RIP
172.16.160.0 24----用户
172.16.161.0 24
172.16.162.0 24

四、实验步骤

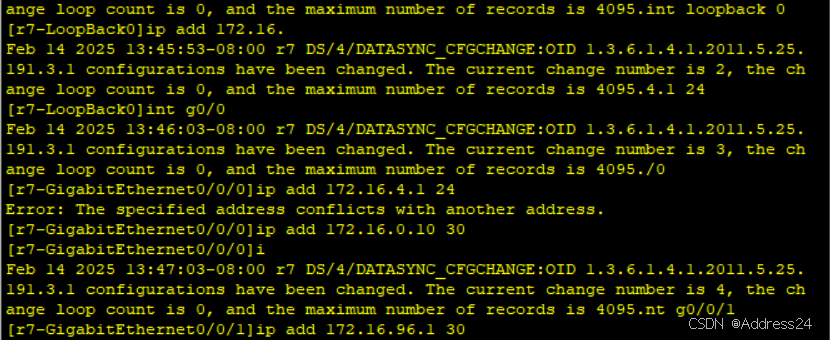

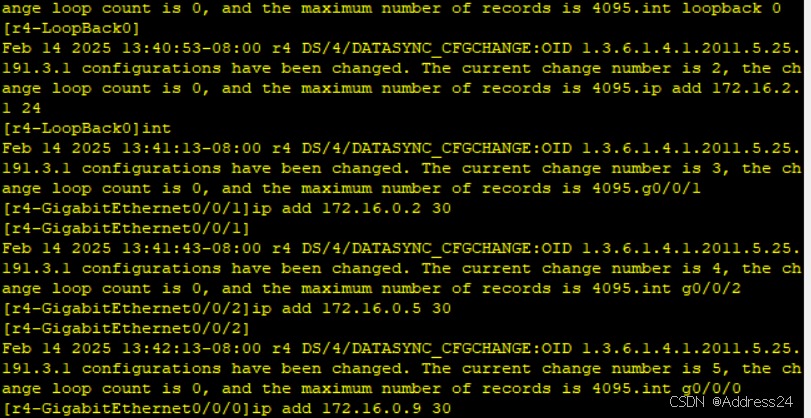

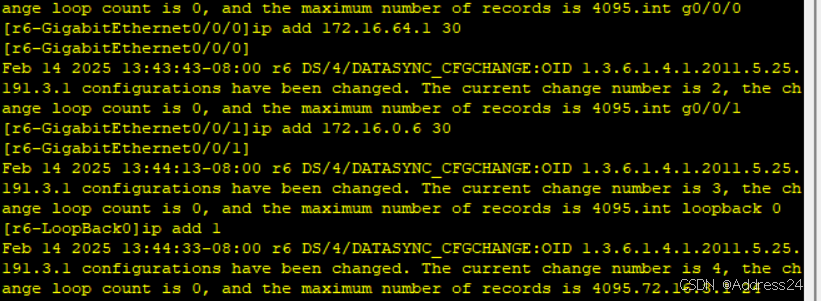

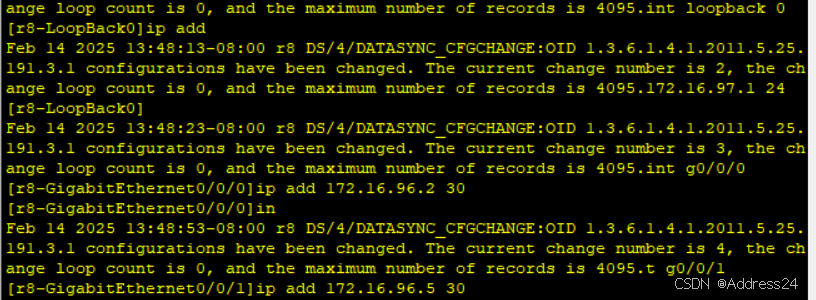

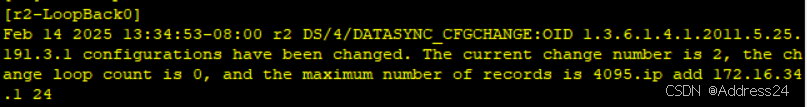

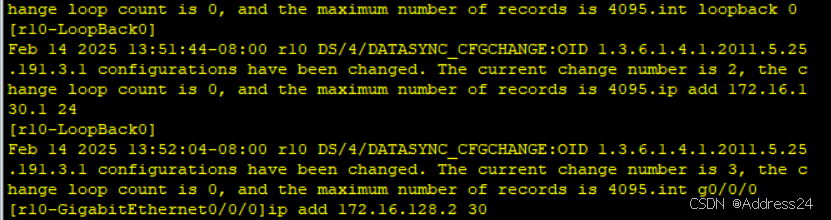

1、配置ip

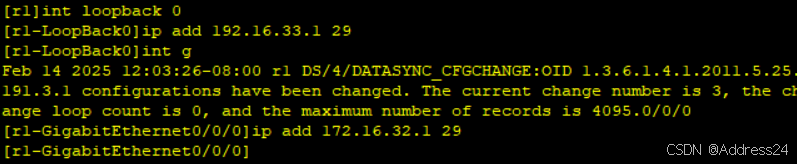

r1

r2

r3

r4

r6

r7

r8

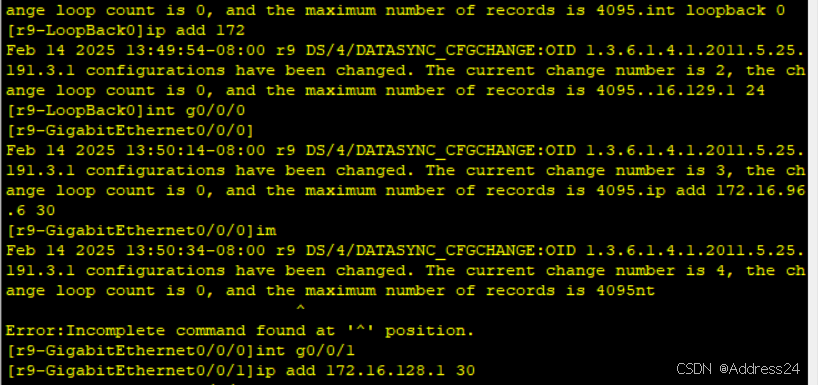

r9

r10

r11

r12

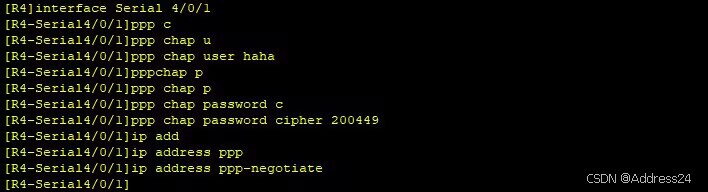

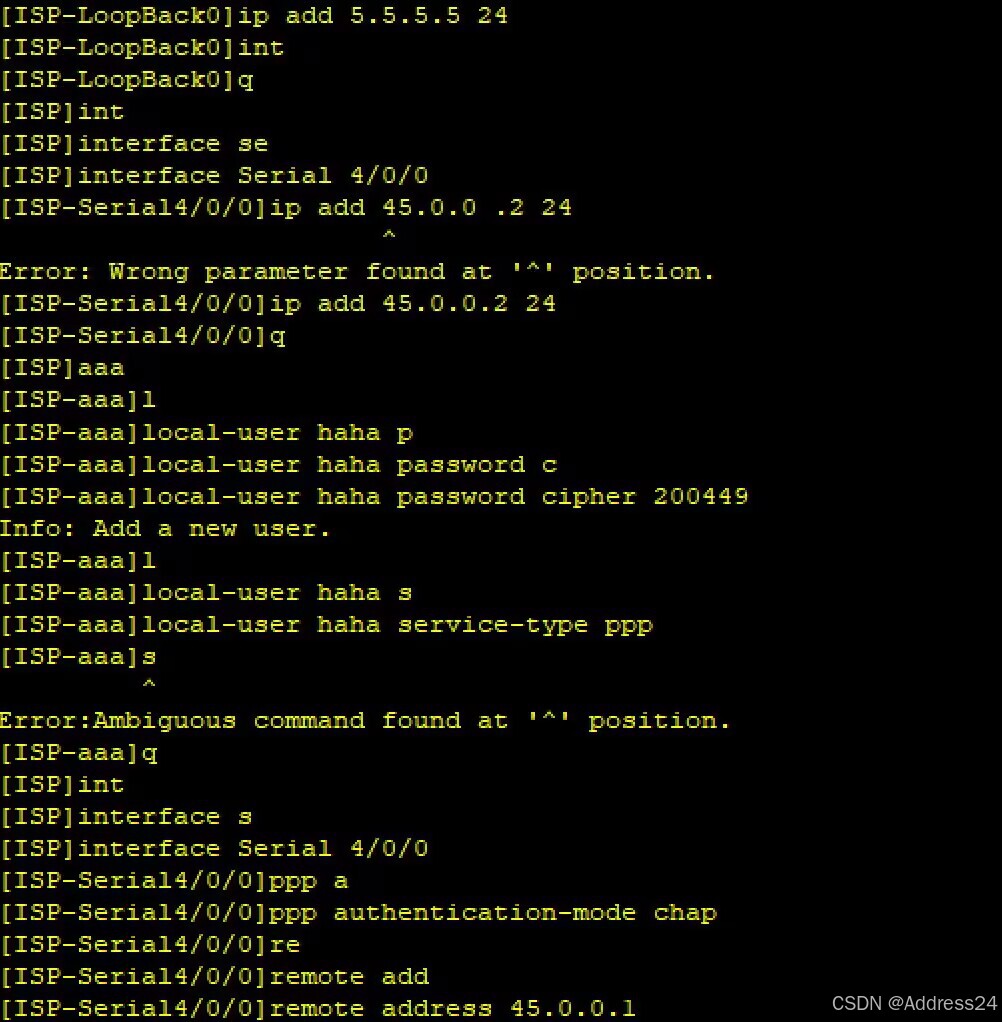

2、R5为ISP，其上只能配置IP地址；R4作为企业边界路由器， 出口公网地址需要通过PPP协议获取，并进行chap认证

isp

r4

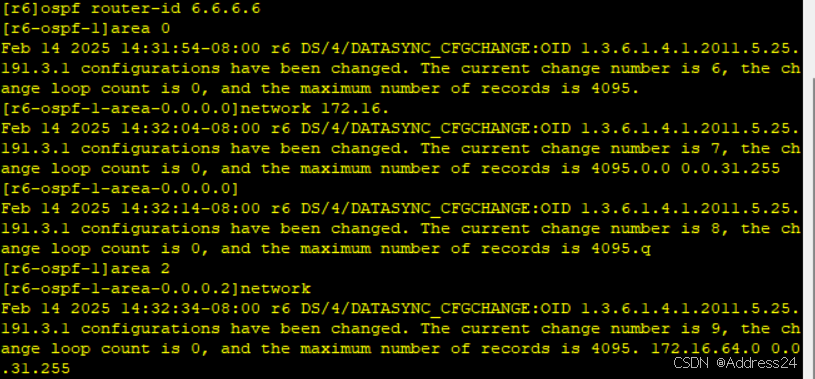

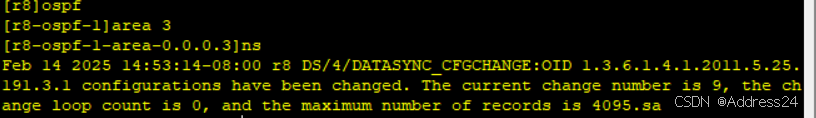

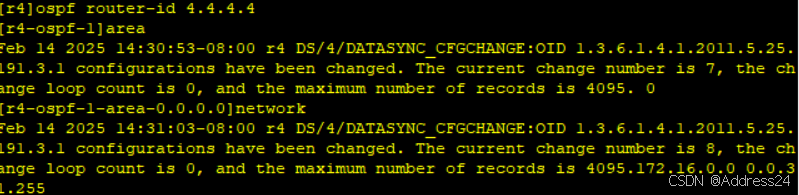

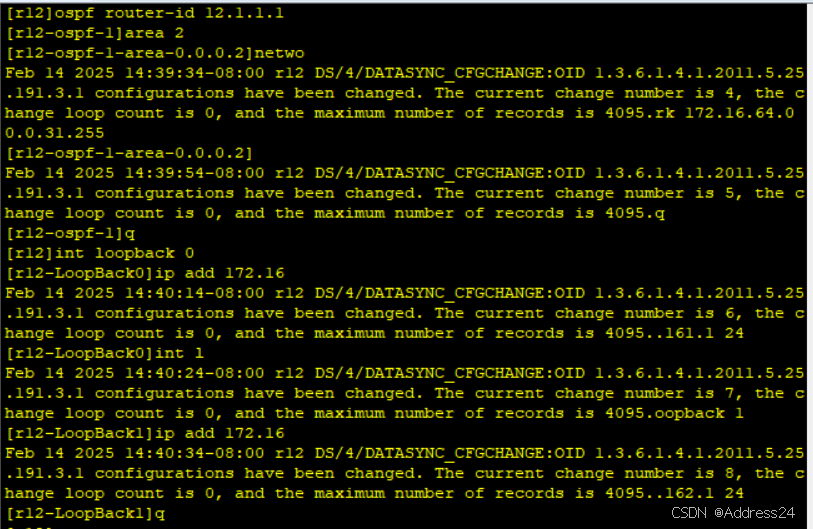

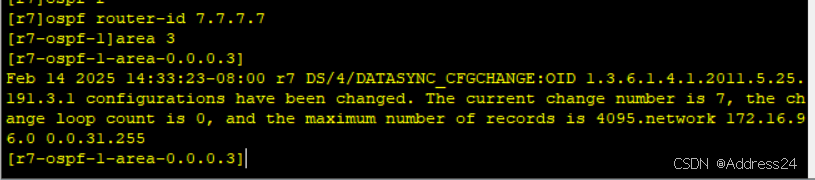

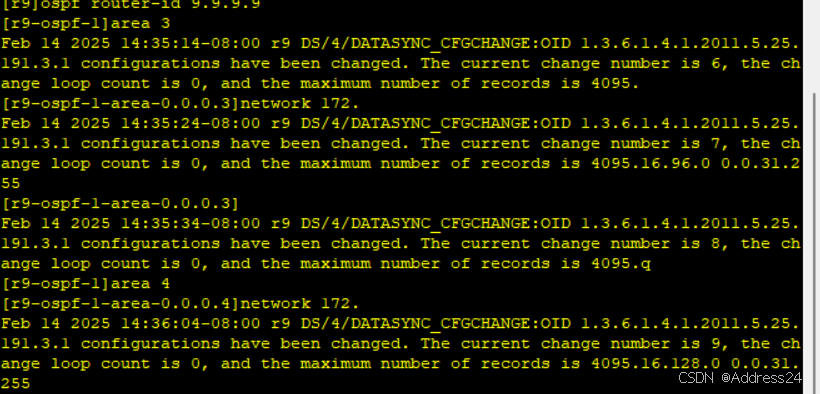

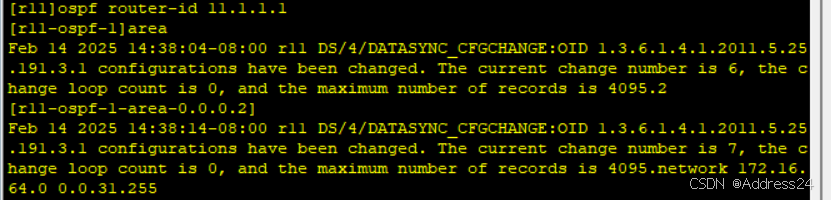

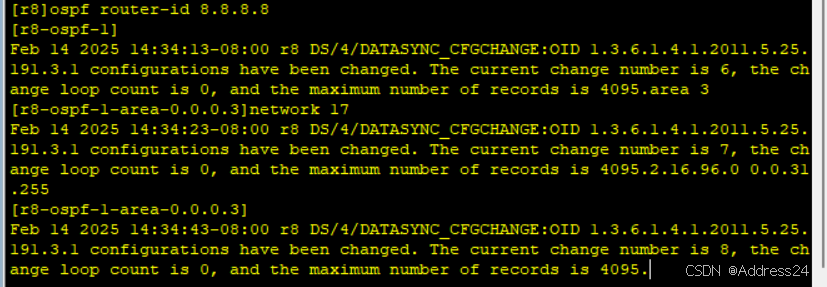

3、运行ospf协议

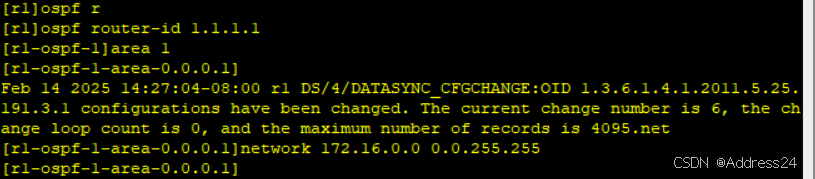

r1

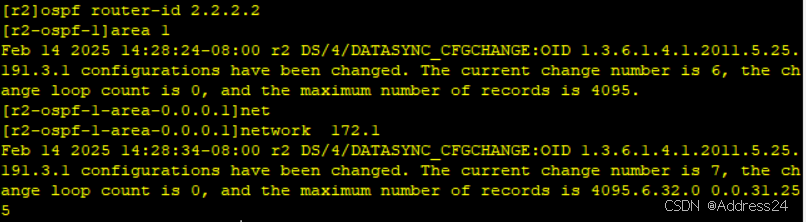

r2

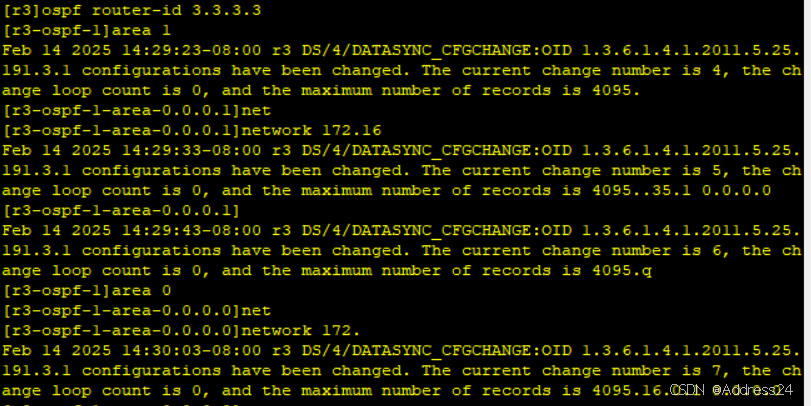

r3

r4

r6

r7

r8

r9

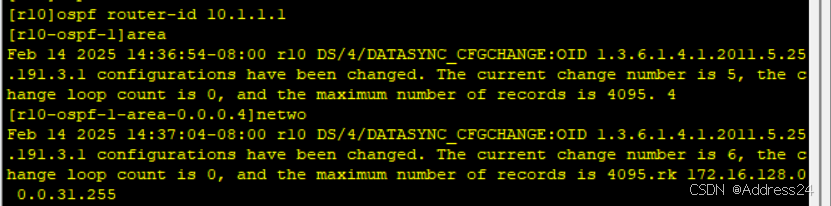

r10

r11

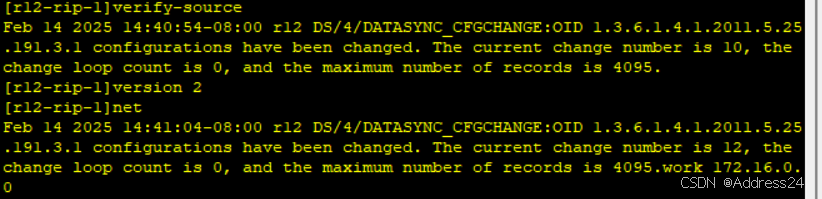

r12

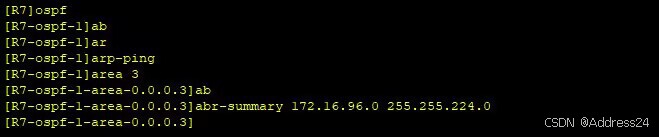

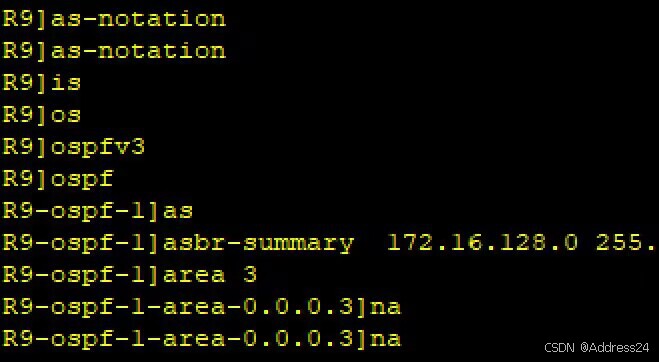

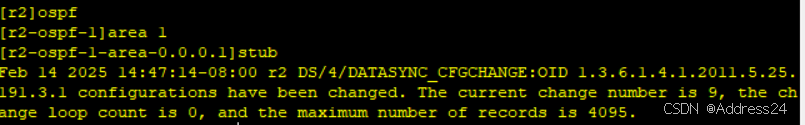

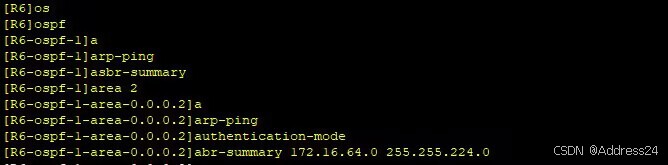

4、减少LSA的更新量

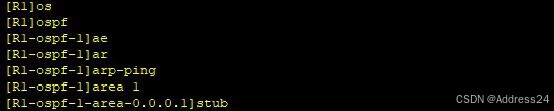

r1

r2

r3

r6

r7

r8

r9

r11

r12

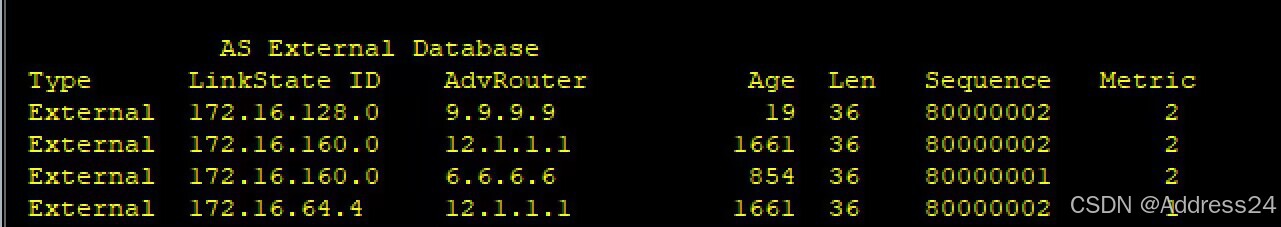

在r4通过display ospf lsdb进行查询
