VLAN综合实验

已于 2025-01-18 02:44:13 修改
阅读量173 收藏
点赞数 1
CC 4.0 BY-SA版权
文章标签： 网络
于 2025-01-18 02:31:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Address24/article/details/145217938

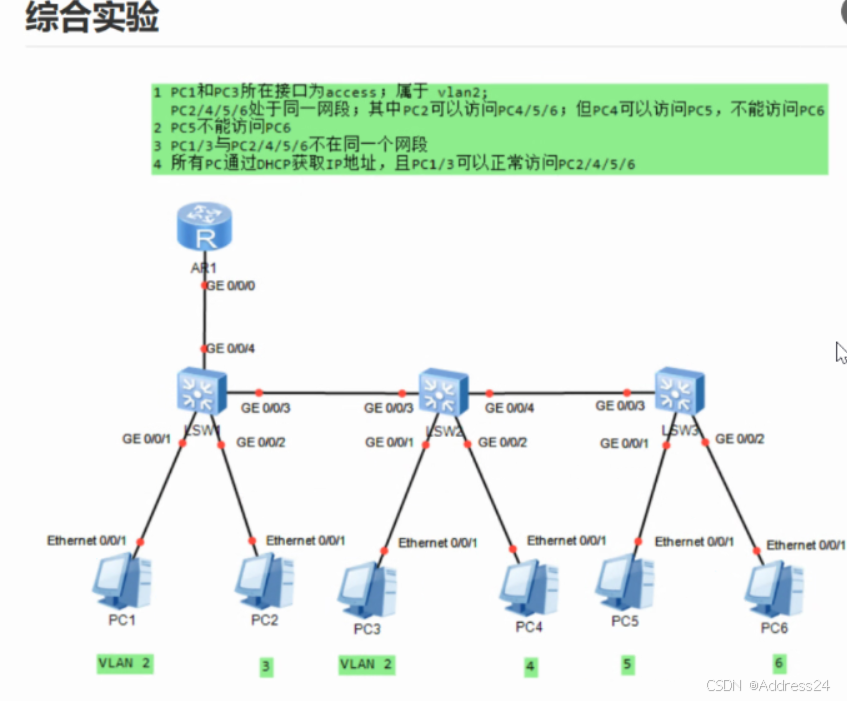

综合实验要求及拓扑

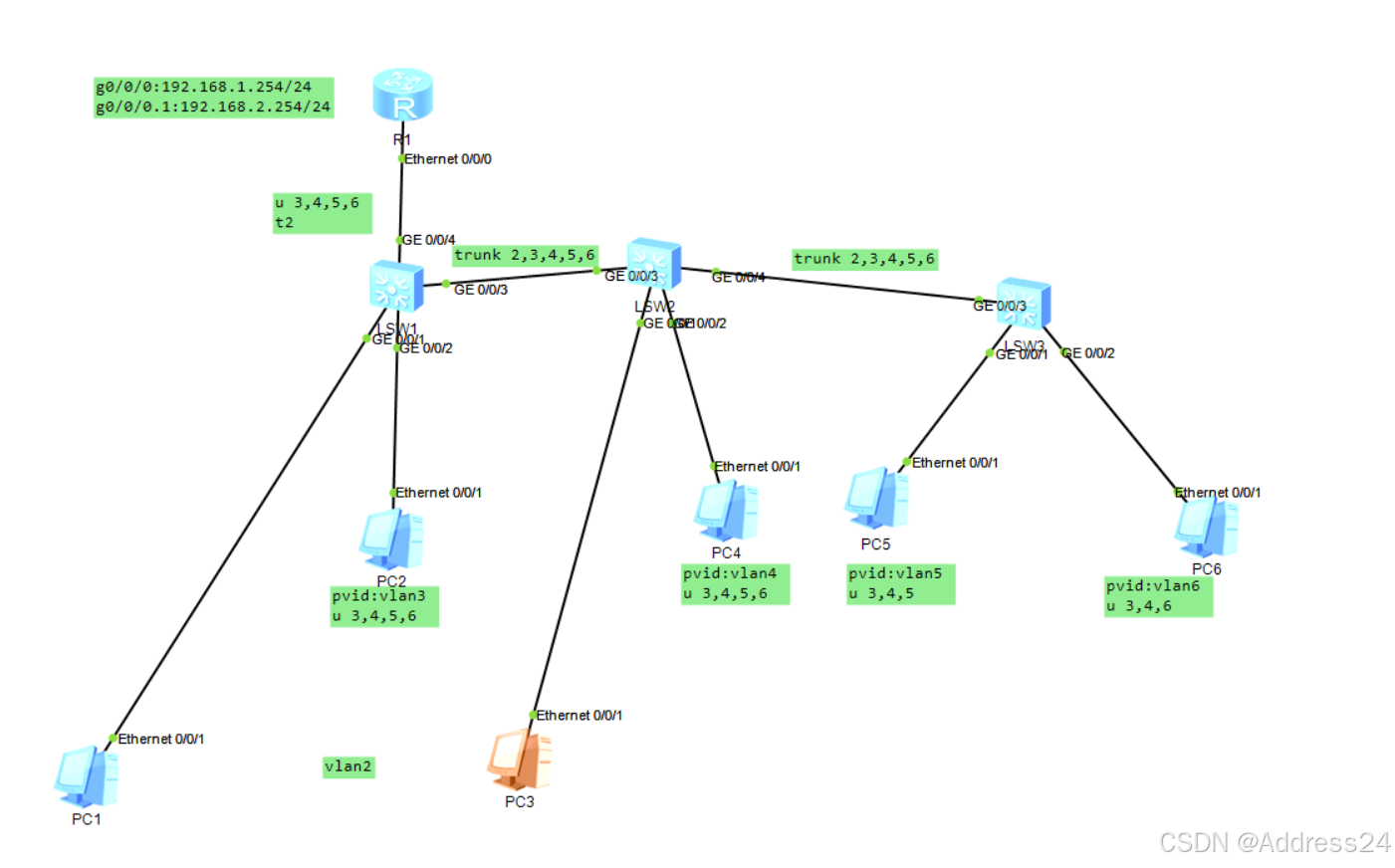

首先，建立拓扑

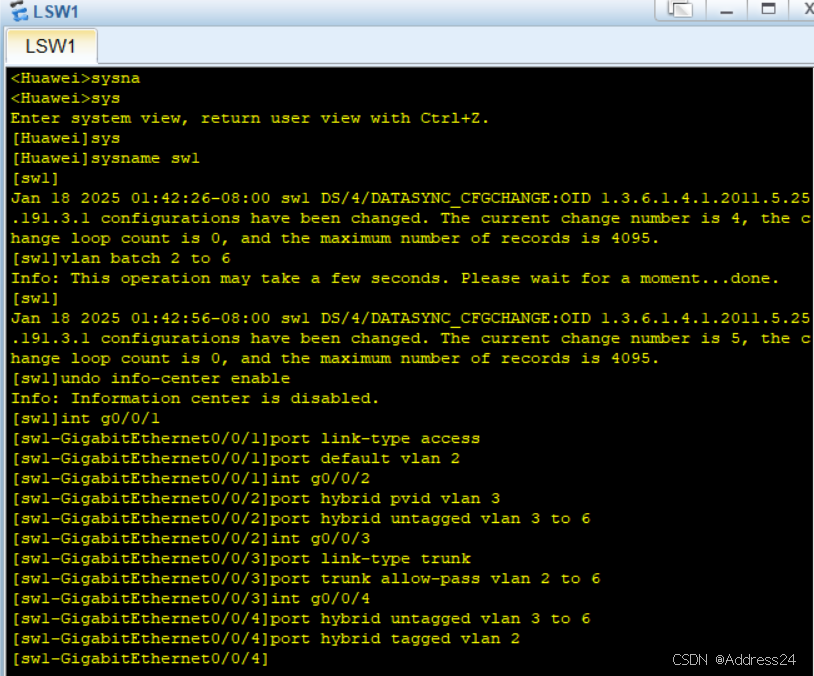

然后，在进行交换机1的配置

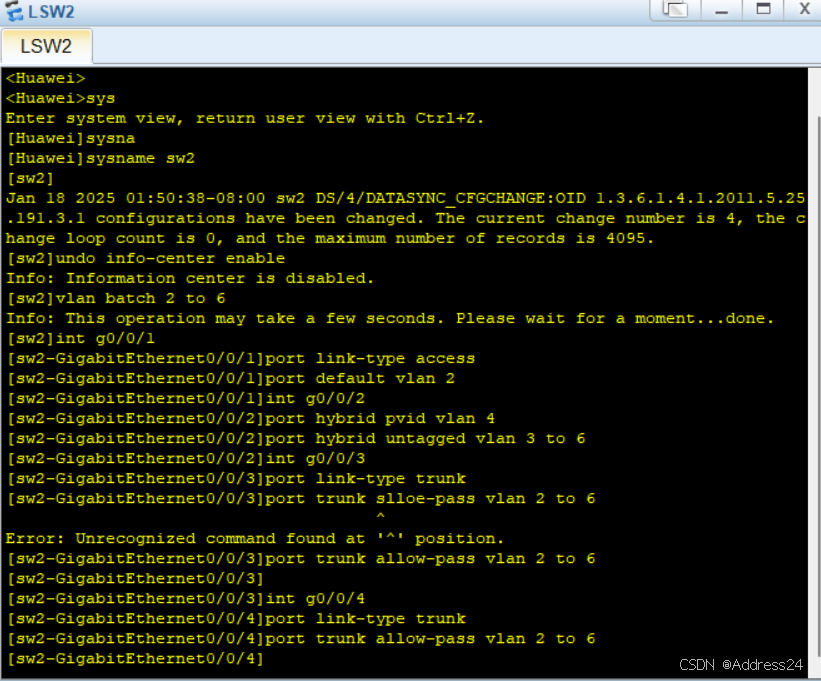

交换机2的配置

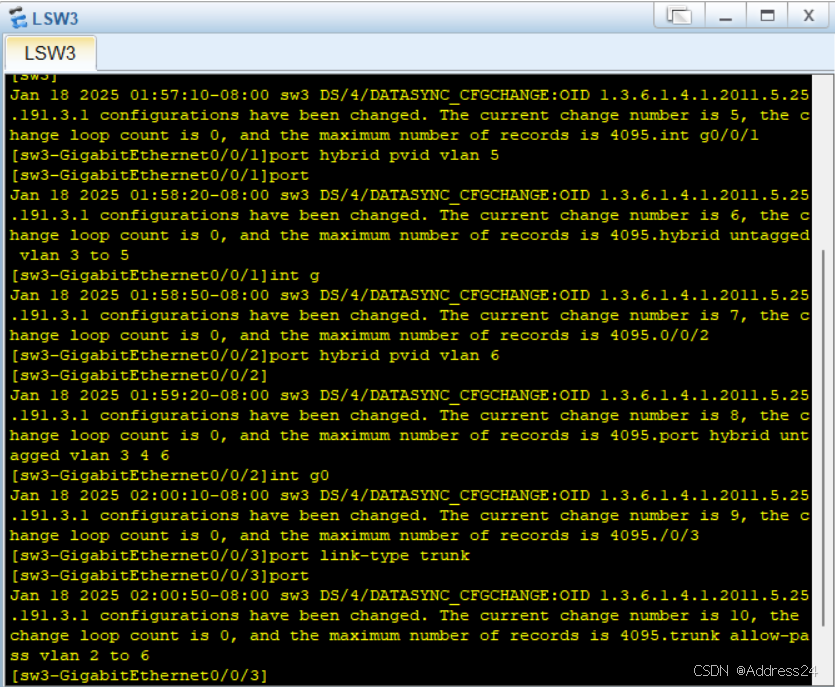

交换机3的配置

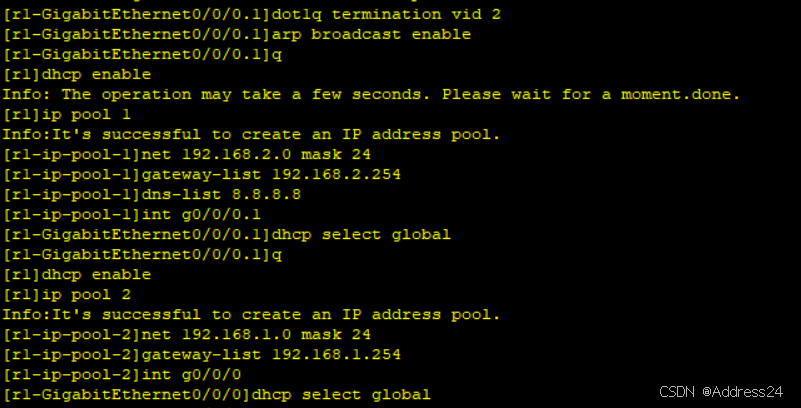

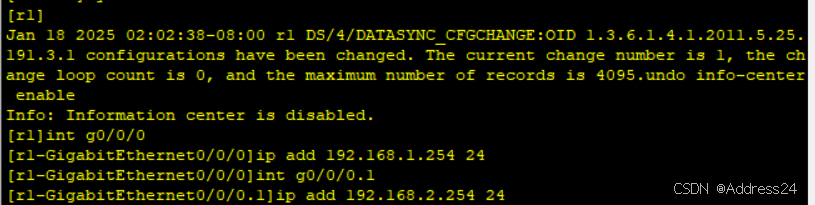

再进行路由器r1的配置

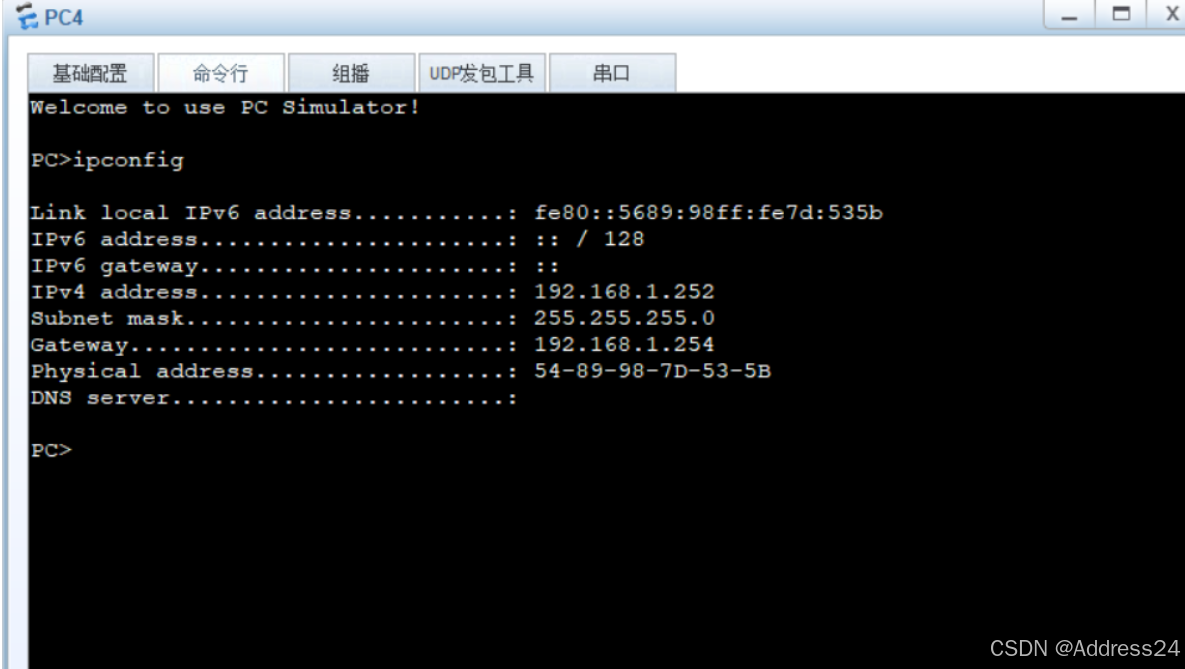

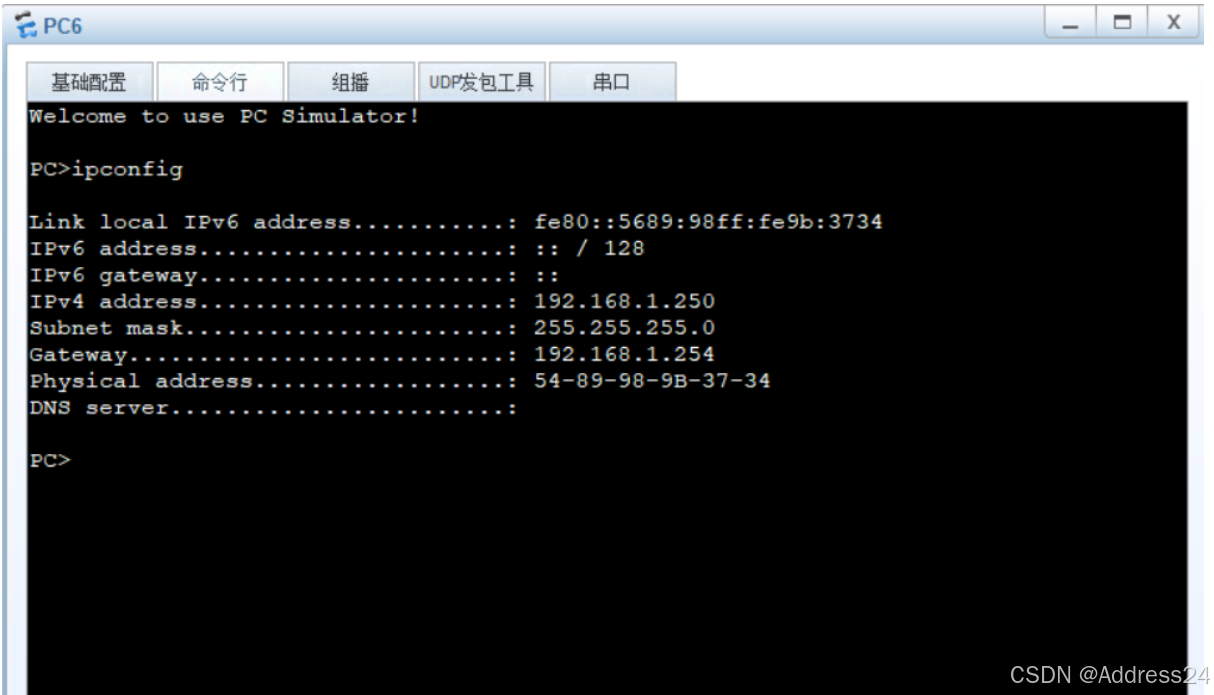

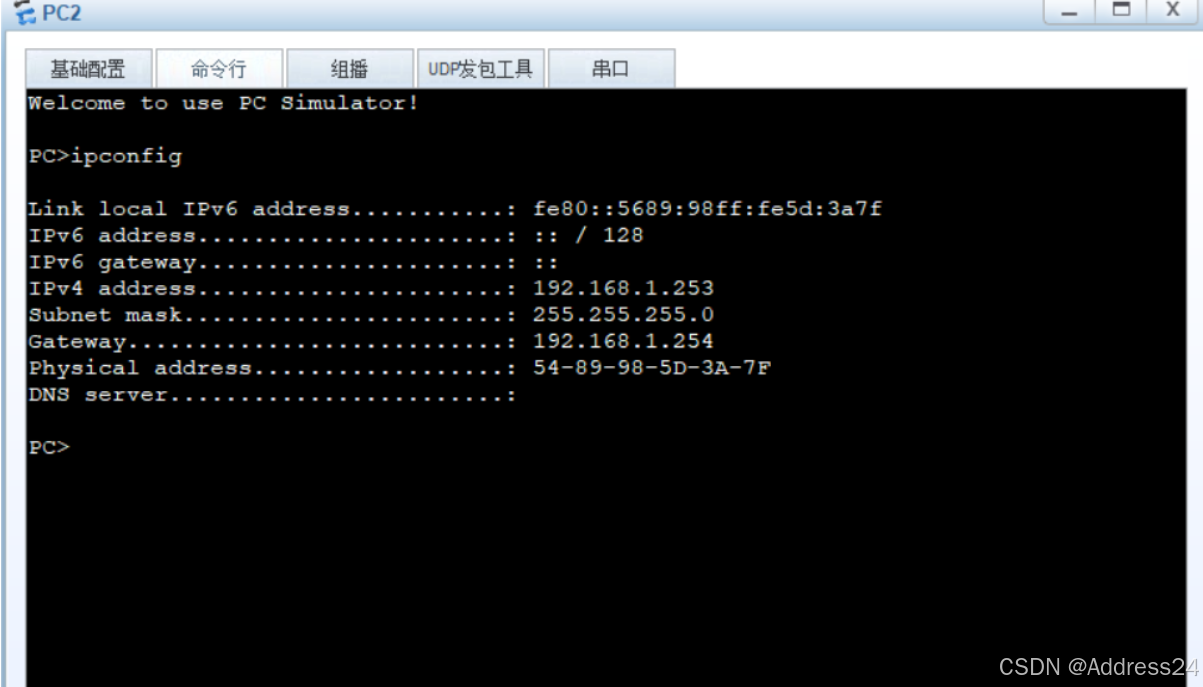

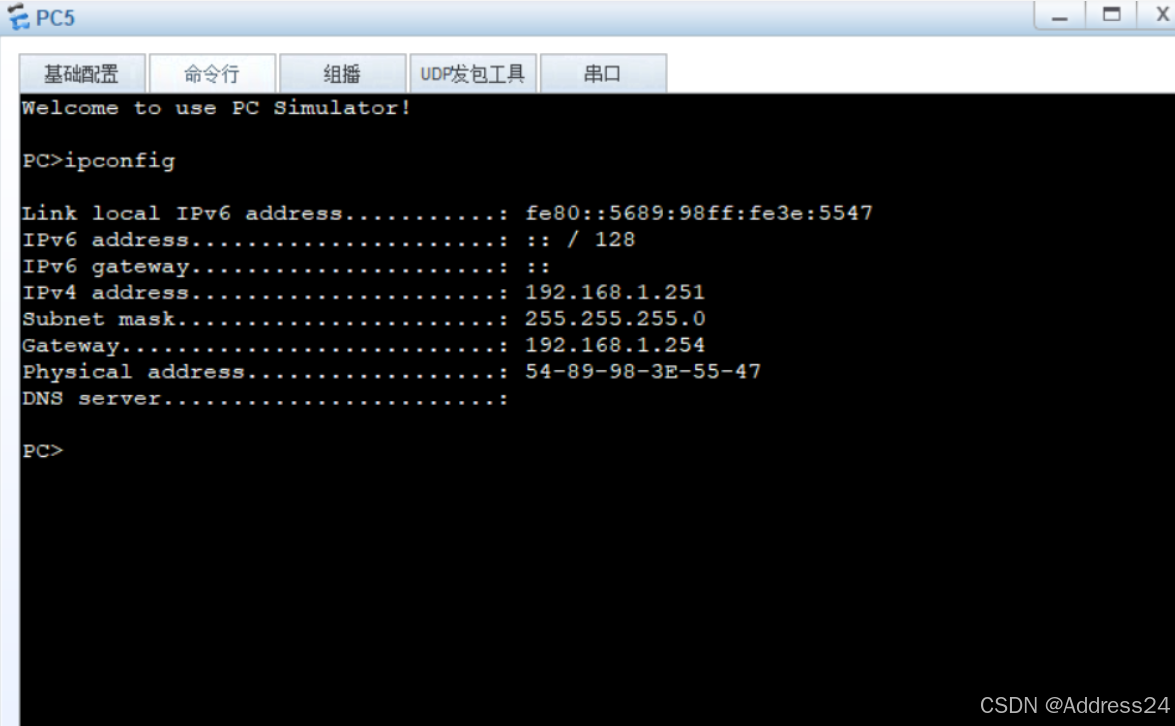

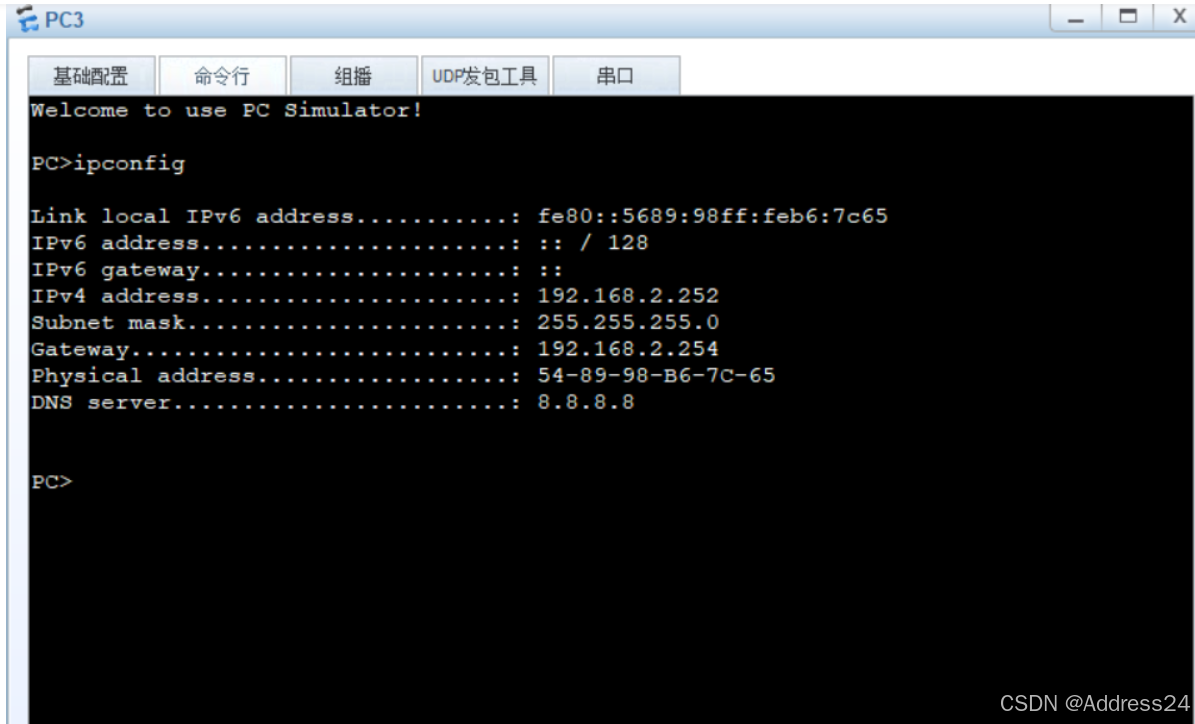

再检测pc的dhcp启用是否成功

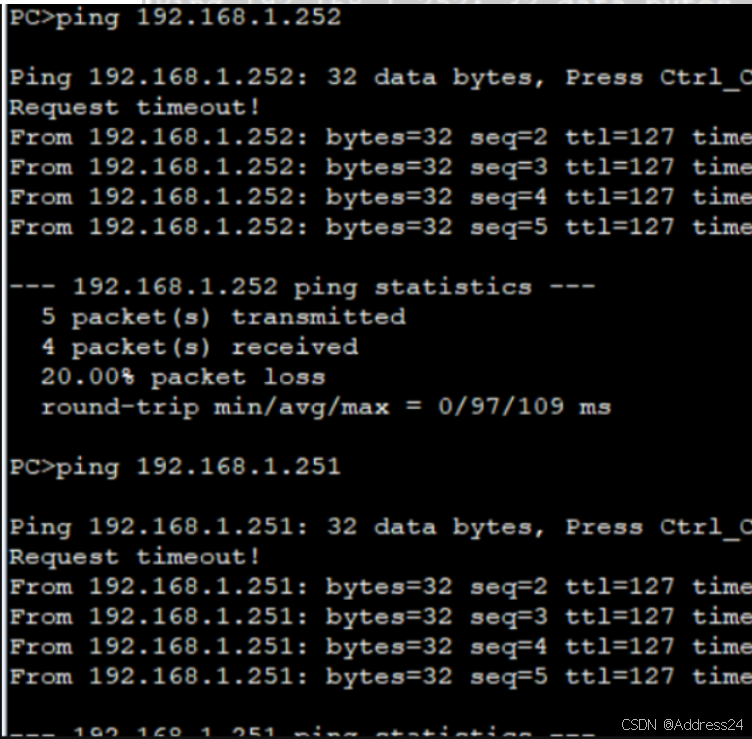

最后，再看实验是否符合要求

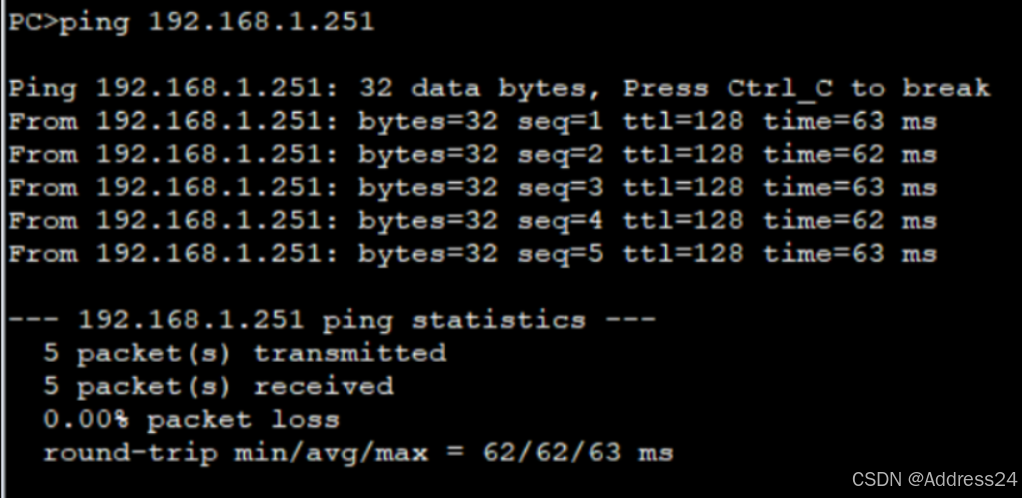

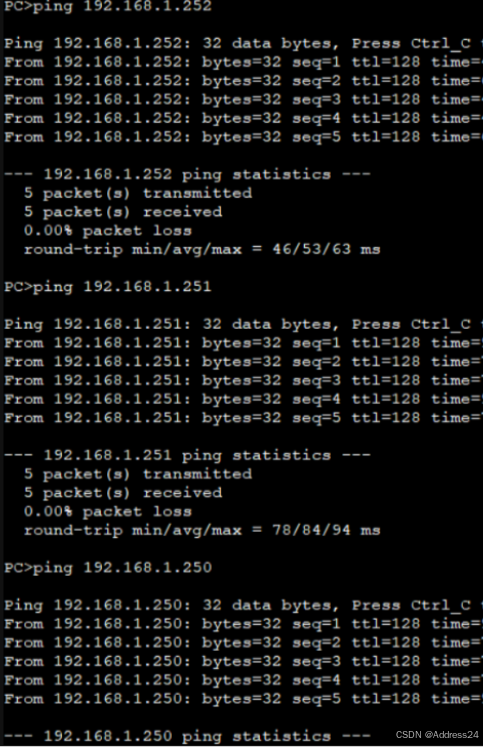

pc1和3能正常访问pc2，4，5，6

pc2能访问pc4，5，6

pc4能正常访问pc5

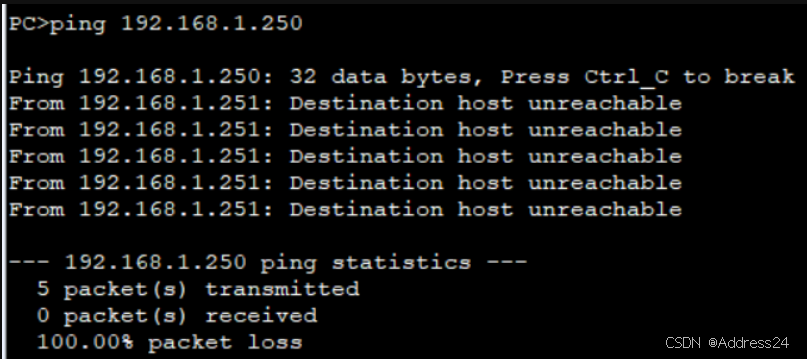

pc4不能访问pc6

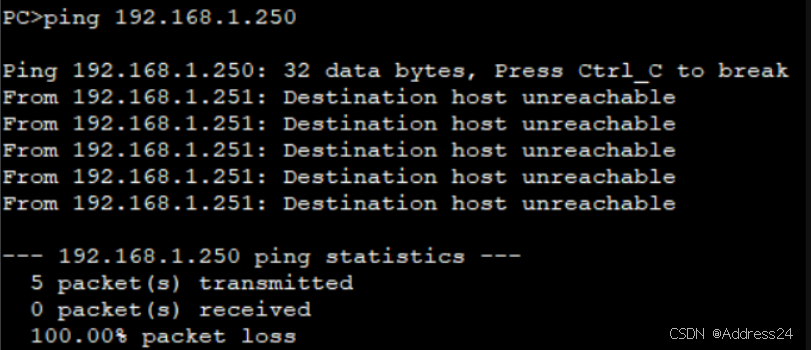

pc5不能访问pc6

实验完毕。
