HCIP--OSPF综合实验

编写实验报告：

1、拓扑信息

2、要求及分析

3、IP规划

4、配置截图

5、测试

---

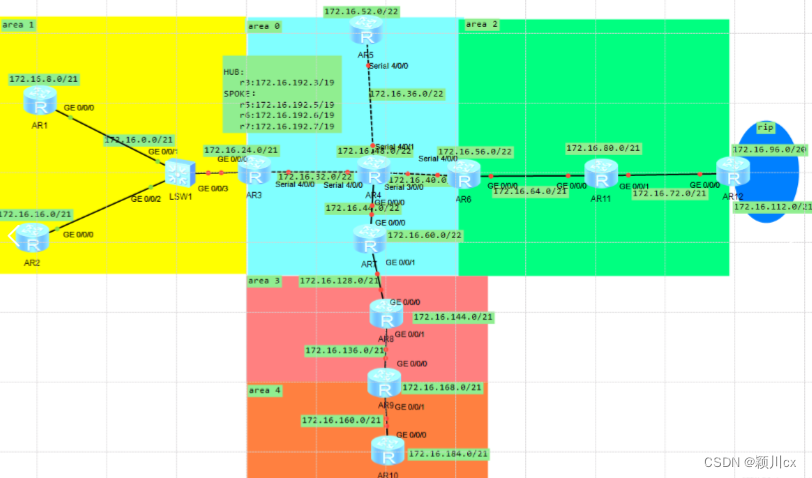

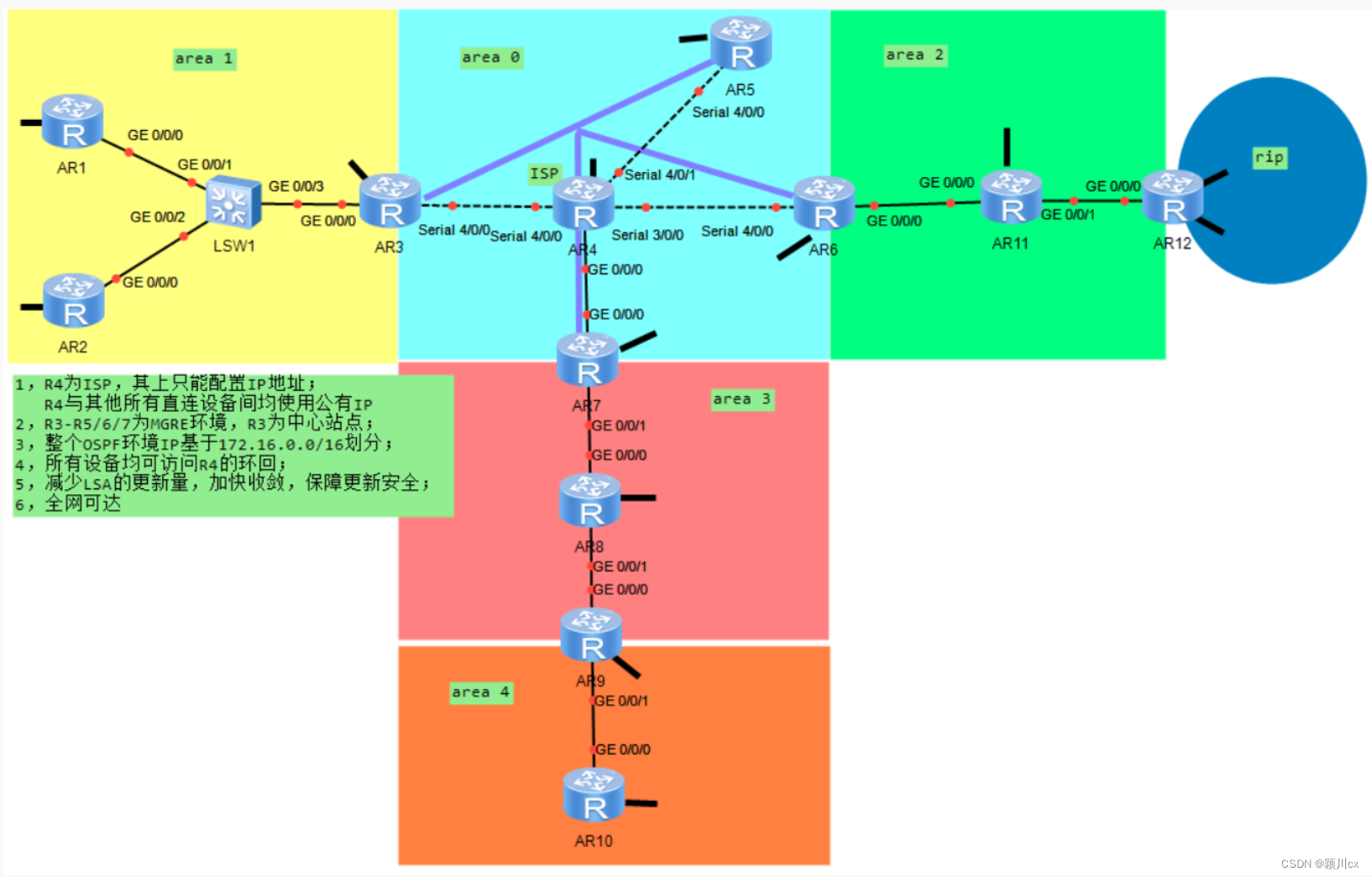

1、拓扑信息

2、要求及分析

一、R6为ISP只能配置IP地址，R1-R5的环回为私有网段

1.首先给各个设备分配IP并设置缺省使全网可达

2.配置完成后ping一下其他路由器发现都通

二、R1/2/3为星型的拓扑结构（MGRE），R1为中心站点

R1配置

R2配置

R3配置

在R1中心站点上查询到R2，R3上交的表

三、R1/4/5为全连的MGRE结构

R1为中心

R4为中心

R5为中心

四、所有私有网段可以互相通讯，使用OSPF完成

由于MGRE环境不支持组播，所以需要开启伪广播

在R1-5上开启OSPF

最后查路由表可以看到都在 ，所有私有网段互相通信

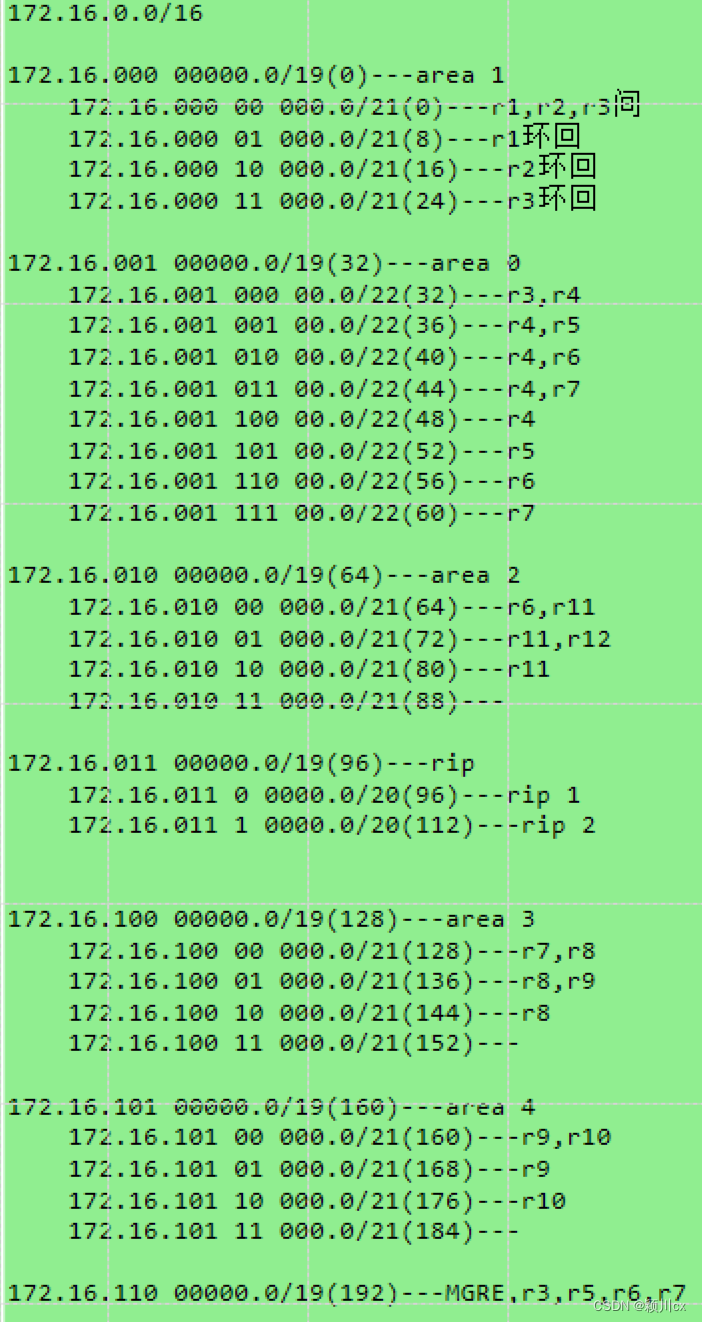

3、IP规划

4、配置截图

配置IP和环回
R1配置

<Huawei>sys
[Huawei]sys r1
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 172.16.16.1 29
[r1-GigabitEthernet0/0/0]int l 0
[r1-LoopBack0]ip add 172.16.17.1 24

R2配置

<Huawei>sys
[Huawei]sys r2
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 172.16.16.2 29
[r2-GigabitEthernet0/0/0]int l 0
[r2-LoopBack0]ip add 172.16.18.1 24

R3配置

<Huawei>sys
[Huawei]sys r3
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 172.16.16.3 29
[r3-GigabitEthernet0/0/0]int l 0
[r3-LoopBack0]ip add 172.16.19.1 24

[r3-LoopBack0]int s4/0/0
[r3-Serial4/0/0]ip add 34.0.0.3 24

R4配置

<Huawei>sys
[Huawei]sys r4

[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip add 47.0.0.4 24
[r4-GigabitEthernet0/0/0]int s4/0/0
[r4-Serial4/0/0]ip add 34.0.0.4 24
[r4-Serial4/0/0]int s4/0/1
[r4-Serial4/0/1]ip add 45.0.0.4 24
[r4-Serial4/0/1]int s3/0/0
[r4-Serial3/0/0]ip add 46.0.0.4 24
[r4-Serial3/0/0]int l 0
[r4-LoopBack0]ip add 4.4.4.4 32

R5配置

<Huawei>sys
[Huawei]sys r5

[r5]int s4/0/0
[r5-Serial4/0/0]ip add 45.0.0.5 24
[r5-Serial4/0/0]int l 0
[r5-LoopBack0]ip add 172.16.1.1 24

R6配置

<Huawei>sys
[Huawei]sys r6
[r6]int s4/0/0
[r6-Serial4/0/0]ip add 46.0.0.6 24
[r6-Serial4/0/0]int g0/0/0
[r6-GigabitEthernet0/0/0]ip add 172.16.33.1 30
[r6-GigabitEthernet0/0/0]int l 0
[r6-LoopBack0]ip add 172.16.2.1 24

R7配置

<Huawei>sys
[Huawei]sys r7

[r7]int g0/0/0
[r7-GigabitEthernet0/0/0]ip add 47.0.0.7 24
[r7-GigabitEthernet0/0/0]int l 0
[r7-LoopBack0]ip add 172.16.3.1 24
[r7-LoopBack0]int g0/0/1
[r7-GigabitEthernet0/0/1]ip add 172.16.49.1 30

R8配置

<Huawei>sys
[Huawei]sys r8

[r8]int g0/0/0
[r8-GigabitEthernet0/0/0]ip add 172.16.49.2 30
[r8-GigabitEthernet0/0/0]int g0/0/1
[r8-GigabitEthernet0/0/1]ip add 172.16.49.5 30
[r8-GigabitE
