序

整整一年没动硬件，整理电脑文档时，突然发现自己之前刚毕业那会儿，在公司开始学习使用AD绘制电路原理图的时候，顺便写的一个教程。

个人感觉绘制电路图的步骤应该已经算是比较详细了，觉得对新手应该还是挺有用的，所以写个帖子分享出来，以后自己也随时随地能看。

另外前几天刚翻出来看了看，发现里面有些内容有点乱，于是重新整理了一版，内容也完善了下。由于东西太多，这里只列出目录和部分章节需要的朋友可以下载。

版本记录

版本号（文件名） 修改说明
初始版本 初始学习记录笔记
AD14绘制PCB教程_V1.0 文件名增加版本号
增加概述和全文流程章节分段
细化部分章节步骤、截图、注意事项
AD14绘制PCB教程_V2.0_20200317 重新调整章节、梳理流程
整理内容顺序、调整部分错误
AD14绘制PCB教程_V2.3_20200319 增加AD绘图流程VISIO示意图
增加AD绘图2个工程、4个文件示总结意图
完成重新整理的章节、绘图流程
补充部分步骤详细内容
调整部分错误

正文开始：

1. 概述

通篇文章通过对一个参考项目电路图、PCB、出板整体流程步骤的顺序记录，旨在从宏观整体上梳理绘制电路图整个步骤。

文中主要目的是梳理整个绘图流程，对于某些具体技术细节会一笔带过，如放置某个元器件引脚的操作方法等，这些技术细节可以在绘图的时候百度就行。

1.1. 参考项目电路图

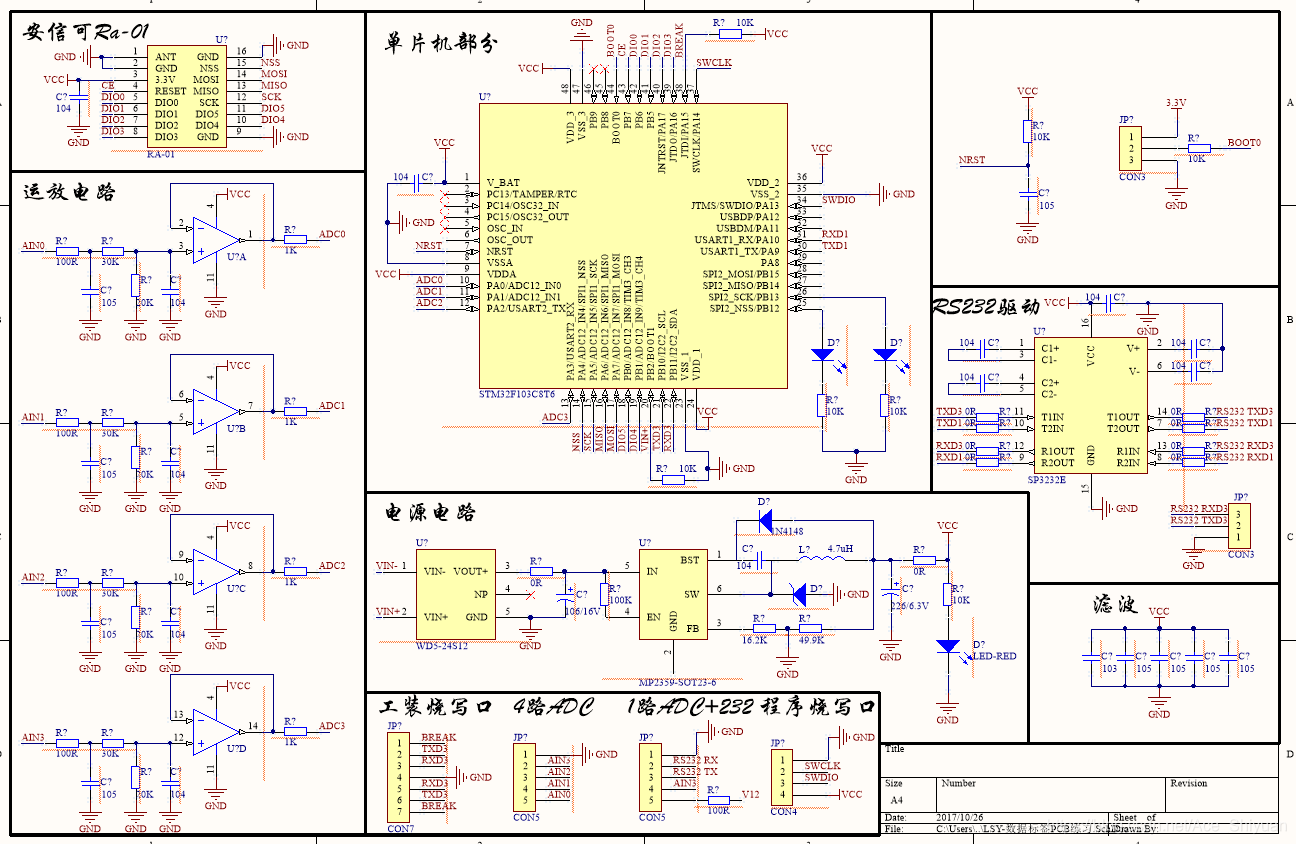

在这里插入图片描述

1.2. AD14绘制电路图大致流程

使用AD绘制电路图主要两大步骤：制作元件集成库、绘制PCB（备注：绘制PCB含电路原理图的绘制、生成PCB、布线等）。

整个绘图到出板的大致过程如下（左边为大体流程，右边为详细流程）：
在这里插入图片描述

1.3. 关于准备工作

如上流程图所示，绘制一个完成的电路图，需要创建两个工程：

  • 【元件集成库工程】：用于生成元件集成库文件。

  • 【PCB工程】：用于绘制电路原理图和生成PCB文件。

绘制PCB工程时，需要用到元件集成库工程中生成的集成库文件。工程目录树结构示意图如下：

表格 1‑1 工程结构目录树示意图
两个工程与四个文件：
