1. 概述

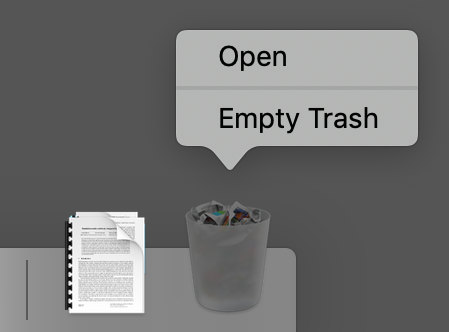

在第一章中，我们将解释如何使用 Alloy 来探索一个非常简单的软件组件的设计，即大多数操作系统中存在的众所周知的垃圾箱或回收站。目的是对如何使用 Alloy 指定和分析软件设计进行简要的（有时是肤浅的）概述。Alloy 规范语言和分析技术的全部细节将在以下章节中给出。

Trash 的目标是：

1. 使已删除的文件仍然可以恢复，直到执行清空 Trash 的（可撤消的）操作
1. a. 当文件被删除时，它存储在 Trash 中；
  1. b. 仍在 Trash 中时，可以恢复文件；
    1. c. 清空后，Trash 中包含的所有文件将被永久删除。

更具体地说，在本章中，我们将展示如何在以下任务中使用 Alloy：

在非常抽象的层次上正式指定垃圾桶组件的结构和行为的设计。
通过仿真验证此设计，即使用 Alloy Analyzer 检查它是否允许 Trash 的某些预期行为。
引出并验证 Trash 组件的一些预期属性。

2. 指定软件设计

转换系统（Transition systems）是推理系统行为最标准的形式主义之一，是描述和推理软件系统设计的一种非常方便和抽象的形式主义。转换系统包含系统在随时间演化时可能处于的不同状态（states），识别其中哪些是可能的初始状态（initial states），并通过识别将每个状态连接到每个可能的后续状态的转换（transitions）来清楚地描述系统如何演化。

指定转换系统的第一步是描述其状态的结构。在 Alloy 中：

系统的结构是根据集合（sets）和关系（relations）来描述的。

集合（sets）称为签名（signatures），并使用关键字 sig 声明，后跟强制签名名称和括在大括号之间的可选字段（field）声明列表。

字段（fields）是将封闭签名的元素连接到其他元素的关系（relations）。

我们不会在本章中使用字段，因此我们在本例中的签名声明在名称后总是有一对空括号。

在 Alloy 中，签名由所谓的原子（atoms）组成，没有任何内部结构或任何特定语义的元素，其名称将由 Analyzer 自动生成。默认情况下，在 Alloy 中，所有签名和关系的值都是不可变的。要声明可变（或变量）签名，只需 var 在签名声明之前添加关键字。

在非常抽象的层面上，我们可以使用两个集合来描述 Trash 组件的状态：文件系统中随时存在的文件集合，以及当前在垃圾桶中的文件的子集。因此，在我们的 Alloy 规范中，我们将分别声明两个变量签名：File 和 Trash。为了表明后者是前者的子集，在声明中， Trash 我们将使用关键字 in 后跟包含签名的名称。因此，Trash state 的 Alloy 规格如下。

var sig File {}
var sig Trash in File {}

在这个例子中，签名 File 是一个顶级签名（top-level signature），不包含在任何其他签名中，而是 Trash 一个子集签名（subset signatur）。

在 Alloy 中，所有顶级签名都是不相交的。可变顶级签名也是如此：

它们总是不相交的，即使在不同的时间点，这意味着原子（atoms）不能在状态转换中从一个顶级签名移动到另一个顶级签名。

在描述了我们系统的状态之后，我们现在可以继续指定它的预期行为，即 Trash 转换系统的初始状态和转换是什么。与许多正式规范语言不同，Alloy 没有特殊的语法来声明此转换系统。相反，它遵循 Leslie Lamport 在动作的时间逻辑（Temporal Logic of Actions）中引入的想法，即通过一个时态逻辑公式来隐式地指定转换系统，该公式识别哪些是其有效的执行轨迹。

轨迹（trace）是无限的状态序列，充分描述了系统的可能行为。

指定转换系统的公式通常由两部分组成：

a. 一个公式指定什么是有效的初始状态；
b. 另一个指定每个状态下可能的转换。

在我们的示例中，在初始状态下我们有一个空垃圾桶。要测试一组是否为空，我们可以使用关键字 no，后面跟要检查的集合表达式（为了检查它是否为非空，我们可以使用关键字 some，并检查它是否至多包含一个元素，关键字 lone）。要施加约束以限制系统的有效痕迹，我们可以使用关键字 fact 后跟一个可选的名称和一个用大括号括起来的公式。如果该公式不包含时间运算符，即如果它是一个普通的一阶公式，它约束状态中的集合和关系的值，那么它只需要保持在每条轨迹的初始状态。在我们的示例中，有效的初始状态因此可以由以下事实指定。

fact init {

  no Trash
}

要指定有效的转换，首先考虑系统中的事件（events）（或操作）会更容易。每个事件都会引发许多转换。对于垃圾箱组件，我们有三个事件：

a. 删除文件
b. 恢复文件
c. 清空垃圾箱

要指定一个事件，我们将编写一个公式，该公式适用于轨迹的特定状态，前提是该事件可以在该状态下发生，并且轨迹的下一个状态是该事件的有效结果。这两个条件通常分别称为守卫（guard）和事件的影响（effect）。为了指定影响，我们需要以某种方式评估下一个状态下公式的值，或者参考下一个状态下集合和关系的值。为了评估下一个状态下的公式，我们在它前面加上时间运算符 after。为了评估下一个状态下的表达式，我们将其附加操作符'。出于可读性原因，在单独的谓词（predicates）中指定每个事件很方便。

谓词是一个命名的公式，只有在调用时才会成立（例如在事实中）。

要声明谓词，应使用关键字 pred，后跟谓词名称、可选的谓词参数列表和括在花括号中的公式。例如，空垃圾事件可以通过以下三个公式的结合来指定。

pred empty {

  some Trash and       // guard
  after no Trash and   // effect on Trash
  File' = File - Trash // effect on File
