用FPGA设计流水灯

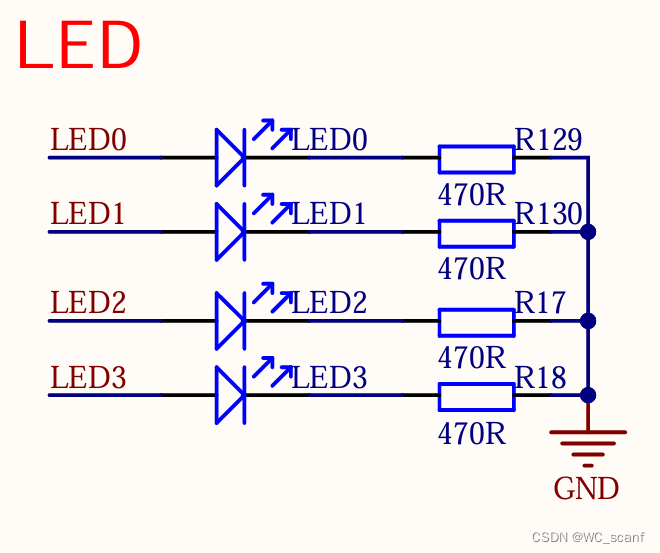

流水灯原理：

        控制led，依次让led进行亮灭，实现流水灯效果

 实验目的：用一个按键可以开关控制流水灯的流动与停止

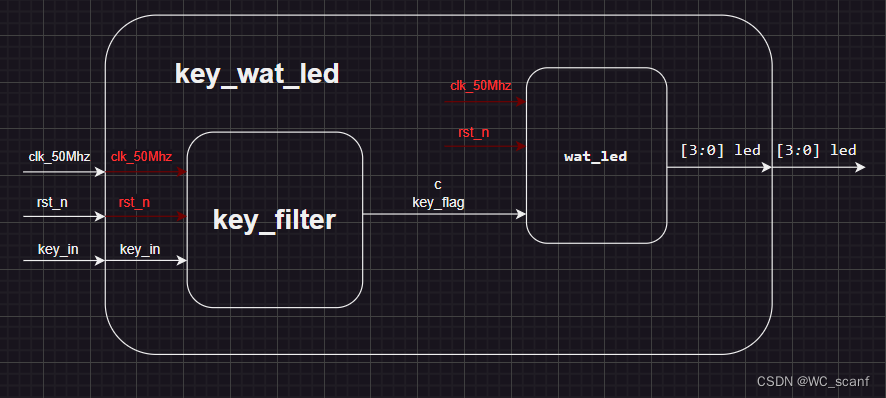

模块框图：

wat_led 模块代码

module wat_led(
    input wire clk_50mhz          ,//系统时钟50Mhz
    input wire rst_n              ,//全局复位
    input wire wat_led_flag       ,//输入信号,一个高电平周期

    output reg [3:0] led           //输出信号

    );

parameter S_MAX = 26'd49_999_999; //计时1s

reg [25:0] sum_s; //计数器
reg [1:0] qs;     //控制灯的亮灭状态

reg wat_led_flag_h ;//把输入信号wat_led_flag处理为电平反转信号

always@(  posedge  clk_50mhz or negedge rst_n) begin
if (rst_n==1'b0) begin
    wat_led_flag_h <= 1'b0;
end
e
