RIP协议基本配置

目录

前言：

内容：

1.RIP协议

1.1 相关知识

1.2 贝尔曼·福特算法

1.3 RIP的版本

1.4 RIP的数据包

1.5 RIP的计时器

1.6 破环方案

1.7 RIP的配置

1.8 拓展配置

2. OSPF---开放式最短路径优先协议

2.1 OSPF与RIP比较

总结

前言：

前面我们阐述了动态路由与静态路由以及路由相关知识点，我们将重点学习IGP算法中的RIP协议

内容：

1.RIP协议

1.1 相关知识

在RIP里面，将两台直接相连的设备，具备通信条件的设备称为邻居关系

Destination/Mask Proto Pre Cost Flags NextHop Interface

在RIP中，传递一条路由条目，主要需要携带的参数是目标网段信息以及开销值（cost）

开销值是动态路由协议选路的重要依据---当动态路由协议计算出到达同一个目标网段存在多条路径时候，将选择开销值最小的路径加表。

不同动态路由协议的开销值的评判标准可能不同，不同动态路由协议之间开销值没有可比性，开销值仅用于同一种动态路由协议进行选路。

RIP---默认优先级---100（比60优先级低）---不同路由协议之间其默认的优先级不同，所以，可以通过比较优先级来进行路由加表。

RIP一跳数作为开销值的评判标准---本身存在不合理

RIP协议支持等开销负载均衡

RIP的工作半径---15跳，如果收到的路由的开销值等于16，则设备将认为该目标网段不可达

数据包中需要携带的开销值=本地路由表中的开销值+1

1.2 贝尔曼·福特算法

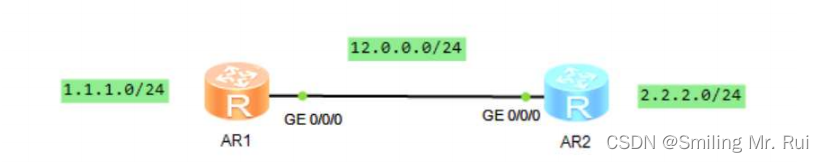

1，R2发送2.0/24网段的路由信息给R1，而R1的路由表中没有到达2.0网段的路由。R1直接把2.0网段的路由信息刷新到本地的路由表中

Destination/Mask Proto Pre Cost Flags NextHop Interface

2.2.2.0/24 RIP 100 1 D 12.0.0.2 G0/0/0

2，R2发送2.0/24网段的路由信息给R1，而R1的路由表中存在到达2.0网段的路由，并且下一跳就是R2.R1将把最新发来的刷新到本地的路由表中。

3，R2发送2.0/24网段的路由信息给R1，而R1的路由表中存在到达2.0网段的路由，本地路由表中的下一跳不是R2，则比较开销值，如果，本地的开销值大于R2发来的开销值，则将R2发来的路由刷新到本地的路由表中。

4，R2发送2.0/24网段的路由信息给R1，而R1的路由表中存在到达2.0网段的路由，本地路由表中的下一跳不是R2，则比较开销值，如果，本地的开销值小于R2发来的开销值，则不刷新。

1.3 RIP的版本

RIPV1，RIPV2---IPV4

RIPNG---IPV６

RIPV１和RIPV２的区别：

１，V１是由类别的路由协议，V２是无类别的路由协议

有类别－－－传递路由信息时，不携带子网掩码－－－会出现路由黑洞

无类别－－－传递路由信息时－－－携带子网掩码

２，V１不支持手工认证，V２是支持手工认证

３，V１采用广播的形式发送信息，V２采用组播的形式发送信息

２２４.０.０.９－－－所有运行RIPV２的设备默认加入的组播组

交换机泛洪－－－１，遇到广播帧；２，遇到组播帧；３，遇到未知单播帧；

RIP协议传输层使用的是UDP协议，使用的端口号是５２０端口

1.4 RIP的数据包

RIP－－－REQUEST－－－请求报文

RIP－－－RESPONSE－－－应答报文－－－真正携带路由信息的数据包（更新包）

在RIP收敛完成之后，RIP会依旧每隔３０S发送一次RESPONSE报文－－－RIP的周期更新（异步周期更新）

１，为了弥补RIP没有确认机制；２，为了弥补RIP没有保活机制

1.5 RIP的计时器

１，周期更新计时器－－－３０S

２，失效计时器－－－１８０S；路由条目在刷新之后，将会启动一个１８０S的失效计时器，如果时间归０，则代表该路由信息失效。失效后，首先从全局路由表中删除，但是依然会将这条路由信息保存在缓存中，之后，周期更新依然会携带明知是将这条路由信息的开销值改为１６，---带毒传输---传递失效信息‘

3，垃圾收集计时器---120S；在失效计时器归0后开始计时，120S时间结束后，将彻底删除失效的路由条目

1.6 破环方案

1，15跳的工作半径

2，触发更新---一旦拓扑结构发生变化，则第一时间将变更信息传递出去，而不去等待周期更新（默认开启）

3，水平分割---从那个接口学到的路由信息将不再从这个接口发出去

4，毒性逆转---从哪个接口学到的路由信息，依然可以从这个接口发出去，只不过需要将开销值改为16

因为水平分割和毒性逆转其做法相矛盾，所以，只能选择其中一个来执行。华为设备默认开启水平分割，如果水平分割与毒性逆转同时开启，华为设备将按照毒性逆转来执行。

1.7 RIP的配置

1，启动RIP进程

2，选择RIP版本

3，宣告

RIP宣告的要求：1，所有直连网段都必须宣告；2，必须按照主类进行宣告

宣告的作用：

1，激活接口---只有宣告的网段包含的接口会被激活，只有激活的接口可以收发RIP的数据

2，发布路由---只有激活的接口所对应的直连网段的路由才能发布

[r1-rip-1]network 1.0.0.0

1.8 拓展配置

1，RIPV2的手工认证

[r2-GigabitEthernet0/0/1]rip authentication-mode md5 usual plain 123456

2，RIPV2的手工汇总

[r1-GigabitEthernet0/0/0]rip summary-address 192.168.0.0 255.255.254.0

3，沉默接口

如果一个接口配置成为沉默接口，则将只接受，不接受RIP的数据包

[r1-rip-1]silent-interface GigabitEthernet 0/0/1

4，加快收敛---减少计时器的时间

[r1-rip-1]timers rip 30 180 120

5，缺省路由

[r3-rip-1]default-route originate---可以指定配置设备作为缺省路由的源头，所有设备将自动生成一条指向该设备的缺省路由名单时该设备自身的缺省路由必须手工配置

评价协议标准：选路佳、收敛快、占用资源少

2. OSPF---开放式最短路径优先协议

2.1 OSPF与RIP比较

1，OSPF本身是链路状态型协议，所以，计算出的路径不会存在环路，并且使用带宽作为选路依据，所以，在选路的角度上优于RIP；

2，OSPF的计时器时间短于RIP，所以，收敛速度会快于RIP;

3,因为OSPF协议传递的是LSA信息，所以，单个数据包的资源占用远大于RIP；但是，因为RIP存在30S一次的周期更新，而OSPF并没有如此高频率的周期更新，并且，OSPF协议存在许多针对资源占用的优化措施，所以，从整体的角度看，OSPF资源占用上应该小优于RIP。

RIP三个版本---RIPV1，RIPV2---IPV4 RIPNG---IPV６

OSPF三个版本---OSPFV1---实验室阶段G OSPFV2---IPV4 OSPFV3---IPV6

RIPV2和OSPFV2

相同点：

1，OSPFV2和ERIPV2一样，都是无类别的路由协议，都支持VLSM和CIDR；

２，OSPFV2和ERIPV2一样，都是使用组播发送数据；

RIPV２－－－２２４.０.０.９

OSPFV２－－－２２４.０.０.５和２２４.０.０.６

３，OSPFV2和ERIPV2一样，都支持等开销负载均衡；

不同点：

１，RIP协议只能适用于小型网络环境中，而OSPF协议可以应用在中大型网络中－－－OSPF协议可以实现结构化部署－－－划分区域

总结：

RIP协议虽然已经被时代淘汰，但是我们仍需进行学习与了解，下一篇我们将学习OSPF协议，学无止境，希望大家开心每一天。
