【图像处理毕业设计项目】基于轻量化CNN的田间灯诱昆虫实时检测方法研究

选题背景意义

  中国农业为全世界的粮食安全做出了突出贡献，根据农业农村部公布的统计资料，全国农作物播种面积广阔，总产量巨大。然而，每年病虫害的发生造成了巨大的农业经济损失，十年间全国各类病虫害年发生面积在数亿公顷，平均每年损失粮食约数千万吨，占全国粮食总产的一定比例。某个病虫害最高损失可达数千万吨，约占某一类粮食产量的10%以上，对国家粮食安全有巨大的影响。植物保护在病虫害防治中起到了非常积极作用，据统计平均每年挽回损失数亿吨，占全国粮食总产的15%以上。由于病虫害防治过程中农药和化肥的不合理使用，农业中的安全与环境问题也日益突出。在人均耕地面积减少、水资源短缺、人口膨胀的环境背景下，如何实现可持续化的农业发展，是未来农业中一个重要前进方向。

  计算机视觉技术是一门研究使计算机能“看到”的学科，发展至今可以划分为传统的计算机视觉技术和基于深度学习的计算机视觉技术。农业生产系统的进步，在一定程度上受其它一些领域的影响，近年来计算机技术迅速发展，国内外学者尝试利用计算机视觉与模式识别技术对农业昆虫进行分类与识别，打造更精准高效的昆虫监控体系。传统的计算机视觉需要执行特征提取的步骤，其想法是从一类物体的图像中提取尽可能多的特征，例如在昆虫提取任务中，需要对昆虫的颜色、形状和纹理等特征进行提取，提取到的特征进入人工神经网络、决策树、支持向量机等分类器进行分类。这种在图像分类中使用特征提取方法的难点在于，特征的提取和选择需要手动挑选，较为繁琐，同时易受研究者主观因素影响。随着近年来计算机硬件的快速发展，特别是图形计算单元设备的性能显著提升，基于深度学习的计算机视觉方法逐渐流行，并在行人检测、医疗、交通、矿业、农业等领域取得了巨大进步。深度学习中引入了端到端学习的概念，不再需要研究者手动提取图像中的特征，仅需告知机器需要学习的特定对象类。通过深度学习训练，网络自动为每个对象制定了最具描述性和最显著的特征，即网络能够在不同的图像类别中发现潜在的模式。深度学习具有良好的鲁棒性，能很好应对复杂的农田环境，为基于计算机视觉的农业昆虫检测与分类技术提供了新的发展思路。

数据集

  数据集的构建是深度学习模型训练的基础，对于田间灯诱昆虫自动检测与识别任务而言，高质量的数据集是确保模型性能的关键。数据集构建主要包括数据获取、数据标注、数据预处理和数据增强四个环节。

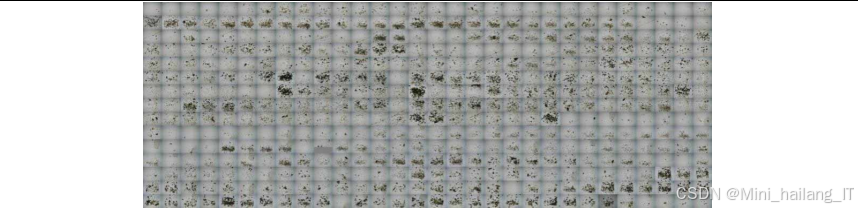

  在数据获取阶段，利用昆虫趋光性原理，通过农业灯诱昆虫设备吸引田间昆虫并拍摄昆虫图片。具体来说，选择合适的田间试验场地，安装诱虫灯设备，在夜间开启诱虫灯吸引昆虫，然后使用高分辨率相机对诱虫灯捕获的昆虫进行拍摄。拍摄过程中需要注意保持相机的稳定性和光线的一致性，以确保获取的图像质量符合后续处理要求。本次研究共收集了3300张田间灯诱昆虫图片，涵盖了多种常见的农业害虫种类。

  数据标注是数据集构建的核心环节，直接影响模型的训练效果。本次研究采用VOTT（Visual Object Tagging Tool）标注软件对采集到的昆虫图片进行标记和分类。标注过程中，首先需要定义昆虫的类别体系，根据农业生产中的实际需求，本次研究选取了8类常见的田间害虫作为识别目标。然后，标注人员需要对每张图片中的昆虫进行框选，绘制出准确的边界框，并为每个边界框分配对应的类别标签。标注完成后，生成包含图像路径、边界框坐标和类别标签的标注文件，格式采用主流的Pascal VOC或COCO格式，以便与后续的深度学习框架兼容。

  数据预处理主要包括图像格式统一、尺寸调整和质量优化等操作。首先，将所有采集到的图像转换为统一的格式（如JPEG）和色彩空间（如RGB），以便后续处理。然后，根据模型的输入要求，将图像调整为固定的尺寸（如416×416像素），这有助于提高模型训练的效率和稳定性。此外，还需要对图像进行质量检查，去除模糊、过曝或欠曝的低质量图像，确保数据集的整体质量。

  数据增强是提高模型泛化能力的重要手段，尤其是在训练数据有限的情况下。本次研究采用多种数据增强技术对训练集图像进行扩充，包括仿射变换（如旋转、缩放、平移、翻转）、色彩调整（如亮度、对比度、饱和度变化）、噪声添加（如高斯噪声、椒盐噪声）和模糊处理（如高斯模糊、运动模糊）等。通过这些数据增强操作，原始的3000张训练集图像被扩充到12000张，大大丰富了训练数据的多样性，有助于模型更好地学习昆虫的特征，提高模型的鲁棒性和泛化能力。

  最后，将构建好的数据集划分为训练集、验证集和测试集。其中，训练集用于模型参数的学习，验证集用于模型超参数的调优和训练过程的监控，测试集用于模型性能的最终评估。本次研究中，训练集包含12000张图像（含增强数据），验证集包含150张图像，测试集包含300张图像。划分比例的选择综合考虑了数据量的大小和模型评估的可靠性，确保测试集能够客观反映模型在实际应用中的性能。

功能模块介绍

  图像预处理模块承担着优化原始图像、提升后续检测识别准确性的关键任务，主要涵盖图像格式转换、尺寸调整、图像增强和噪声去除等功能。格式转换功能将不同格式的原始图像统一为标准 JPEG 格式，保障后续处理的兼容性；尺寸调整功能将图像规范为 416×416 像素的固定尺寸，以适配目标检测模型的输入要求；图像增强功能通过调整亮度、对比度、饱和度等参数改善图像视觉质量，增强昆虫特征的可辨识度；噪声去除功能则借助高斯滤波、中值滤波等算法消除图像噪声，降低对后续处理的干扰。该模块的设计需平衡实时性与准确性：一方面预处理操作需高效执行以保障系统实时性能，另一方面不能过度改变图像原始特征以免影响检测识别效果，因此需综合考量算法复杂度与处理效果，选择适配具体应用场景的预处理方案。
  目标检测与识别模块是整个系统的核心，基于深度学习目标检测算法实现，负责分析预处理后的图像、检测昆虫目标并识别其类别，主要包含特征提取、目标定位和类别识别三个子模块。特征提取子模块采用 DarkNet53 深度卷积神经网络作为基础提取网络，通过 53 个卷积层自动学习昆虫的多尺度特征信息，为后续处理提供可靠支撑；目标定位子模块采用 YOLOv3 等 One-Stage 目标检测算法，将检测问题转化为回归问题，通过划分图像网格、多尺度特征融合和锚框机制，直接预测昆虫目标的边界框坐标，实现不同尺度目标的准确定位；类别识别子模块采用 Softmax 分类器，基于提取的特征信息对目标进行类别概率预测，输出概率最高的类别作为识别结果，可支持 8 类常见田间害虫的识别。其工作流程为：预处理后的图像输入特征提取子模块得到多尺度特征图，特征图同步传入目标定位子模块预测边界框、传入类别识别子模块预测类别概率，最后通过非极大值抑制（NMS）算法过滤冗余检测结果，输出最终的检测识别结果。

算法理论

  深度学习是机器学习的一个重要分支，其核心思想是通过构建多层神经网络模型，自动学习数据中的特征表示，从而实现对复杂问题的建模和预测。深度学习的理论基础包括神经网络结构、激活函数、损失函数和优化算法等。

深度学习

  神经网络是深度学习的基本模型，由输入层、隐藏层和输出层组成。输入层接收原始数据，隐藏层负责特征学习和转换，输出层输出最终的预测结果。神经网络的层数和每层的神经元数量是影响模型性能的重要超参数，通常来说，更深的网络和更多的神经元能够学习更复杂的特征表示，但也容易导致过拟合问题。

  激活函数是神经网络中的重要组成部分，用于引入非线性变换，使网络能够学习复杂的非线性关系。常用的激活函数包括Sigmoid、Tanh、ReLU和Leaky ReLU等。其中，ReLU激活函数由于其计算简单、收敛速度快等优点，在深度学习中得到广泛应用损失函数用于衡量模型预测结果与真实标签之间的差异，是模型训练的目标函数。常用的损失函数包括均方误差损失（MSE）、交叉熵损失（Cross-Entropy）等。在分类任务中，交叉熵损失通常比均方误差损失具有更好的性能。优化算法用于更新模型的参数，最小化损失函数。常用的优化算法包括随机梯度下降（SGD）、动量法（Momentum）、RMSprop和Adam等。这些优化算法通过不同的方式估计梯度，加速模型的收敛过程。

卷积神经网络

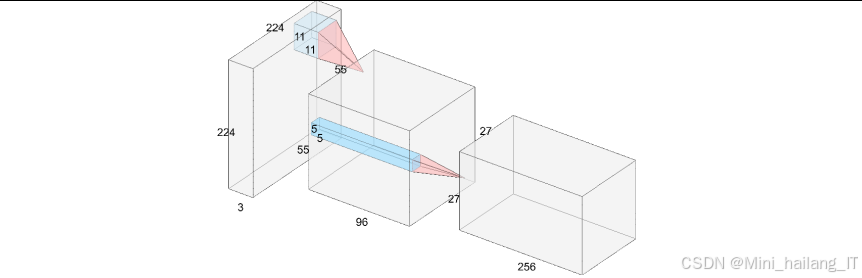

  卷积神经网络（CNN）是深度学习中专门用于处理图像等网格数据的神经网络结构，其核心思想是利用卷积操作提取图像的局部特征，并通过权重共享减少模型参数。卷积神经网络的主要组成部分包括卷积层、激活层、池化层和全连接层。

• 卷积层是卷积神经网络的核心，负责提取图像的局部特征。卷积层通过卷积核（滤波器）与输入图像进行卷积操作，生成特征图。卷积核的大小、步长和填充方式是影响卷积操作的重要参数。卷积操作具有局部连接和权重共享的特点，能够有效减少模型参数，提高训练效率。

• 激活层用于对卷积层的输出进行非线性变换，增强网络的表达能力。常用的激活函数包括ReLU、Leaky ReLU等。激活层通常紧跟在卷积层之后，形成“卷积-激活”的基本单元。

• 池化层用于对特征图进行降采样，减少特征图的尺寸和参数数量，同时保留重要的特征信息。常用的池化操作包括最大池化和平均池化。池化层能够提高网络的尺度不变性和旋转不变性，增强模型的泛化能力。

• 全连接层用于将卷积层和池化层提取的特征映射到最终的输出空间，实现分类或回归任务。全连接层中的每个神经元与上一层的所有神经元相连，能够综合利用前面各层提取的特征信息。

目标检测算法

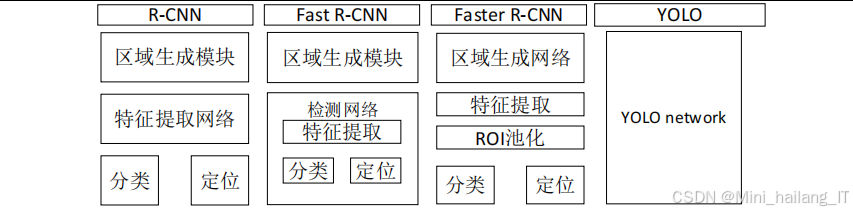

  目标检测是计算机视觉中的重要任务，旨在从图像中检测出目标的位置并识别其类别。根据检测流程的不同，目标检测算法可以分为Two-Stage和One-Stage两大类：

• Two-Stage目标检测算法将检测过程分为两个阶段：首先生成候选区域（Region Proposal），然后对候选区域进行分类和边界框回归。代表性的Two-Stage算法包括R-CNN、Fast R-CNN和Faster R-CNN等。Two-Stage算法通常具有较高的检测精度，但检测速度较慢，难以满足实时应用需求。

• One-Stage目标检测算法将目标检测问题转化为直接的回归问题，一次性预测出目标的边界框和类别。代表性的One-Stage算法包括YOLO、SSD和RetinaNet等。One-Stage算法通常具有较快的检测速度，但检测精度略低于Two-Stage算法。

  YOLOv3是本次研究采用的目标检测算法，它是YOLO系列算法的第三个版本，在检测精度和速度方面取得了较好的平衡。YOLOv3的主要特点包括：采用DarkNet53作为基础特征提取网络，利用多尺度特征融合提高对不同尺度目标的检测能力，使用锚框机制和 logistic回归实现目标的定位和分类。YOLOv3的检测流程如下：将输入图像划分为S×S个网格，每个网格负责预测落入该网格内的目标；每个网格生成B个边界框，以及每个边界框的置信度和类别概率；最后，通过非极大值抑制（NMS）算法过滤掉冗余的检测结果，得到最终的检测结果。

相关代码介绍

  YOLOv3模型的构建是实现目标检测的核心，以下是使用TensorFlow和Keras框架构建YOLOv3模型的代码：

import tensorflow as tf
from tensorflow.keras.layers import Input, Conv2D, BatchNormalization, LeakyReLU, Add, UpSampling2D
from tensorflow.keras.models import Model

# 卷积块定义
def conv_block(inputs, filters, kernel_size, strides=1):
    x = Conv2D(filters, kernel_size, strides=strides, padding='same', use_bias=False)(inputs)
    x = BatchNormalization()(x)
    x = LeakyReLU(alpha=0.1)(x)
    return x

# 残差块定义
def residual_block(inputs, filters):
    x = conv_block(inputs, filters//2, 1)
    x = conv_block(x, filters, 3)
    x = Add()([inputs, x])
    return x

# DarkNet53特征提取网络
def darknet53(inputs):
    # 初始卷积层
    x = conv_block(inputs, 32, 3)

    # 下采样和残差块
    x = conv_block(x, 64, 3, strides=2)
    for _ in range(1):
        x = residual_block(x, 64)

    x = conv_block(x, 128, 3, strides=2)
    for _ in range(2):
        x = residual_block(x, 128)

    x = conv_block(x, 256, 3, strides=2)
    for _ in range(8):
        x = residual_block(x, 256)

    # 保存中间特征图，用于多尺度融合
    feat1 = x

    x = conv_block(x, 512, 3, strides=2)
    for _ in range(8):
        x = residual_block(x, 512)

    # 保存中间特征图，用于多尺度融合
    feat2 = x

    x = conv_block(x, 1024, 3, strides=2)
    for _ in range(4):
        x = residual_block(x, 1024)

    # 保存最终特征图，用于多尺度融合
    feat3 = x

    return feat1, feat2, feat3

# YOLOv3头部网络
def yolo_head(inputs, num_anchors, num_classes):
    filters = num_anchors * (5 + num_classes)
    x = Conv2D(filters, 1, strides=1, padding='same')(inputs)
    return x

# YOLOv3模型定义
def yolov3(input_shape, num_anchors, num_classes):
    inputs = Input(shape=input_shape)

    # 特征提取
    feat1, feat2, feat3 = darknet53(inputs)

    # 多尺度特征融合和检测头
    # 这里仅展示模型结构的基本框架，完整实现需要包含特征融合的详细步骤

    # 输出层
    output1 = yolo_head(feat1, num_anchors, num_classes)
    output2 = yolo_head(feat2, num_anchors, num_classes)
    output3 = yolo_head(feat3, num_anchors, num_classes)

    model = Model(inputs=inputs, outputs=[output1, output2, output3])
    return model

# 模型实例化
input_shape = (416, 416, 3)
num_anchors = 3
num_classes = 8
model = yolov3(input_shape, num_anchors, num_classes)

# 打印模型结构
model.summary()

  这段代码主要实现了YOLOv3模型的构建，包括DarkNet53特征提取网络和YOLOv3头部网络。首先，定义了卷积块和残差块等基本组件；然后，构建了DarkNet53特征提取网络，该网络包含53个卷积层和多个残差块，能够有效提取图像的多尺度特征；接着，定义了YOLOv3头部网络，用于生成检测结果；最后，将特征提取网络和头部网络组合起来，形成完整的YOLOv3模型。

  模型训练与评估是验证模型性能的重要环节，以下是使用TensorFlow框架实现的模型训练与评估代码：

import tensorflow as tf
from tensorflow.keras.optimizers import Adam
from tensorflow.keras.callbacks import ModelCheckpoint, EarlyStopping, ReduceLROnPlateau
import os

# 模型配置
input_shape = (416, 416, 3)
num_anchors = 3
num_classes = 8
batch_size = 16
epochs = 100
learning_rate = 1e-4

# 创建模型
model = yolov3(input_shape, num_anchors, num_classes)

# 编译模型
optimizer = Adam(learning_rate=learning_rate)
model.compile(optimizer=optimizer, loss='categorical_crossentropy', metrics=['accuracy'])

# 回调函数配置
checkpoint_dir = 'path/to/checkpoints'
os.makedirs(checkpoint_dir, exist_ok=True)

checkpoint = ModelCheckpoint(
    os.path.join(checkpoint_dir, 'yolov3_model-{epoch:02d}-{val_loss:.4f}.h5'),
    monitor='val_loss',
    save_best_only=True,
    save_weights_only=True,
    mode='min',
    verbose=1)

early_stopping = EarlyStopping(
    monitor='val_loss',
    patience=10,
    mode='min',
    verbose=1)

reduce_lr = ReduceLROnPlateau(
    monitor='val_loss',
    factor=0.1,
    patience=5,
    mode='min',
    verbose=1)

callbacks = [checkpoint, early_stopping, reduce_lr]

# 模型训练
history = model.fit(
    train_generator,
    steps_per_epoch=train_generator.samples // batch_size,
    epochs=epochs,
    validation_data=val_generator,
    validation_steps=val_generator.samples // batch_size,
    callbacks=callbacks,
    verbose=1)

# 模型评估
test_loss, test_accuracy = model.evaluate(
    test_generator,
    steps=test_generator.samples // batch_size,
    verbose=1)

print('Test Loss:', test_loss)
print('Test Accuracy:', test_accuracy)

  这段代码主要实现了模型的训练和评估过程。首先，配置模型的超参数，包括输入形状、锚框数量、类别数量、批次大小、训练轮数和学习率等；然后，创建YOLOv3模型并使用Adam优化器进行编译；接着，配置回调函数，包括模型检查点（保存最佳模型权重）、早停（防止过拟合）和学习率衰减（提高训练效率）；最后，使用训练集数据训练模型，并使用测试集数据评估模型性能。

总结

  本研究提出了一种基于深度学习的田间灯诱昆虫自动检测与识别方法，该方法利用YOLOv3算法实现了对田间灯诱昆虫的自动检测与识别。研究过程包括数据集构建、模型选择与优化、系统设计与实现等多个环节。

• 数据集构建：收集了大量田间灯诱昆虫图像，并进行了标注和预处理。在模型选择与优化方面，采用了YOLOv3算法，并通过数据增强、模型优化等方法提高了模型的性能。在系统设计与实现方面，设计了一套完整的田间灯诱昆虫自动检测与识别系统，包括图像采集模块、图像预处理模块、目标检测与识别模块等。

• 将计算机视觉技术、深度学习技术与农业生产实际相结合，实现了田间灯诱昆虫的自动检测与识别，为农业病虫害监测提供了新的技术手段。此外，该研究还采用了多种技术手段，包括数据增强、模型优化、图像预处理等，提高了模型的性能和系统的实用性。
