二、17【FPGA】无源蜂鸣器驱动实验

前言

学习说明此文档为本人的学习笔记，注重实践，关于理论部分会给出相应的学习链接。

学习视频：是根据野火FPGA视频教程——第二十讲
https://www.bilibili.com/video/BV1nQ4y1Z7zN?p=3

理论学习

     蜂鸣器按其结构可分为电磁式蜂鸣器和压电式蜂鸣器两种类型。压电式蜂鸣器是以压电陶瓷的压电效应，来带动金属片的振动而发声；而电磁式蜂鸣器则是用电磁的原理，通电时将金属振动膜吸下，不通电时以振动膜的弹力弹回。由于两种蜂鸣器发声原理不同，电压式结构简单耐用但音调单一、音色差，适用于报警器等设备；而电磁式由于音色好，所以多用于语音、音乐等设备。

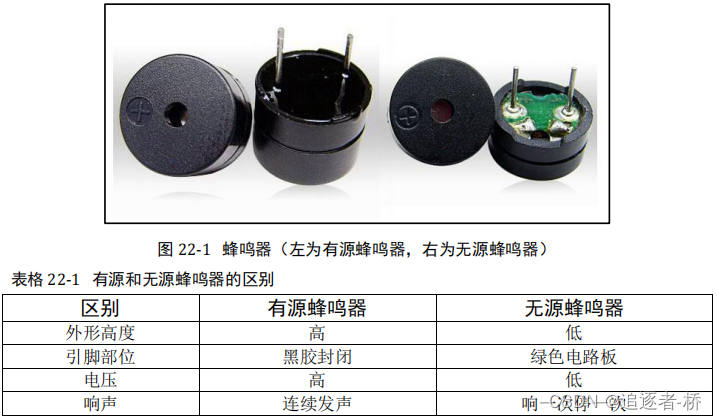

        蜂鸣器按其是否带有信号源又分为有源蜂鸣器和无源蜂鸣器。有源蜂鸣器的内部装有集成电路，不需要音频驱动电路，只需要接通直流电源就能直接发出声响。而无源蜂鸣器只有外加音频驱动信号才能发出声响。

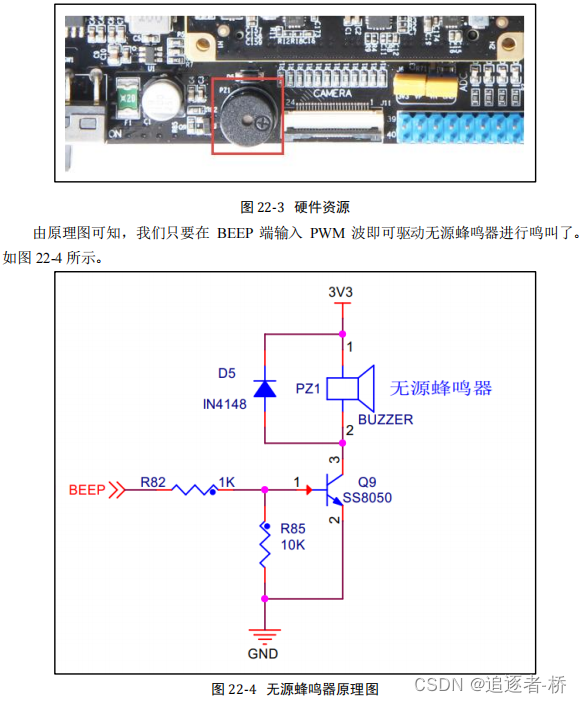

无源蜂鸣器的驱动原理：

无源蜂鸣器与有缘蜂鸣器不同，因其内部不带震荡源，所以其无法向有缘蜂鸣器那样直接用直流信号驱动，这里需要使用 PWM 方波才能驱动其发声。

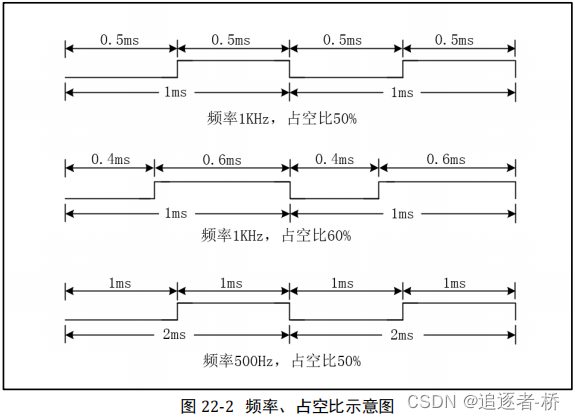

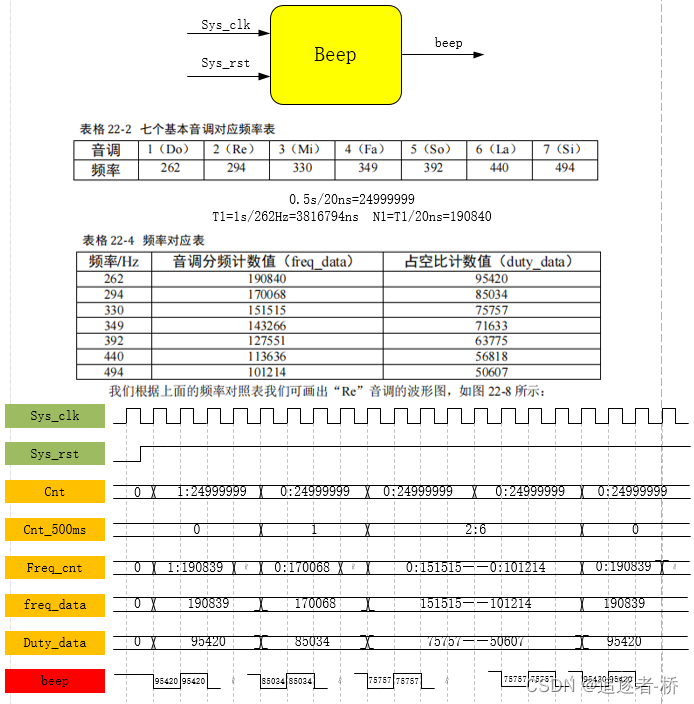

我们只要控制输入的 PWM 方波，输入不同的 PWM 方波发出的声音就不一样了。而不同频率和占空比的方波发出的声音是不同的，其中频率对音调有影响，占空比对音量大小有影响。所以我们只需产生不同频率和占空比的 PWM 方波去驱动无源蜂鸣器就能让无源蜂鸣器发出不同的音调了。
