概述

如何判断芯片正常启动，芯片上电后，能够正确的执行程序代码，这是最好的判断依据。例如芯片正常工作的电压为1.64V(不同的芯片正常工作的电压可能不一样)。芯片启动时间为，供电电压上升到1.64V之后，到芯片正常工作的时间，在这个时间内，主要经历了芯片等待时钟稳定、FLASH初始化、读取FLASH TRIM值等操作。

在启动代码中，添加IO口高电平输出程序，然后通过示波器进行测试，能够精准的测量出芯片的启动时间。即测量电压1.64V到IO口的上升沿时间间隔，其中IO口上升沿汇编指令操作，理论上不能计算到芯片启动时间中。

代码配置

因为内核不一样，IO口置高的汇编程序也不一样，例如,对PB02配置为高电平输出，汇编代码如下。

CK80x系列：

  //set pb0.2 out
  lrw r1,0x60002000
  movi r2,0x200
  st.w r2,(r1,0x0)

  //set pb0.2 high
  lrw r1,0x6000200c
  movi r2,0x04
  st.w r2,(r1,0x0)

E90x系列：

  //set pb0.2 out
   la a1,0x60002000
   la a2,0x200
   sw a2,(a1)

   //set pb0.2 high
   la a1,0x6000200c
   la a2,0x04
   sw a2,(a1)

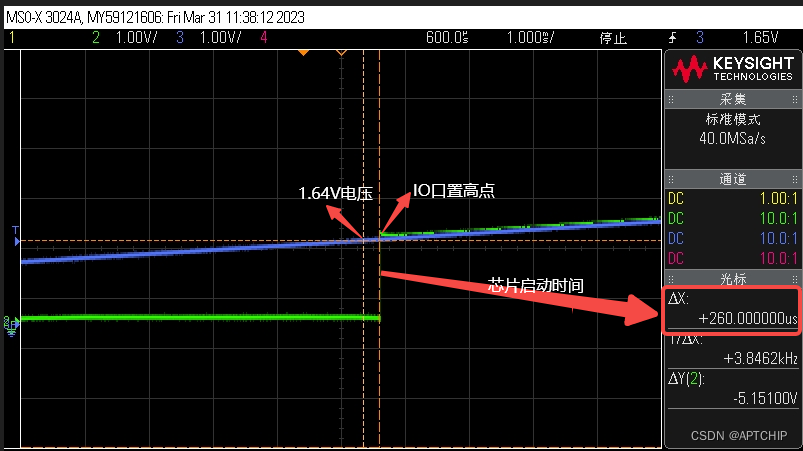

实操图(APT32F173X芯片)

工具：示波器、电源（可配置输出电压斜率）。

注意事项

IO口置高汇编代码，需要放在启动代码的最前面，这样可最大程度上规避，代码造成的测量误差。
