ADSP-21489用SigmaStudio+（SS+）来做开发的详解二、软件从0开始

作者的话

上一篇在SigmaStudio Plus上把程序跑起来了，但是直接调用的ADI例程，本章就说一说细节，从0新建一个工程，怎么最终让21489在SS+软件里RUN起来。

前提条件，我们已经默认烧写好了FW固件，只做SS+的开发。

硬件准备

ADSP-21489EVB开发板

产品链接：

https://item.taobao.com/item.htm?id=539694123232<k2=1750128236385fy5gdxaej6f8hdri4agsyj&spm=a21xtw.29178619.0.0

AD-HP530ICE仿真器（或AD-ICE2000仿真器，OP用的是这个比较贵的高速仿真器）

产品链接：

https://item.taobao.com/item.htm?id=38007242820<k2=17501282940374r5bl04pnn59jjv2o6vqgw&spm=a21xtw.29178619.0.0

USBi仿真器

产品链接：

https://item.taobao.com/item.htm?id=38242936768<k2=17501283322398ezlqnriuqk1tlne9hvff6&spm=a21xtw.29178619.0.0

5V2A电源适配器
音频线若干
MINI USB线两条

手机作为模拟音源输入
耳机作为模拟音源输出

软件准备

CCES2.11.1（CCES有很多版本，我用的是这个版本）
SigmaStudio+2.2.0（后面就写作SS+）

安装这两个软件都是全部下一步，没什么可说的。

CCES需要注册才可以使用，我们可以申请ADI官方提供的正版试用序列号（不懂的可以私信OP）。SS+是完全免费的，直接下一步安装完成即可。

硬件环境搭建

当我们把FW烧写到板子上之后，就只需要用USBi接开发板就可以做SS+的调试啦。

SS+从0开始

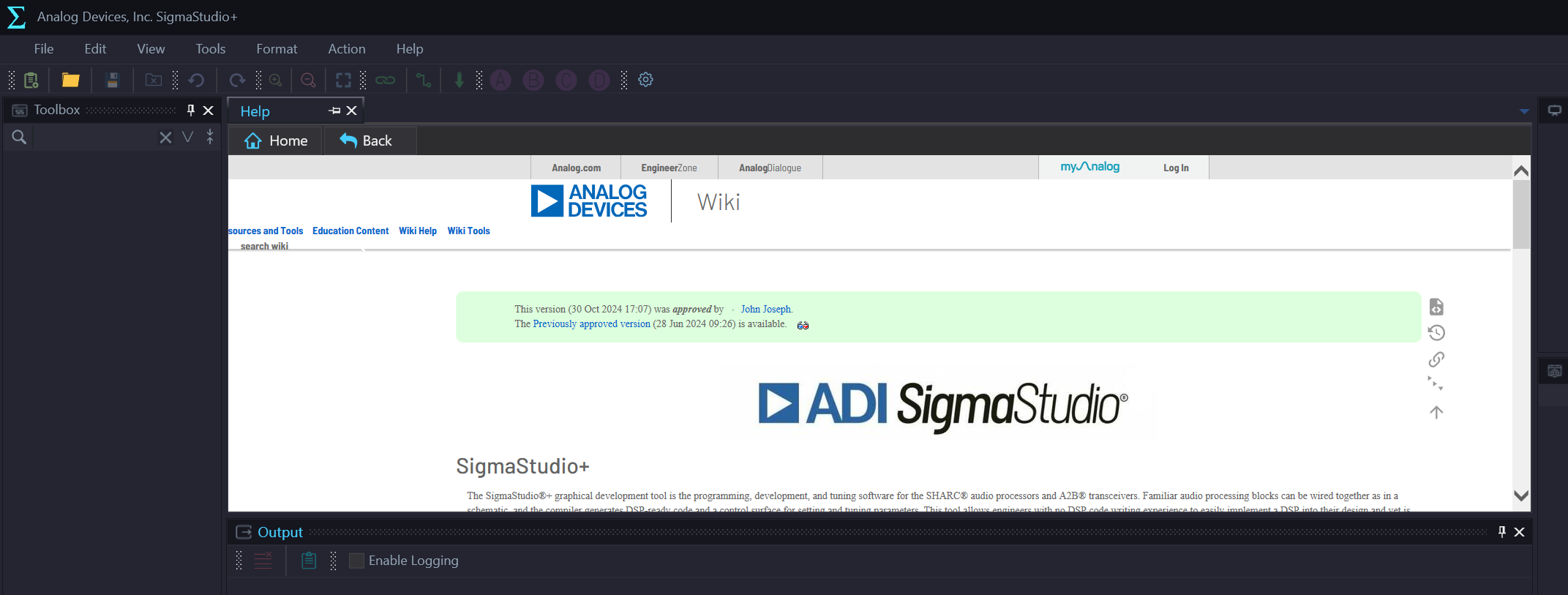

我用的是SS+2.2.0，先打开软件。

桌面有快捷方式，直接点就行了。

有兄弟可能就会有疑问，这所有软件不都这么干么？为啥你还多此一举的说一说。那你就有所不知了，ADI的软件，有很多都装完桌面没有快捷方式，你需要到开始里头去找：

这里就额外说一下，你如果要用ADI的DSP软件，在桌面上找不到快捷方式，那你就从“开始”，Analog Device文件夹里头就有。

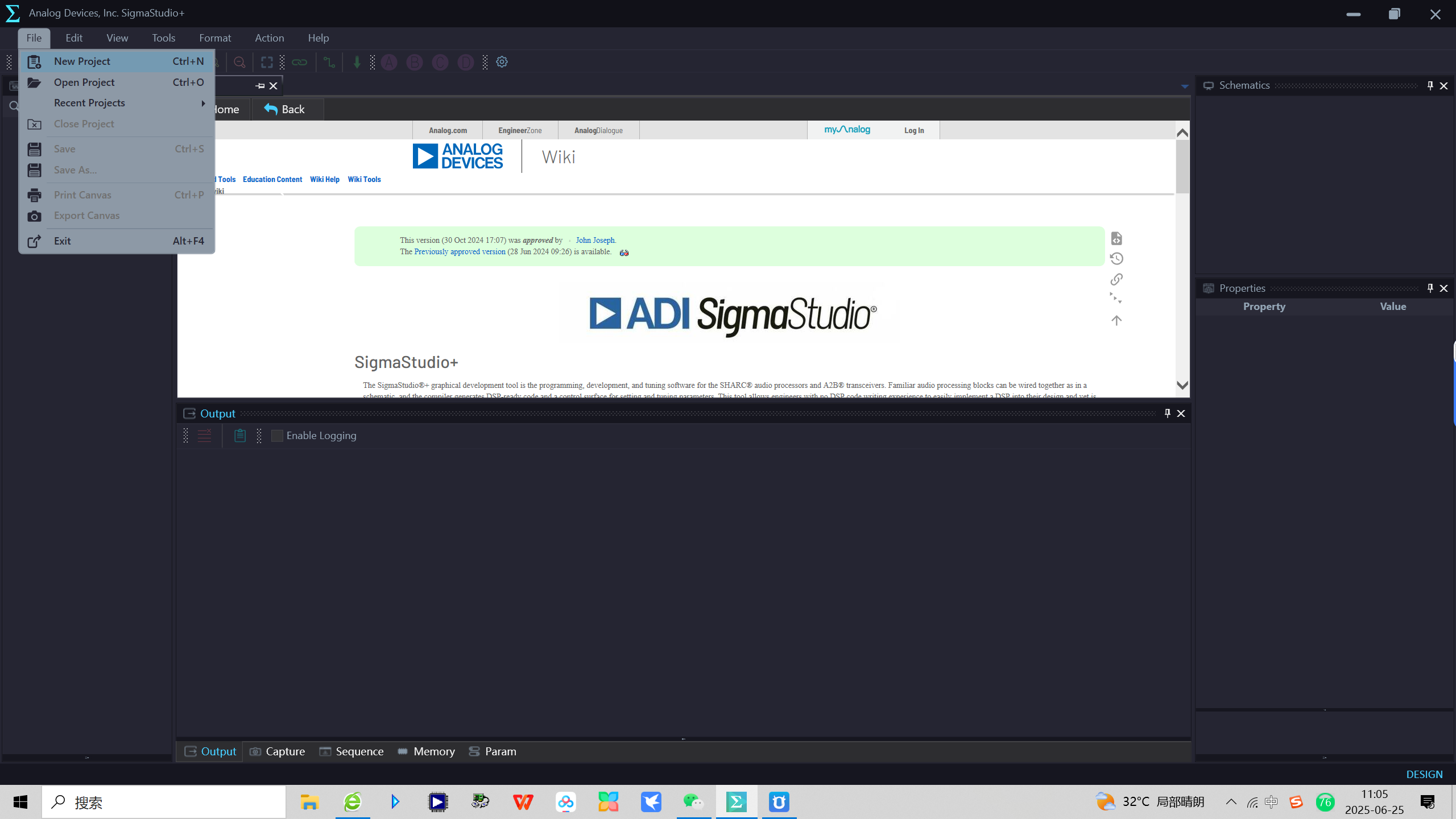

新建工程和打开工程，都在File里，很常规。

我们这里就新建一个工程：

New Project：

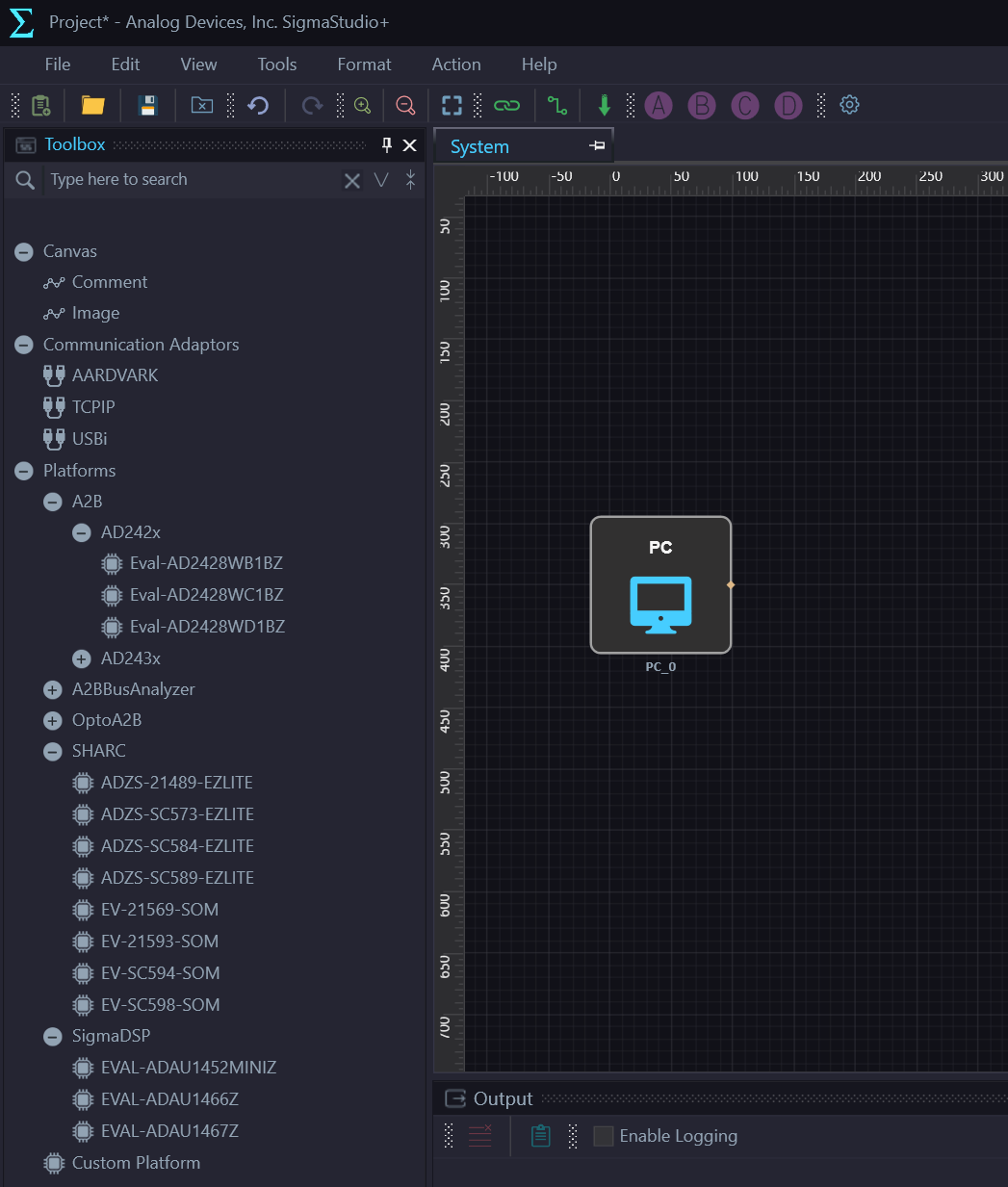

这里简单说一下，Platforms，就是字面意思，平台，SS+当下能够支持的DSP型号汇总，就说SHARC类，当下能支持的有21489、SC573、SC584、SC589、21569、21593、SC594、SC598。

后面新出的SHARC，也许就要等新软件版本再加进来了。但从目前的情况看，老SHARC比如2147X，2146X，2136X等，就不会做支持了。

同样ADAU系列，过了这么久，也就只有ADAU1452、ADAU1466、ADAU1467能够用SS+，像我们以前用的非常多的ADAU1701、ADAU1761、ADAU1787等型号，大概率SS+是不会支持的。

所以如果SS+在这个Platforms里没有，那么就不支持，我们还是回去用传统的Sigmastudio就好了。

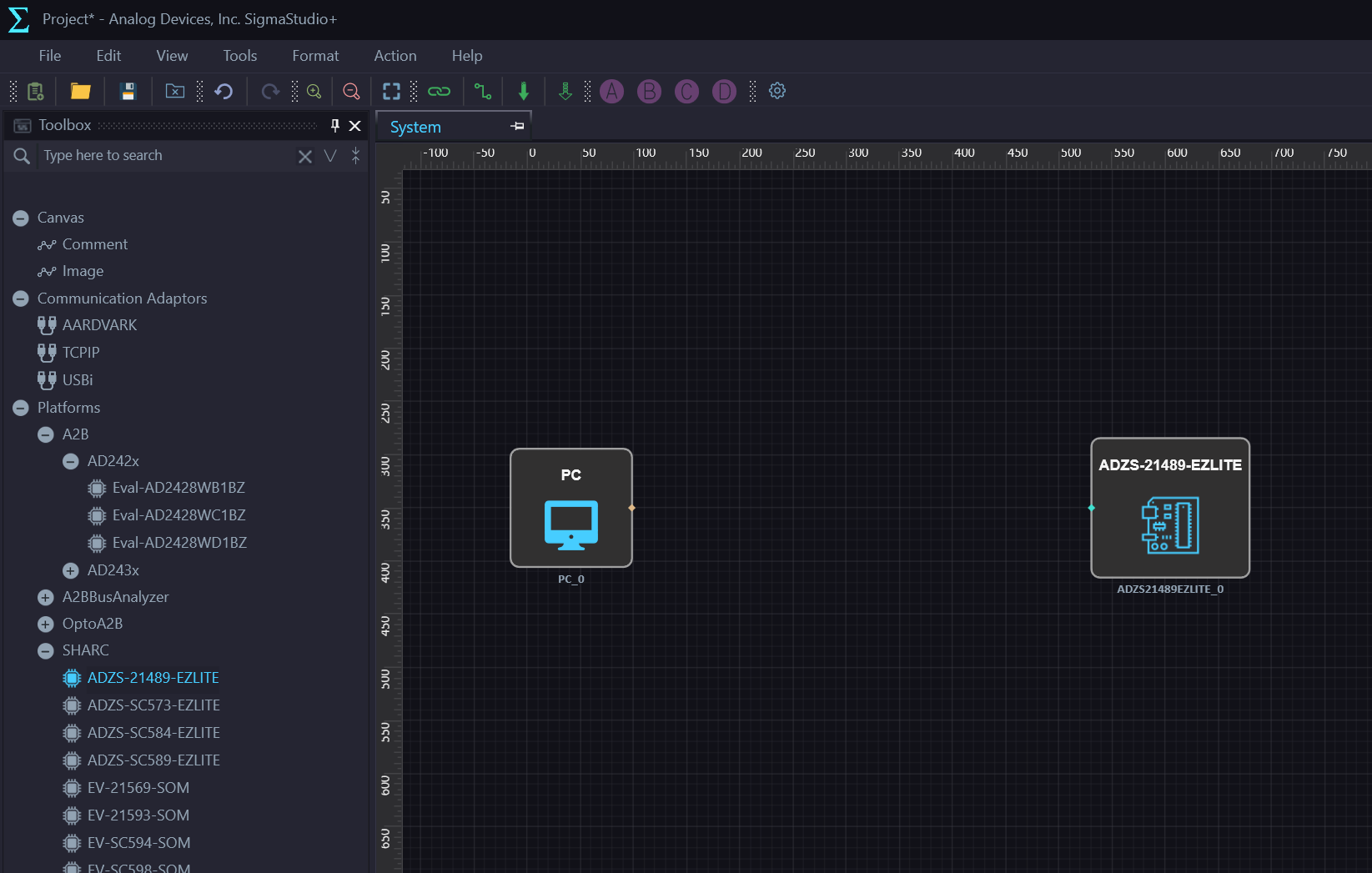

话不多说，我们直接把21489给拖出来：

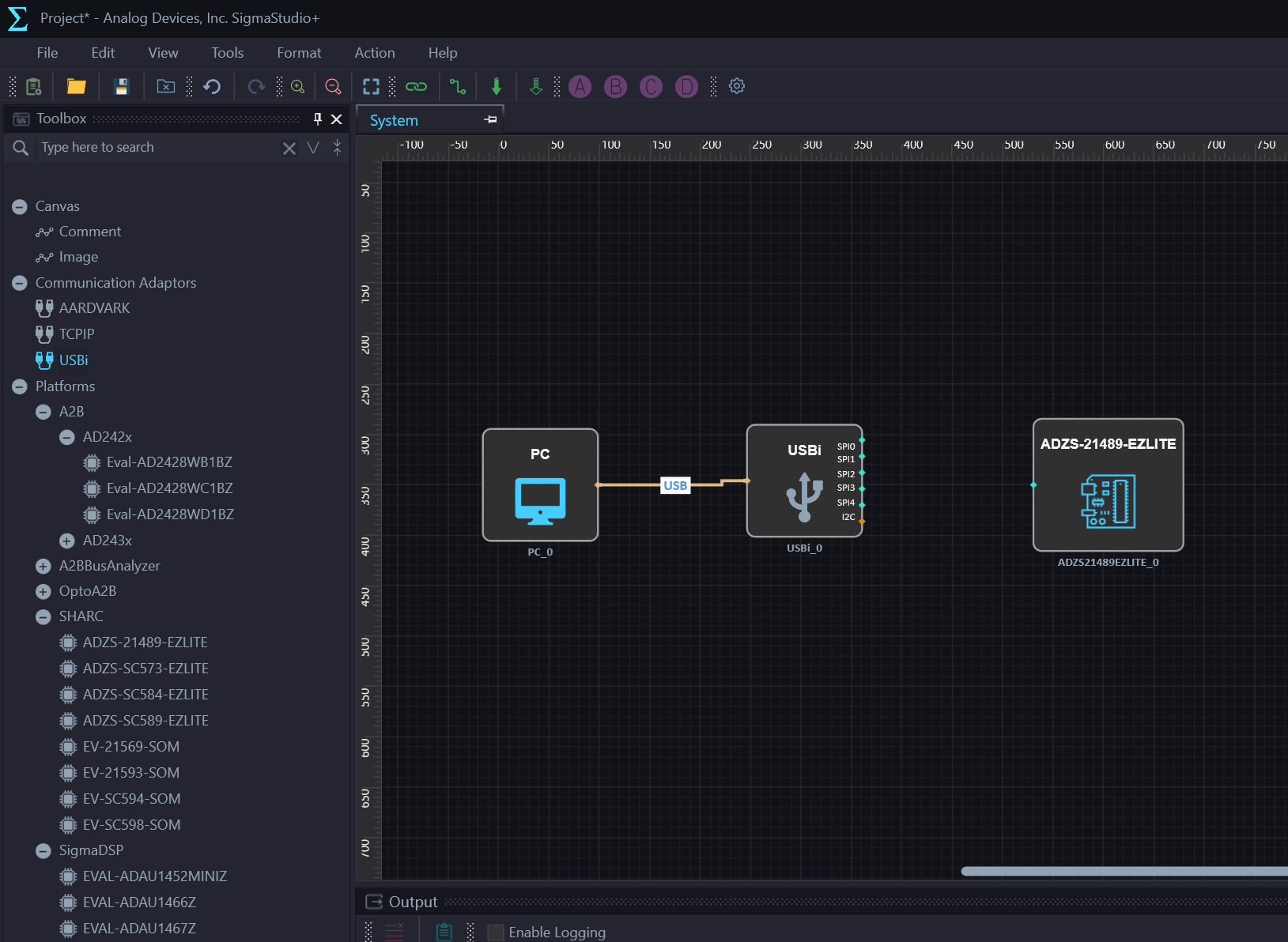

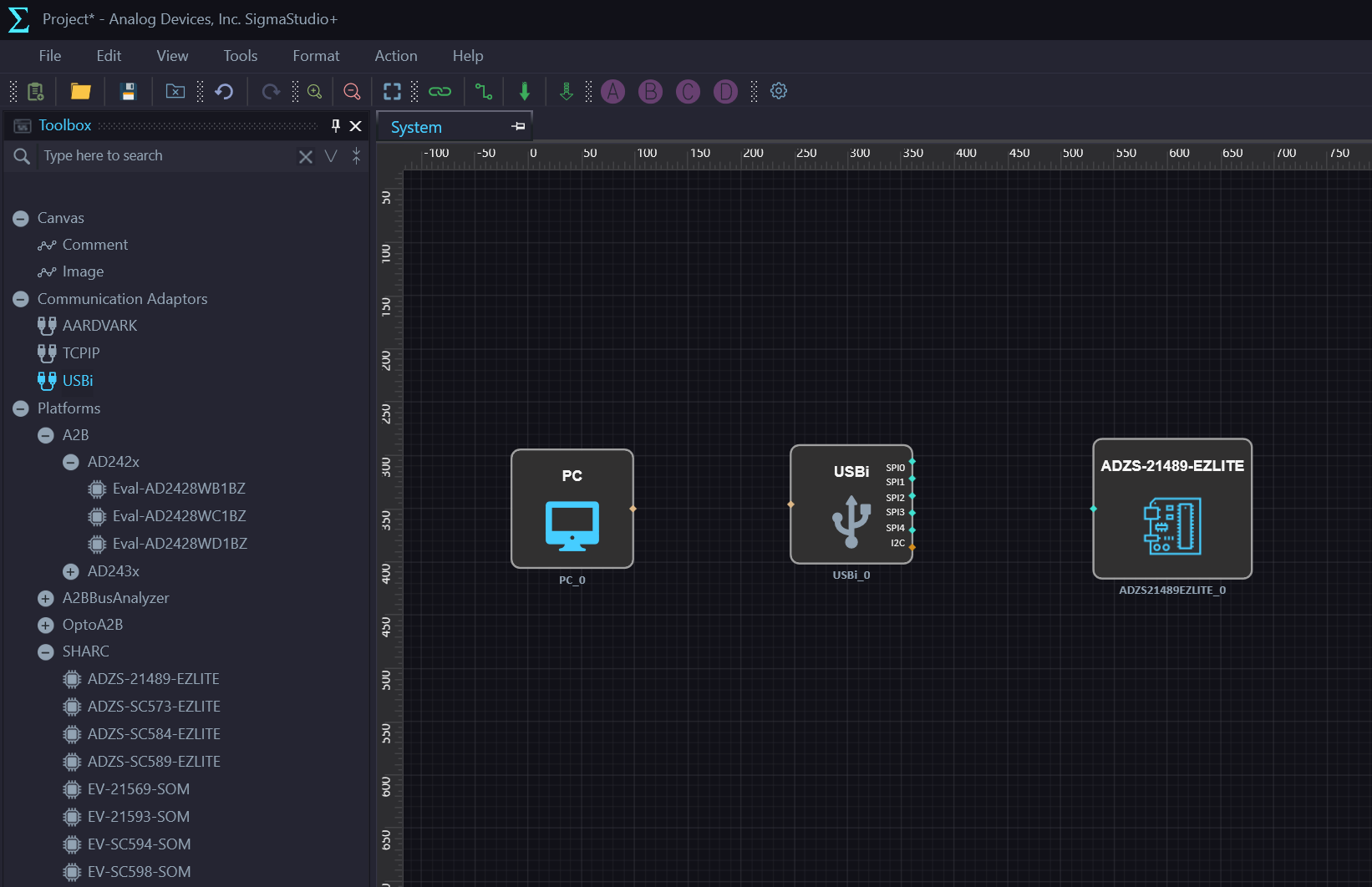

不管是SS+还是SS，都是用USBi调试的，所以我们当然也需要把USBi给拖出来了：

逻辑连线，PC直接跟USBi连，这没什么可说的，就只有一个点对点：

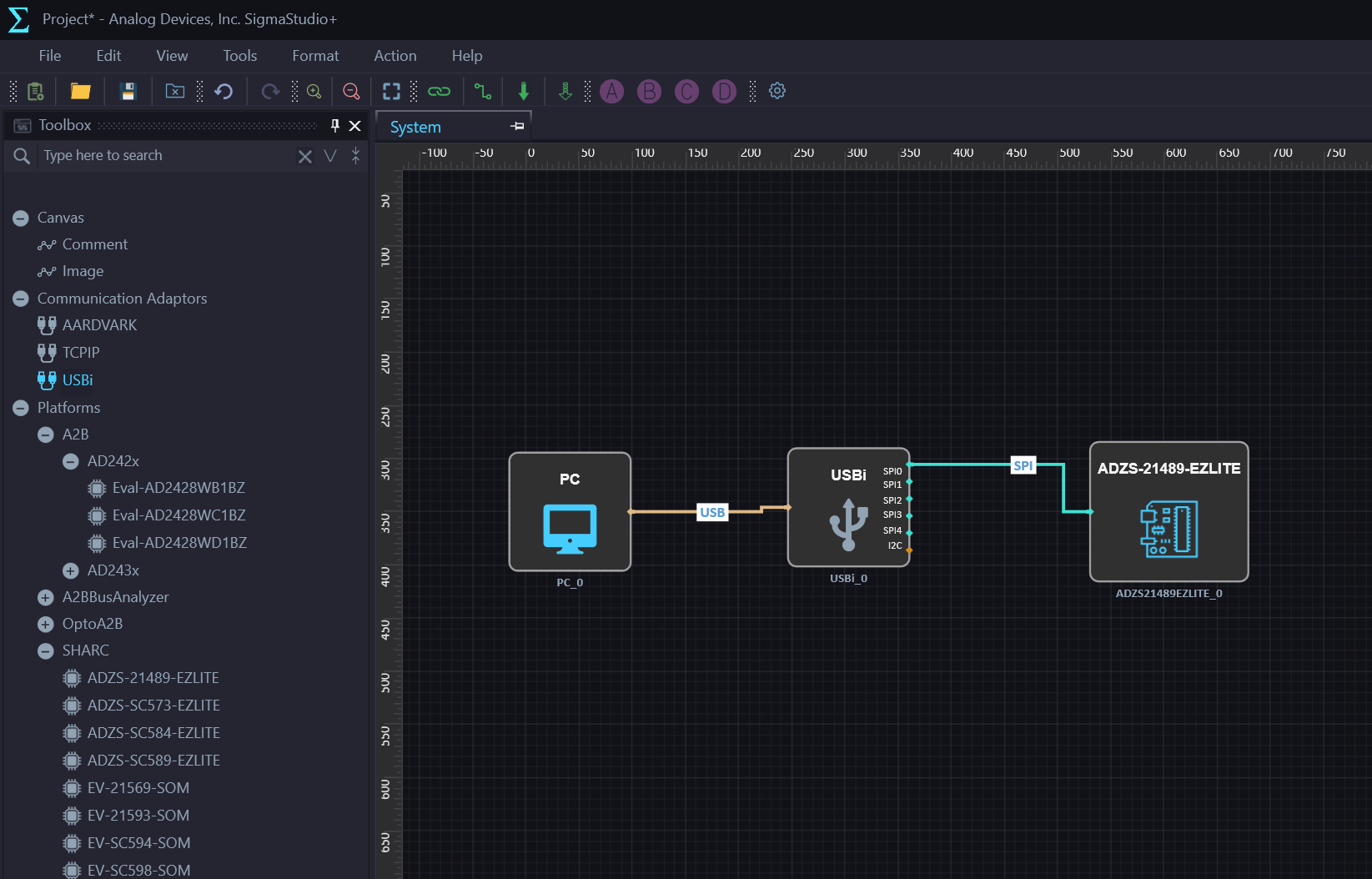

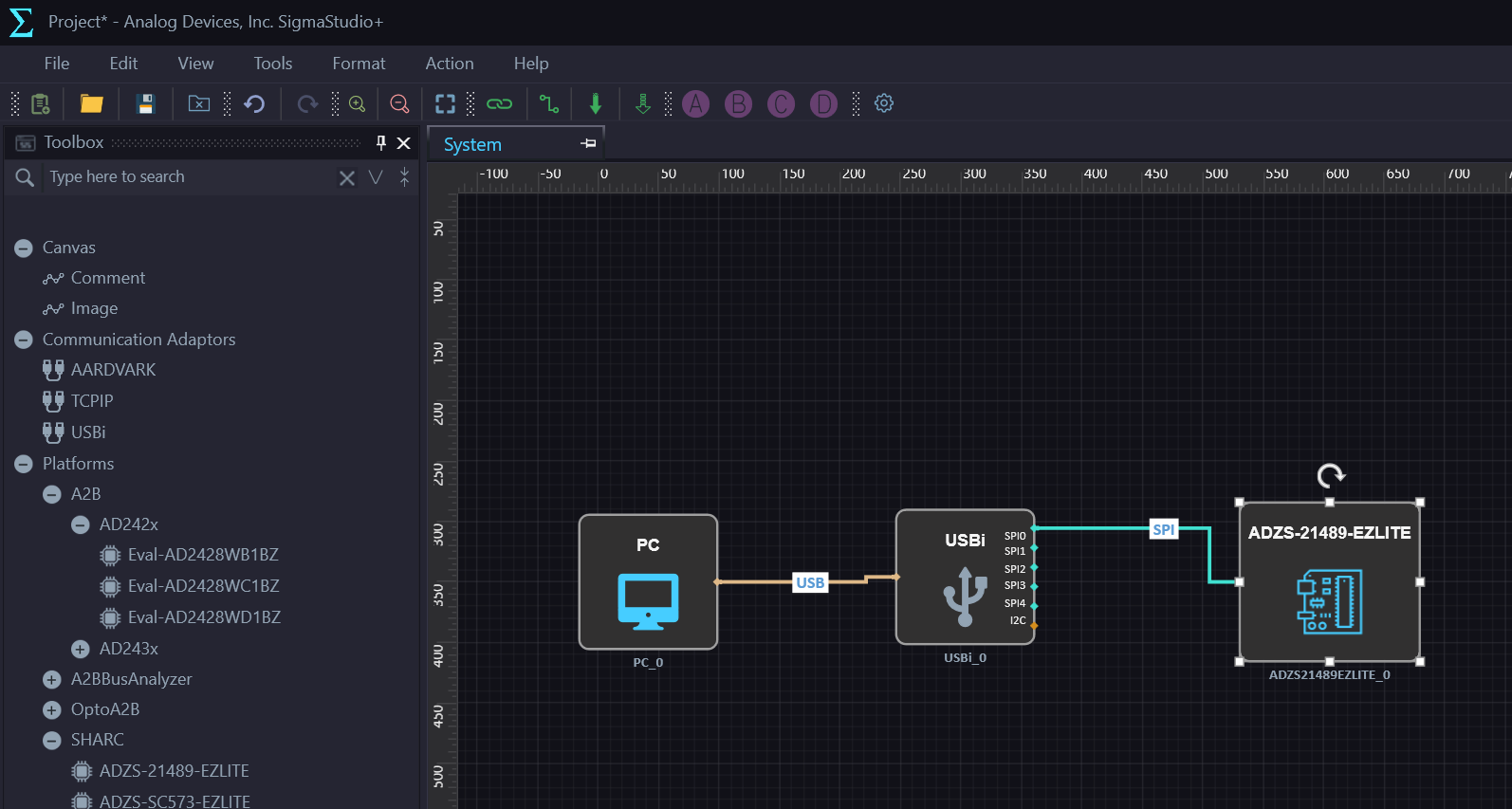

USBi和21489，因为我们的硬件是原厂参考设计，用的SPI0，那我就直接用SPI0和21489接：

以上，最基础的环境就搭建好了，下一步开始做细节配置。

软件配置

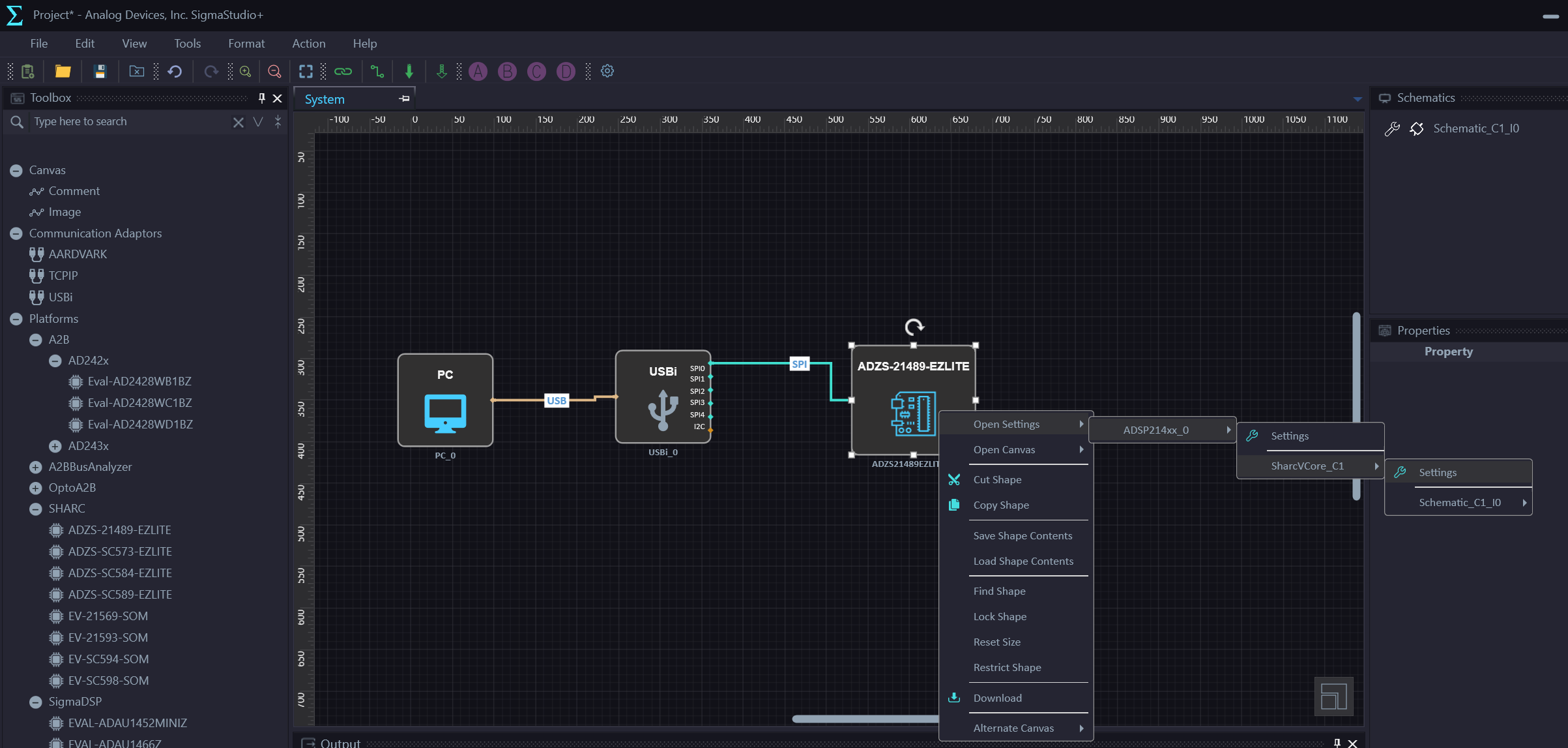

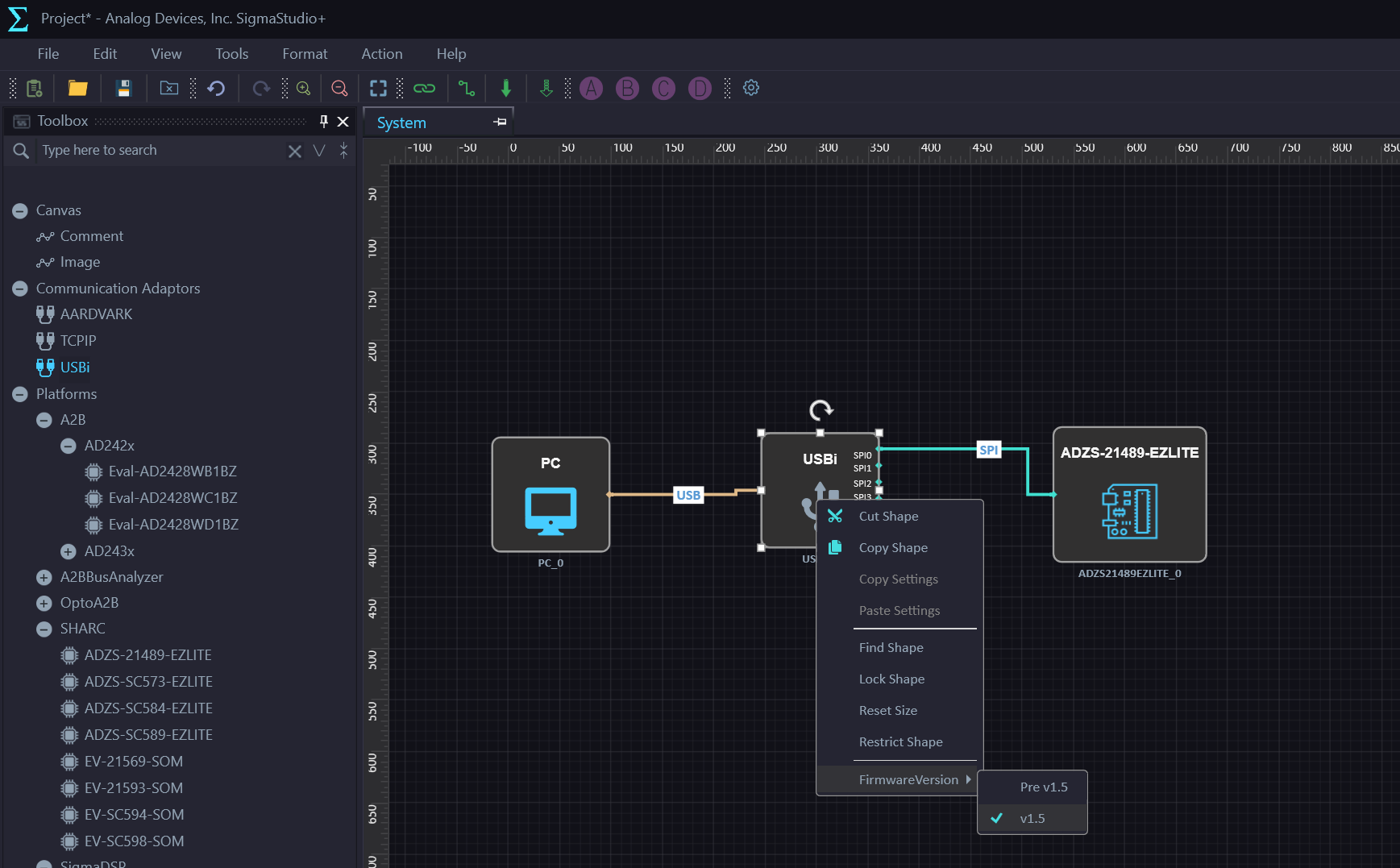

如上图，鼠标右键，选USBi的固件版本，OP的USBi都是最新的1.5版，所以我就选1.5，实测1.5版也是对SS+支持得最好的版本，老款1.4固件的USBi的兄弟们可以来找OP升级固件。

设置好后，我们就要配置21489了，其实新建的这个工程默认就给你大部分都配好了，因为你得硬件就是原厂参考设计，他这个软件里的各种默认参数就是对照你的21489EVB开发板硬件来的，是不是很省事。

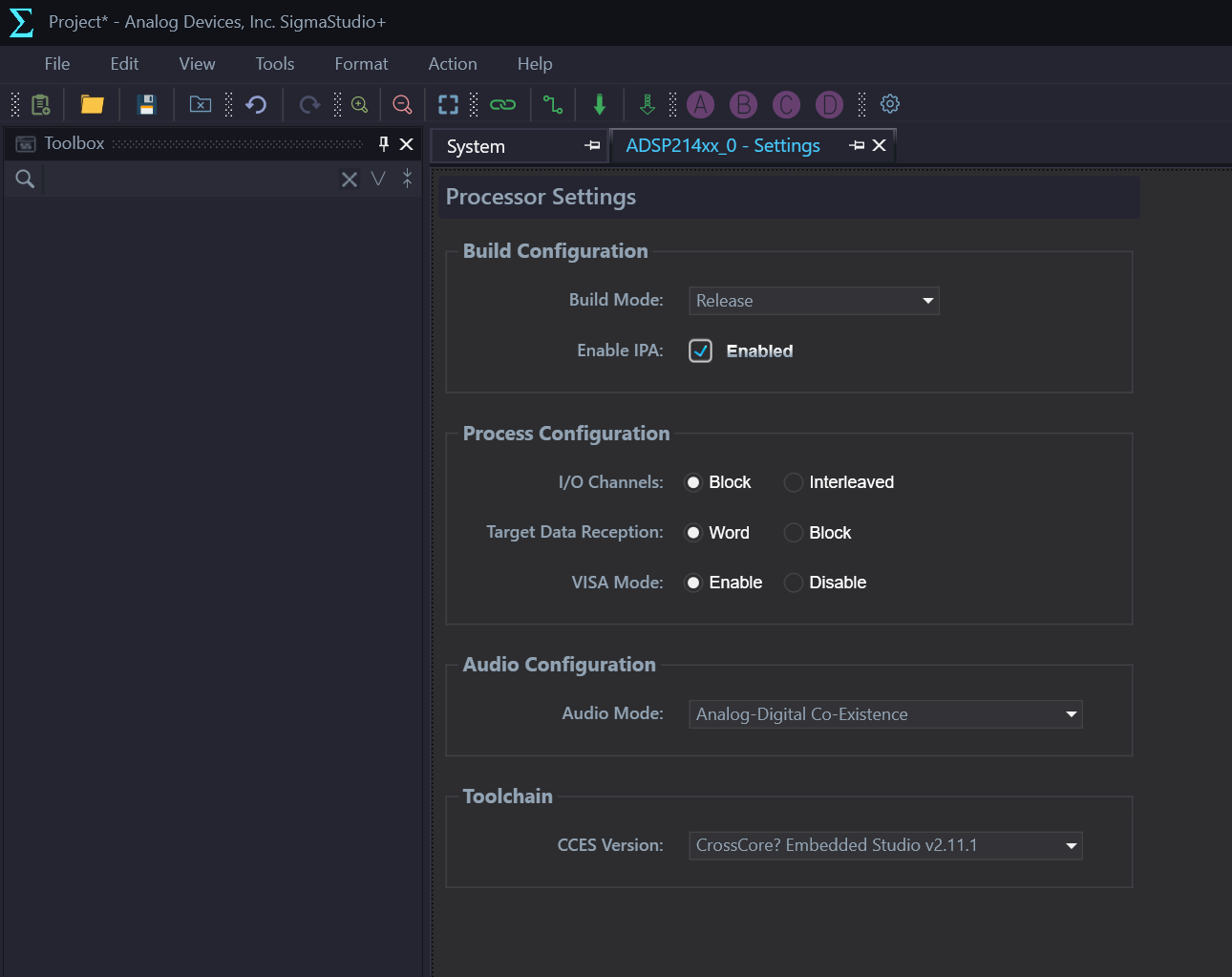

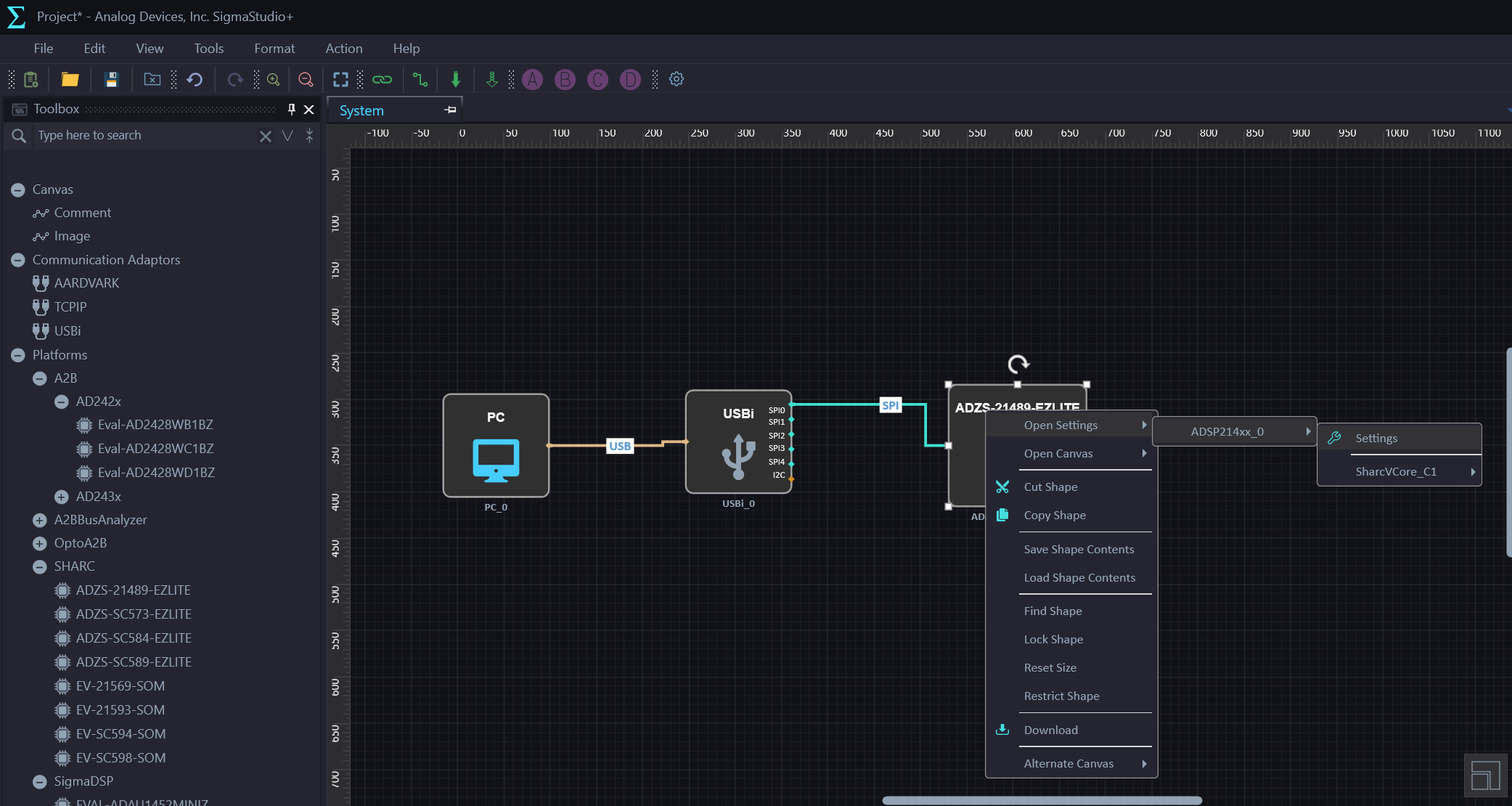

如上图，先设这个Setting：

注意，我的FW是在2.11.1版本的CCES下生成的，我装的也是2.11.1，所以我的CCES版本就选2.11.1。

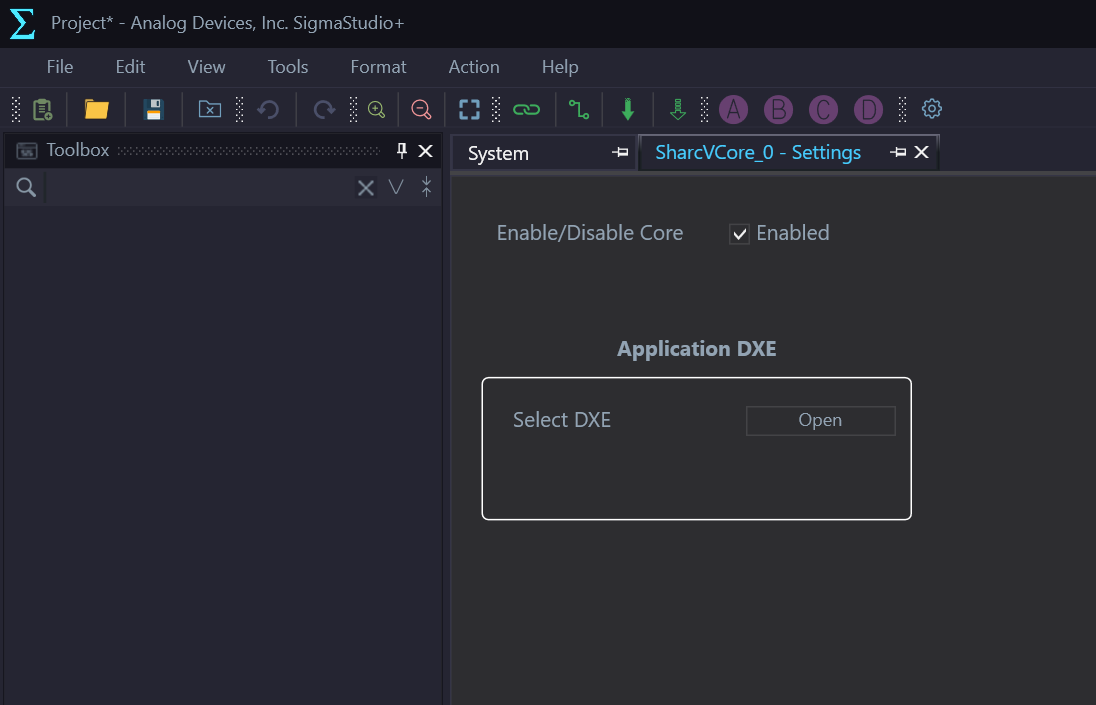

设置完之后，再设置DXE：

点Open，找到FW的DXE：

直接选中点Open，就加载好了：

再来看21489的SS+图形化编程程序：

双击这个选中的21489-EZLITE就可以进入了：

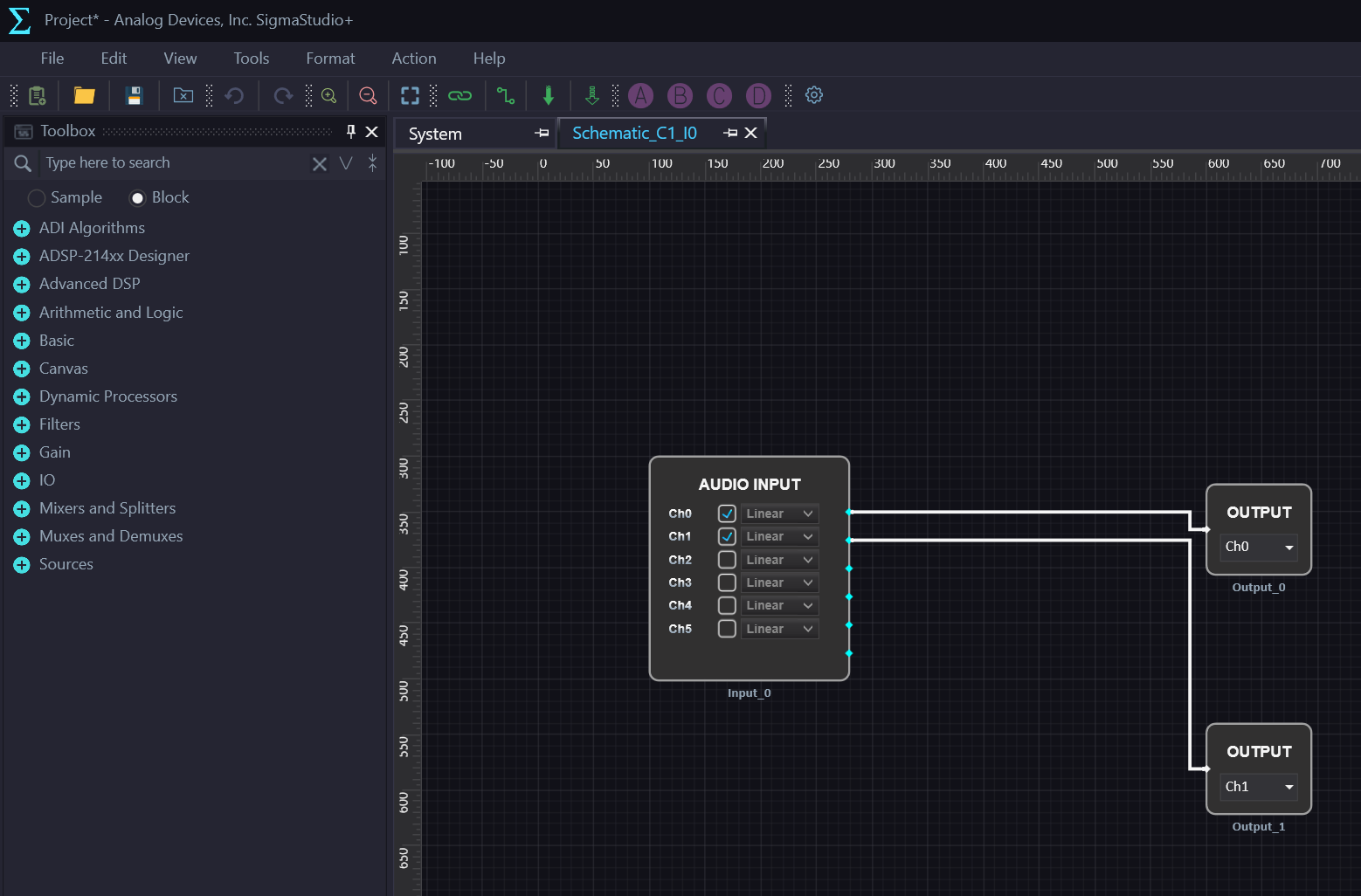

新建工程，他就默认给你设好了一个最基本的，模拟0/1接口输入，模拟0/1接口输出。

这个程序对应板子上是怎么呈现的呢？

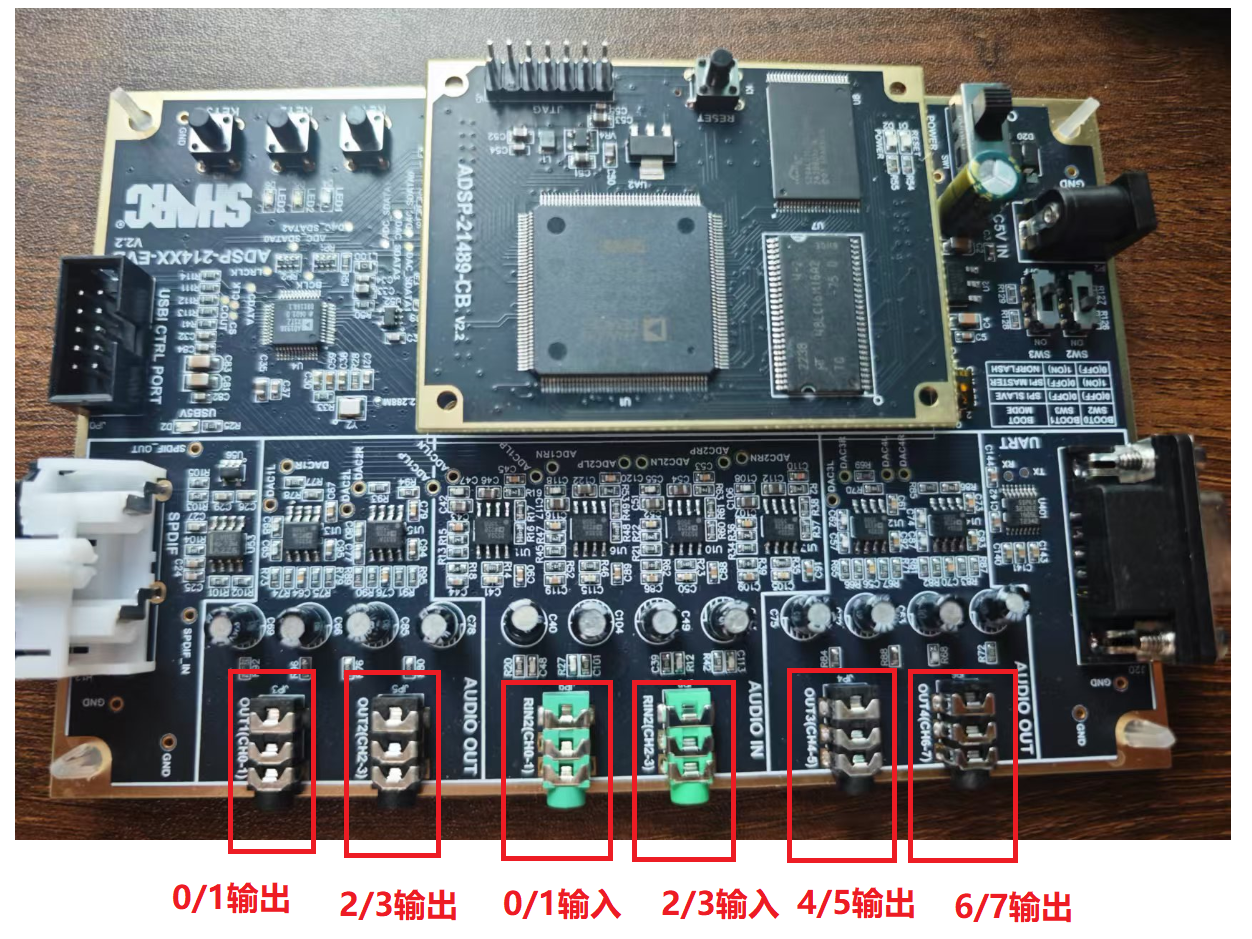

有兄弟问你这个硬件的0/1输入，0/1输出是怎么设定的？那就得从硬件设计，原理图，数据手册来多方佐证，最终得到的硬件和软件对应的序号，开发板上每个接口在SS+里都有软件对应，如下：

板子上的丝印也都写了，记住这张图，后面的SS+开发有大用。

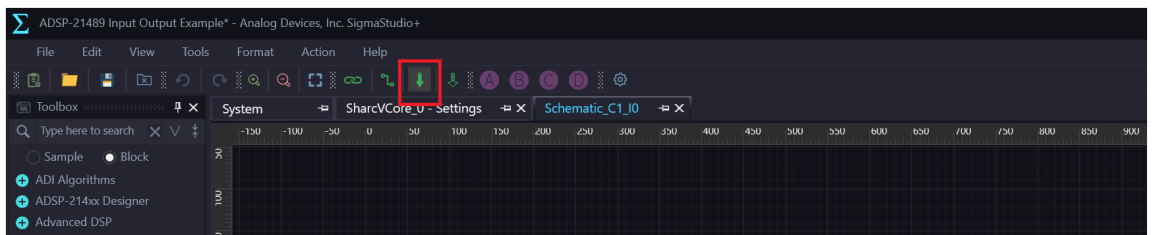

点击在线下载程序：

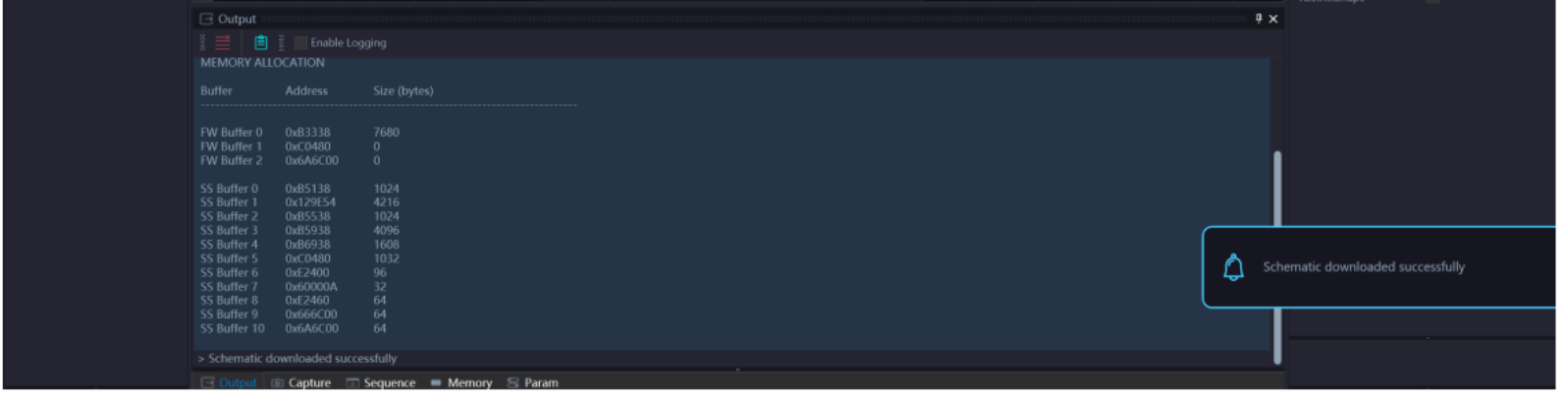

等一小会，他会打印一堆东西，然后显示最右边的下载成功，以及打印页的下载成功。

这个时候开发板上3个灯全亮，也表示程序下载成功了。

注意，这个下载，指的是Down到DSP的SRAM里运行。

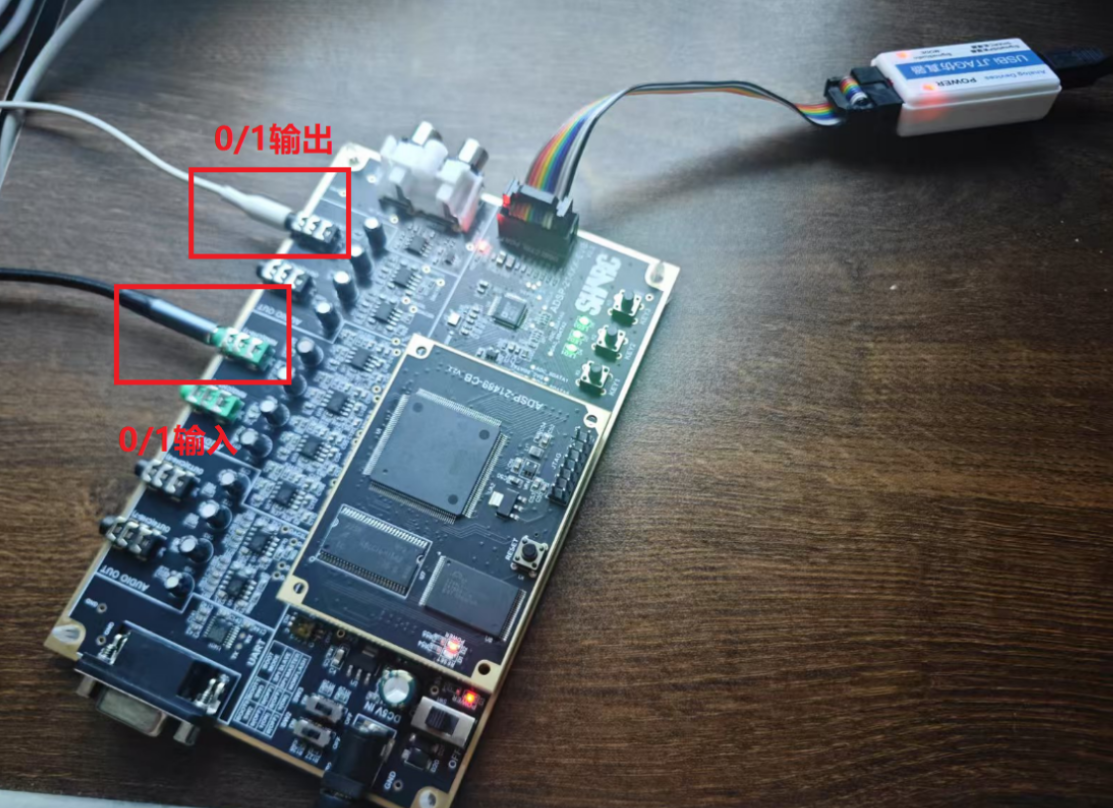

这个时候我们对应的开发板上0/1输入接口接手机，模拟音源输入，0/1输出口接耳机，就能从耳机里听到来自手机的音乐了。

后记

软件从0开始配置，就是这么个流程，很容易，搞过一次就全明白了，SS+跟SS一样，主打一个傻白甜，鼠标点点就能开发ADI的SHARC音频DSP啦。

下一章开始把SS+的每个算法模块争取都简单说一说用法。
