ADSP-21489用SigmaStudio+（SS+）来做开发的详解一、软硬件环境的搭建以及第一个程序的编写

作者的话

ADSP-21489EVB开发板上做SigmaStudio的图形化编程开发，我们在前面的文档里有很详细的讲解。ADI在近几年推出了SigmaStudio+，也就是所谓的SS+软件，这个软件将会替代老的SigmaStudio。

虽然我们的21489在SigmaStudio软件上开发是仍然没问题的，但新的SS+怎么用呢？本文将做详解。

硬件准备

ADSP-21489EVB开发板

产品链接：

https://item.taobao.com/item.htm?id=539694123232&ltk2=1750128236385fy5gdxaej6f8hdri4agsyj&spm=a21xtw.29178619.0.0

AD-HP530ICE仿真器（或AD-ICE2000仿真器，OP用的是这个比较贵的高速仿真器）

产品链接：

https://item.taobao.com/item.htm?id=38007242820&ltk2=17501282940374r5bl04pnn59jjv2o6vqgw&spm=a21xtw.29178619.0.0

USBi仿真器

产品链接：

https://item.taobao.com/item.htm?id=38242936768&ltk2=17501283322398ezlqnriuqk1tlne9hvff6&spm=a21xtw.29178619.0.0

5V2A电源适配器
音频线若干
MINI USB线两条

手机作为模拟音源输入
耳机作为模拟音源输出

软件准备

CCES2.11.1（CCES有很多版本，我用的是这个版本）
SigmaStudio+2.2.0（后面就写作SS+）

安装这两个软件都是全部下一步，没什么可说的。

CCES需要注册才可以使用，我们可以申请ADI官方提供的正版试用序列号（不懂的可以私信OP）。SS+是完全免费的，直接下一步安装完成即可。

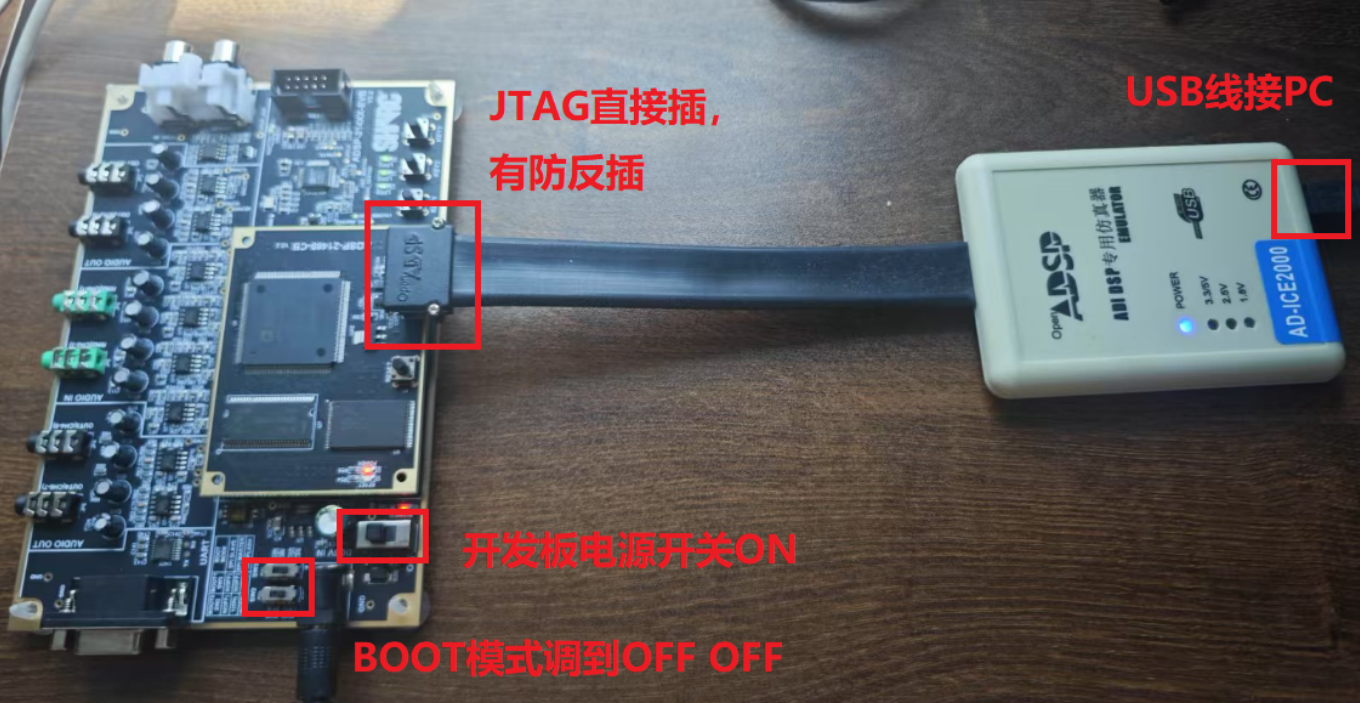

硬件环境搭建

1. 板子和仿真器都断电的情况下，AD-ICE2000（AD-HP530ICE同理）和开发板接好，有防反插，不用担心插反了，直接怼；
2. 开发板的boot模式开关调到OFF OFF（具体原因就不多说了，前面SS做开发的文档都讲过）；
3. 开发板电源开关ON；
4. 仿真器通过MINI USB线接PC。

软件环境搭建

1. 烧写Fireworks

和在SS上做图形化编程一样，SS+同样要烧写Fireworks，又有加Fireware的，不管了，我就叫FW，烧写FW。

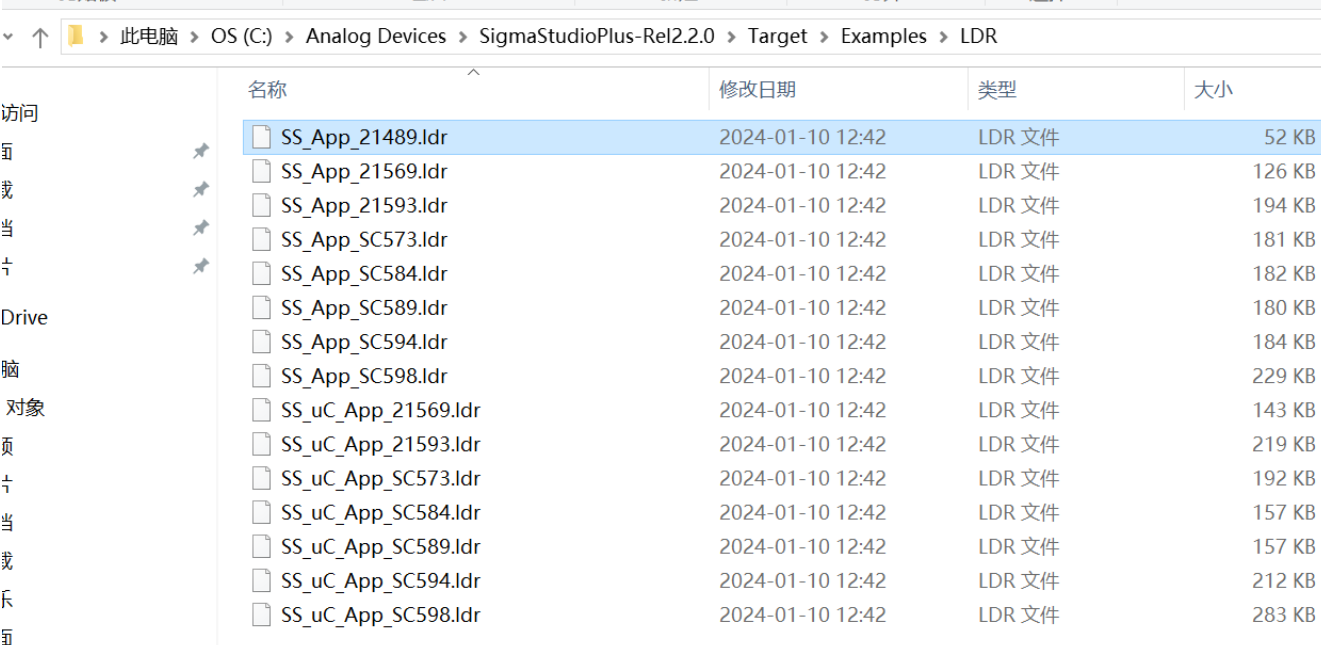

1）这个FW在哪里，我们从SS+的安装目录下找：

注意看目录，找到这个LDR，为了简化方法，把他拷贝出来，然后丢到一个文件夹里：

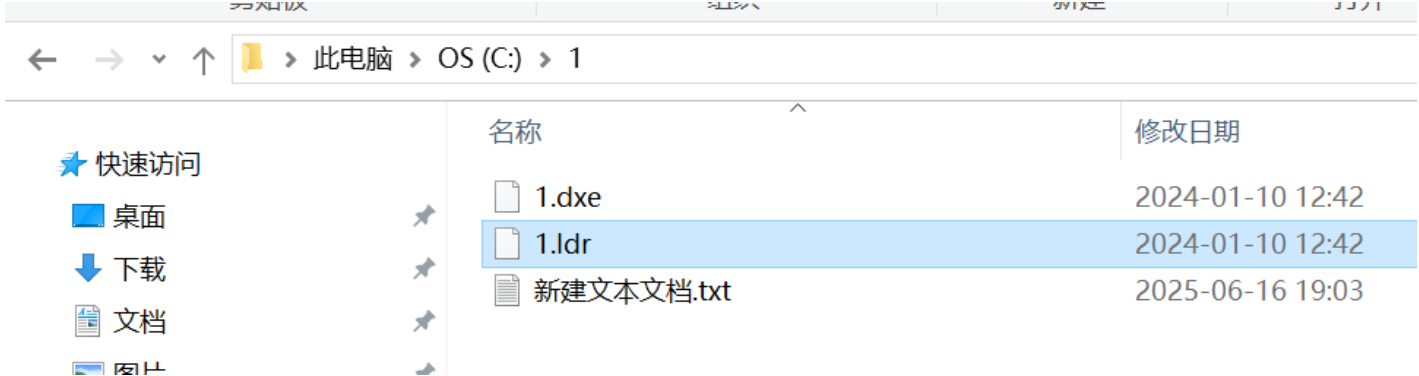

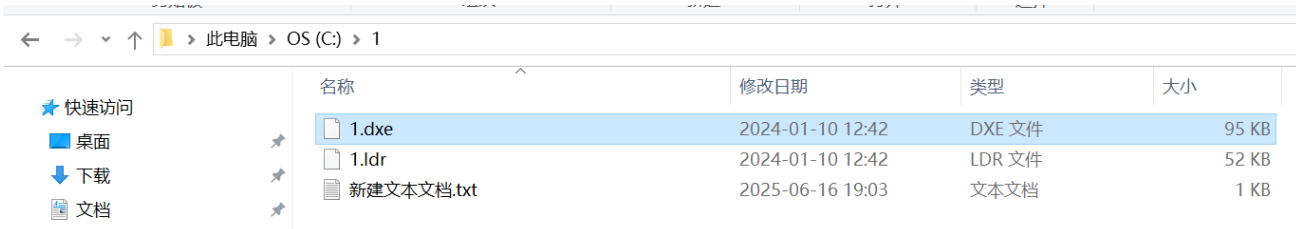

够简单了把，我就在C盘新建了一个文件夹1，把这个文件拷贝出来后，我给他改名为1.ldr，一切从简。

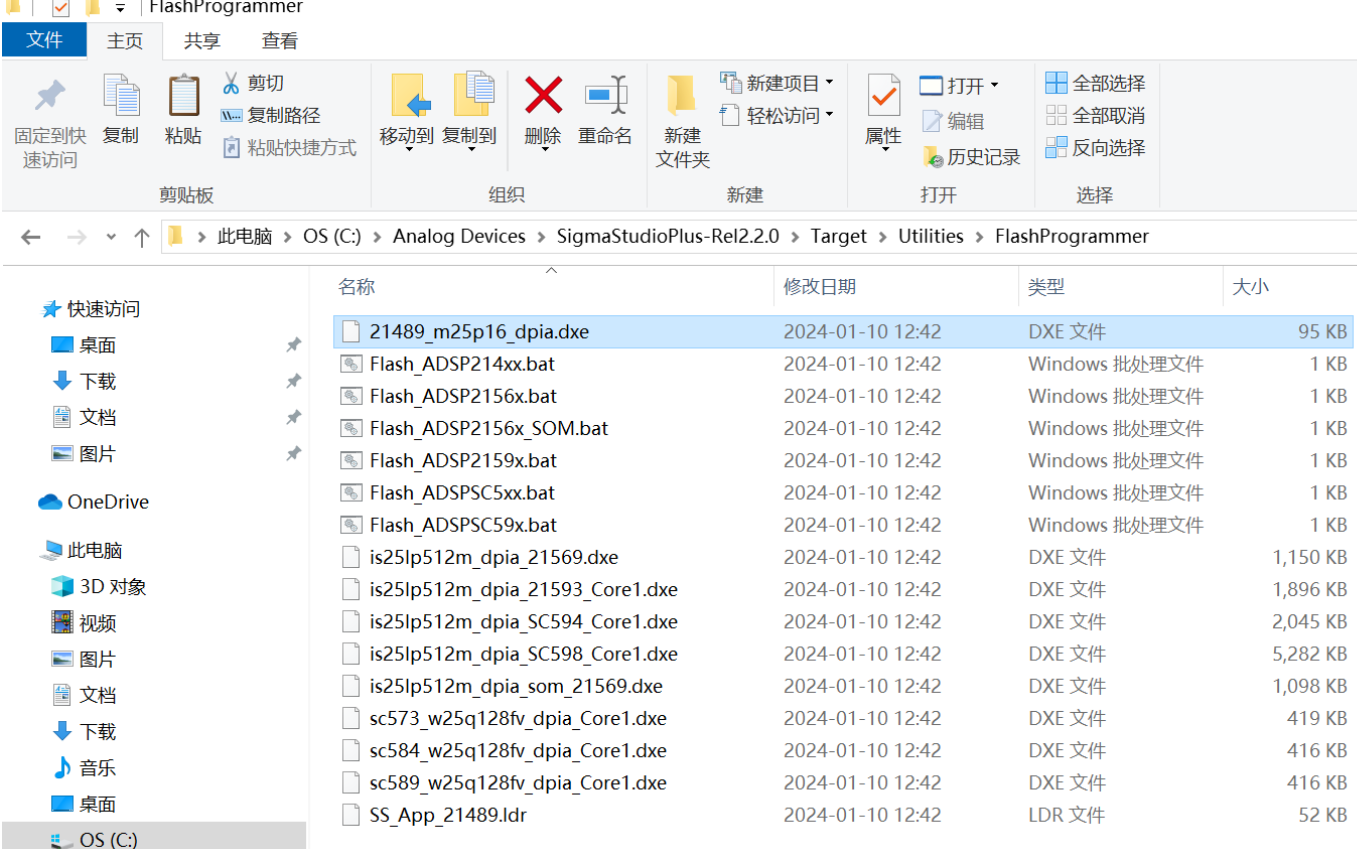

2）把Flash驱动也给找出来，在下面的目录：

把这个21489_m25…的文件也拷贝出来，同样甩到LDR的文件夹里头：

这样烧写要用到的2个文件就都到齐了，我们开始烧写；

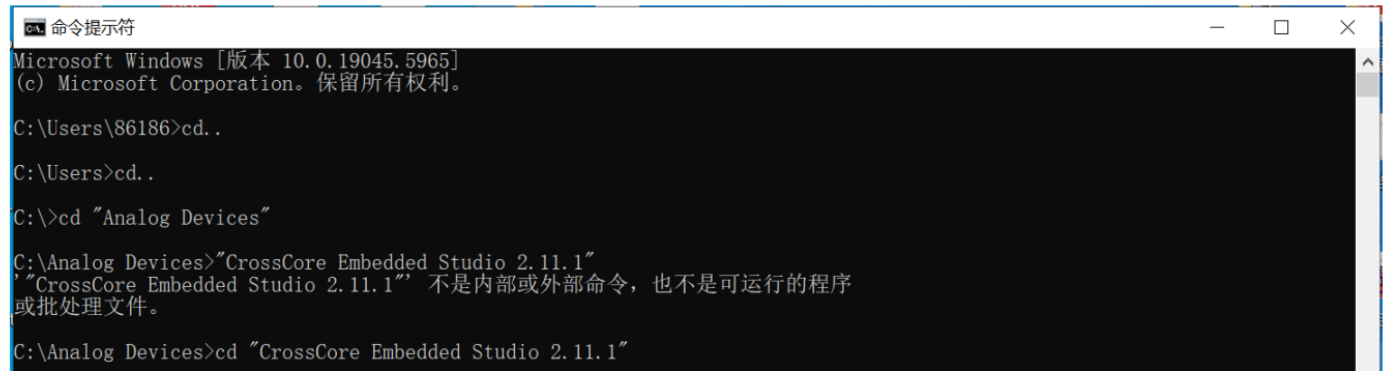

3） 因为这个FW是CCES下开发的，那么我们就用CCES来烧写，先CMD，然后把目录指向下图：

好久没用CMD，命令还打错了一行，要指到你CCES安装目录。

4）敲烧写命令（可以复制粘贴）：

cldp -proc ADSP-21489 -emu 2000 -driver “C:\1\1.DXE” -cmd prog -erase affected -offset 0 -format bin -file “C:\1\1.ldr”

这个命令我简单说一下：

Cldp 就是我们烧写的工具；

-proc ADSP-21489 我们要干的芯片是21489；

-emu 2000 仿真器是ICE-2000，注意因为我用的是ICE2000，所以这里就写2000，如果你用的是AD-HP530ICE，那么这里就写-emu 1000；

-driver “C:\1\1.DXE” 这个就是我们要调用的flash驱动dxe，你看我是不是有先见之明，搞个最简单的路径，再取个最简单的名字，少打好多字；

-cmd prog -erase affected -offset 0 这一系列，好像是说的先全部擦除，再烧写，从0地址开始写，不重要，也不会改他，照着这个来就行了；

-format bin 你要烧写的软件格式，是bin的；

-file “C:\1\1.ldr” 你要烧写的FW文件，1.ldr，同样这里就能体现出，我是不是真的省事了。

5）回车，开始烧写：

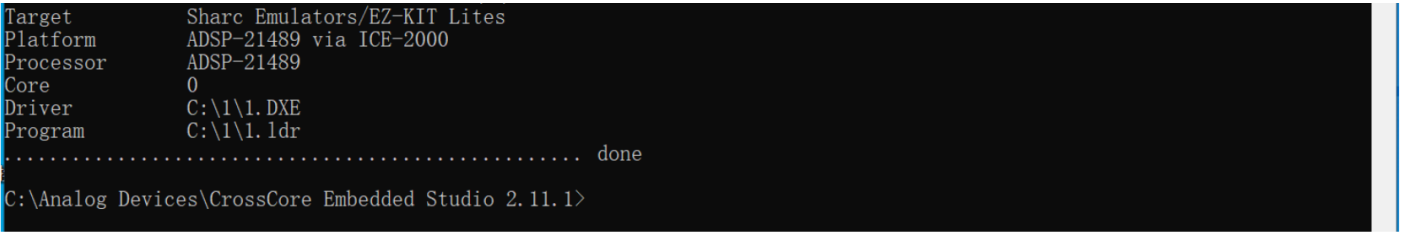

烧写会打印上图，也简单说一下：

Target 意思是用的SHARC的仿真器；

Platform 意思是21489芯片，用的ICE-2000的仿真器；（AD-HP530ICE会显示ICE-1000）

Core 0 意思是第0核，21489是单核，所以就是0，如果是21593这种双核DPS，他就分核0跟核1了，有兄弟问为什么不是核1跟核2，那ADI就喜欢从0开始，解释不了；

Driver 调用的这个路径下的dxe驱动；

Program 烧写C盘这个路径下的1.ldr，也就是我们机智改名后的FW固件；
…是烧写过程，大概10几秒，烧完了，最后来个done，结束。

2. 开始SS+

跟SS不太一样，SS+需要多配置点东西。首先还是把硬件接好，这里就要换硬件啦，ICE-2000或者AD-HP530ICE光荣下岗，我们的USBi要上场了。

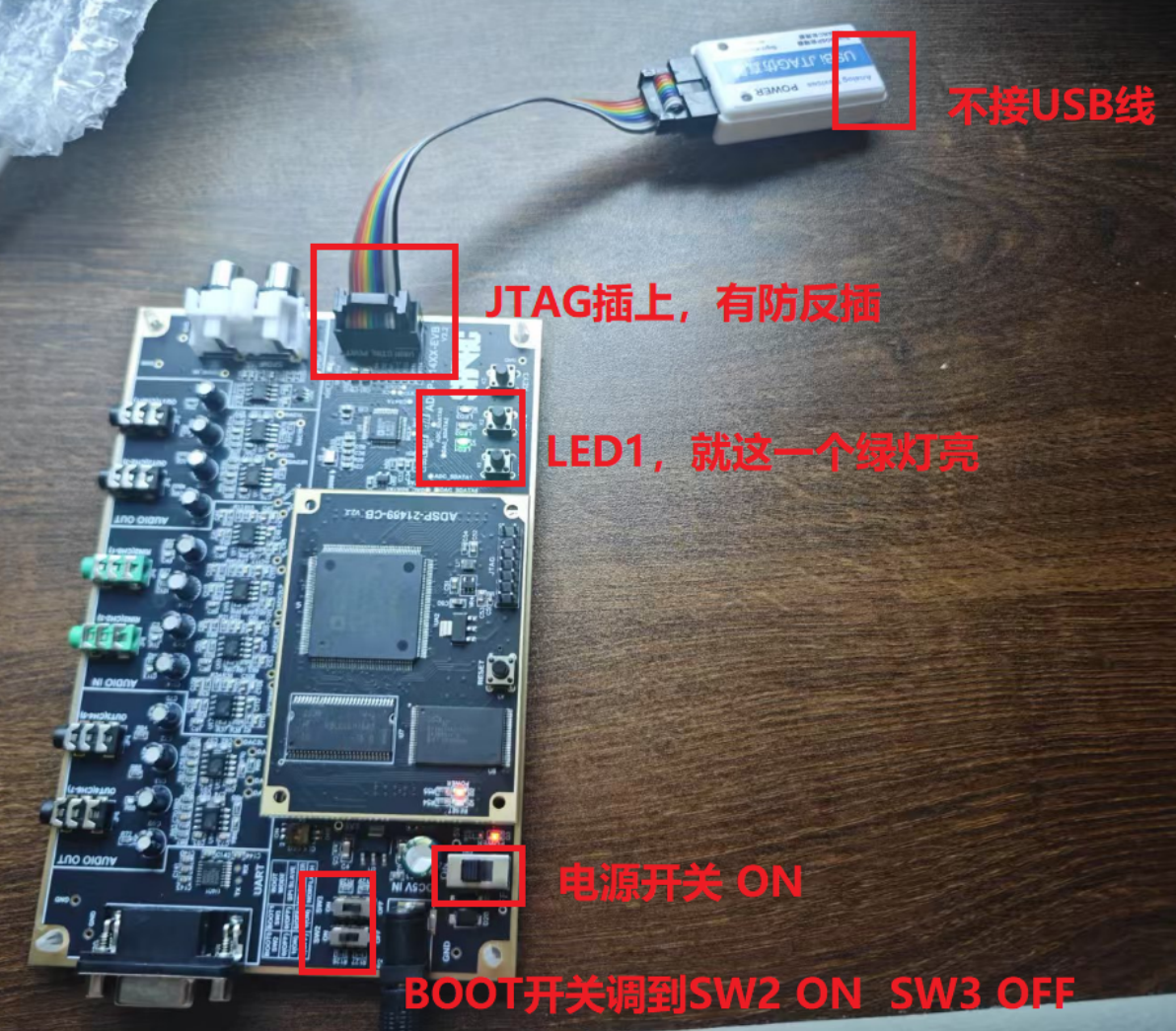

1）板子和USBi都断电，USBi插到板子上，有防反插，直接按图所示怼；
2）开发板的BOOT开关调成SW2 ON，SW3 OFF；
3）USBi先不要接PC，就空悬；（因为板子是SPI FLASH BOOT，USBI也是接的SPI，避免SPI冲突，就先让USBi空悬，不接PC）；
4）开发板电源ON，给开发板上电；
5）上电后，SPIFLASH boot我们刚烧写好的FW，这个时候板子上的LED1绿灯亮，注意只亮一个绿灯，这就表示板子上的FW正常boot，前置工作完成了。

以上工作全部完成后，我们再给USBi接上线：

3. 完成第一个例程-模拟音频的直通

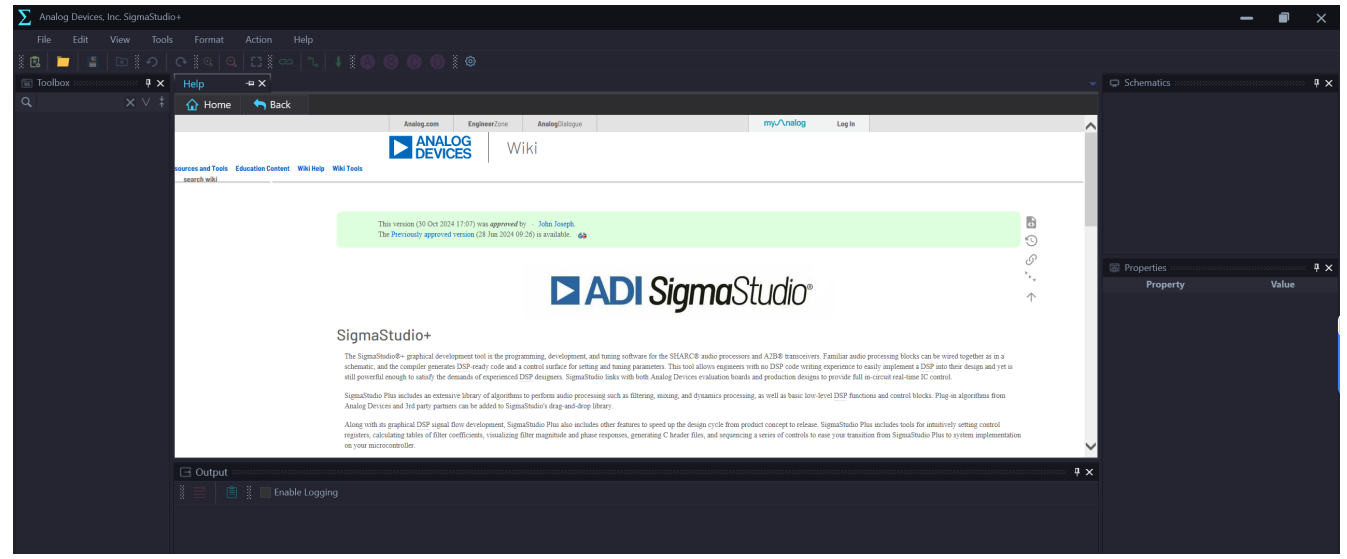

1）打开SS+

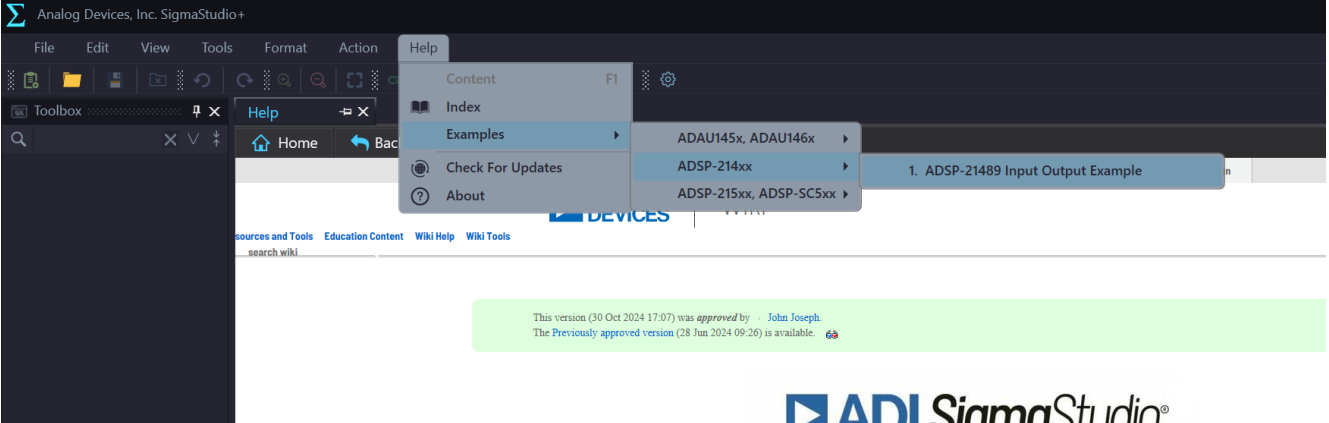

2）导入21489的SS+初始工程

ADI提供了21489的SS+初始工程，正好对应的就是我们的ADSP-21489EVB开发板，所以我们直接就可以用。

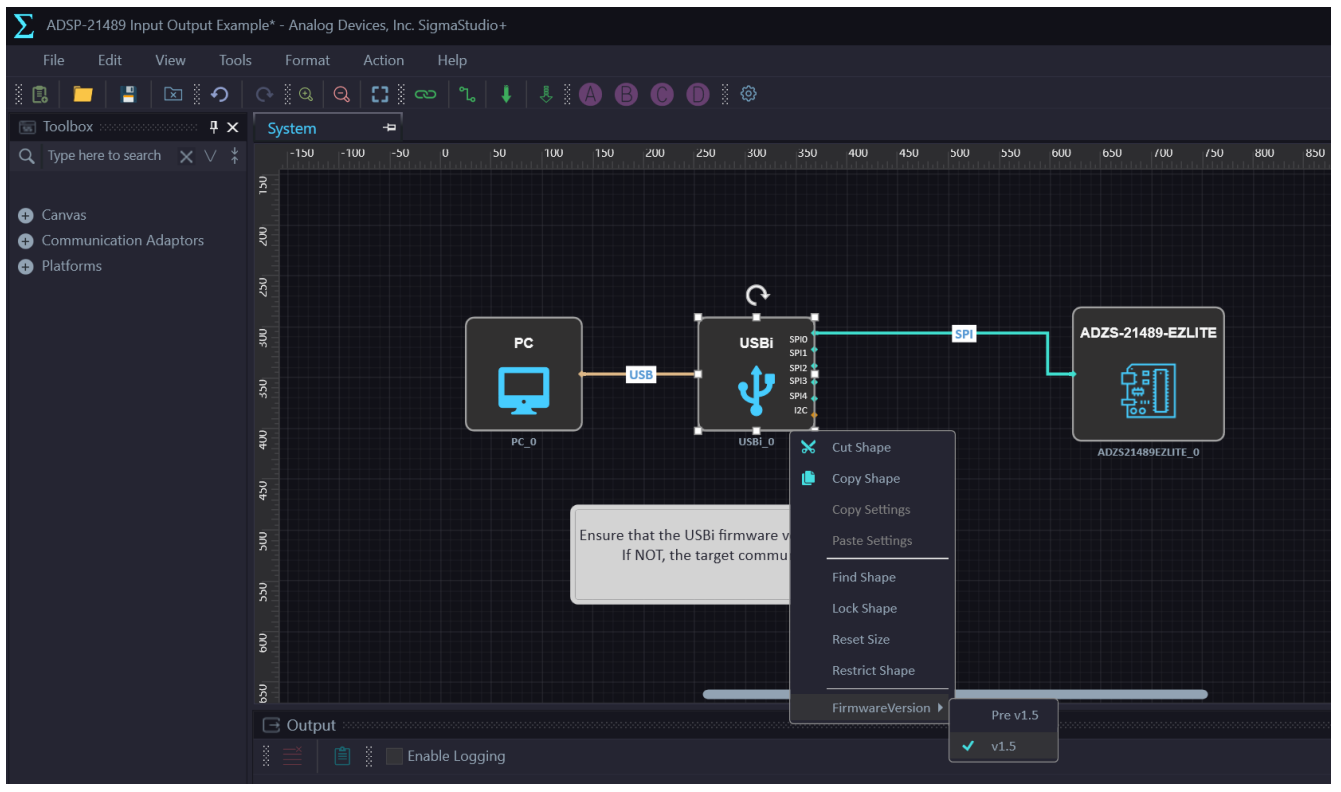

3）设置USBi版本，注意为了更好的支持SS+，OP的USBi现在都升级到最新的1.5版了，用1.5版调SS+肯定没问题，老的版本就不一定。

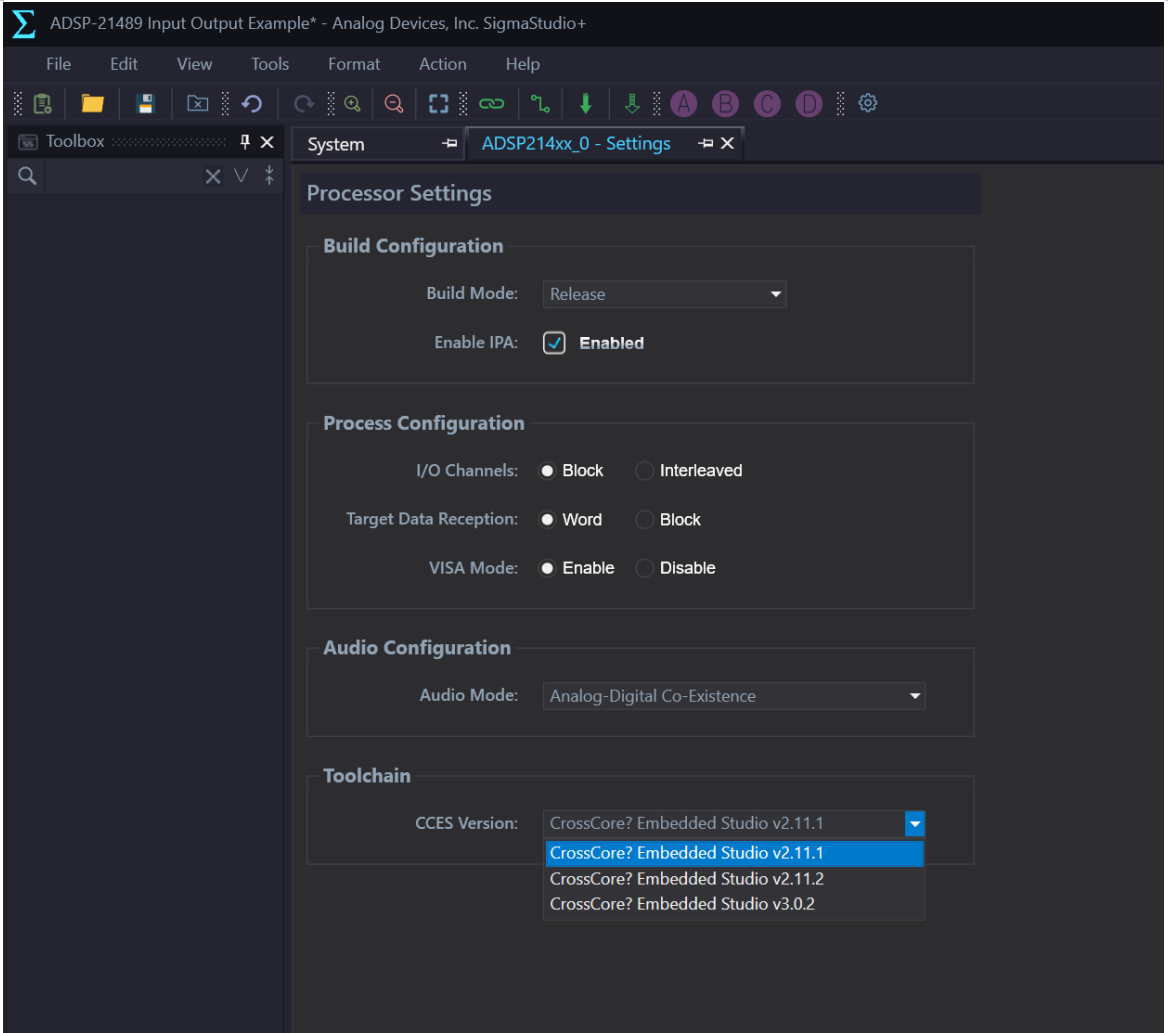

4） 设置CCES版本号

我的电脑上装了3个版本的CCES，我用2.11.1，就选它。

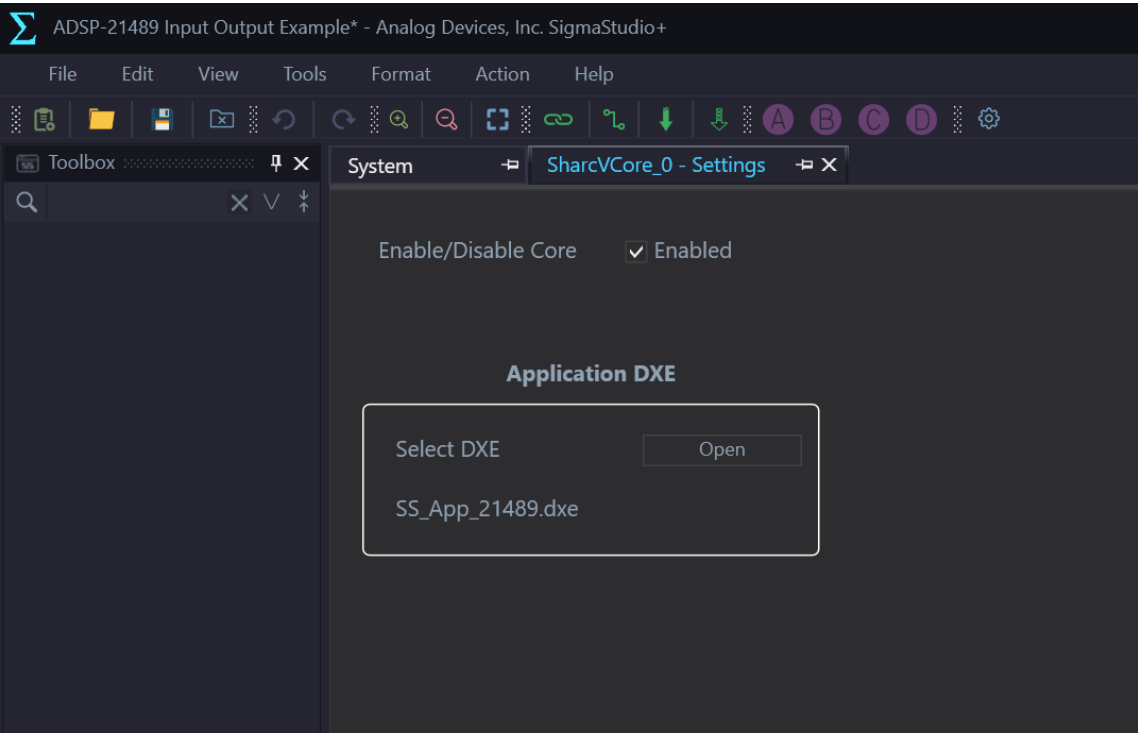

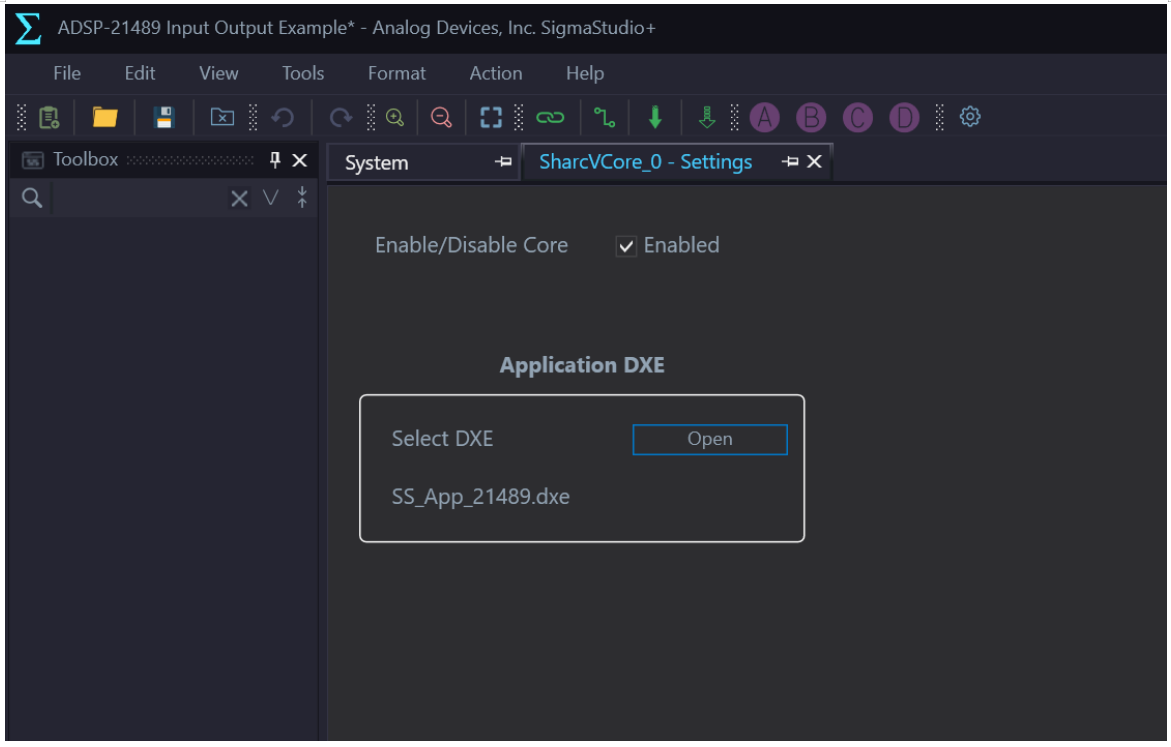

5）设置DXE

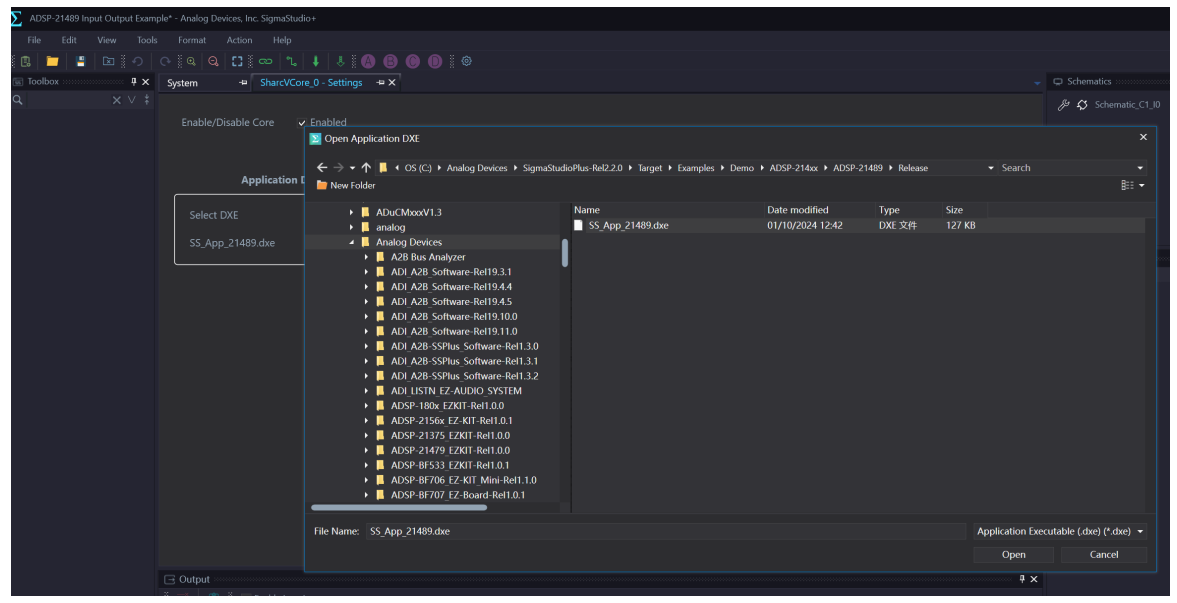

注意，你看上去这里已经设置好了DXE，但实际上没设置好，我们需要手动设置一下，点这个Open：

主要看目录，选这个DXE。

选完后这个图不变，但已经通过我们手动，正确的设置好了。

6）程序

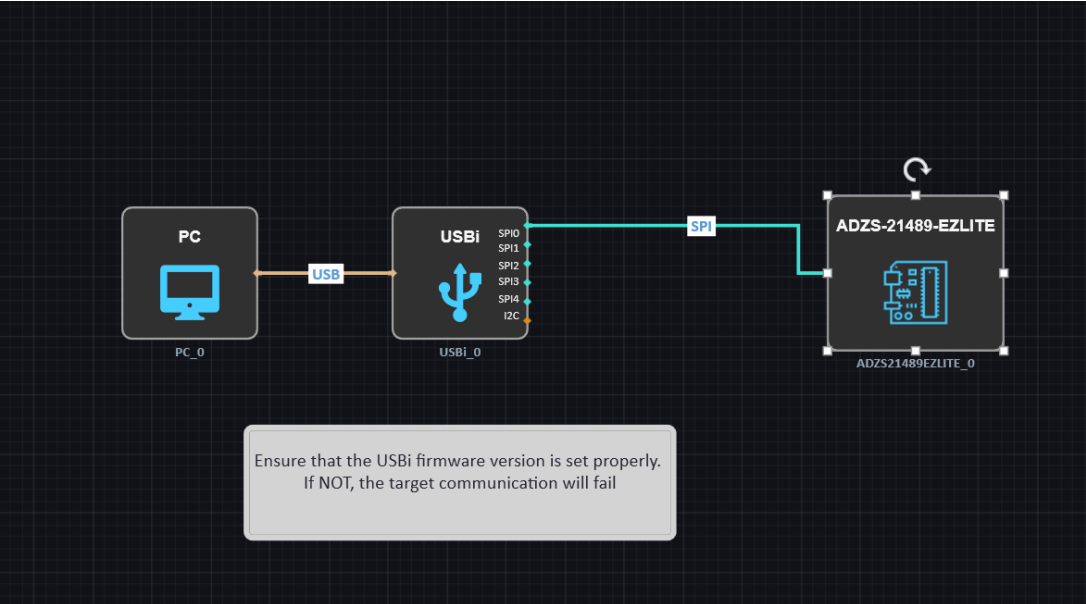

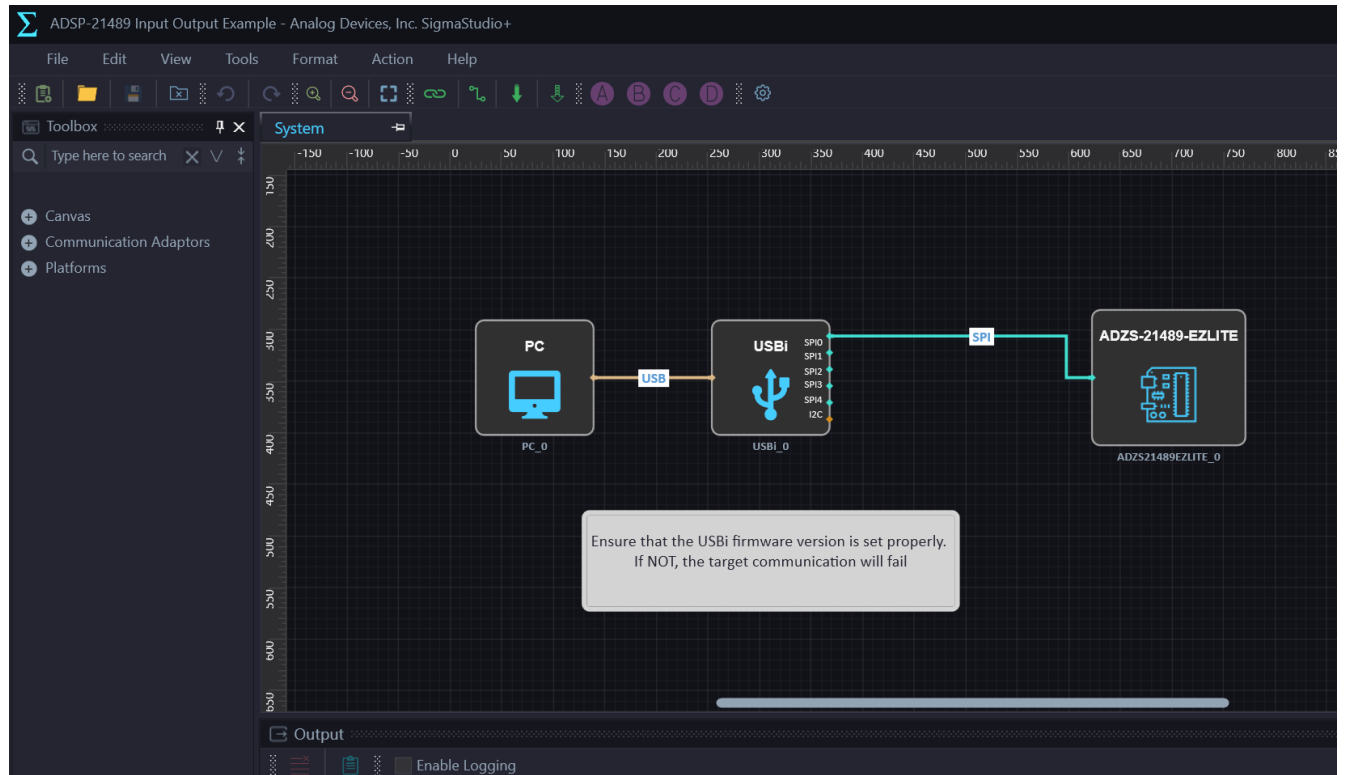

ADI做好了，我们看一看吧，跟SS大差不差，就不多讲：

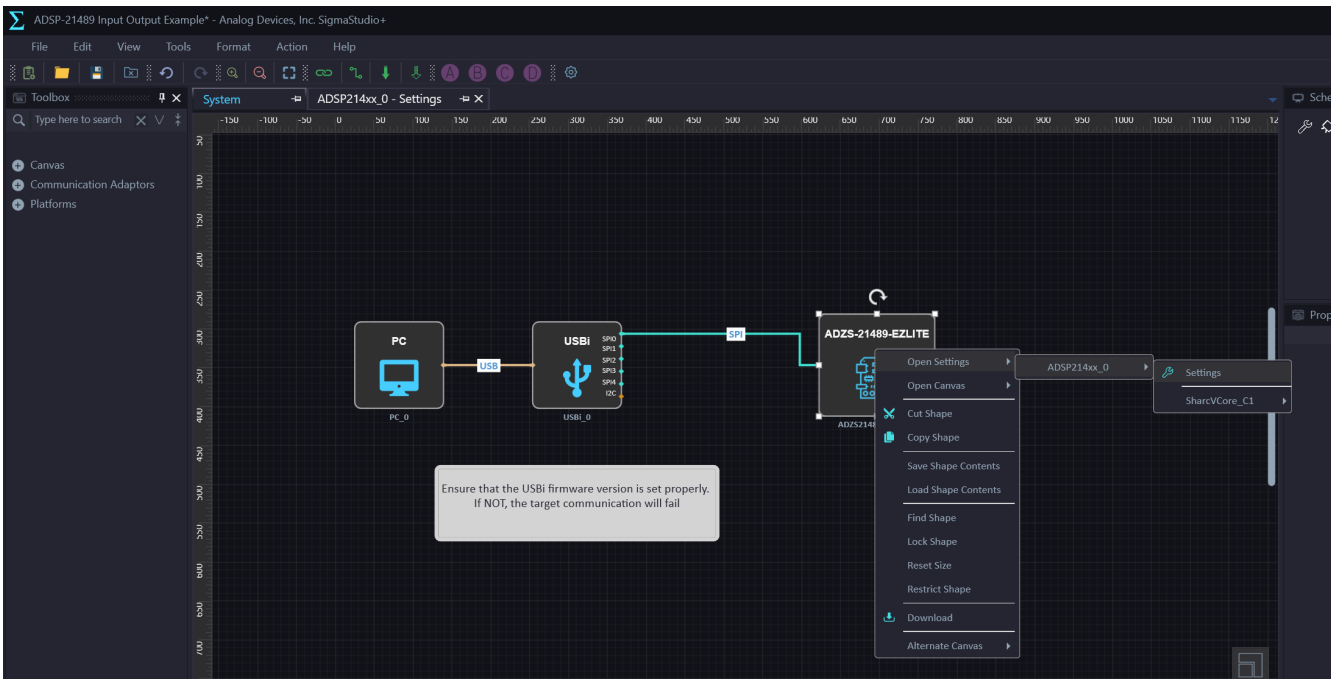

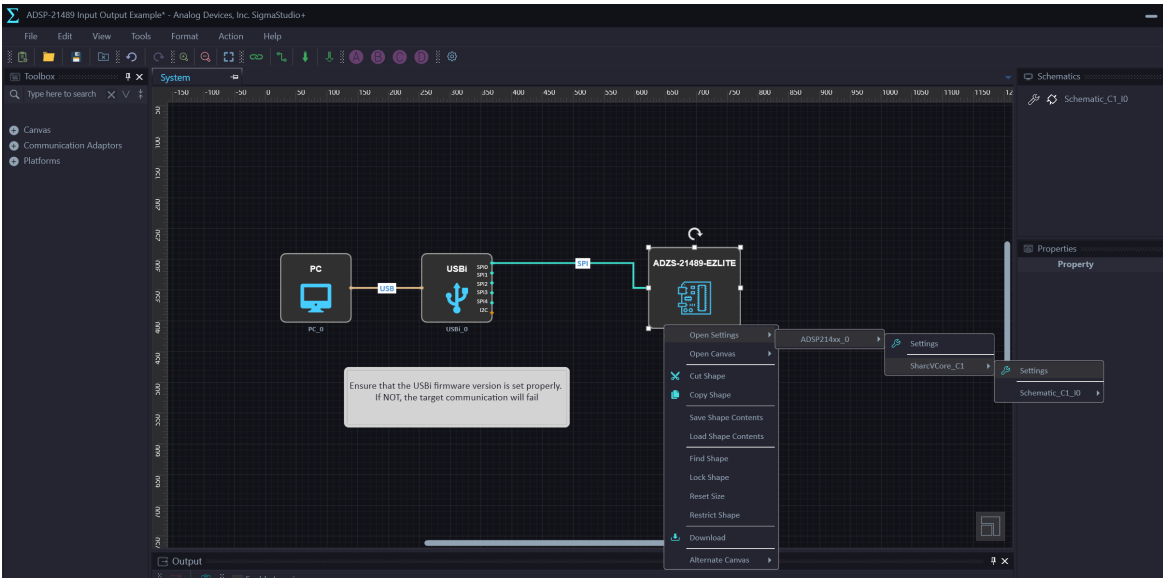

双击最右边这个ADZS-21489-EZLITE，就可以进入程序页面：

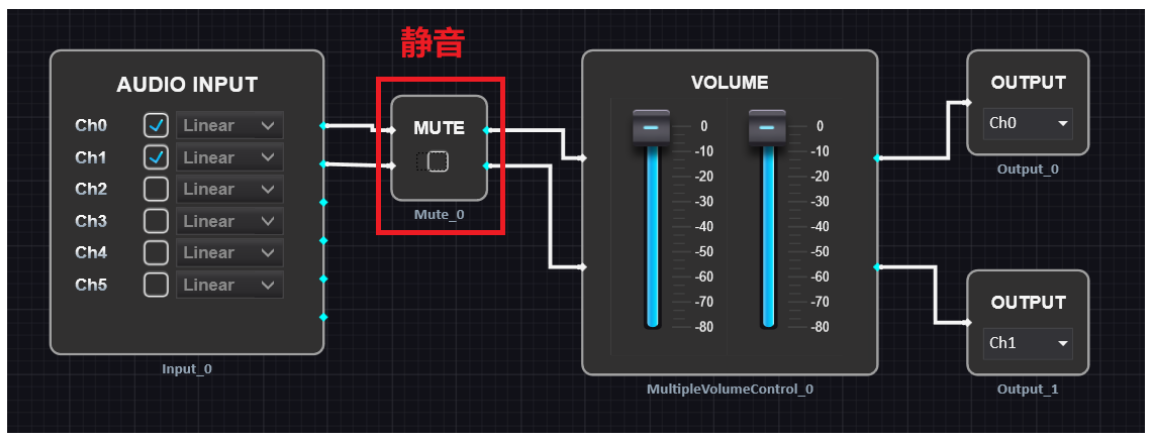

非常简单的一个程序，0/1输入，经过一个静音模块，一个左右声道音量调节模块，再0/1输出。

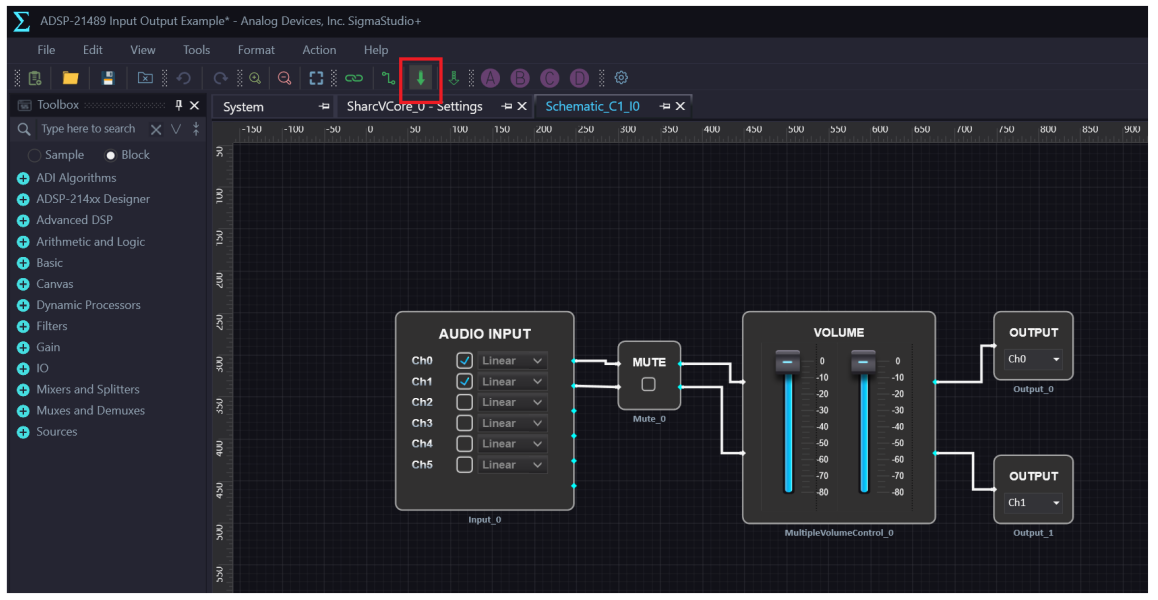

点击在线下载程序：

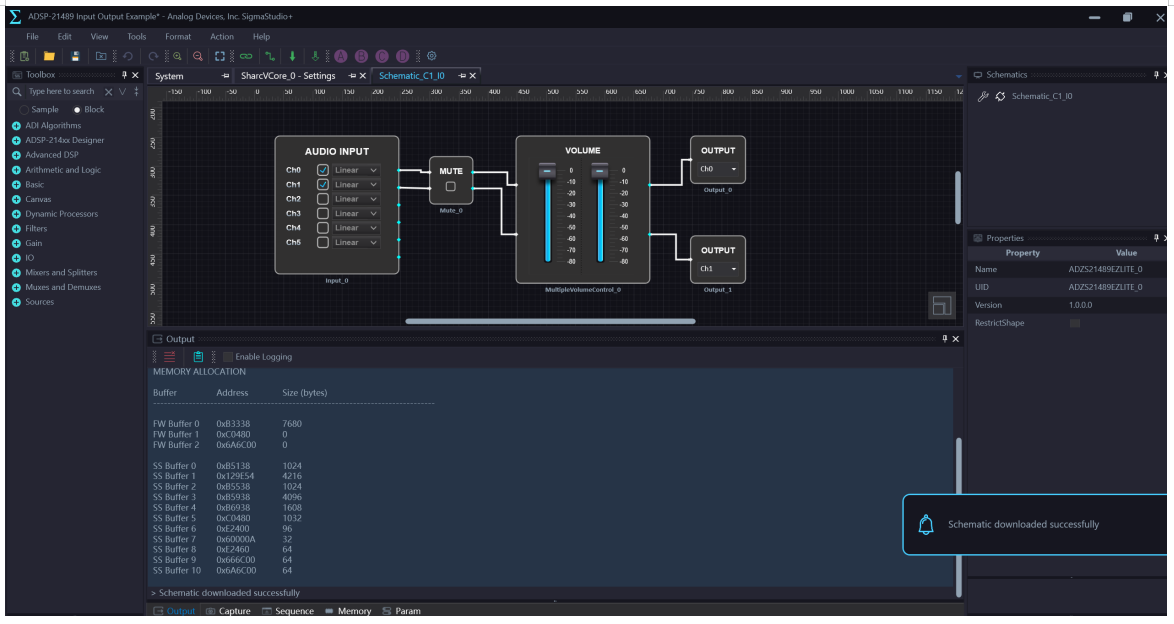

等一小会，他会打印一堆东西，然后显示最右边的下载成功，以及打印页的下载成功。

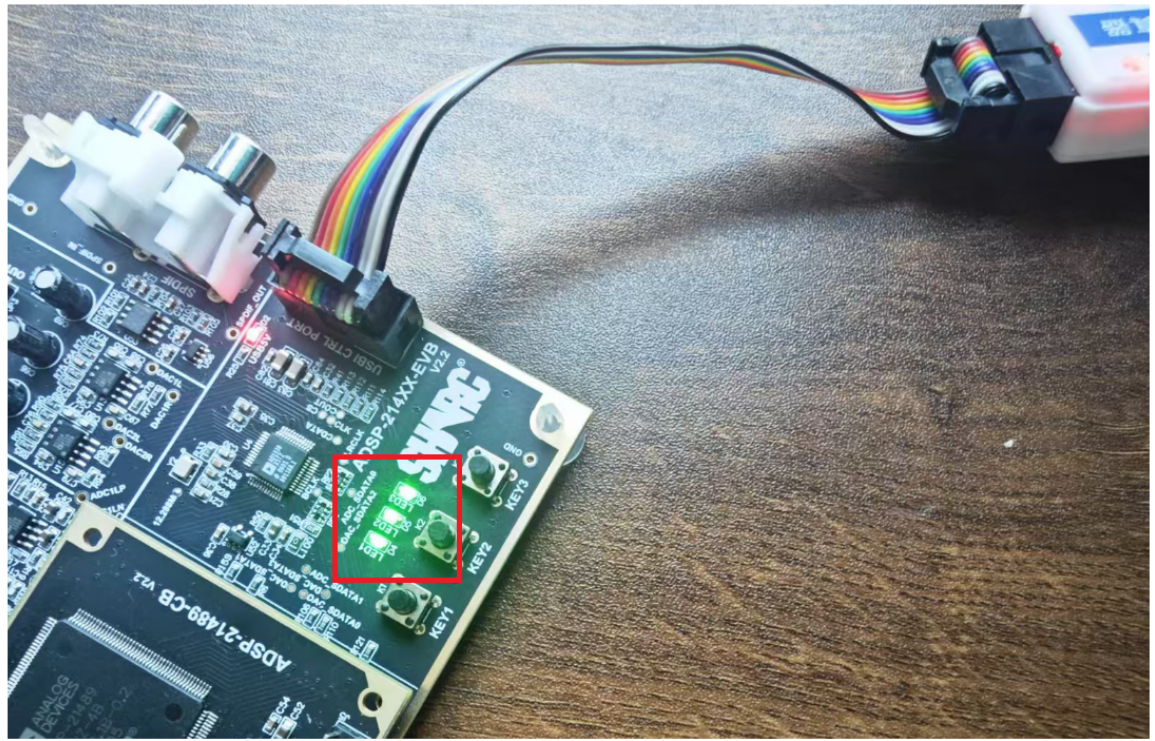

这个时候开发板上3个灯全亮，也表示程序下载成功了。

是的没错，硬件的表现也会告诉你，你的SS+程序下载成功。

注意，这个下载，指的是Down到DSP的SRAM里运行。

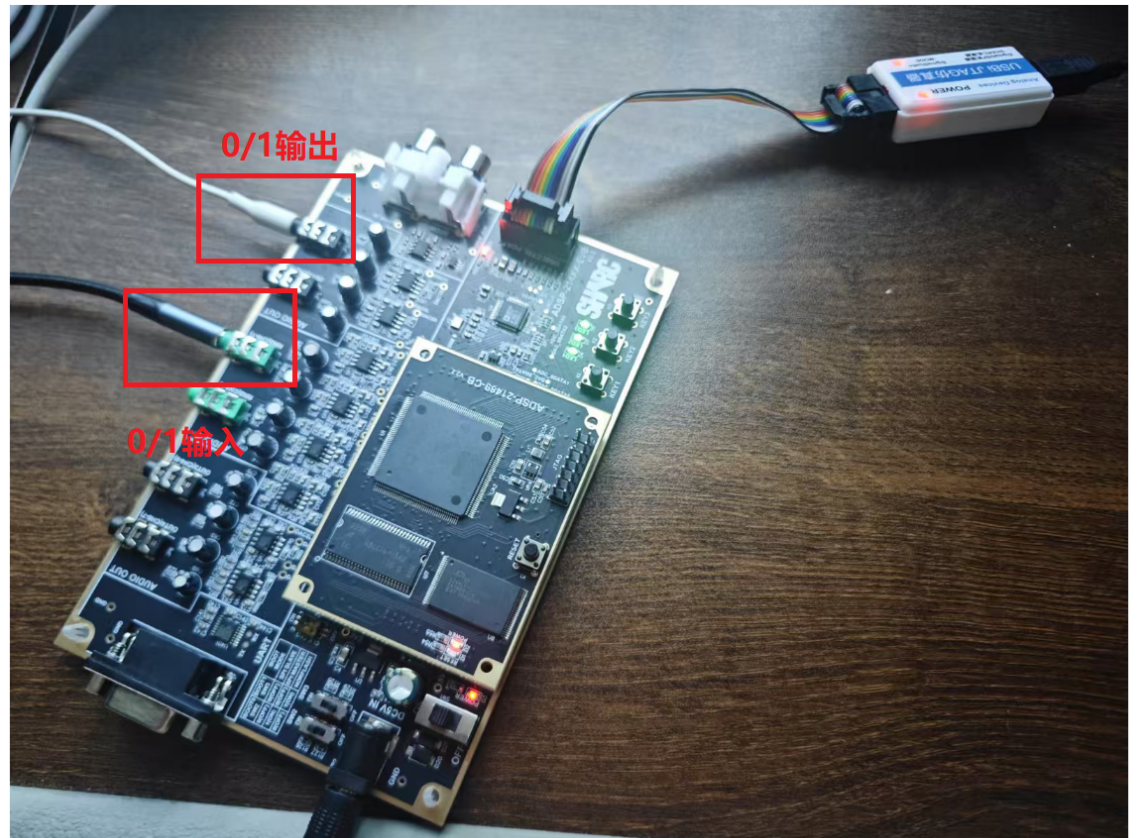

这个时候我们对应的开发板上0/1输入接口接手机，模拟音源输入，0/1输出口接耳机，就能从耳机里听到来自手机的音乐了。

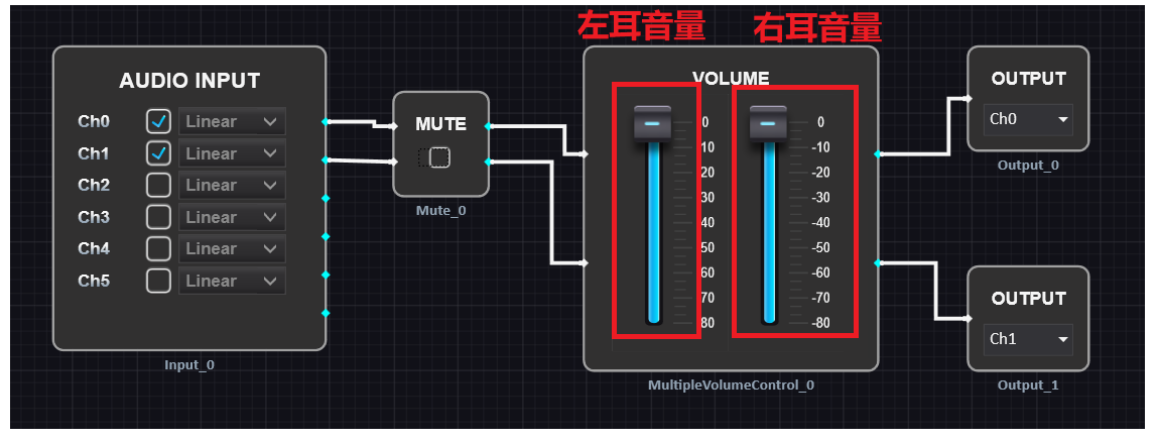

同时我们用鼠标调SS+的程序里算法模块：

以上，就是整个流程。

后记

先写一遍基础的，后面有时间再把每个算法模块详细写一写，当然你也可以借鉴我之前写的SS开发21489的，换汤不换药。
