RS-485电路——自动收发电路

MAX485ESA+T（RS-485芯片）

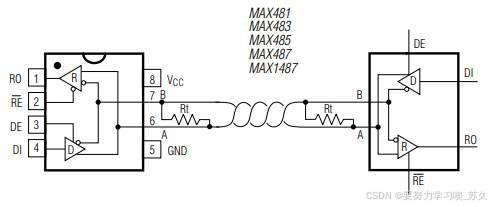

RS-485是一种差分信号传输的工业串行通信标准，支持多点通信（32节点以上）和长距离传输（最长1200米，速率≤100kbps）。其采用平衡双绞线传输差分信号（A/B线），抗共模干扰能力强，适用于噪声环境。电路核心为RS-485收发器芯片（如MAX485、SN75176），集成发送器与接收器，支持半双工或全双工模式。

关键设计要点：

1. 终端匹配：线缆末端并联120Ω电阻，消除信号反射，保障信号完整性；

2. 失效保护：通过偏置电阻（如4.7/10kΩ上拉A线、下拉B线）确保总线空闲时逻辑电平确定；

3. 防护设计：TVS管（如SMAJ5.0CA）抑制浪涌，共模电感滤除高频噪声，隔离芯片（如ADUM1201BRZ-RL7）实现信号与电源隔离，增强系统可靠性；

4. 布线规范：双绞线降低干扰，避免星型拓扑，屏蔽层单点接地防地环路。

广泛应用于工业自动化（PLC、传感器）、智能楼宇、电力监控等场景，需注意EMC测试（如IEC61000-4）及波特率与线长的权衡优化。

RS485芯片介绍及典型应用电路_rs485完整电路图-优快云博客

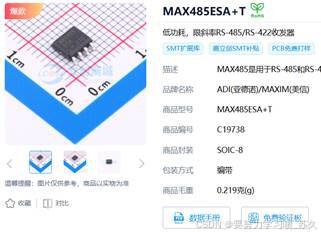

品牌名称：ADI(亚德诺)/MAXIM(美信)；商品型号：MAX485ESA+T；商品封装：SOIC-8

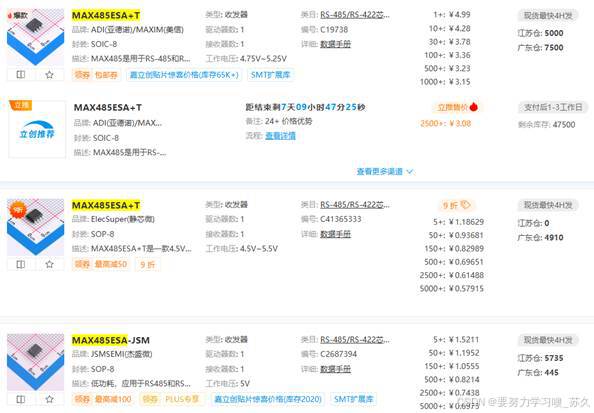

MAX485ESA+T -PDF数据手册-参考资料-立创商城 (szlcsc.com)

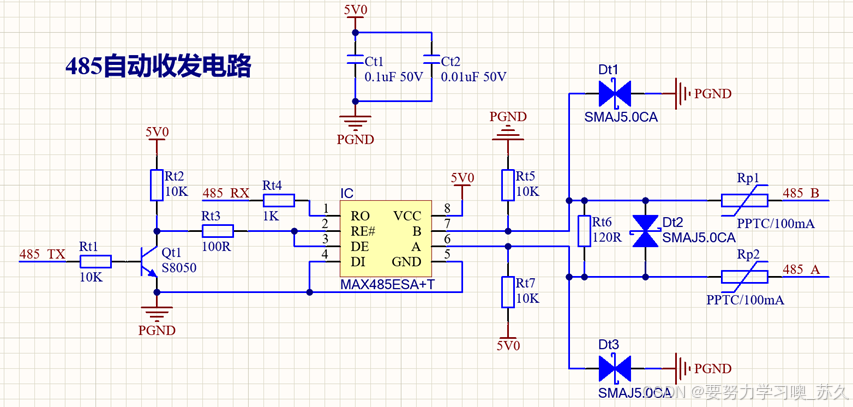

自动收发电路

由于电路不同自行查阅改动！

接收数据：接收数据引脚是 RS485_RX，在接收数据过程中，RS485_TX引脚一直保持高电平，NPN三极管Q1导通，RE和DE的引脚是低电平，发送禁止，接收使能，进入接收状态。

发送数据：发送数据引脚是 RS485_TX，应该 RS485_TX 发送1，AB发送1；S485_TX 发送0，AB发送0。

当 RS485_TX 发送1时：NPN三极管导通，RE和DE的引脚是低电平，发送禁止，接收使能，进入接收状态，SP3485芯片的AB引脚进入高阻状态，因为R4把A拉高，R5把B拉低，所以，AB传输的是1。所以，当RS485_TX发送1时，AB引脚发送1。

当 RS485_TX 发送0时：NPN三极管不导通，RE和DE的引脚是高电平，进入发送状态，SP3485芯片会把DI上的电平反应到AB引脚上输出，因为DI已经接地，所以AB引脚会传输0。所以，当RS485_TX发送0时，AB引脚发送0。
