实验名称:配置OSPF虚链路

实验要求：

1）公司网络扩容，新区域与骨干区域无法相连

2）通过配置虚链路解决问题

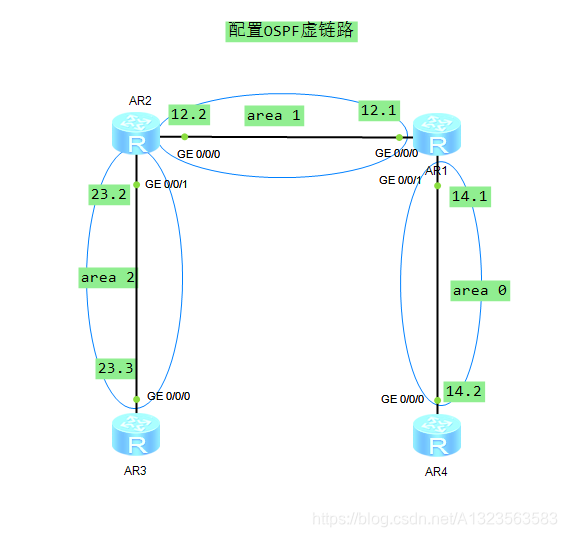

实验拓扑：

配置步骤：

IP 和多区域ospf 配置

R1:

interface GigabitEthernet0/0/0
 ip address 192.168.12.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.14.1 255.255.255.0

ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 192.168.14.0 0.0.0.255
 area 0.0.0.1
  network 192.168.12.0 0.0.0.255
  vlink-peer 2.2.2.2

R2:

interface GigabitEthernet0/0/0
 ip address 192.168.12.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.23.2 255.255.255.0

ospf 1 router-id 2.2.2.2
 area 0.0.0.1
  network 192.168.12.0 0.0.0.255
  vlink-peer 1.1.1.1
 area 0.0.0.2
  network 192.168.23.0 0.0.0.255

R4:

interface GigabitEthernet0/0/0
 ip address 192.168.14.2 255.255.255.0

ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 192.168.14.0 0.0.0.255

R5:

interface GigabitEthernet0/0/0
 ip address 192.168.23.3 255.255.255.0

ospf 1 router-id 3.3.3.3
 area 0.0.0.2
  network 192.168.23.0 0.0.0.255

查看配置：

R2:

// 查看OSPF 邻接表

<AR2>dis ospf peer  brief

     OSPF Process 1 with Router ID 2.2.2.2
          Peer Statistic Information
 ----------------------------------------------------
