ACL 原理与NAT网络地址转换

目录

一.ACL的介绍

1.ACL的概述

2.ACL工作原理及两种应用（匹配机制）

3.ACL的基本种类

4.ACL配置命令

二.NAT的介绍

1.NAT的原理及作用

2.NAT分类

3.NATPT（端口映射）

①.NAT-Server

②.举例

4.Easy-IP

①.Easy-IP

②.举例

---

一.ACL的介绍

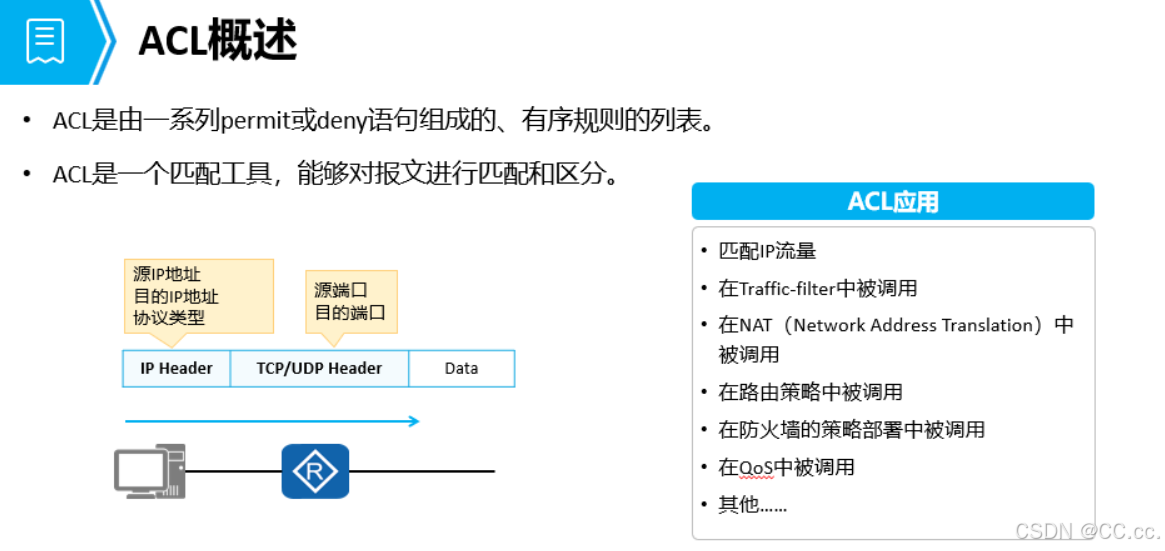

1.ACL的概述

     ACL（访问控制列表）：用于过滤流量。例如：在同一个vlan 中要允许PC1可以访问服务器A，但是PC2不能访问服务器A，这种情况就需要使用ACL。原理是在数据包经过路由器时，由于路由器开启了ACL所以会对报文进行检查做出相应的处理。

2.ACL工作原理及两种应用（匹配机制）

   工作原理：当数据包从接口经过时，由于接口启用了ACL，此时路由器会对报文进行检查，然后做出相应的处理（接收或拒收）。

• 应用在端口的ACL，用于过滤数据包。
• 应用在路由协议，匹配对应的路由协议。

   匹配机制：规则自上而下依次匹配，一旦匹配不再向下，例如第一条是允许所有1.1.1.0/24 段ip通过，那么第二条拒绝1.1.1.2/32 访问的规则就不会再生效。

 匹配规则：

• 一个接口的同一方向，只能调用一个ACL；
• 一个ACL内可以有多个rule规则，按照规则ID从小到大排序，从上到下依次执行；
• 数据包一旦被匹配，就不会再向下匹配；
• 用来做数据包访问控制时，默认隐含放过所有（华为设备）。

3.ACL的基本种类

• 2000 --- 2999：基本ACL，只能根据数据包中的源IP地址匹配数据。
• 3000 --- 3999：高级ACL，以根据数据包中的五元组（源IP地址，目的IP地址，源Mac地址，目的Mac地址，协议端口号）对数据包进行处理。
• 4000 --- 4999：二层ACL，Mac、VLAN-id、根据这些条件对数据包进行处理。

应用原则：

• 基本ACL：尽量用在靠近目的点。
• 高级ACL：尽量用在靠近源的地方（可以保护带宽和其他资源）

4.ACL配置命令

• ACL  2000 -----------------创建基础ACL
• rule  permit（deny） source  1.1.1.1  -----------------添加规则允许（拒绝）源IP为1.1.1.1的地址
• int g0/0/0（？） -----------------进入需要配置的接口
• traffic-filter   outbound（inbound） ACL 2000 -----------------在入口或出口调用ACL 2000 的规则

二.NAT的介绍

1.NAT的原理及作用

• 作用：通过对网络地址转换，实现内网地址和公网地址的互相访问。
• 原理：主要应用在企业出口路由器上，从内网出去时将源地址转换为企业公网ip，从公网中回来时将目的地址及公网地址转为对应的内网地址。

2.NAT分类

• 静态NAT：私网地址和公网地址一对一映射，局限性是需要每一个私网ip对应一个公网ip，所以需要公网ip比较多。【 nat static global （自定义公网IP）inside（私网IP）】
• 动态NAT：将公网ip划出一个公网ip池，当内网地址访问外网时随机分配一个公网对应ip，访问完毕后回收公网ip。

 举例动态NAT： nat  address-group 1 200.1.1.10 200.1.1.15 ----------建立地址池

                           acl number 2000

                           rule 5 permit source 192.168.1.0  0.0.0.255------给需要地址转换的网段添加规则

                           int g0/0/n

                           nat static enable

                           nat outbound 2000 address-group 1 no-pat----------进入对应接口添加规则

3.NATPT（端口映射）

①.NAT-Server

NAT-Server：内网服务器对外提供服务，针对目的IP和目的端口映射，内网服务器的相应端口映射成路由器公网IP地址的相应端口。

• 私网IP和公网IP是多对一的关系，一个公网和不同的端口可以转化成私网IP和端口。
• 先修改从公网发送到内网的数据包的目的IP地址，NAT-Server会将数据包的目的IP地址由公网地址转化成私有地址。
• 再修改从内网返回到外网的响应数据包的源IP地址，NAT-Server会将数据包的源IP由私网地址转化成公网地址。

②.举例

在企业出口路由器上的接口配置

int g0/0/n

ip address 192.165.1.1 255.255.255.0

nat server protocol tcp global current-interface www inside 192.168.1.100 www

nat static enable

4.Easy-IP

①.Easy-IP

   Easy-IP实现原理和NAPT相同，也是针对公网地址进行复用操作，同时转换IP地址、传输层端口，区别在于Easy-IP没有地址池的概念，直接使用边界设备连接外网接口地址作为NAT转换的公有地址。

• 工作时同时转换IP地址和传输层端口号；
• 使用ACL列表匹配私网IP地址；
• 将所有的私网地址映射成路由器当前接口的公网地址。

②.举例

   acl 2000

   rule permit source 192.168.1.0 0.0.0.255

   int g0/0/n

   nat outbound 2000
