第一章 绪论
1.1 研究背景及意义
在实验室管理中,实时准确统计人员进出数量是优化资源配置、保障安全的重要需求。传统人工登记方式效率低、易出错,而基于红外光线检测的非接触式计数系统具有实时性强、成本低、安装便捷等优势。通过两路光控电路的触发顺序判断进出方向,可有效避免单向计数误差,满足实验室动态管理需求。
1.2 人数统计系统研究与应用现状
现有人员计数技术包括红外对管、RFID、视频识别等。红外对管方案因结构简单、功耗低,广泛应用于门禁、通道检测场景[1]。本设计基于STC89C52单片机,结合双路红外检测与数码管显示,实现低成本、高可靠性的人数统计,为中小型实验室提供实用解决方案。
1.3 研究目的与意义
通过设计光线通断式计数系统,掌握单片机输入信号处理(如脉冲边沿检测)、逻辑判断(进出方向识别)及外设控制(数码管动态显示、声光指示)等技能。同时,理解抗干扰设计(如光线屏蔽、软件消抖)在实际系统中的重要性,为嵌入式系统开发积累经验。
第二章 系统总体设计
2.1 系统设计任务与要求
- 基本功能:
- 两路红外光控电路(门外A路、门内B路),通过脉冲触发顺序判断进出方向:
- A先触发、B后触发:加计数(进入);
- B先触发、A后触发:减计数(离开)。
- 计数器容量0-99,四位数码管实时显示(前导零可省略)。
- 两路红外光控电路(门外A路、门内B路),通过脉冲触发顺序判断进出方向:
- 发挥功能:
- 独立按键手动复位,清零计数器。
- 每次计数时触发蜂鸣器短鸣(0.5s)和LED闪烁(红色指示加计数,绿色指示减计数)。
2.2 系统总体结构
- 系统上电初始化,数码管显示“00”,蜂鸣器和LED待机。
- 当人员遮挡红外A对管时,产生脉冲信号A,单片机记录触发时间;
- 若后续检测到脉冲信号B,且时间差<1s,则判定为“进入”,计数器加1,红色LED闪烁,蜂鸣器响;
- 若先检测到脉冲信号B,再检测到A,则判定为“离开”,计数器减1(不低于0),绿色LED闪烁,蜂鸣器响;
- 按下复位按键,计数器清零,数码管显示“00”。
2.3 方案论证
2.3.1 单片机选型
- 方案1:STM32F103C8T6(ARM内核),功能强大但成本高,适合复杂系统;
- 方案2:STC89C52(51内核),性价比高、开发简便,满足简单计数逻辑需求。
结论:选择STC89C52,降低成本且易于调试。
2.3.2 光控电路方案
- 方案1:激光对管,检测距离远但易受环境光干扰;
- 方案2:红外对管(TCRT5000),成本低、抗干扰能力强,适合近距离检测(<10cm)。
结论:采用红外对管,配合遮光罩减少环境光影响。
2.3.3 显示与指示方案
- 显示:四位共阴数码管+74HC595串行驱动,节省IO口;
- 声光:蜂鸣器(有源)+红绿LED,通过PNP三极管驱动,单片机IO口输出控制信号。
3.1 单片机最小系统
- 核心元件:STC89C52单片机,晶振11.0592MHz,复位电路采用10kΩ电阻+10μF电容+按键(图3-1)。
- 引脚分配:
- P3.2(INT0):红外A信号输入;
- P3.3(INT1):红外B信号输入;
- P2口:数码管段选信号(通过74HC595驱动);
- P1.0:蜂鸣器控制;
- P1.1:红色LED(加计数指示);
- P1.2:绿色LED(减计数指示);
- P3.7:手动复位按键输入(低电平有效)。
3.2 光控检测模块
- 电路设计:
红外发射管串联220Ω电阻接5V,接收管输出端通过10kΩ上拉电阻接5V,信号端接单片机INT0/INT1。当光线被遮挡时,接收管截止,输出低电平脉冲(图3-2)。 - 抗干扰措施:
- 红外对管垂直安装于门框两侧,间距5cm,避免直射;
- 软件消抖:检测到低电平后延迟20ms再次确认,消除抖动干扰。
3.3 数码管显示模块
- 驱动方案:
采用74HC595串行转并行芯片,通过单片机P2.0(SCK)、P2.1(MOSI)控制时钟和数据传输,减少IO口占用。四位数码管动态扫描,刷新频率100Hz,避免闪烁。
3.4 手动复位与声光指示模块
- 复位电路:独立按键接P3.7和GND,按下时触发外部中断,计数器清零。
- 声光电路:
第四章 软件设计

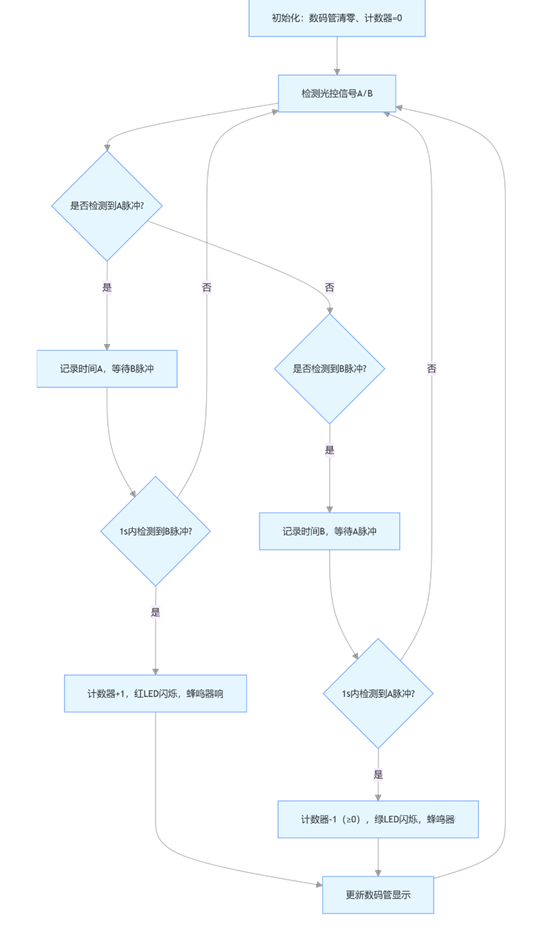

4.1.1 流程图

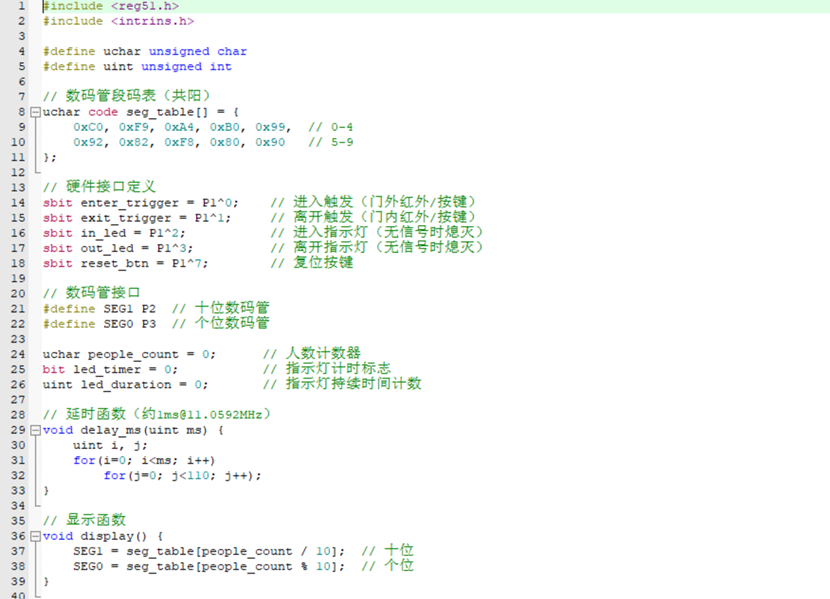

4.1.2 关键代码
4.2 方向判断与计数模块

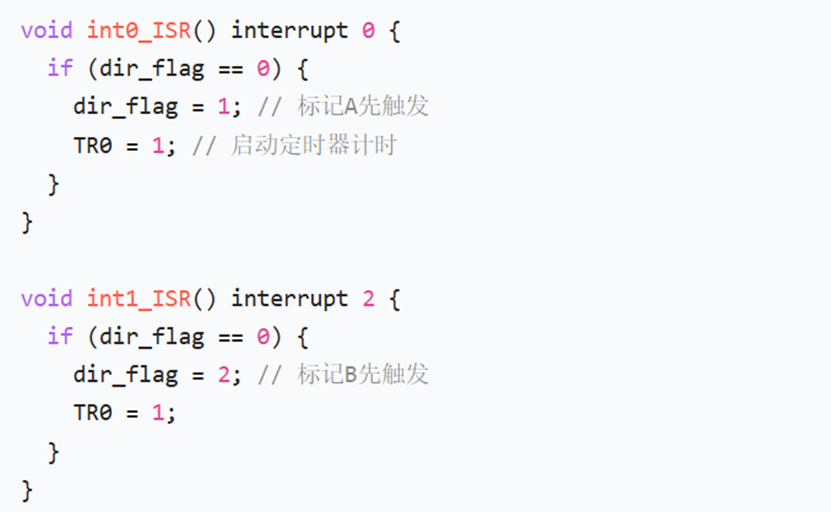

中断服务函数
4.3 显示与指示函数

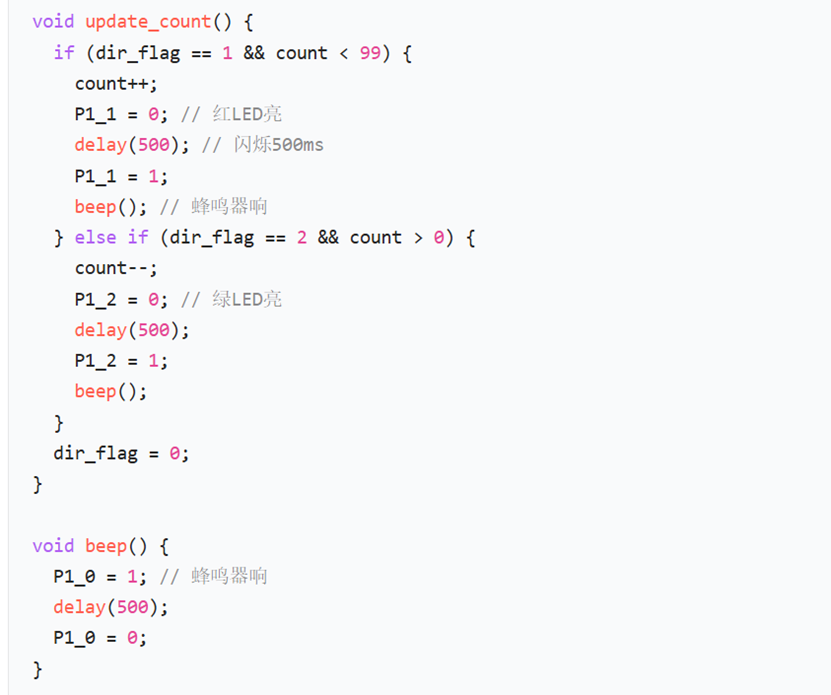

计数更新
5.1 软件调试(Keil环境)
- 编译测试:程序通过Keil C51编译,生成HEX文件,无语法错误,代码大小约2KB,满足STC89C52存储需求。
- 仿真验证:使用Proteus仿真平台,模拟红外对管脉冲输入,验证计数器加减逻辑、数码管显示及声光指示功能,结果与设计一致(图5-1)。
5.2 硬件调试
5.2.1 光控触发测试
- 测试方法:用手依次遮挡红外A和B对管,观察单片机IO口电平变化(用示波器检测)。
- 结果:遮挡A时,P3.2电平由高变低,产生有效脉冲;遮挡B时,P3.3电平变化正常,无误触发。
5.2.2 计数逻辑测试
- 进入测试:按A→B顺序遮挡,计数器加1,数码管显示正确,红色LED闪烁,蜂鸣器发声。
- 离开测试:按B→A顺序遮挡,计数器减1(≥0),绿色LED闪烁,蜂鸣器发声。
- 边界测试:计数器达99时,再次进入不计数;计数器为0时,离开不计数。
5.2.3 复位与指示功能测试
- 手动复位:按下复位按键,计数器清零,数码管显示“00”,声光无动作。
- 声光指示:每次计数时,对应颜色LED闪烁0.5s,蜂鸣器发出清晰提示音。
5.3 问题与解决方案
- 环境光干扰:
- 现象:自然光照射下,红外接收管误触发。
- 方案:在红外对管外侧增加黑色遮光罩,缩短检测距离至5cm,有效抑制干扰。
- 数码管闪烁:
- 现象:动态扫描频率过低导致显示闪烁。
- 方案:将定时器中断周期从100ms缩短至10ms,提高刷新频率,消除闪烁。
- 按键抖动:
- 现象:复位按键按下时多次触发清零。
- 方案:在按键检测函数中增加20ms软件消抖,确保单次触发有效。
本设计基于STC89C52单片机,通过双路红外光控电路实现了实验室人员进出方向判断与计数功能,配合数码管显示、手动复位和声光指示,满足基本需求与发挥功能。系统成本低、易部署,适用于中小型实验室的实时人数统计。未来可扩展无线传输功能(如蓝牙上传数据至服务器)或集成人脸识别,进一步提升智能化水平。
