三维CAD皇冠CAD（CrownCAD）建模教程：管钳

在线解读『管钳』的三维建模流程，讲解圆角、拉伸凸台/基体、装饰螺纹线、设置外观等操作技巧，一起和皇冠CAD（CrownCAD）直播间学习制作步骤！

模型——管钳

管钳是一种用于夹持、旋转或固定管材的工具，广泛应用于管道安装、维修等场合。

绘制管钳模型，可以分成两大部分：

第一部分零件建模，创建钳身、调节螺丝和钳口等零件，并设置零件外观。

第二部分零件装配，将所有零件导入到装配环境，进行装配。

皇冠CAD功能

圆角

将模型的一条或多条边线、一个或多个面按照不同方式切削成圆弧面的加工，方式分为固定尺寸、可变尺寸、面圆角。点击工具栏圆角命令

，打开命令对话框。

固定尺寸

1.边线或面：拾取需要倒角操作的边线或面，支持多选。

2.切向延伸：默认勾选，当所选边线为圆弧时，勾选此选项可沿弧线两侧切向方向延伸。

3.半径：设定与圆角边两侧等弧线的半径值。

4.多半径圆角：默认不勾选，可选取同一实体上的不同边线或面进行不同半径的圆角。

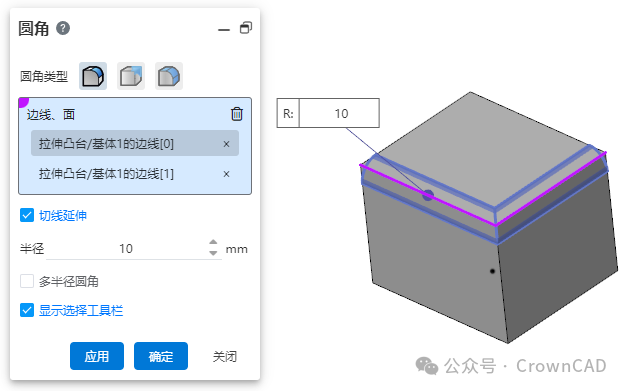

示例：设置相关参数后，固定尺寸圆角预览效果如下图所示。

可变尺寸

1.边线：拾取需要圆角操作的边线，支持多选。

2.切向延伸：默认勾选，当所选边线为圆弧时，选择切向延伸可沿弧线向其两侧切向方向延伸倒圆角。

3.变半径控制点：拾取边线后，显示边线上端点、内部点及圆角半径，实现不同顶点处不同圆角半径调整。

4.内部点数：用于定义边线上内部点的数量，以便更灵活地调整圆角形状。

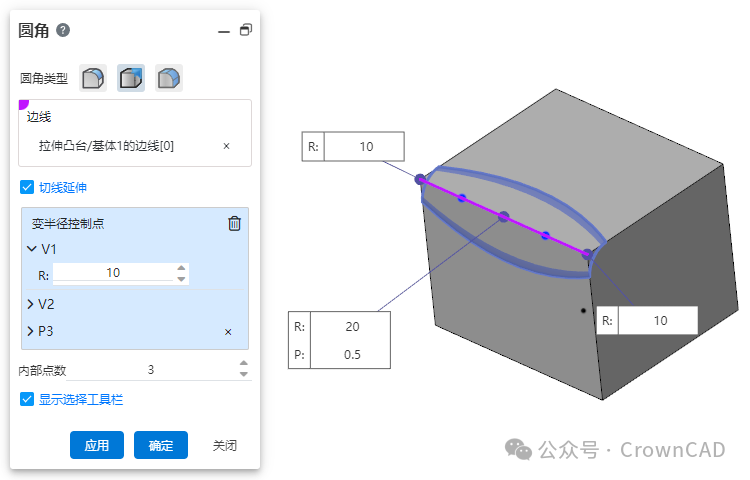

示例：设置相关参数后，多尺寸圆角预览效果如下图所示。
