运算放大器（Op-Amp）工作原理以及需要注意的事项！

运算放大器（Op-Amp）是一种高增益的差分放大器，其核心工作原理基于负反馈和理想化假设。以下是其工作原理的详细分析：

1. 基本结构与理想特性

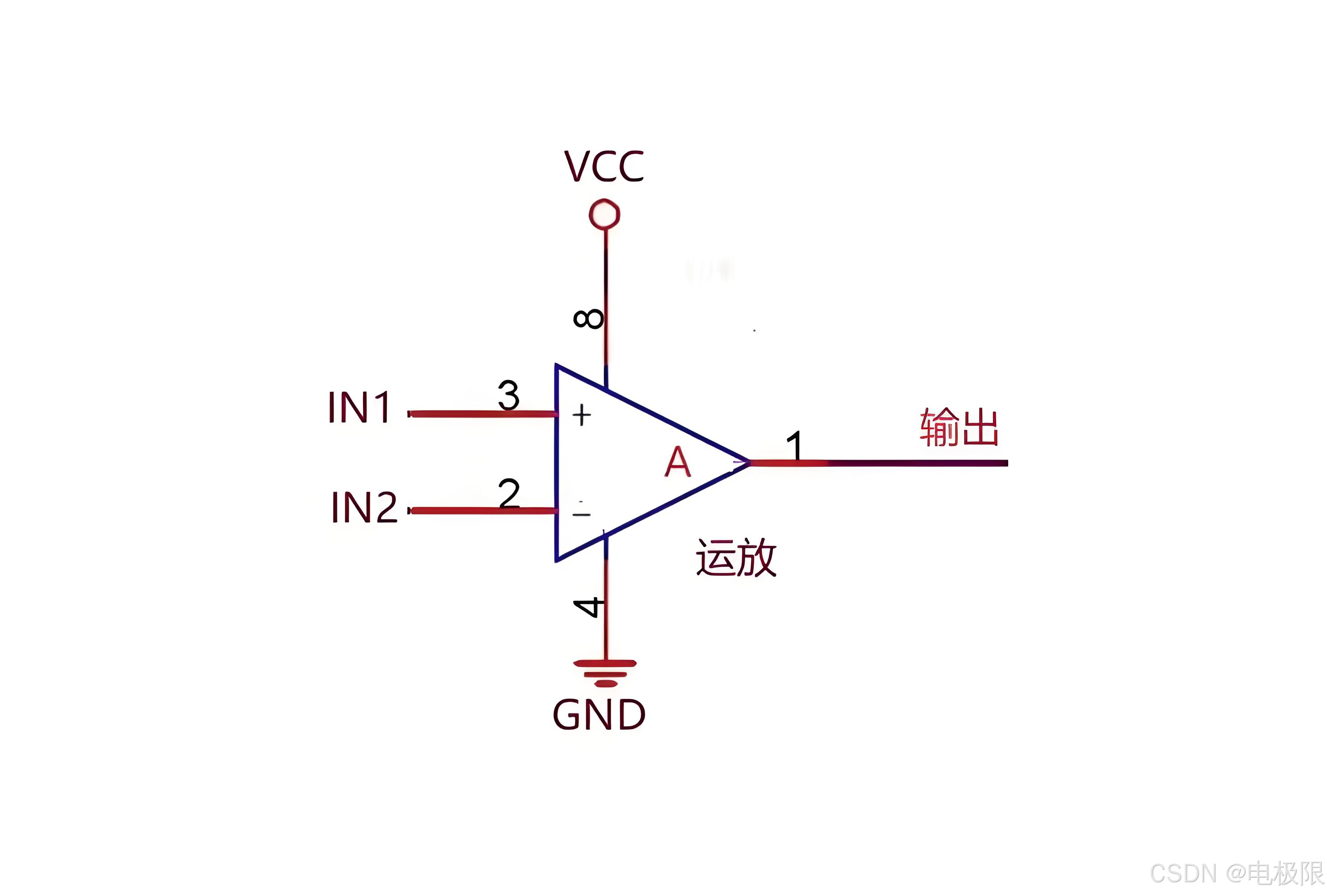

结构：运算放大器有两个输入端（反相端“−”和同相端“+”）和一个输出端。理想情况下，其特性包括：

无限开环增益（A→∞）：极小的输入电压差即可驱动输出至饱和。

无限输入阻抗（Z_in→∞）：输入端不吸收电流。

零输出阻抗（Z_out→0）：输出电压不受负载影响。

无限带宽：无频率限制。

2. 工作模式

开环模式（无反馈）

当无外部反馈时，运算放大器处于比较器模式：

若 V+ > V−，输出饱和至正电源电压（接近+Vcc）。

若 V− > V+，输出饱和至负电源电压（接近−Vcc）。

应用：电压比较器、方波生成等非线性电路。

闭环模式（负反馈）

通过外部元件（如电阻、电容）将输出信号反馈至输入端，形成闭环：

虚短（Virtual Short）：由于开环增益无限大，负反馈迫使 V+ ≈ V−（输入电压差趋近于零）。

虚断（Virtual Open）：输入阻抗无限大，输入端电流趋近于零。

应用：线性放大、滤波、积分/微分等。

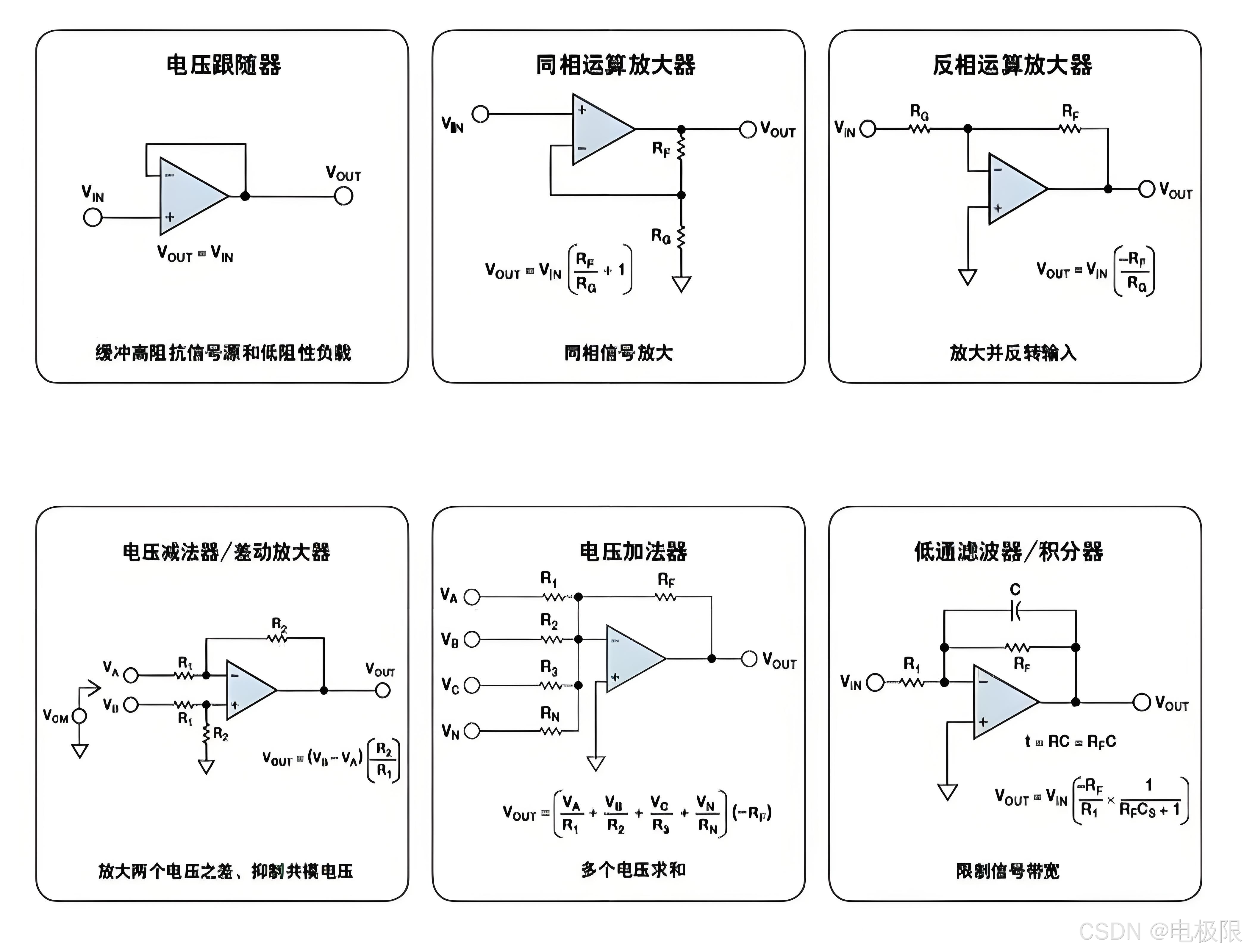

3. 典型电路分析

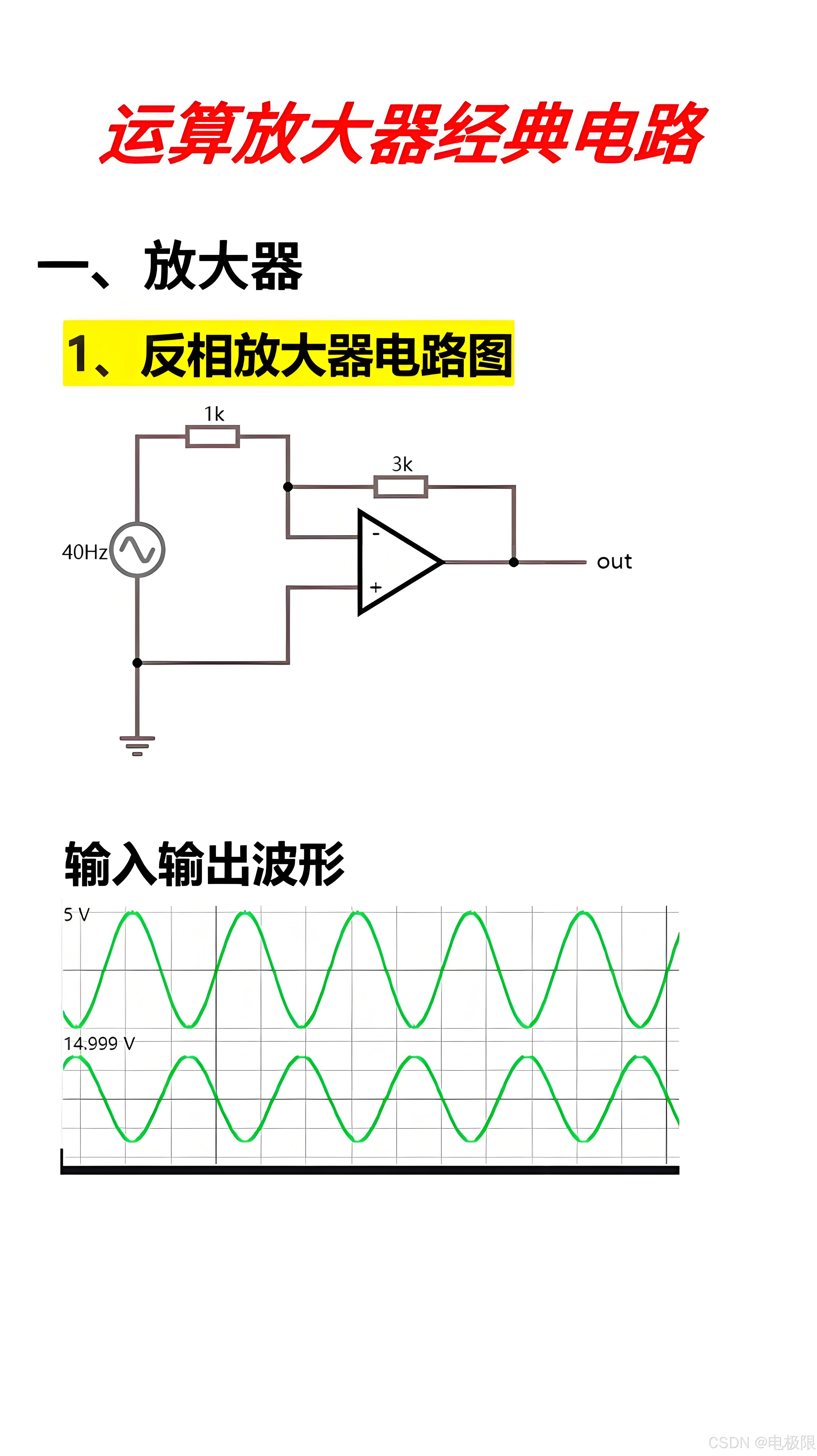

反相放大器

结构：输入信号通过电阻R1接反相端，反馈电阻Rf连接输出端与反相端，同相端接地。

增益公式：

负号表示反相输出。

同相放大器

结构：输入信号接同相端，反馈网络连接反相端与输出端。

增益公式：

输出与输入同相，增益≥1。

电压跟随器

结构：输出直接反馈至反相端，输入接同相端。

特性：增益为1，用于阻抗匹配（高输入阻抗、低输出阻抗）。

4. 非理想因素

输入失调电压：实际运算放大器在零输入时可能存在微小输出电压，需通过调零电路补偿。

有限带宽与压摆率：高频信号下增益下降，输出响应速度受限。

电源电压限制：输出摆幅受供电电压约束（轨到轨运算放大器可接近电源电压）。

温漂与噪声：温度变化和内部噪声可能影响精度。

5. 应用扩展

数学运算：加法器、减法器、积分器（反馈电容）、微分器（输入电容）。

信号处理：有源滤波器、精密整流器。

非线性应用：比较器、振荡器（需正反馈）。

总结

运算放大器通过高增益差分放大结合负反馈实现精确的线性控制。理想模型中的“虚短”和“虚断”简化了电路分析，但实际设计需综合考虑非理想特性。其灵活性使其成为模拟电路设计的核心组件，广泛应用于信号调理、控制系统和仪器仪表等领域。
