人工智能图像识别卷神经网络LeNet结构

一、LeNet架构

手写的数字识别



数据复杂度

居中和缩放

50000个训练数据10,000个测试数据图像大小28*2810类

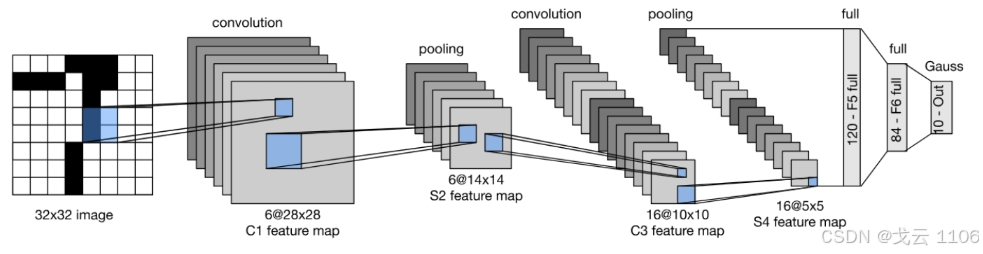

总体来看，LeNet（LeNet-5）由两个部分组成

·卷积编码器：由两个卷积层组成

·全连接层密集块：由三个全连接层组成；

每个卷积层使用5×5卷积核和一个sigmoid激活函数。



LeNet 结构，它保留了 LeNet 的核心思想，主要包含卷积层、池化层和全连接层：

01. 输入层

输入数据为灰度图像，尺寸设定为  28x28 ，这是为了适应常见的手写数字数据集（如 MNIST 数据集）的图像大小。这一层主要负责接收原始图像数据，将其传递到后续网络层进行处理。

02. 卷积层 1

卷积核数量：6

卷积核大小： 5x5

填充方式：无填充

激活函数：ReLU

该卷积层使用 6 个  5x5  的卷积核，对输入图像进行卷积操作。在没有填充的情况下，卷积后的特征图尺寸会变小。计算公式为：输出特征图尺寸 = (输入尺寸 - 卷积核尺寸 + 1)。因此，经过这一层卷积后，输出特征图的尺寸为  (28 - 5 + 1) x (28 - 5 + 1) = 24x24 。ReLU 激活函数的作用是为网络引入非线性，其公式为  f(x) = max(0, x) ，它能够增强网络的表达能力，让网络学习到更复杂的特征。

03. 池化层 1

池化窗口大小： 2x2

池化方式：最大池化

最大池化操作会在每个  2x2  的窗口内选取最大值作为输出。池化后的特征图尺寸会进一步减小，计算公式为：输出特征图尺寸 = 输入尺寸 / 池化窗口步长（这里步长等于池化窗口大小）。因此，经过这一层池化后，输出特征图的尺寸为  24 / 2 = 12x12 。池化的作用是减少数据量，降低计算复杂度，同时在一定程度上防止过拟合。

04. 卷积层 2

卷积核数量：16

卷积核大小： 5x5

填充方式：无填充

激活函数：ReLU

这一层使用 16 个  5x5  的卷积核对上一层的输出进行卷积。同样不进行填充，卷积后的特征图尺寸为  (12 - 5 + 1) x (12 - 5 + 1) = 8x8 。经过 ReLU 激活函数处理后，输出新的特征图，继续提取图像中的复杂特征。

05. 池化层 2

池化窗口大小： 2x2

池化方式：最大池化

再次进行最大池化操作，池化窗口大小为  2x2 。经过这一层池化后，输出特征图的尺寸为  8 / 2 = 4x4 。这进一步减少了数据量，突出了图像中的关键特征。

06. 全连接层 1

神经元数量：120

激活函数：ReLU

将池化层 2 的输出  4x4  的特征图展开为一维向量，其长度为  4 x 4 x 16 = 256 （16 是卷积层 2 的输出通道数）。然后将这个一维向量连接到具有 120 个神经元的全连接层。全连接层中的每个神经元与输入向量的所有元素都有连接。经过 ReLU 激活函数处理后，输出新的特征表示。

07. 全连接层 2

神经元数量：84

激活函数：ReLU

这一层接收全连接层 1 的输出，并进一步进行特征变换。全连接层 2 有 84 个神经元，同样使用 ReLU 激活函数。它能够学习到更高级的特征组合，为最终的分类做准备。

08. 输出层

神经元数量：10

激活函数：Softmax

输出层有 10 个神经元，对应 10 个类别（例如在手写数字识别中，对应 0 - 9 这 10 个数字）。Softmax 激活函数将全连接层 2 的输出转换为概率分布，使得所有输出值之和为 1，每个输出值代表属于相应类别的概率。最终，通过选择概率最大的类别作为模型的预测结果。

二、学习表征

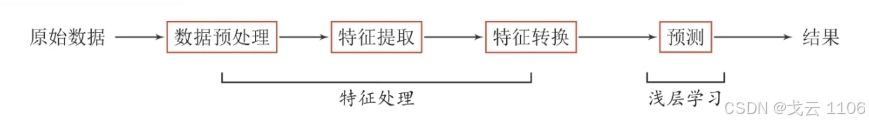

浅层学习：不涉及特征学习，其特征主要靠人工经验或特征转换方法来抽取

表示学习：如果有一种算法可以自动地学习出有效的特征，并提高最终机器学习模型的性能，那么这种学习就可以叫作表示学习



通常需要从底层特征开始，经过多步非线性转换才能得到。

通过构建具有一定“深度”的模型，可以让模型来自动学习好的特征表示（从底层特征，到中层特征，再到高层特征），从而最终提升预测或识别的准确性。

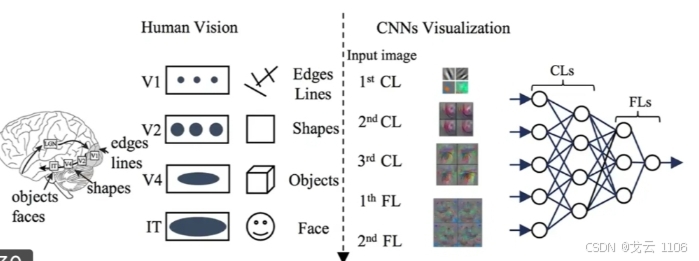

三、视觉分层理论

视觉分层理论，从底层到高层的不断抽象。



浅层卷积核提取：边缘、颜色、斑块等底层像素特征。

中层卷积核提取：条纹、纹路、形状等中层纹理特征。

高层卷积核提取：眼睛、轮胎、文字等高层语义特征。

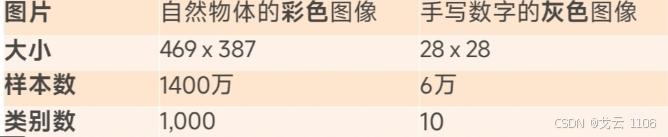

三、 ImageNet 数据集（2010)



四、AlexNet

•AlexNet在2012年赢得了ImageNet竞赛

·更深更大的LeNet

·主要修改 去弃法（防止过拟合) ReLu激活函数（训练）最大池化法

·计算机视觉的范式转变

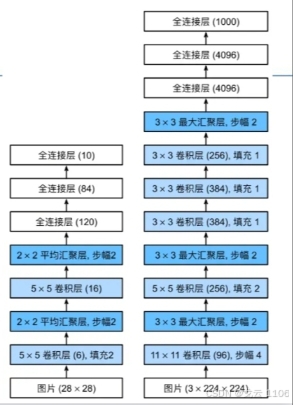

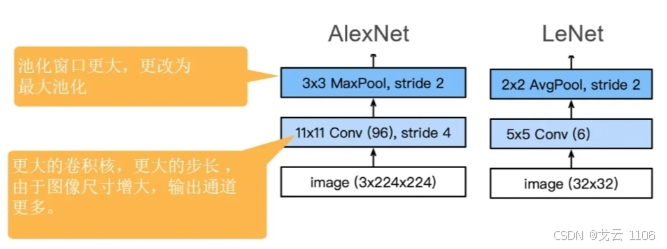

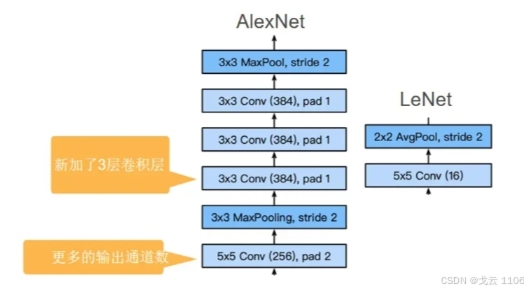

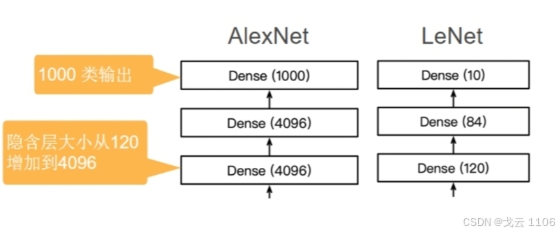

AlexNet架构







1.AlexNet比相对较小的LeNet5要深得多。AlexNet由八层组成：五个卷积层、两个全连接隐藏层和一个全连接输出层。

2.AlexNet使用ReLU而不是sigmoid作为其激活函数。

更多细节

·将激活函数从sigmoid更改为ReLu（减缓梯度消失）

·在两个隐含层之后应用丢弃法（更好的稳定性/正则化)

·数据增强



总结

·AlexNet的架构与LeNet相似，但使用了更多的卷积层和更多的参数来拟合大规模的ImageNet数据集。

·今天，AlexNet已经被更有效的架构所超越，但它是从浅层网络到深层网络的 关键一步。

·新加入了Dropout、ReLU、最大池化层和数据增强。

二、 VGG网络

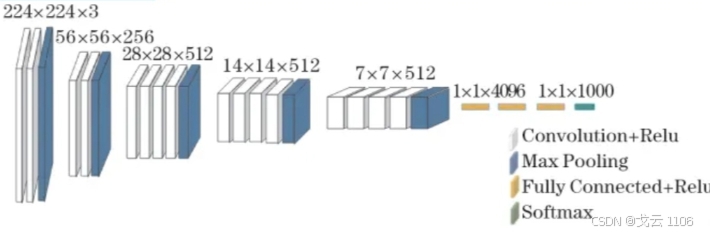

VGG19共有16个卷积层和3个全连接层.

此外，还有5个最大池化层分布在不同的卷积层之下。



•AlexNet比LLeNet更深入更大，以获得更强性能

·能不能更大更深?·选项·更多稠密层（开销太大)·更多的卷积层·将卷积层组合成块

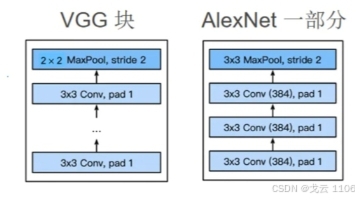

·VGG块 ·3x3卷积（填充=1）（n层，m个通道 ·2x2最大池化层（步幅=2） ·更深还是更宽？ ·5x5卷积 ·3x3卷积（更多） ·更深和更窄更好



VGG 架构：

·多个VGG块后加全连接层

·VGG使用可重复使用的卷积块来构建深度卷积神经网络



VGG 网络：

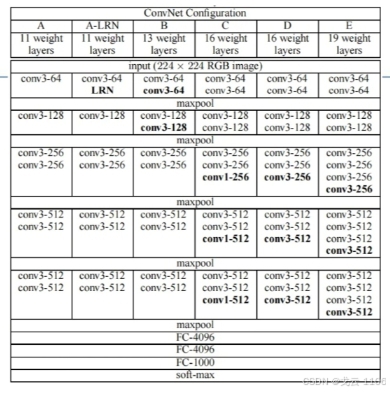

不同次数的重复VGG块，可获得不同的架构，例如VGG-16，VGG-19，.....·

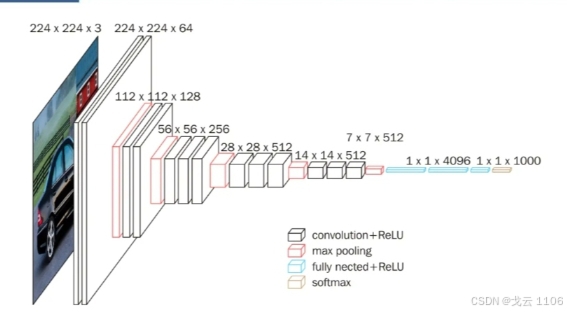

VGG16:

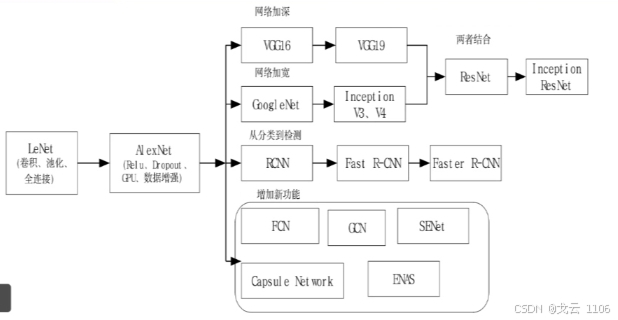

发展：

LeNet(1995)

·2卷积层+池化层

·2隐含层

AlexNet

·更大更深的LeNet

·ReLu激活，丢弃法，预处理

VGG

·更大更深的AlexNet(重复的VGG块)
