ospf综合实验

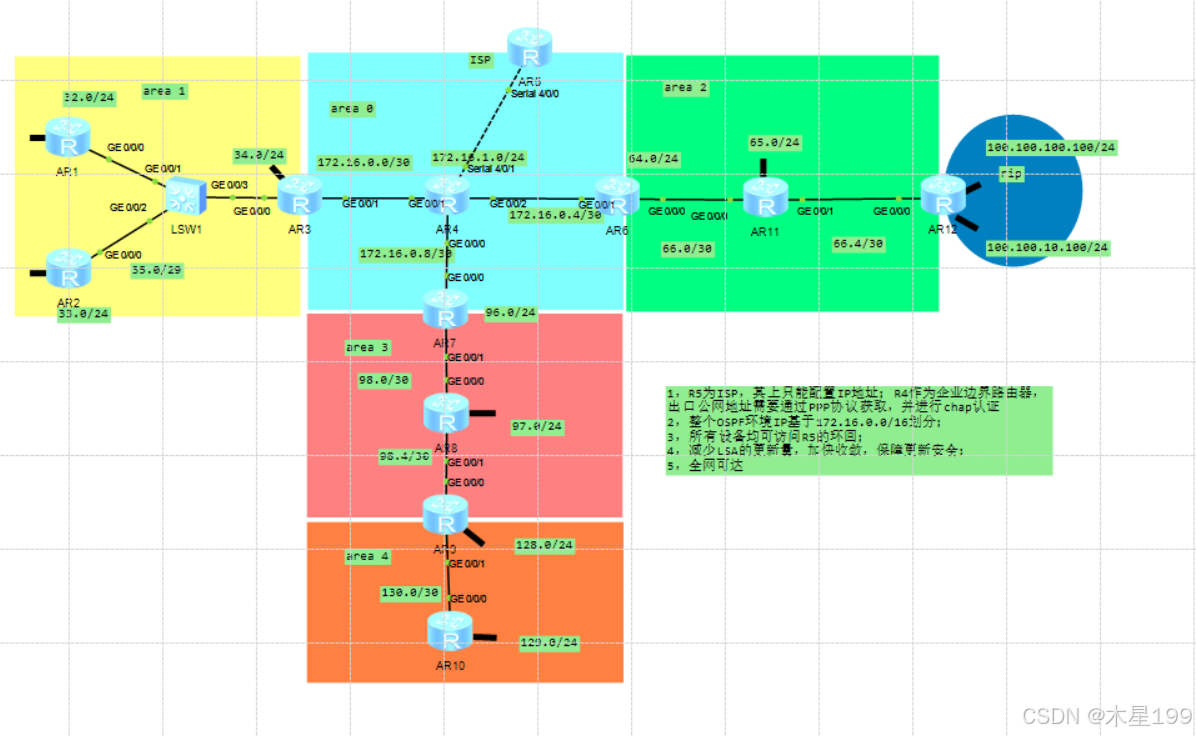

实验题目（此图已经对其进行网段划分）：

实验要求：

1，R5为ISP，其上只能配置IP地址；R4作为企业边界路由器，
出口公网地址需要通过PPP协议获取，并进行chap认证
2，整个OSPF环境IP基于172.16.0.0/16划分；
3，所有设备均可访问R5的环回；
4，减少LSA的更新量，加快收敛，保障更新安全；
5，全网可达

配置每台设备

配完之后测试连接是否通畅：

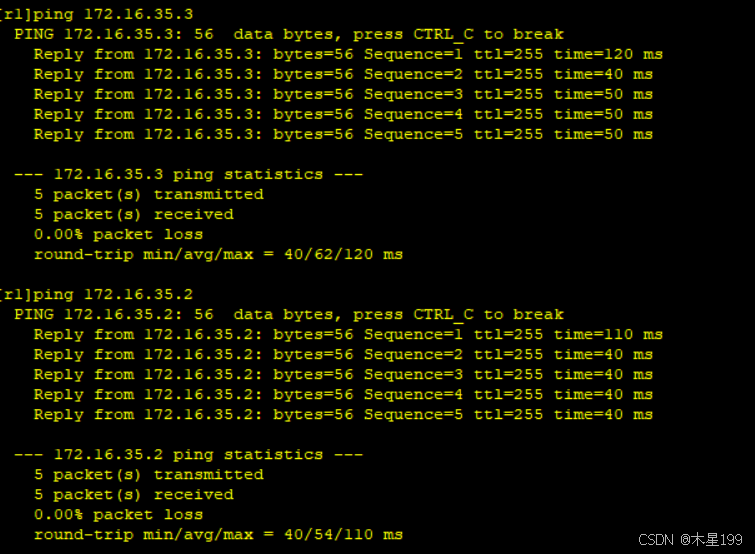

r1测试：

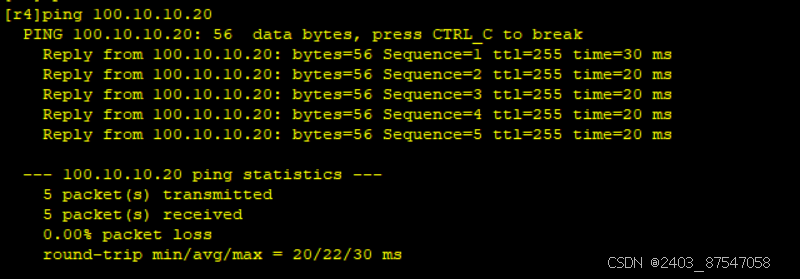

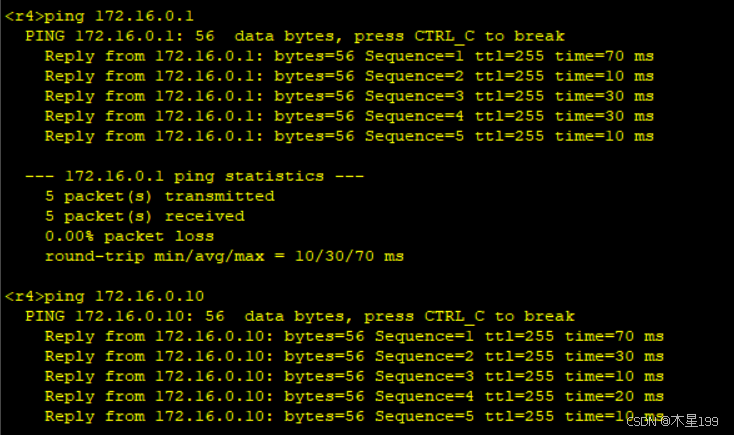

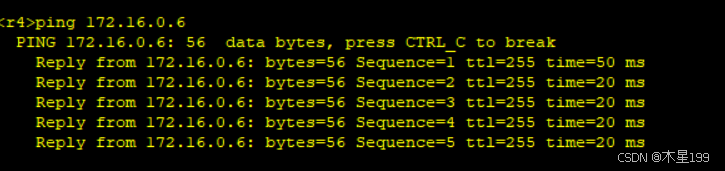

R4测试：

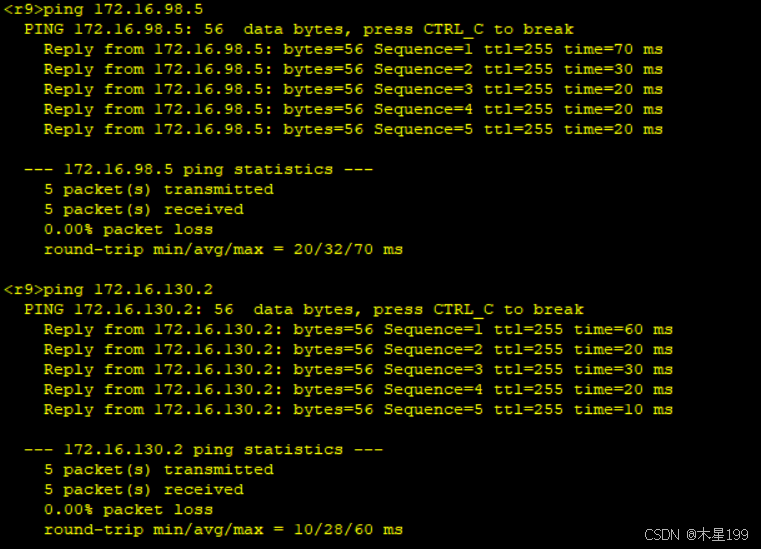

r9测试：

下一步就是配置ospf：

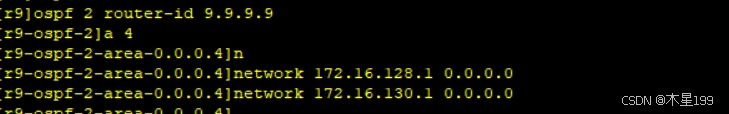

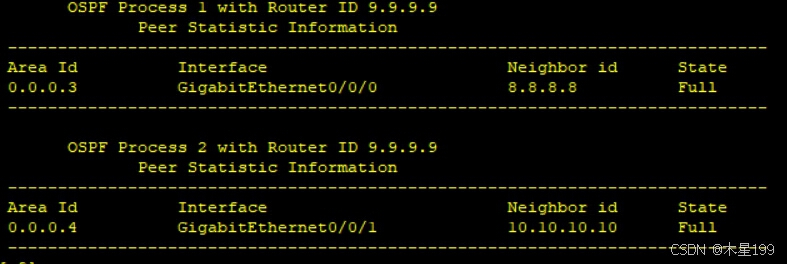

步骤大多数都是重复，主要展示R9，R9连接一个远离骨干的区域4，要方便通信的话，可以进行双向重发布，在R9上建立两个ospf进程：

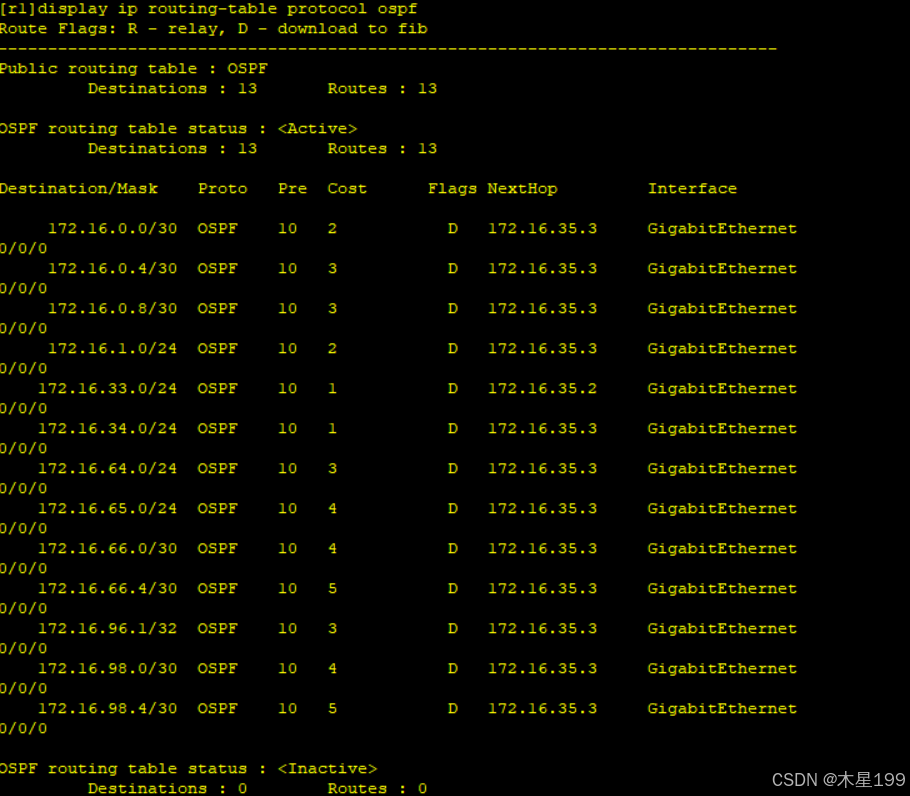

做完之后，打开R1的路由表：

此时除了区域4，R5和rip之外，所有的区域网络已接通。下一步就是将r5,区域四和RIP接入网络。

此步骤就是将ospf1 与ospf2接通：

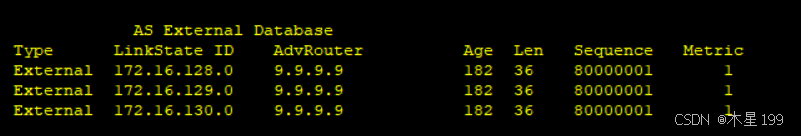

在这里可以看出区域四已经接入网络：

接下来导入rip:

这里看出已经将rip导入网络：

对R5进行配置：

将r4与r5接通：

配置一条到r5的缺省路由：

测试结果：

要实现全网都可以访问到R5，则需要配置NET和缺省路由：

做完这些，可以看到缺省路由已经下发：

测试结果：

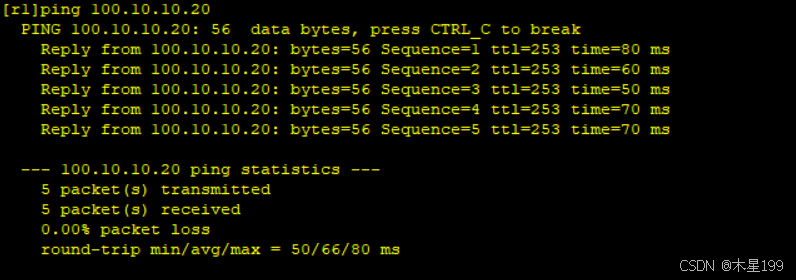

r1可以访问到r5环回：

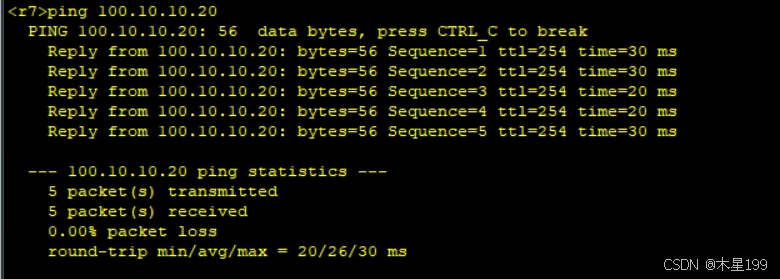

用别的区域设备也可以连接到R5:

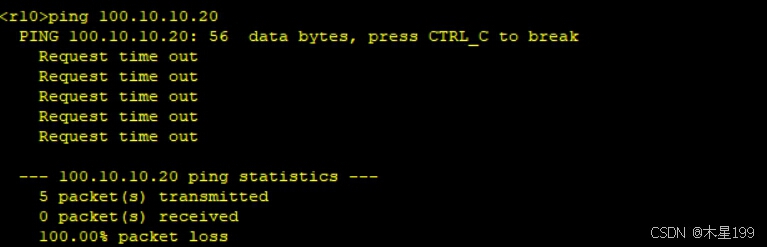

但由于在R9上做双向重发布的时候不会宣告缺省路由，导致处于区域4的R10无法ping通R5：

因此，我们要在r9的ospf进程2中对这个缺省路由进行宣告：

然后r10就可访问到r5:

至此，区域四，rip和R5全部接入网络，网络已经实现全网通。

之后对网络再进行优化：先对各个区域的路由进行汇总：

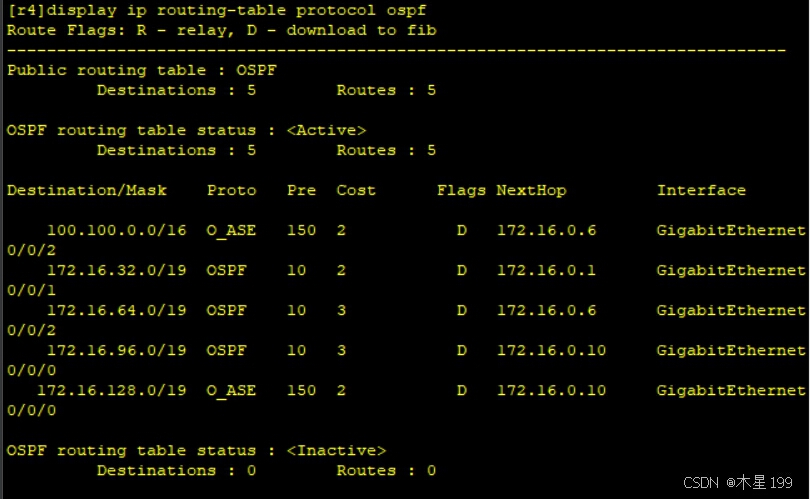

之后就可以看到R4路由表中发生的变化：

但这样会造成黑洞路由，因此要在r3,r6,r7,r9和r12上做空接口防环：

最后就是划分特殊区域：将区域1设为stub,2，3为nssa区：

stub:

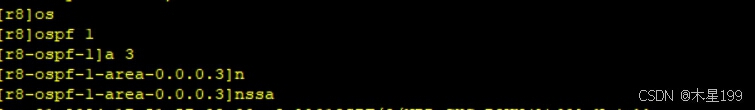

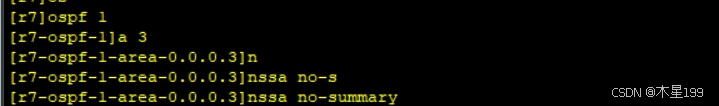

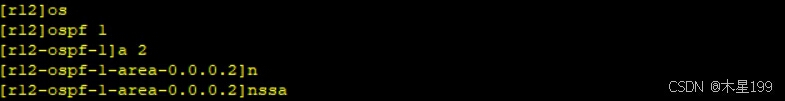

nssa:

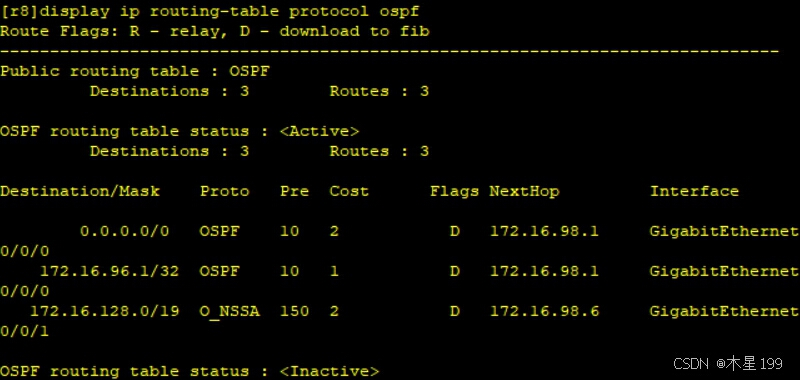

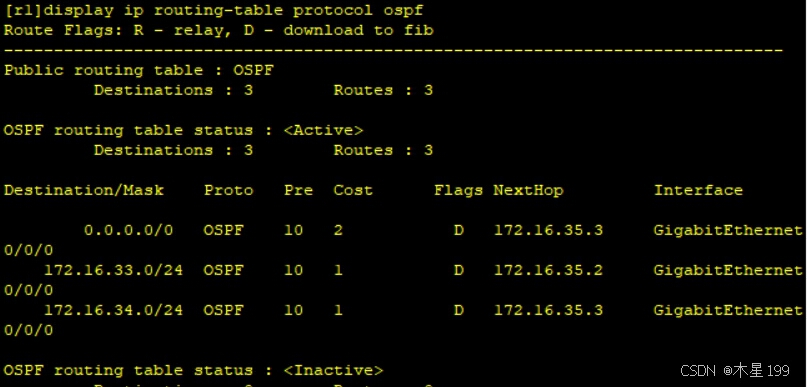

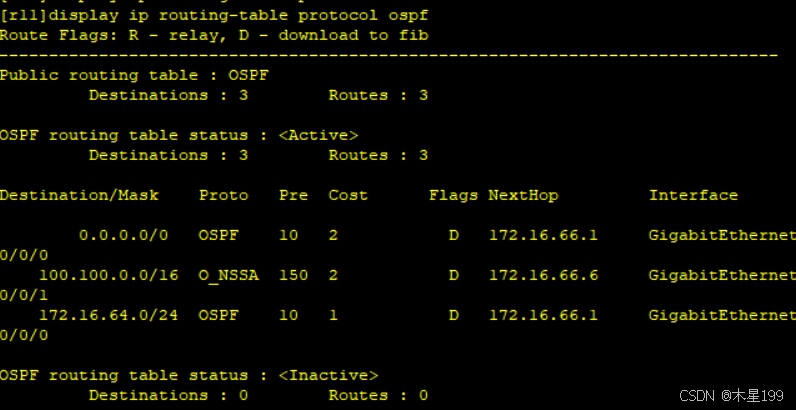

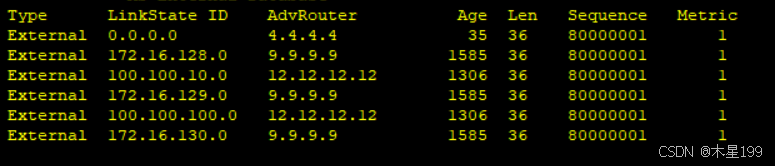

完成之后查看路由表：

至此，已完成优化。
