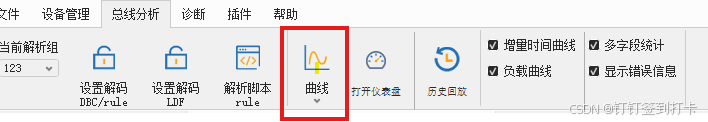

如下图所示，VBDSP支持绘制解析曲线
解析曲线步骤：
（1）添加DBC文件

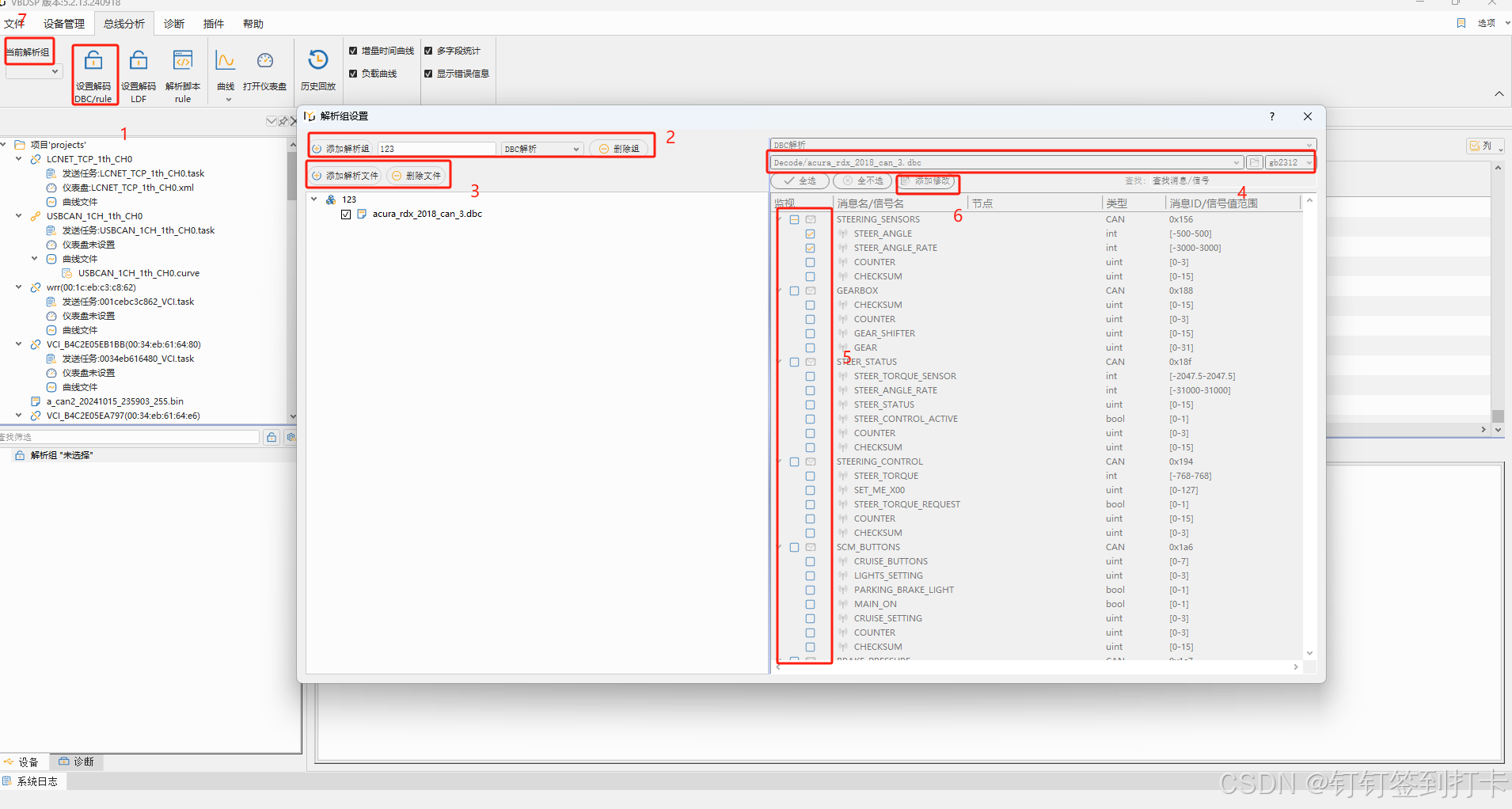

添加解析文件步骤，如下图所示
①点击“设置解码”，弹出解析组设置，或在下图“解析”部分右键，选择添加项，弹出添加解析文件窗口；
②在此部分添加解析组和解析格式；
③在此部分添加“解析文件”；
④导入DBC解析文件；
⑤勾选要解析的变量，支持全选和全不选；
⑥保存设置，使配置生效；
⑦选择当前解析组，就可以在左侧显示添加好的解析组和信号；
（2）在线播放DBC解析曲线

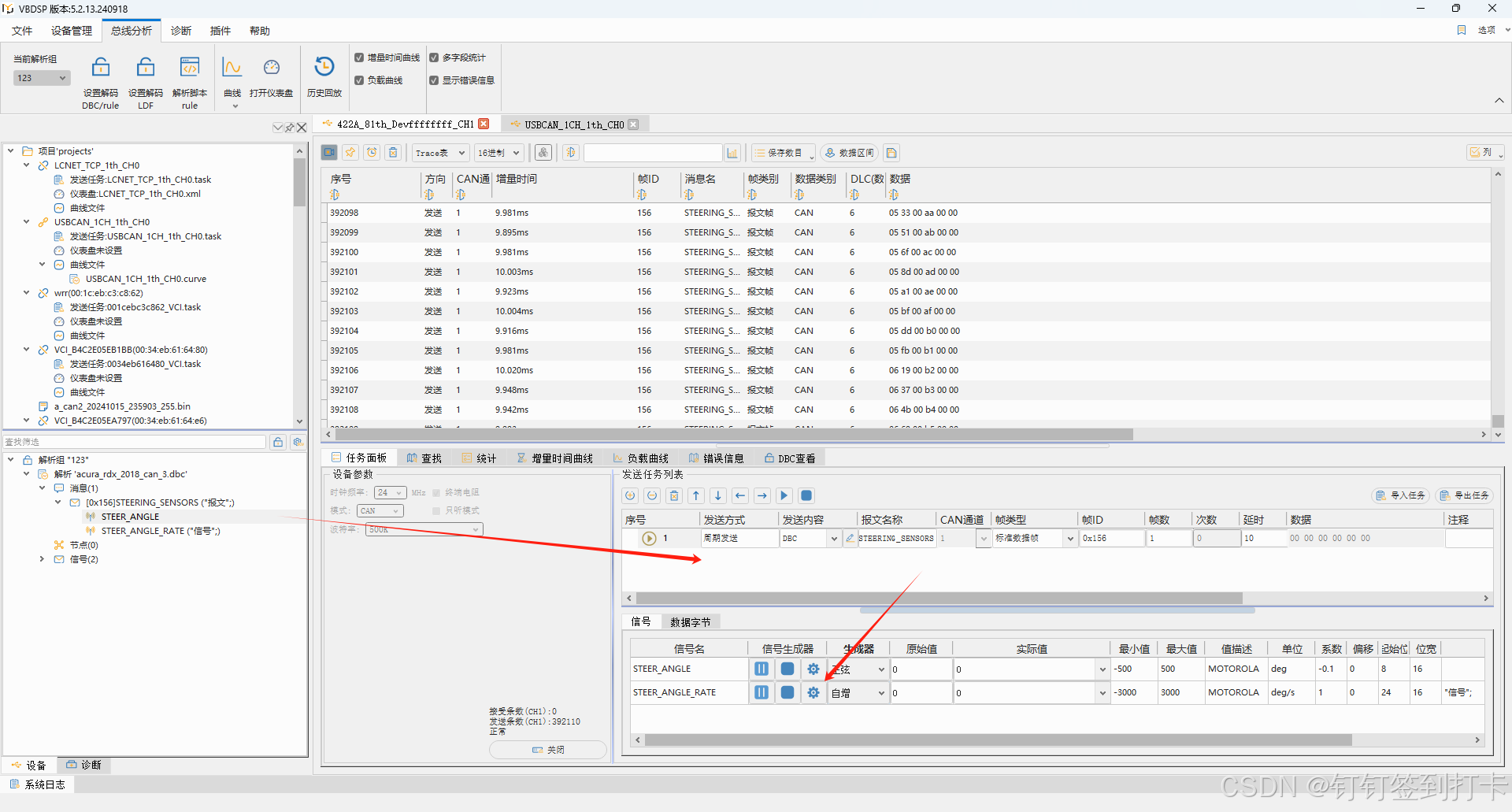

将解析组中的变量拖动到任务栏中并设置信号生成器

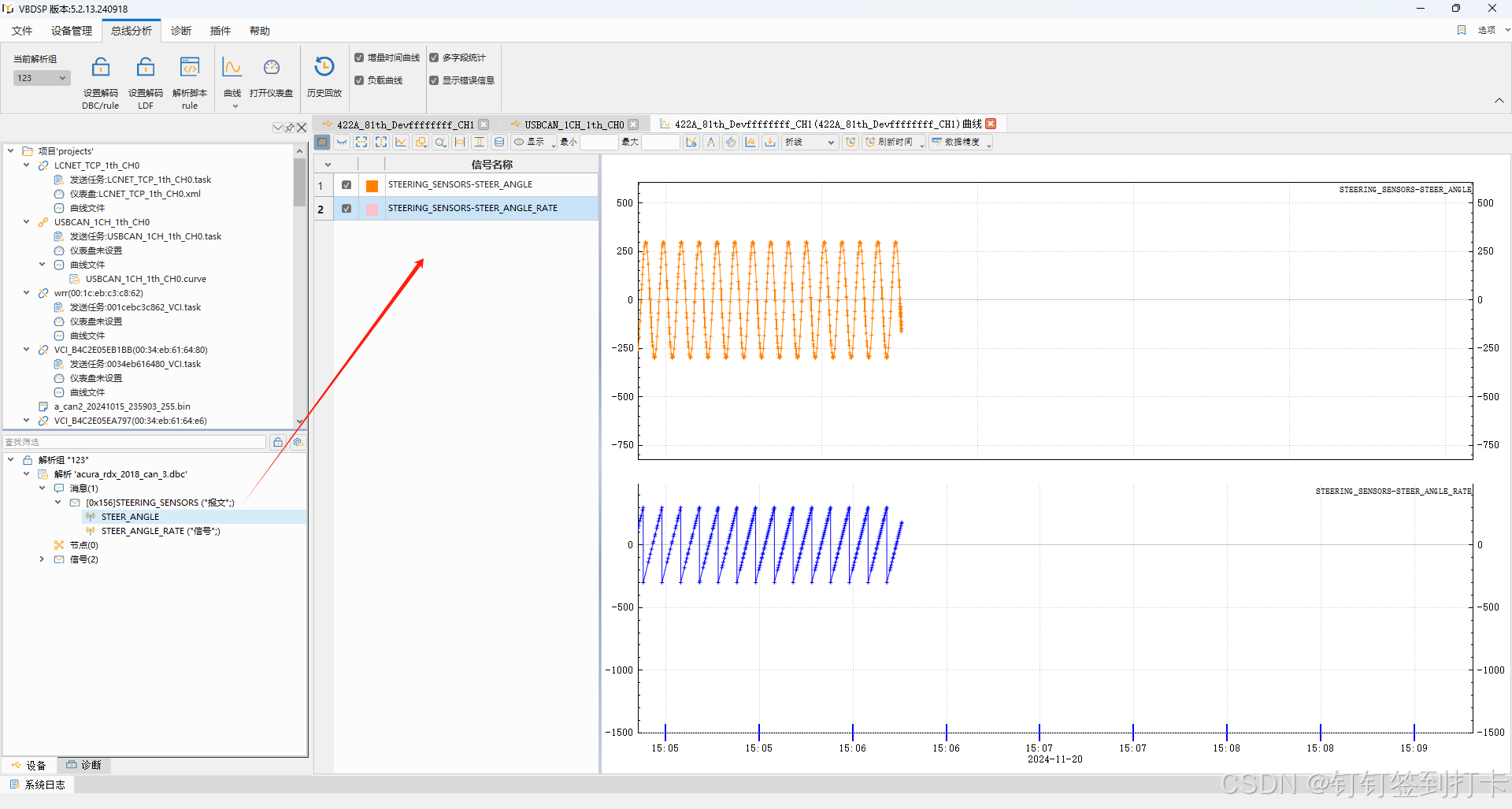

打开曲线窗口，将左侧的变量信息拖动到中间坐标区域，完成变量曲线的添加；此时，有数据传输就会自动生成曲线，点击图形上方的分离曲线选项，即可将图形分开来查看，如下图所示；
