1.什么是VLAN

VLAN(虚拟局域网)，是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们处于同一网段。

2.如何划分vlan

静态VLAN

基于交换机的端口划分，适合于任何大小的网络。

缺点是如果某用户离开了原来的端口，到了一个新的交换机的某个端口，必须重新定义。

动态VLAN

基于MAC地址划分

二层端口类型

在划分VLAN前需要先了解一下，这三种端口类型，Aceess端口、Trunk端口和Hybrid端口。
Access端口是交换机上用来连接用户主机的端口，它只能连接接入链路，并且只能允许唯一的VLANID通过本端口。
Trunk端口是交换机上用来和其他交换机连接的端口，它只能连接干道链路。Trunk端口允许多个VLAN的帧(带Tag标记)通过。
Hybrid端口是交换机上既可以连接用户主机，又可以连接其他交换机的端口。Hybrid端口既可以连接接入链路又可以连接干道链路。Hybrid端口允许多个VLAN的帧通过，并可以在出端口方向将某些VLAN帧的Tag剥掉。



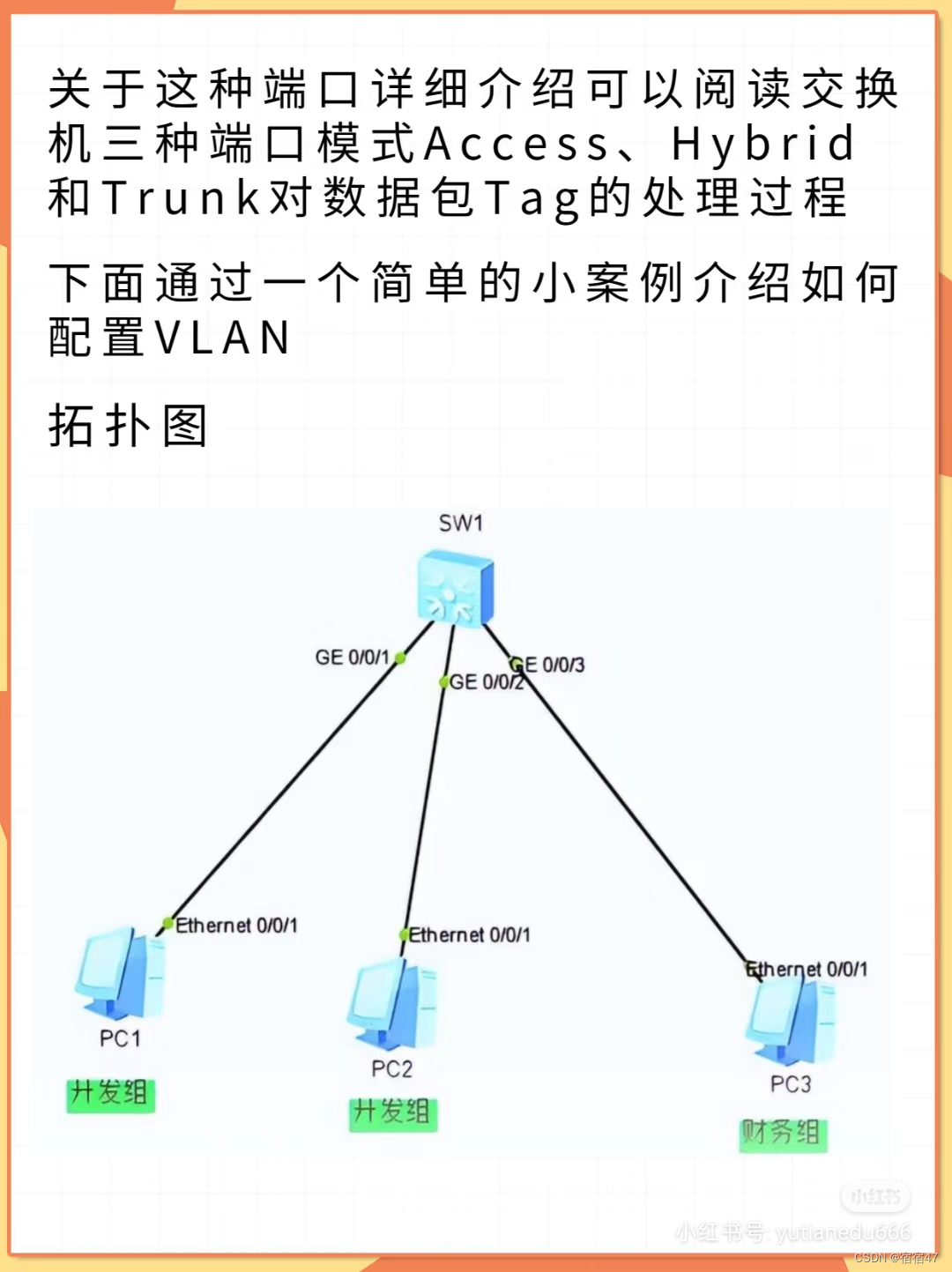

VLAN实验配置

 实验设备与版本

S5820V2版本CMW7.1两个

PC版本Windows系统四个

第5类UTP以太网连接线五条

实验过程

实验一：配置Access链路端口

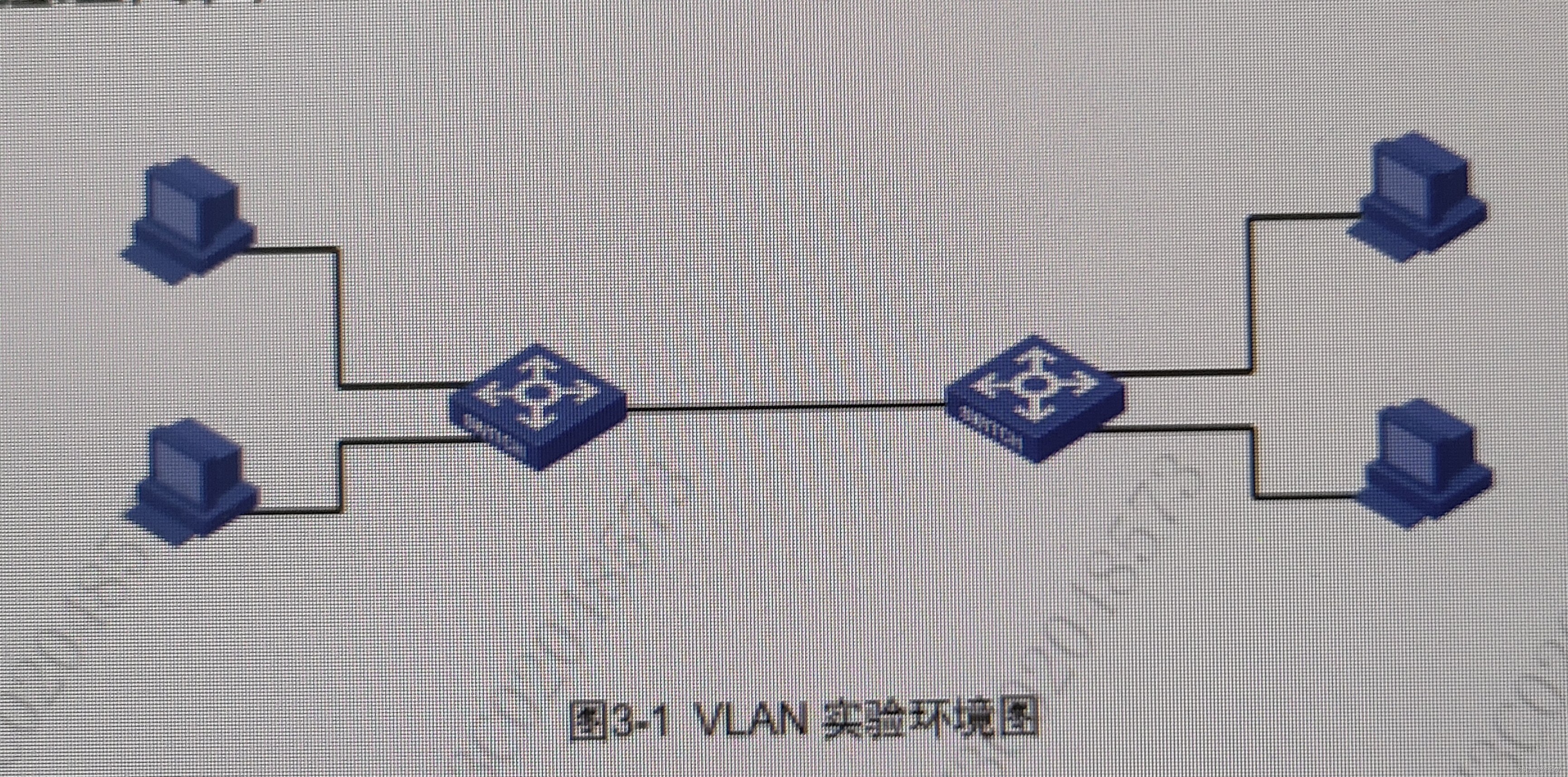

1.建立物理链接

命令如下

<SWA>display version

<SWA>reset saved-configuration

<SWA>reboot

2.观察缺省VLAN

在交换机上查看vlan命令如下

[SWA]display vlan

[SWA]display vlan 1(根据上一命令展示出所缺省的vlan)

[SWA]display interface GigabitEthernet 1/0/1(端口连接按照实验所需要的链接)



eg:交换机上所缺省的vlan是VLAN1，所有的端口都处于VLAN1中；端口的PVID是1，且是Access链路端口类型

3.配置VLAN并添加端口

分别在SWA和SWB上创建VLAN2，并将PCA和PCC所连接的端口g1/0/1添加到VLAN2中

配置SWA：

[SWA]vlan 2

[SWA-vlan2]port g1/0/1

配置SWB：

[SWB]vlan 2

[SWB-vlan2]port g1/0/1

在交换机上查看有关VLAN2的信息：

[SWA]display vlan

[SWA]display vlan 2



[SWB]display vlan

[SWB]display vlan 2

4.测试VLAN间的间隔

 PC间利用ping命令来测试连通性

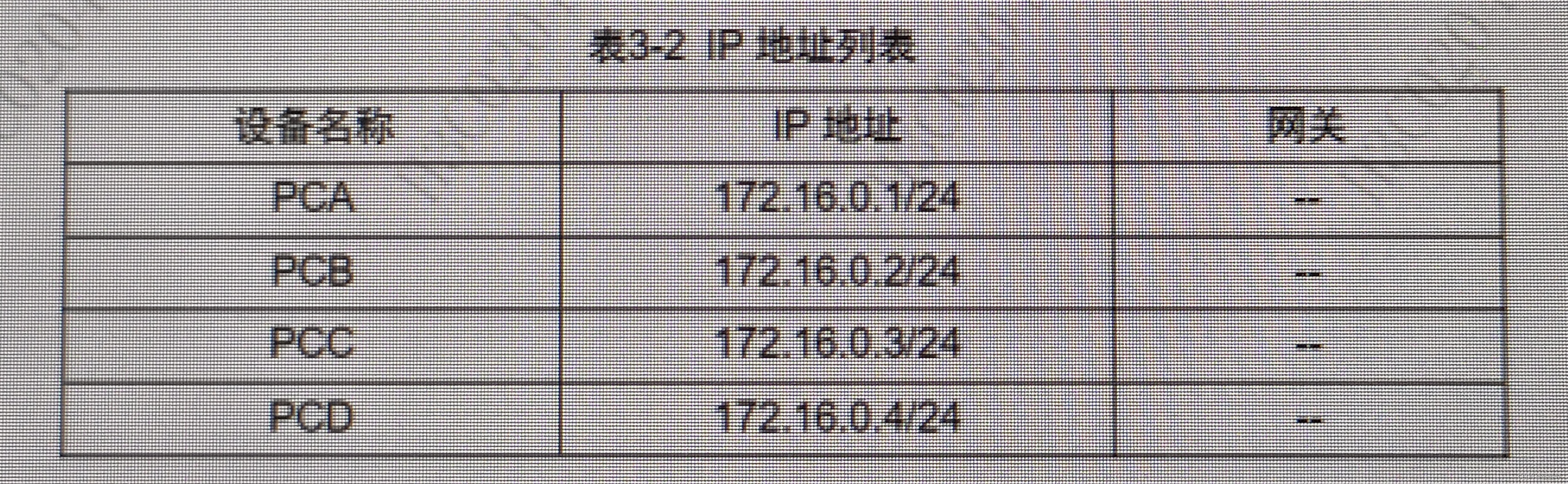

按表3-2在PC上配置IP地址

在PCA上用Ping命令来测试其他的互通性，结果为PCA与PCB不能够互通,PCC与PCD不能够互通。

证明不同VLAN之间不能互通，连接在同一交换机上的PC被隔离了

实验二：配置Trunk链路端口

1.在SWA和SWB上配置端口g1/0/24为Trunk链路端口

配置SWA:

[SWA]int g1/0/24

[SWA-GigabitEthernet1/0/24]port link-type trunk

[SWA-GigabitEthernet1/0/24]port trunk permit vlan all

配置SWB:

[SWB]int g1/0/24

[SWB-GigabitEthernet1/0/24]port link-type trunk

[SWB-GigabitEthernet1/0/24]port trunk permit vlan all

2.配置完成后查看VLAN2信息：

<SWA>display vlan 2

可以看到VLAN2中包含了端口g1/0/24，再查看g1/0/24

<SWA>display interface GigabitEthernet 1/0/2

3.跨交换机VLAN互通测试

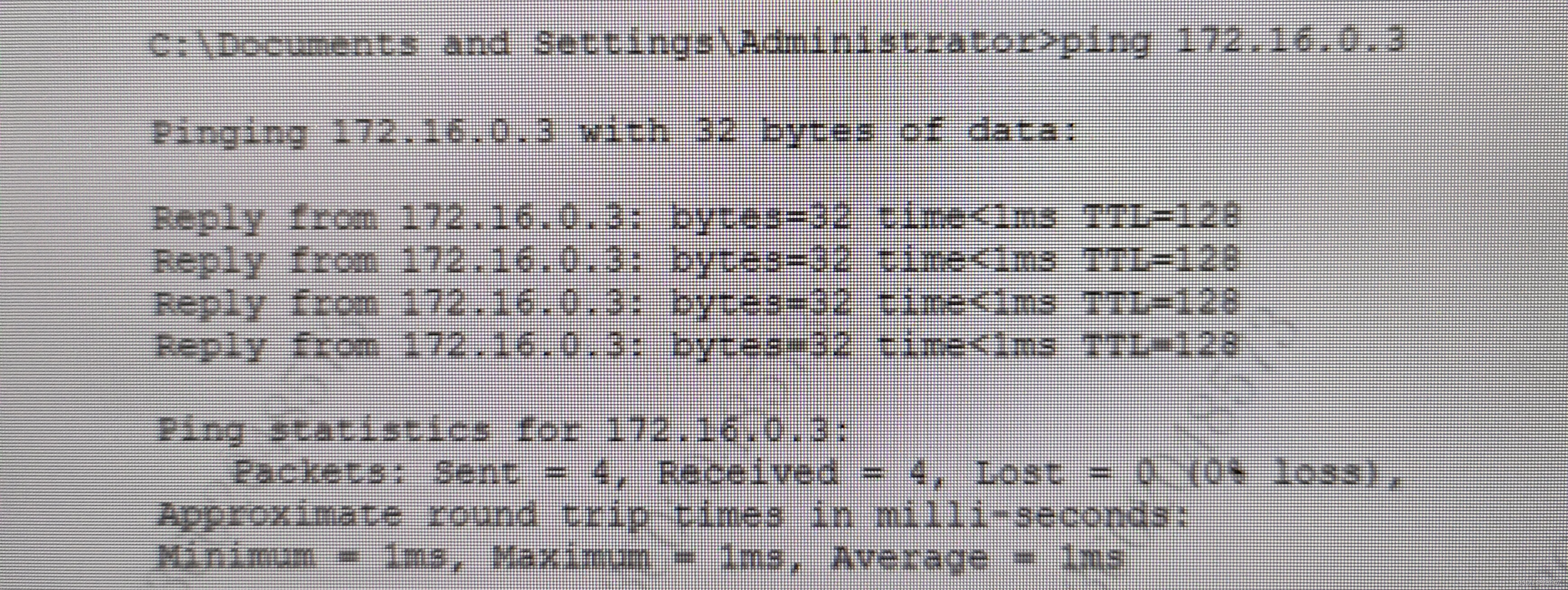

在PCA上用Ping命令来测试与PCC能否互通，其结果应该是能互通的，如下所示：



说明跨交换机VLAN间能够互通。

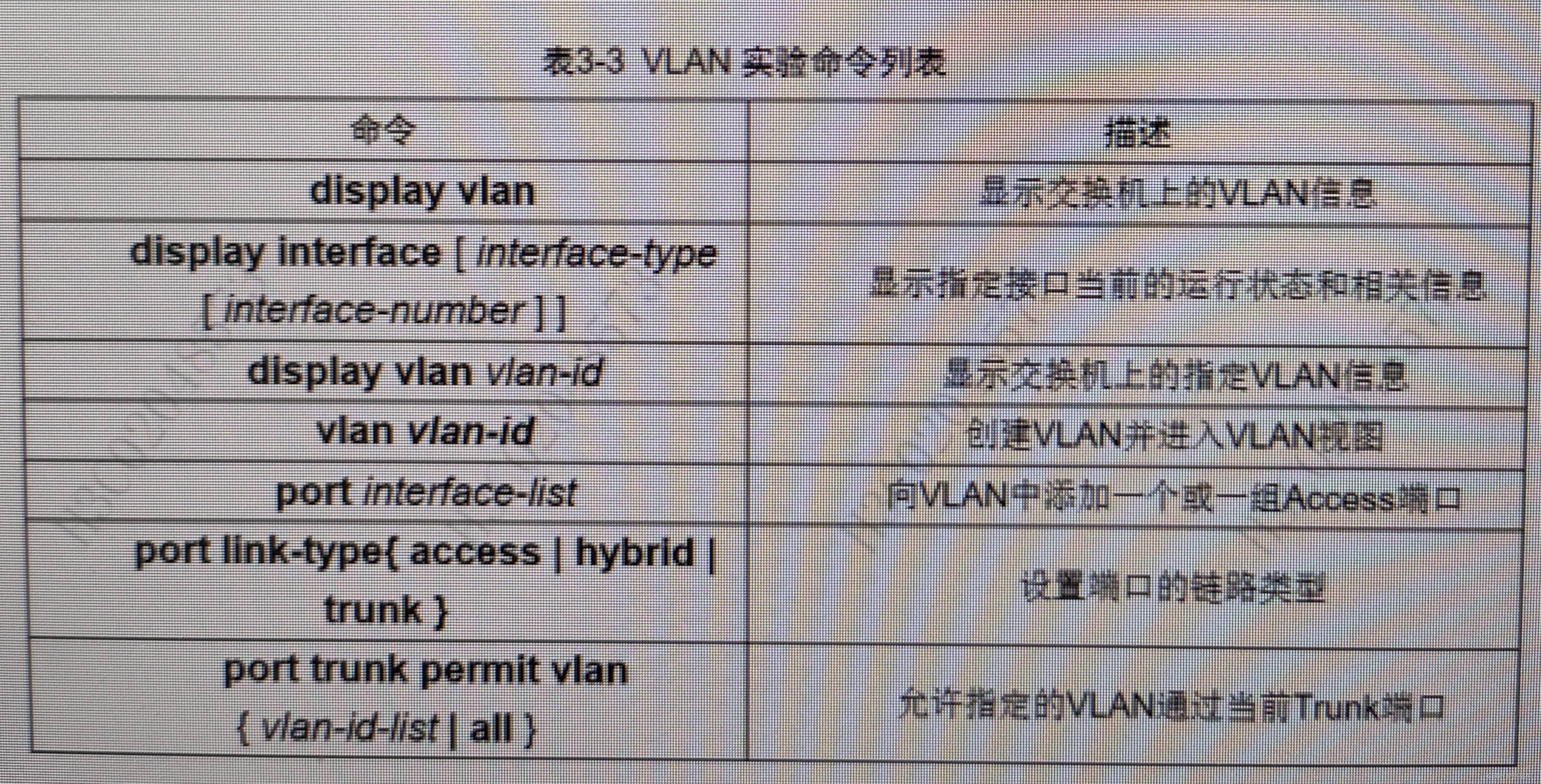

实验中的命令列表：
