电科星拓I2C GPIO扩展芯片INTL9555/INTL9554介绍

I2C GPIO扩展芯片的作用

I2C GPIO扩展芯片是一种通过I2C总线扩展系统的GPIO（通用输入输出）端口，帮助系统中主控制器（如微控制器）增加更多I/O接口的电子元件。它可以为系统提供额外的GPIO端口，使得系统能够通过I2C总线灵活连接更多的设备，不仅降低了系统设计的复杂性，还提高了系统的灵活性和可重用性。

I2C GPIO扩展芯片的引入

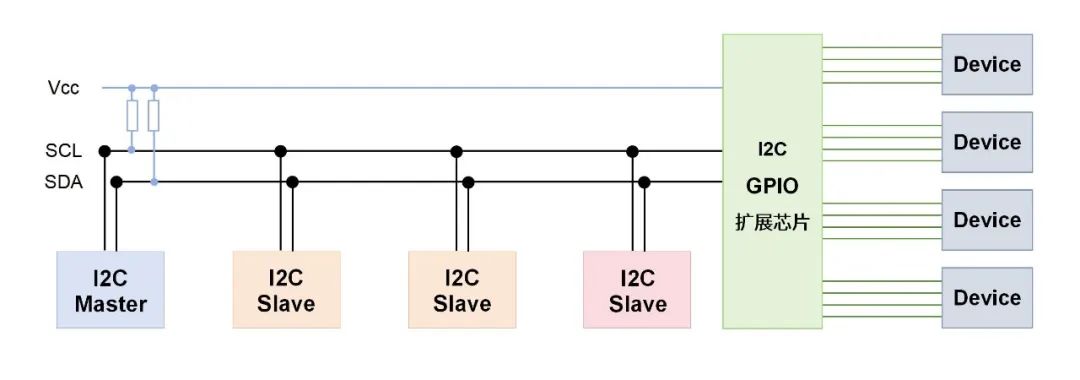

随着电子设备的多样化发展，尤其是在嵌入式系统、物联网和智能硬件等领域，I2C（Inter-Integrated Circuit）总线已成为设备间通信的主流协议之一。这种广泛应用的双线制串行总线通过数据线（SDA）和时钟线（SCL）实现简洁高效的低速数据传输。然而在实际应用中，系统中的微控制器或处理器的GPIO引脚数量有限，不足以满足复杂应用的需求。这时，I2C GPIO扩展芯片就显得尤为重要，它能够通过I2C总线增加额外的GPIO引脚来扩展系统的I/O能力，从而支持更多的I2C设备连接和控制。

I2C GPIO扩展芯片选型关键点

• 电压范围：确保选择的芯片的工作电压范围应覆盖实际应用中的需求。例如，若系统需要支持1.65V与5.5V之间的通信，应选用能够覆盖该电压范围的GPIO扩展芯片，以保证设备间的兼容性。

• 数据传输速率：不同GPIO扩展芯片的I2C通信速率可能有所不同。选择满足设备需求的通信速率的芯片，确保数据传输足够快速和稳定。

• GPIO数量和配置：确定需要扩展的GPIO端口数量，选择具有足够GPIO端口的扩展芯片。

• 中断功能：选择支持中断管理的芯片可以提高系统的响应速度和效率。

• 工作温度范围：在恶劣环境（如工业或汽车电子领域）中运行的设备，建议选择具有宽工作温度范围的GPIO扩展芯片，以增强系统稳定性。

电科星拓I2C GPIO扩展芯片

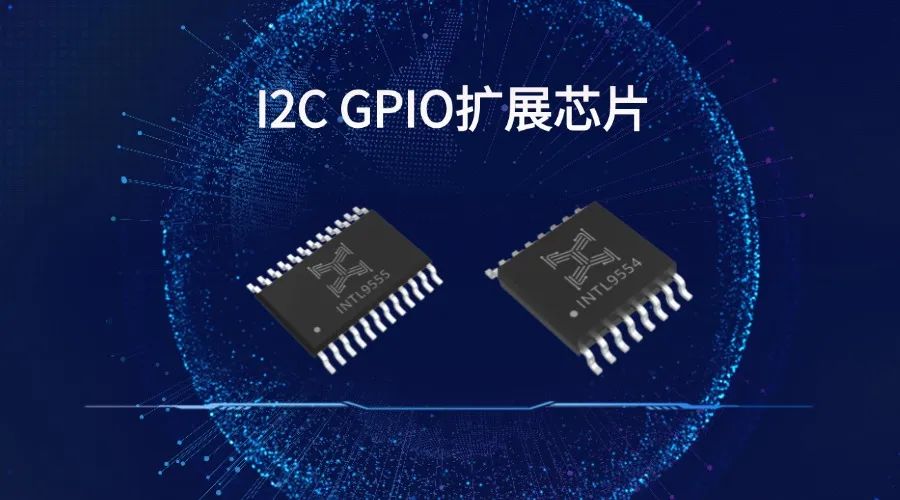

电科星拓INTL9555/9554是具有中断输出的16路/8路I2C和SMBus GPIO扩展器。可为两线双向I2C总线（或SMBus）提供16位/8位通用并行输入和输出扩展，该器件的工作电源电压范围为1.65V至5.5V。器件功能包括当输入端口状态发生变化时，在INT引脚上生成中断。硬件可选地址引脚A0、A1和A2，最多允许8个该器件位于同一I2C总线上。

【产品特性】

• I2C/SMBus转16路/8路GPIO；

• 400kHz快速I2C总线；

• 带3个可配置的I2C地址引脚；

• 支持有源低中断输出；

• 工作温度：-40℃~85℃；

• 封装：TSSOP24（INTL9555）；TSSOP16（INTL9554）。

电科星拓I2C接口芯片系列

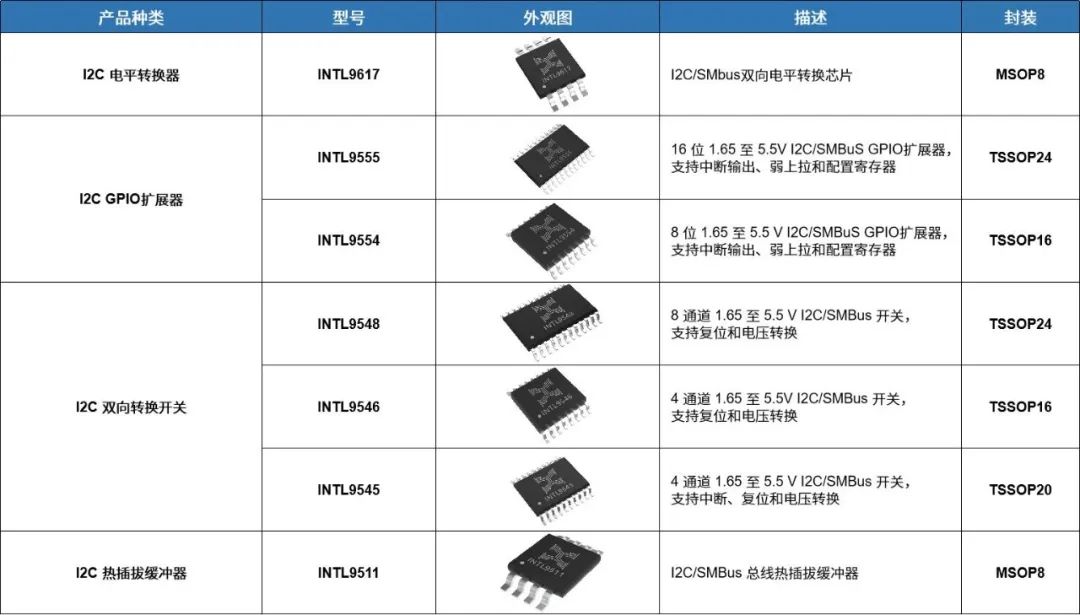

目前，电科星拓已量产了多款I2C接口系列芯片，实现了电平转换、GPIO扩展、双向转换开关和热插拔缓冲的四大功能全覆盖，具体型号如下：

电科星拓的I2C接口系列芯片凭借其卓越的性能、可靠的品质，已经被广泛应用在服务器、存储阵列、交换机和工业设备中，实现平稳可靠的数据传输。

如有样品需求，请联系当地销售人员。

更多产品信息，请查阅产品手册
