PCI express 中断机制

PCIe 中断机制可以分为两类，INTx 和 MSI/MSI-X，INTx 是基于中断引脚的， MSI/MSI-X 是基于带内消息传输的，PCIe 的中断兼容 PCI 设备的中断机制，INTx 是比较传统的中断方式，不支持多核的处理器，spec 上建议去实现 MSI/MSI-X 机制。

INTx

PCI 中关于 INTx 的一些要点：

中断方式为 INTx 的设备功能要实现的寄存器叫 Interrupt line register ，中断线寄存器是一个8位的寄存器，用于通信中断线路由信息。寄存器是读/写的，必须由任何使用中断引脚的设备（或设备功能）来实现。软件在初始化和配置系统时将路由信息写入该寄存器。这个寄存器内容为中断引脚连接到中断控制器上的哪个输入，设备的驱动或者操作系统根据这个信息知道中断优先级中断、中断向量。中断引脚寄存器告诉设备（或设备功能）使用哪个中断引脚。值1对应INTA#。值2对应于INTB#。值3对应于INTC#。值4对应于INTD#。不使用中断引脚的设备（或设备功能）必须在这个寄存器中放一个0。

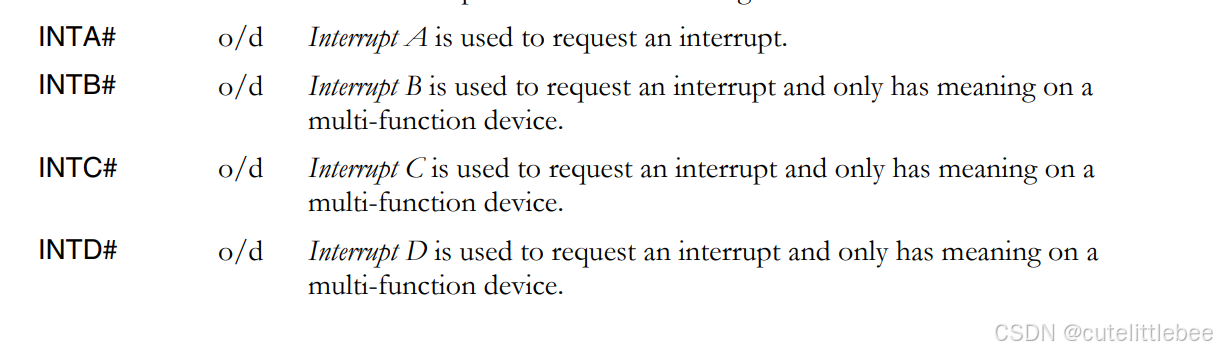

一旦INTx# 信号被断言，它将保持断言状态，直到设备驱动程序清除挂起的请求。当请求被清除时，设备解除其 INTx# 信号。PCI为单一功能设备定义了一条中断线，为多功能设备或连接器定义了四条中断线 INTA# - INTD#。对于单一功能的设备，只有 INTA #可以使用其他三条中断线没有意义。

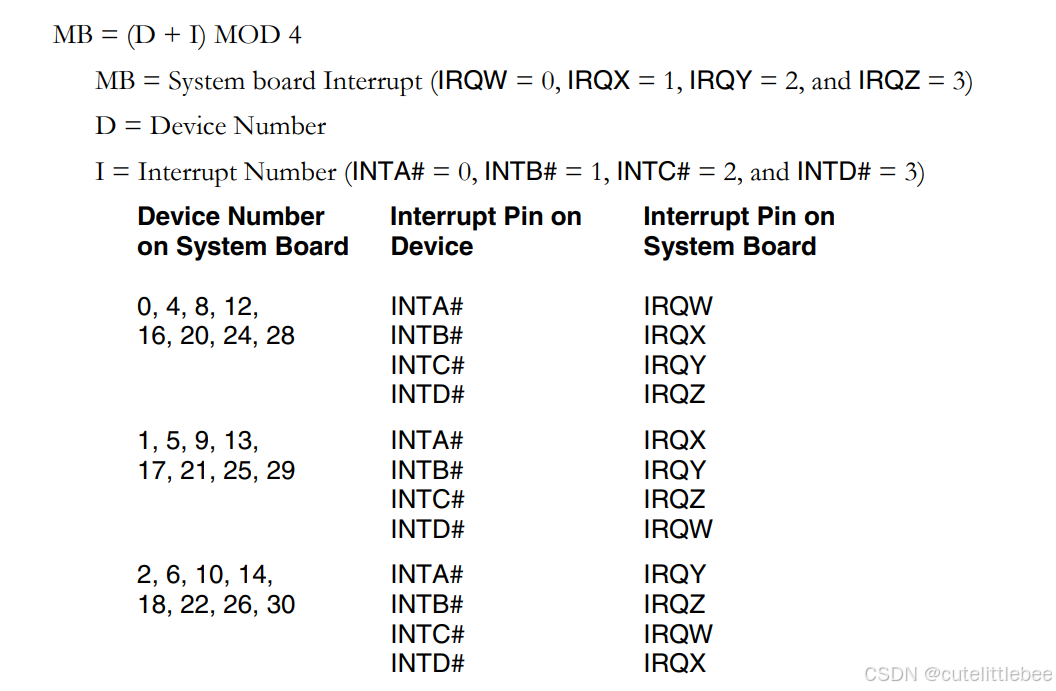

中断线到系统中断信号的一个映射：

到了 PCIe 时代，INTx 也是用 message 实现的，叫虚拟中断线，有些 PCI 设备不支持 MSI 中断机制的，只能用中断线，搞一个虚拟中断线。在 PCI 设备发出INTx中断请求时，PCIe 桥将该INTx中断信号转换为INTx中断消息报文，并向Root Complex提交中断请求。这个中断消息包含两类，Assert_INTx 和 Deassert_INTx，x还是有 ABCD 四个，那这样中断消息报文就有8种。虚拟中断线的方式 PCIe 设备也可以用，这是可以去选择的。

可以通过配置空间中的配置命令寄存器（Configuration Command Register）来禁止INTx中断机制

INTx中断线在未来是可能被弃用的，所以尽量选择MSI/MSI_X中断机制。

配置空间结构样例

字节地址	配置空间寄存器	PCIe规范中的对应部分
0x000-0x03C	PCI Header Type 0配置寄存器	Type 0 Configuration Space Header
0x040-0x04C	电源管理	PCI Power Management Capability Structure
0x050-0x05C	MSI Capability结构	MSI Capability Structure，也可参考PCI Local Bus Specification
0x060-0x06C	保留	N/A
0x070-0x0A8	PCI Express Capability结构	PCI Express Capability Structure
0x0B0-0x0B8	MSI-X Capability结构	MSI-X Capability Structure，也可参考PCI Local Bus Specification
0x0BC-0x0FC	保留	N/A
0x100-0x134	高级错误报告（AER）（仅PF）	Advanced Error Reporting Capability
0x138-0x184	保留	N/A
0x188-0x1B0	下游PCI Express扩展Capability头	PCI Express Extended Capability
0x1B4-0xB7C	保留	N/A
0x1B8-0x1F4	SR-IOV Capability结构	Single Root I/O Virtualization and Sharing Specification, Rev,
