Android Canvas 方法总结

---

对Canvas进行操作

===========

对Canvas的一系列操作，是指对Canvas进行旋转、平移、缩放等操作。

这些操作可以让Canvas对象使用起来更加便捷。

Canvas平移

/** * 画布向（100，50）方向平移 * * 参数1: 向X轴方向移动100距离 * 参数2: 向Y轴方向移动50距离 */ canvas.translate(100, 50);

Canvas缩放

/** * 在X轴方向放大为原来2倍，Y轴方向方大为原来的4倍 * 参数1: X轴的放大倍数 * 参数2: Y轴的放大倍数 / canvas.scale(2, 4); /* * 在X轴方向放大为原来2倍，Y轴方向方大为原来的4倍 * 参数1: X轴的放大倍数 * 参数2: Y轴的放大倍数 * 参数3: 原点X坐标 * 参数4: 原点Y坐标 */ canvas.scale(2, 4，100,100);

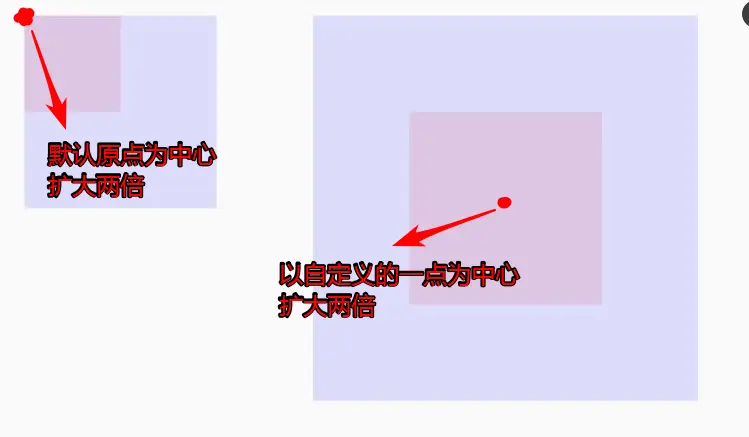

Canvas缩放图示

Canvas旋转

/** * 原点为中心，旋转30度（顺时针方向为正方向 ） * 参数: 旋转角度 / canvas.rotate(30); /* * 以（100,100）为中心，旋转30度，顺时针方向为正方向 * 参数: 旋转角度 */ canvas.rotate(30,100,100);

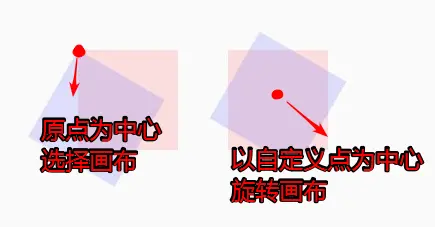

Canvas旋转图示

Canvas操作例子

==========

Paint p = new Paint(); p.setColor(Color.argb(50,255,100,100)); canvas.drawRect(0,0,200,200,p); // 以原始Canvas画出一个矩形1 canvas.translate(300,300); // 将Canvas平移 (100,100) p.setColor(Color.argb(50,100,255,100)); canvas.drawRect(0,0,200,200,p); // 矩形2 canvas.rotate(30); //将Canvas旋转30 p.setColor(Color.argb(50,100,0,255)); canvas.drawRect(0,0,200,200,p); // 矩形3 canvas.scale(2, 2); // 将Canvas以原点为中心，放大两倍 p.setColor(Color.argb(50,255,255,0)); canvas.drawRect(0,0,200,200,p); // 矩形4

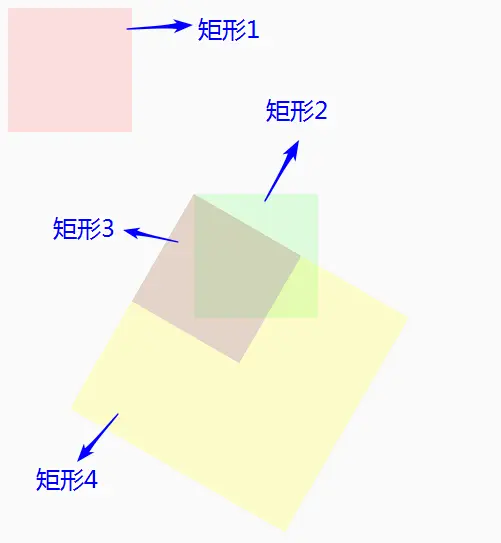

Canvas示例

Canvas保存和还原

===========

Canvas提供了几个方法，让我们可以方便的对Canvas的状态进行更改和还原。

这些方法是：save()、restore()、restoreToCount(int saveCount)。

我们在对Canvas进行平移、旋转、放大等操作时候，可以调用save()方法，将当前修改过的Canvas状态进行保存，调用restore() 方法后，会将Canvas还原成最近的一个save() 的状态。

save()方法还会有一个返回值，我们也可以调用restoreToCount(int saveCount)方法，将这个返回值作为参数传递进去，就可以将Canvas还原成某一个特定的save()状态。

canvas.translate(100,100); // 平移（100,100） int save1 = canvas.save(); // 保存Canvas状态（状态1） canvas.scale(2, 2); // 放大2倍 int save2 = canvas.save(); // 保存Canvas状态（状态2） canvas.restore(); // 返回最新的save状态，即状态2 canvas.restoreToCount(save1);// 手动指定的返回到 状态1

画文字

===

/** * 参数2：文本的x轴的开始位置 * 参数2：文本Y轴的结束位置 * 参数3：画笔对象 */ canvas.drawText("开始写字了！",50, 50, p);// 画文本 /** * 参数2：要从第几个字开始绘制 * 参数3：要绘制到第几个文字 * 参数4：文本的x轴的开始位置 * 参数5：文本Y轴的结束位置 * 参数6：画笔对象 */ canvas.drawText("开始写字了！",2,5, 50, 50, p);// 画文本，结果为：“写字了” /** * 参数2：路径 * 参数3：距离路径开始位置的偏移量 * 参数4：距离路径上下的偏移量（可以为负数） * 参数5：画笔对象 */ canvas.drawTextOnPath("1234567890101123123", path, 0, -50, p);

画圆

==

/** * 参数1：圆心X * 参数2：圆心Y * 参数3：半径R * 参数4：画笔对象 */ canvas.drawCircle(200, 200, 100, p);

画线

==

/* * 参数1：startX * 参数2：startY * 参数3：stopX * 参数4：stopY * 参数5：画笔对象 */ canvas.drawLine(100, 100, 300, 300, p);// 画线 /* * 同时绘制多条线。 * 参数1：float数组：每四个一组为一条线。最后不足四个，就忽略那些值。 * 参数2：画笔对象 */ canvas.drawLines(new float[]{100,100,200,200,200,100,300,100}, p);

画椭圆

===

/*

• 参数1：float left

• 参数2：float top

• 参数3：float right

• 参数4：float bottom

*/

RectF oval = new RectF(150, 200, 500, 400);// 画一个椭圆

canvas.drawOval(oval, p);

画弧度

===

/** * 画圆弧 * 参数1：RectF对象。 * 参数2：开始的角度。（水平向右为0度顺时针反向为正方向） * 参数3：扫过的角度 * 参数4：是否和中心连线 * 参数5：画笔对象 */ canvas.drawArc(oval, 20, 180, false, p);

矩形

==

/** * 矩形 * 参数1：float left * 参数2：float top * 参数3：float right * 参数4：float bottom */ canvas.drawRect(100,100, 200, 200, p); //画圆角矩形 RectF oval3 = new RectF(80, 260, 200, 300);// 设置个新的长方形 canvas.drawRoundRect(oval3, 20, 5, p);//第二个参数是x半径，第三个参数是y半径

多边形

===

参数4：float bottom */ canvas.drawRect(100,100, 200, 200, p); //画圆角矩形 RectF oval3 = new RectF(80, 260, 200, 300);// 设置个新的长方形 canvas.drawRoundRect(oval3, 20, 5, p);//第二个参数是x半径，第三个参数是y半径`

多边形

===
