静态路由实验

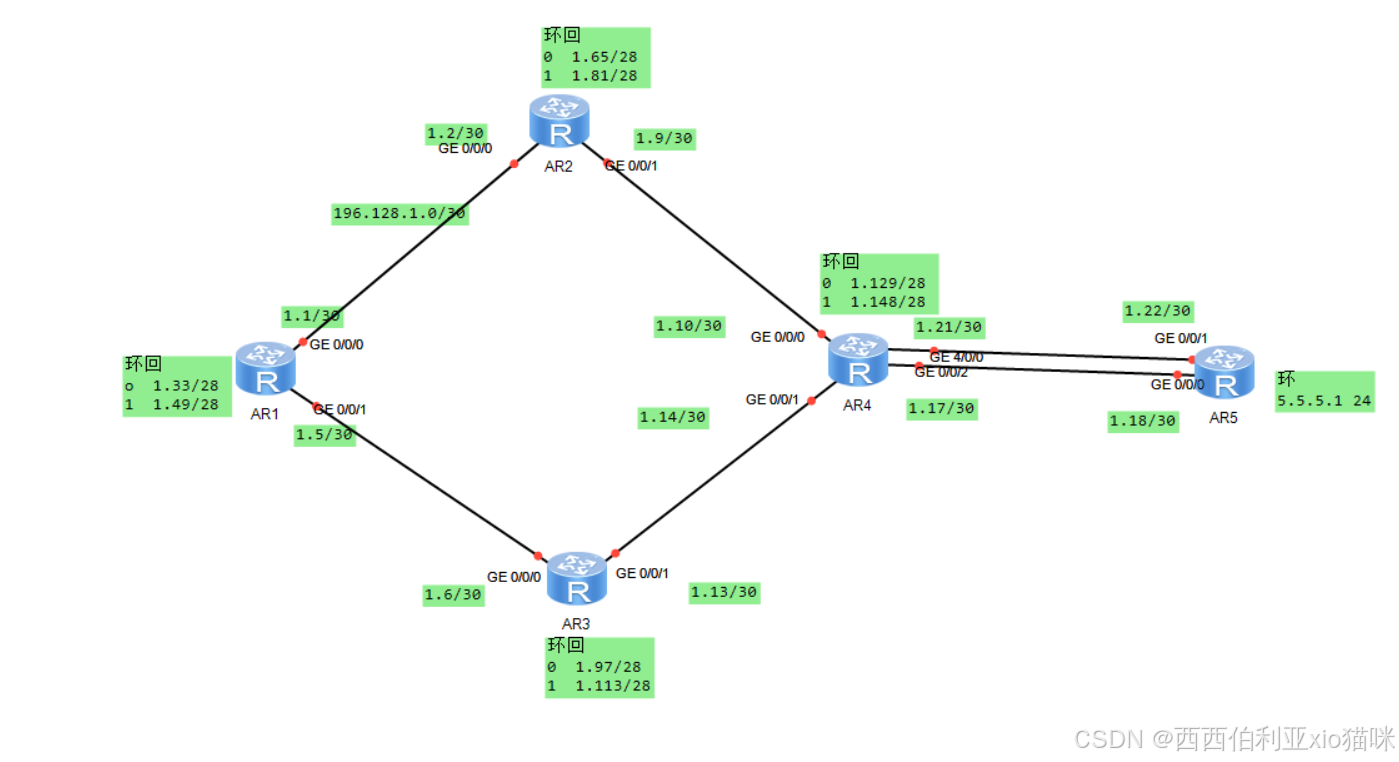

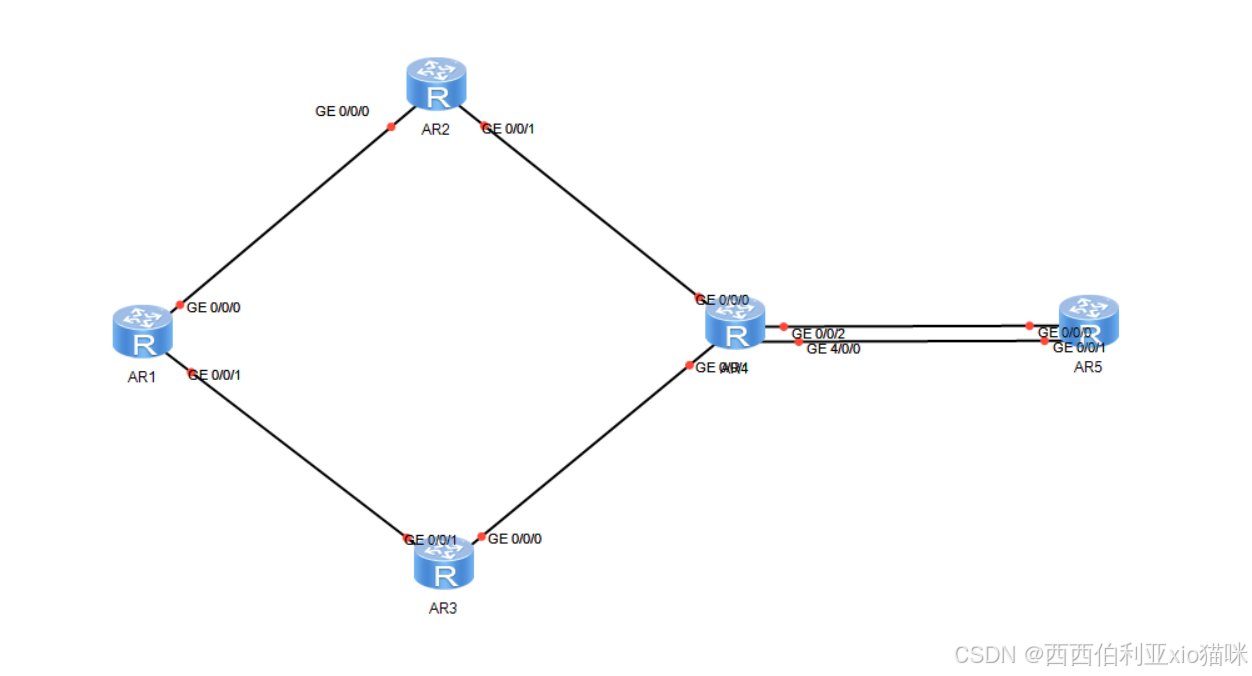

一、实验拓扑

二、实验需求

1.除了R5的环回地址固定5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分； 2.R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1.0/24网络内； 3.R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问； 4.全网可达，尽量减少每台路由器路由条目数量，避免环路； 5.R4与R5间，正常1000M链路通信，故障时自动改为100M；

三、实验思路和步骤

从图中可以看出，一条骨干链路只需要两个IP地址，所以掩码30位正好合适 实验中一个路由器的两个环回最好可以汇成一条 先分给路由器一个网段，然后再将该网段分给两个环回

1.IP地址划分

将192.168.1.0/24划分为5个大的网段（8选5）

192.168.1.0/27（骨干专用）

192.168.1.0/30 、192.168.1.4/30 、192.168.1.8/30

192.168.1.12/30 、192.168.1.16/30 、192.168.1.20/30

192.168.1.24/30 192.168.1.28/30 （剩下的预留）

192.168.1.32/27 >设备R1 192.168.1.32/28 、192.168.1.48/28>

192.168.1.64/27 >设备>R2 192.168.1.64/28 、192.168.1.80/28>

192.168.1.96/27 >设备R3 192.168.1.96/28 、192.168.1.112/28>

192.168.1.128/27 >设备R4 192.168.1.128/28 、192.168.1.144/28>

预留

192.168.1.160/27

192.168.1.192/27

192.168.1.224/27309487

2.配置IP地址

R1

骨干

g0/0/0

g0/0/1

环回

Lookback0

Look back1

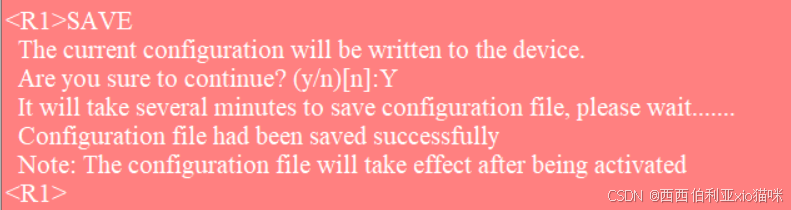

及时保存（防止意外）

R2

骨干

g0/0/0

g0/0/1

环回

Lookback0

Lookback1

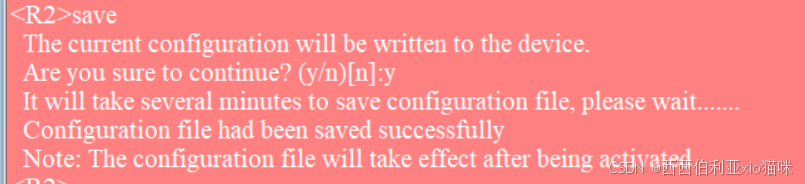

及时保存（以防意外）

R3

骨干

g0/0/0

g/0/0/1

环回

Lookback0

Lookback1

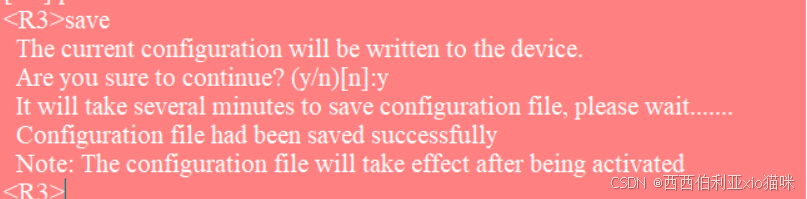

及时保存（以防意外）

R4

骨干 g0/0/0

g0/0/1

g4/0/0

g0/0/2

环回

Lookback0

Lookback1

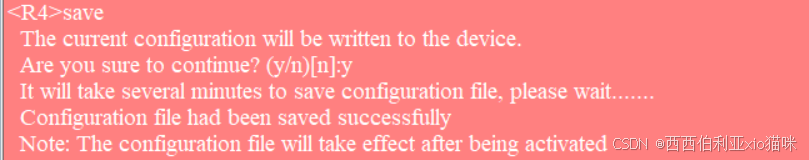

及时保存（以防意外）

R5

骨干

g0/0/1

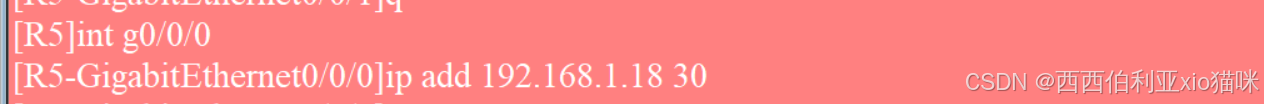

g0/0/0

环回

Lookback0

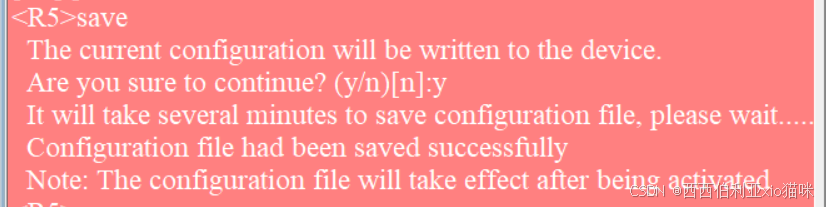

及时保存（以防意外）

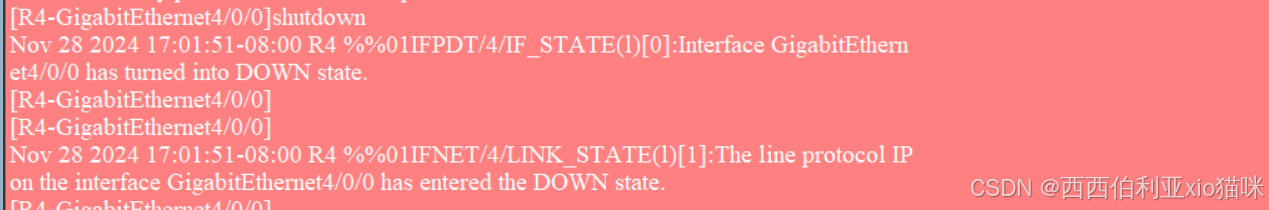

3.千兆崩坏 使用百兆

配置静态路由

R1设备 [r1]ip route-static 192.168.1.64 27 192.168.1.2

[r1]ip route-static 192.168.1.8 30 192.168.1.2

[r1]ip route-static 192.168.1.128 27 192.168.1.2

[r1]ip route-static 192.168.1.128 27 192.168.1.6

[r1]ip route-static 192.168.1.16 30 192.168.1.2

[r1]ip route-static 192.168.1.16 30 192.168.1.6

[r1]ip route-static 192.168.1.12 30 192.168.1.6

[r1]ip route-static 192.168.1.96 27 192.168.1.6

R2设备 [r2]ip route-static 192.168.1.128 27 192.168.1.10

[r2]ip route-static 192.168.1.16 30 192.168.1.10

[r2]ip route-static 192.168.1.12 30 192.168.1.10

[r2]ip route-static 192.168.1.96 27 192.168.1.10

[r2]ip route-static 192.168.1.96 27 192.168.1.1

[r2]ip route-static 192.168.1.4 30 192.168.1.1

[r2]ip route-static 192.168.1.32 27 192.168.1.1

R3设备 [r3]ip route-static 192.168.1.32 27 192.168.1.5

[r3]ip route-static 192.168.1.0 30 192.168.1.5

[r3]ip route-static 192.168.1.64 27 192.168.1.5

[r3]ip route-static 192.168.1.64 27 192.168.1.14

[r3]ip route-static 192.168.1.8 30 192.168.1.14

[r3]ip route-static 192.168.1.128 27 192.168.1.14

[r3]ip route-static 192.168.1.16 30 192.168.1.14

R4设备 [r4]ip route-static 192.168.1.96 27 192.168.1.13

[r4]ip route-static 192.168.1.4 30 192.168.1.13

[r4]ip route-static 192.168.1.32 27 192.168.1.13

[r4]ip route-static 192.168.1.32 27 192.168.1.9

[r4]ip route-static 192.168.1.0 30 192.168.1.9

[r4]ip route-static 192.168.1.64 27 192.168.1.9

R5设备 [r5]ip route-static 192.168.1.32 27 192.168.1.17

[r5]ip route-static 192.168.1.64 27 192.168.1.17

[r5]ip route-static 192.168.1.96 27 192.168.1.17

[r5]ip route-static 192.168.1.128 27 192.168.1.17

[r5]ip route-static 192.168.1.0 30 192.168.1.17

[r5]ip route-static 192.168.1.4 30 192.168.1.17

[r5]ip route-static 192.168.1.8 30 192.168.1.17

[r5]ip route-static 192.168.1.12 30 192.168.1.17

1.能汇总的都已汇好

2.没有形成环

3.至此全网可达

配置缺省路由

（R5设备可以直接到达5.5.5.0/24，此时也可以访问R1、R2、R3、R4）

R1设备

[r1]ip route-static 0.0.0.0 0.0.0.0 192.168.1.2

[r1]ip route-static 0.0.0.0 0.0.0.0 192.168.1.6

R2设备

[r2]ip route-static 0.0.0.0 0.0.0.0 192.168.1.10

R3设备

[r3]ip route-static 0.0.0.0 0.0.0.0 192.168.1.14

R4设备

[r4]ip route-static 0.0.0.0 0.0.0.0 192.168.1.18

4.解决备份问题

更改优先级
