DS1302(时钟芯片)与51单片机，lcd1602和数码管结合使用，附仿真示例

简介:

DS1302是一款常用的实时时钟芯片，以下是其相关介绍：

 基本概述

 DS1302是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路，可提供秒、分、时、日、月、年等时间信息，具有闰年补偿功能，工作电压宽达2.5V至5.5V，采用三线接口与CPU进行同步通信。

 主要特点

 时钟功能强大：能够对年、月、日、周、时、分、秒进行计时，且具有闰年自动补偿功能，可确保时间的准确性。

低功耗：在电池供电的情况下，能保持较低的功耗，延长电池使用寿命，适用于各种对功耗要求严格的设备。

数据存储：片内有31字节的静态RAM，可用于存储与时间相关的其他数据或用户自定义信息。

多种工作模式：支持单字节或多字节的读写操作模式，可满足不同应用场景下对数据读写的需求。

抗干扰能力强：具有良好的电磁兼容性，能在一定程度上抵抗外界干扰，保证时钟的稳定运行。

 应用领域

 消费电子：如电子日历、时钟收音机等，为用户提供准确的时间显示和定时功能。

工业控制：在工业自动化系统中，用于记录事件发生的时间，为生产过程提供时间参考，便于故障诊断和生产管理。

智能仪表：为仪表提供时间基准，使测量数据具有时间标记，方便数据的记录和分析。

通信设备：在通信系统中，用于时间同步和定时控制，确保数据传输的准确性和稳定性。

 典型电路连接

 DS1302与单片机等微控制器连接时，主要通过三根线进行通信，分别是RST（复位引脚）、IO（数据输入输出引脚）和SCLK（串行时钟引脚）。此外，还需连接电源引脚VCC1和VCC2，以及一个32.768kHz的晶振，为时钟芯片提供基准时钟信号。

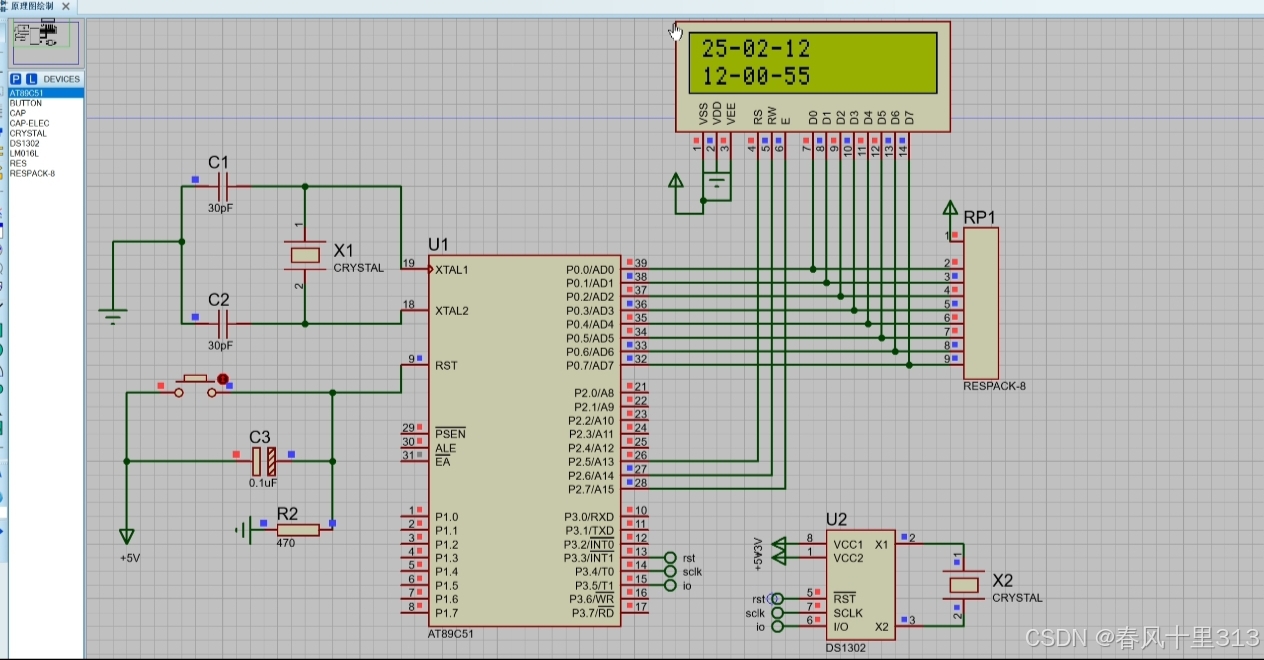

与stc89c52 lcd1602相结合实例（通过proteus仿真）

将DS1302、STC89C52和LCD1602相结合，可实现显示实时时间等功能，以下是具体介绍：

 硬件连接

 DS1302与STC89C52连接：STC89C52的P1.0、P1.1、P1.2分别连接到DS1302的RST、SCLK、IO引脚，用于复位、时钟和数据传输。DS1302的VCC1接电源，VCC2接备用电源，GND接地，X1、X2接32.768kHz晶振。

LCD1602与STC89C52连接：STC89C52的P0口连接到LCD1602的DB0 - DB7数据引脚，用于数据传输。P2.0 - P2.2分别连接到LCD1602的RS、RW、E引脚，用于控制命令和数据的读写操作及时序控制。LCD1602的VSS接地，VDD接电源，VO可通过电位器调节对比度。

 软件设计

 DS1302驱动程序：需编写初始化函数，设置DS1302的控制寄存器，配置时钟工作模式等。还需编写读时间函数，从DS1302的寄存器中读取秒、分、时等时间数据，并进行数据处理，将BCD码转换为十进制数。写时间函数用于设置初始时间或校准时间，将十进制时间数据转换为BCD码后写入DS1302寄存器。

LCD1602驱动程序：要编写初始化函数，设置LCD1602的显示模式、光标模式等。写命令函数用于向LCD1602写入控制命令，如清屏、设置显示位置等。写数据函数用于将字符或数字等数据显示在LCD1602上。

主程序：在主函数中，先初始化DS1302和LCD1602，然后进入循环。在循环中，调用DS1302读时间函数获取时间数据，再调用LCD1602写数据函数将时间显示在LCD1602上，可通过延时函数控制显示刷新频率。

在实际编程中，需根据具体的硬件电路和需求进行适当调整和优化，还可添加按键等功能实现时间校准等操作。

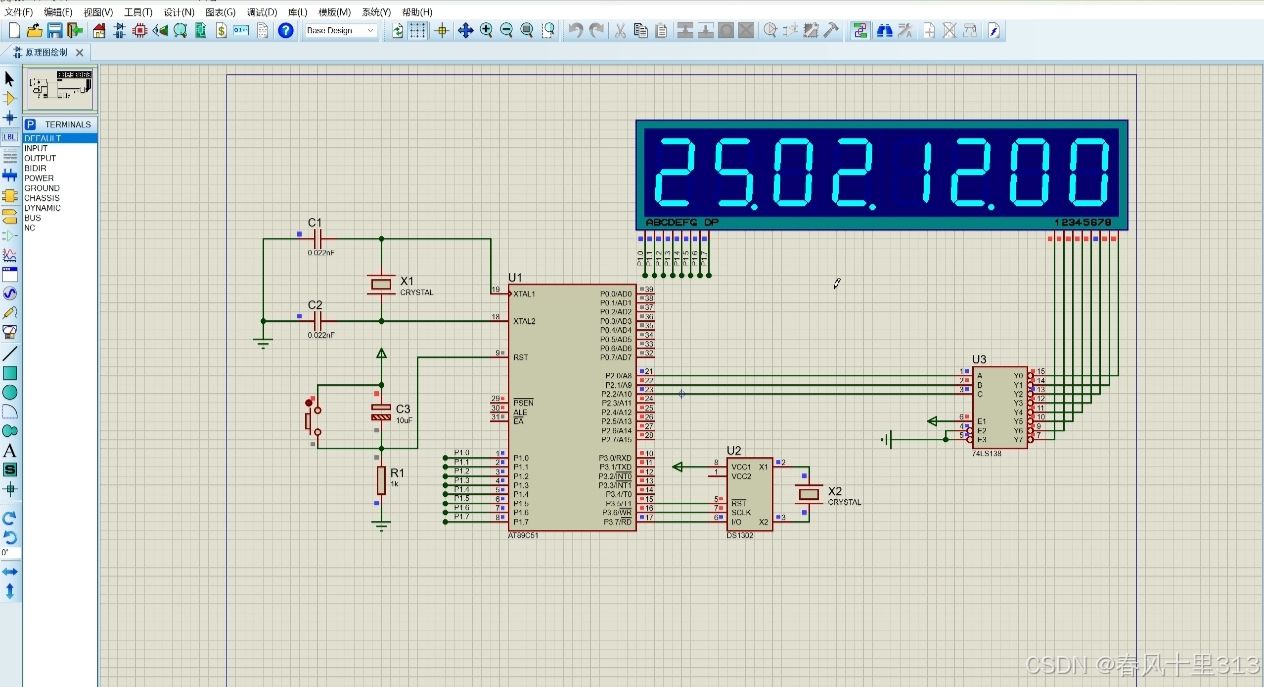

与stc89c52 8位数码管相结合示例（proteus仿真）

DS1302与八位数码管、STC89C52的结合方式如下：

硬件连接

 八位数码管与STC89C52连接：将八位数码管的段选线a - g和dp分别连接到STC89C52的P0口，用于控制数码管显示的数字内容；位选线则连接到STC89C52的P2口，通过控制位选线来选择要显示的数码管位。如果数码管是共阳极的，位选线需要低电平有效时才能点亮相应位；若是共阴极，则位选线需要高电平有效。

DS1302与STC89C52连接：与使用LCD1602时相同，STC89C52的P1.0、P1.1、P1.2分别连接到DS1302的RST、SCLK、IO引脚，DS1302的其他引脚按要求连接电源、晶振等。

软件设计

数码管显示驱动程序：首先需要编写数码管显示函数，用于将数字转换为对应的段码。可以通过数组来存储0 - 9的段码值，例如共阳极数码管，数字0的段码为0xC0。利用位选和段选配合，通过向P0口和P2口输出相应的数据，实现动态扫描显示。如要显示“12:34:56”，需要依次将“1”“2”“:”“3”“4”“:”“5”“6”的段码输出到P0口，并通过P2口选通对应的数码管位。

DS1302驱动程序：与使用LCD1602时类似，编写初始化、读时间和写时间等函数，从DS1302获取时间数据，并进行处理。

主程序：在主函数中，先对DS1302和数码管进行初始化。进入循环后，调用DS1302读时间函数获取时间数据，将时间数据转换为适合数码管显示的格式后，调用数码管显示函数进行显示。可根据需要添加延时函数，以控制数码管显示的稳定性和刷新频率。
