什么是S参数？S参数的含义？

S 参数简介 : 高速电路设计仿真实战 --信号与电源完整性

什么是S参数？S参数的含义？

S 参数简介 : 高速电路设计仿真实战 --信号与电源完整性:

S参数表征从DUT（deviceundertest）某个特定端口散射出的正弦波与入射波到DUT 某个端口上的正弦波的比值。

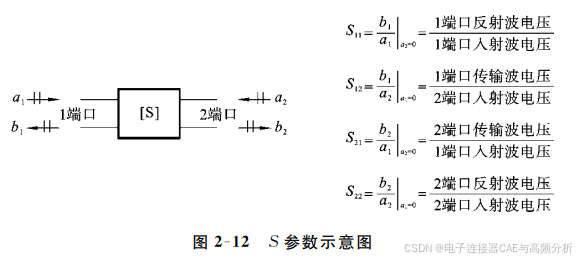

简单来说，当2端口没有输入信号a2时，1端口的反射波b1与 1端口的入射波a1之比就是该通道的回损S11，2端口的传输波b2与1端口的入射波a1之比 就是该通道的插损S21，如图2-12所示

什么是S参数

因为S参数是两个电压的比值，所以它
