隧道应急调频广播系统-天线方案

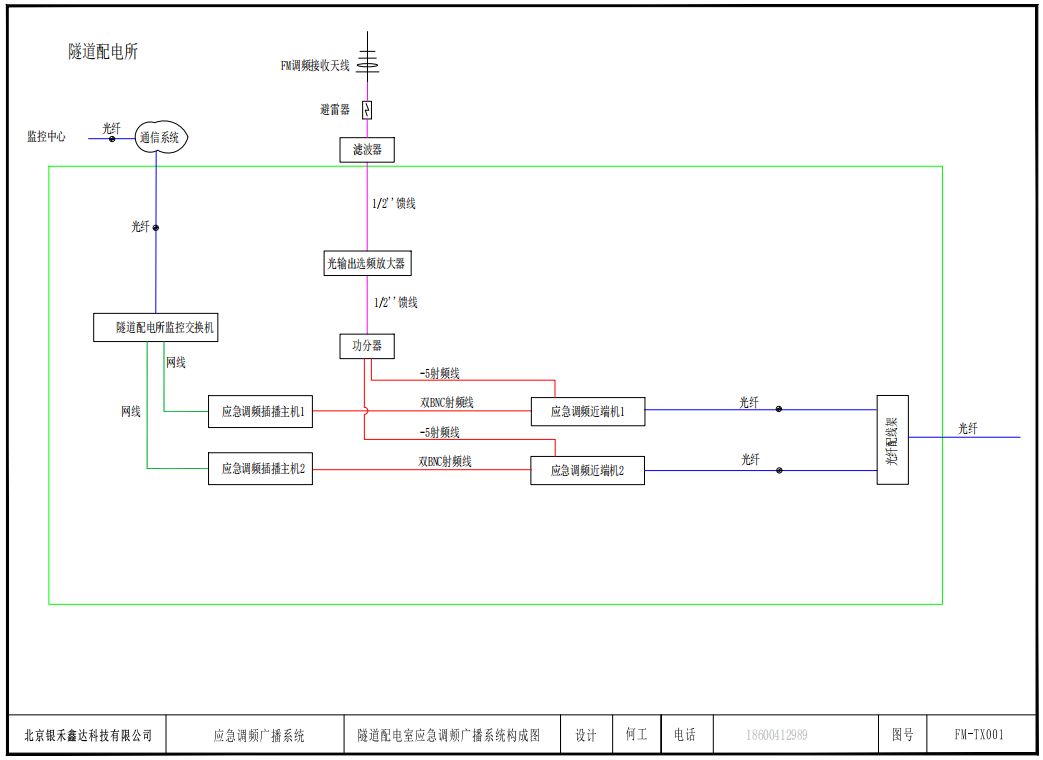

首先有接收天线把空中FM调频无线电信号接收下来，经避雷器防雷，带通滤波器选频，信号分配分成2路送给两个近端机数字选频转成光信号送给洞内光纤远端机。需要紧急插播时有本地话筒（或远程指挥中心）经插播主机把插播信号送给近端机，近端机切换至插播信号送往远端机，经天线发射出去，过往的汽车通过车载收音机收听到节目或插播的交通信息。

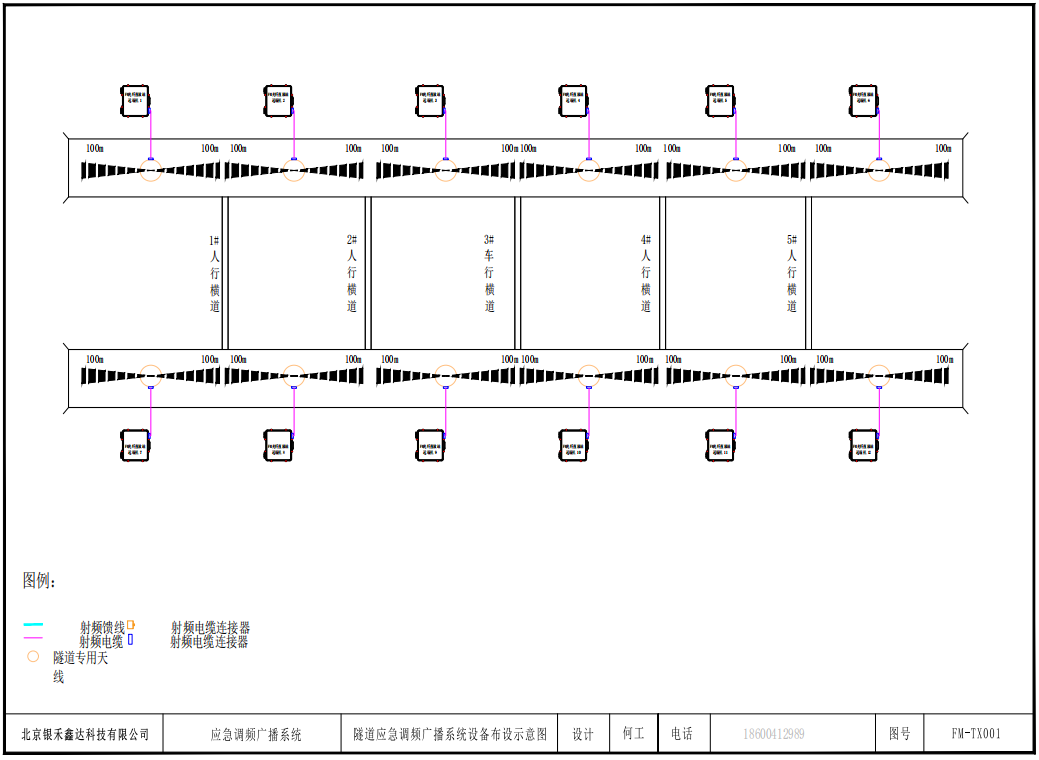

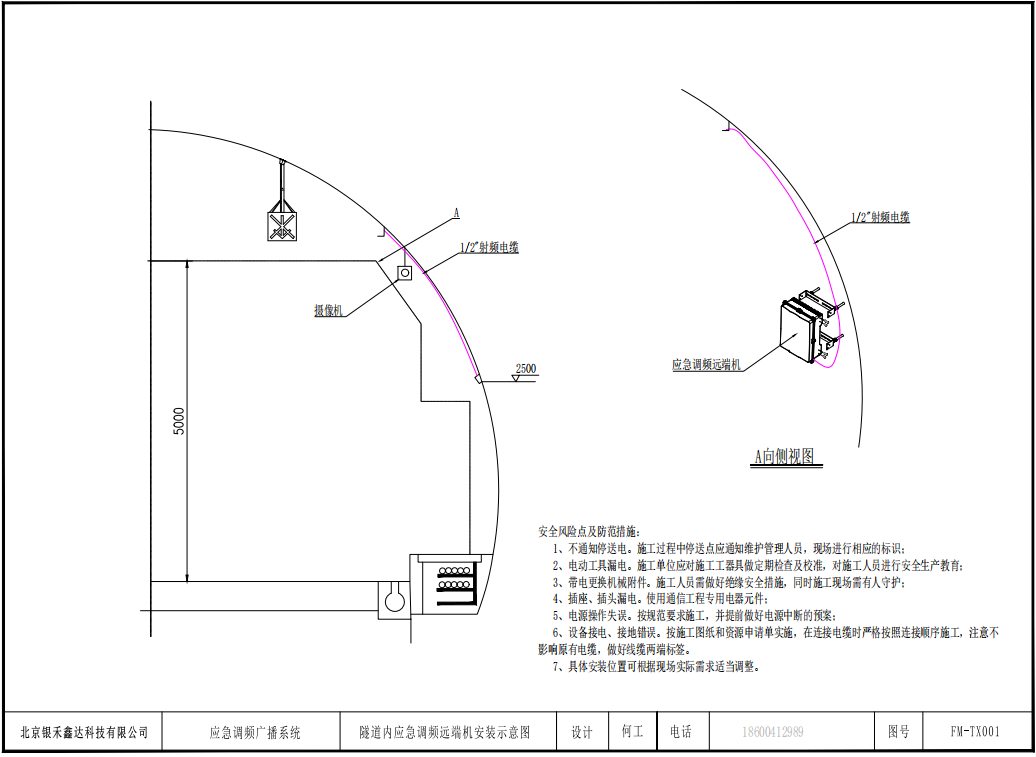

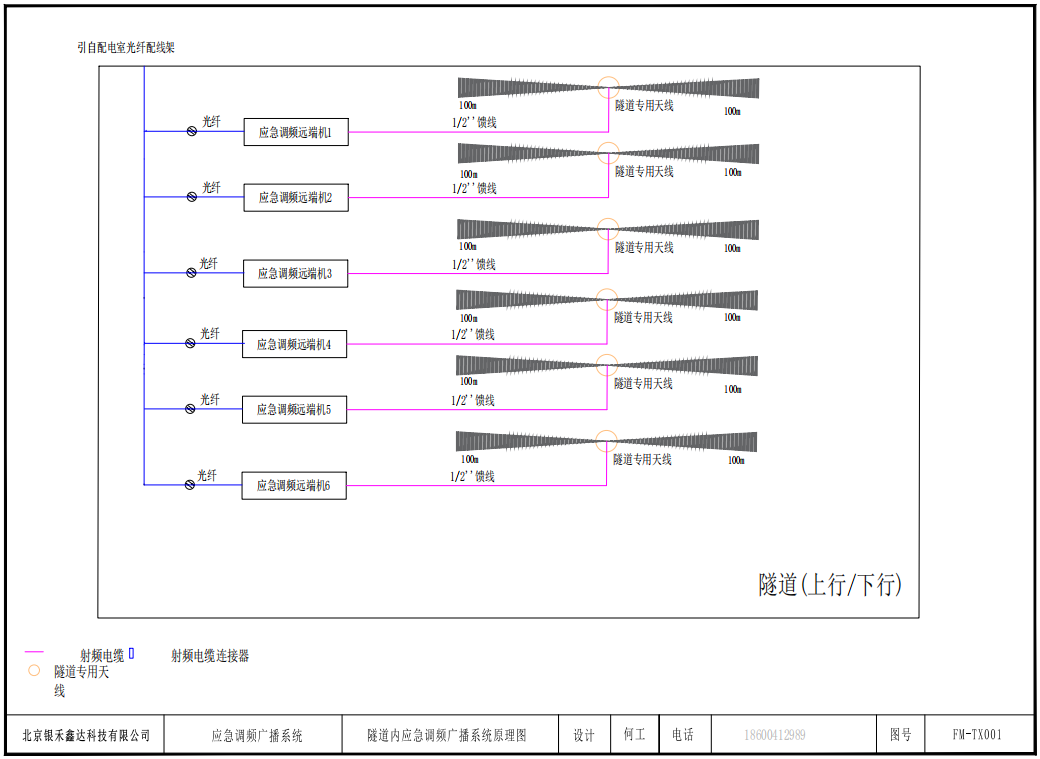

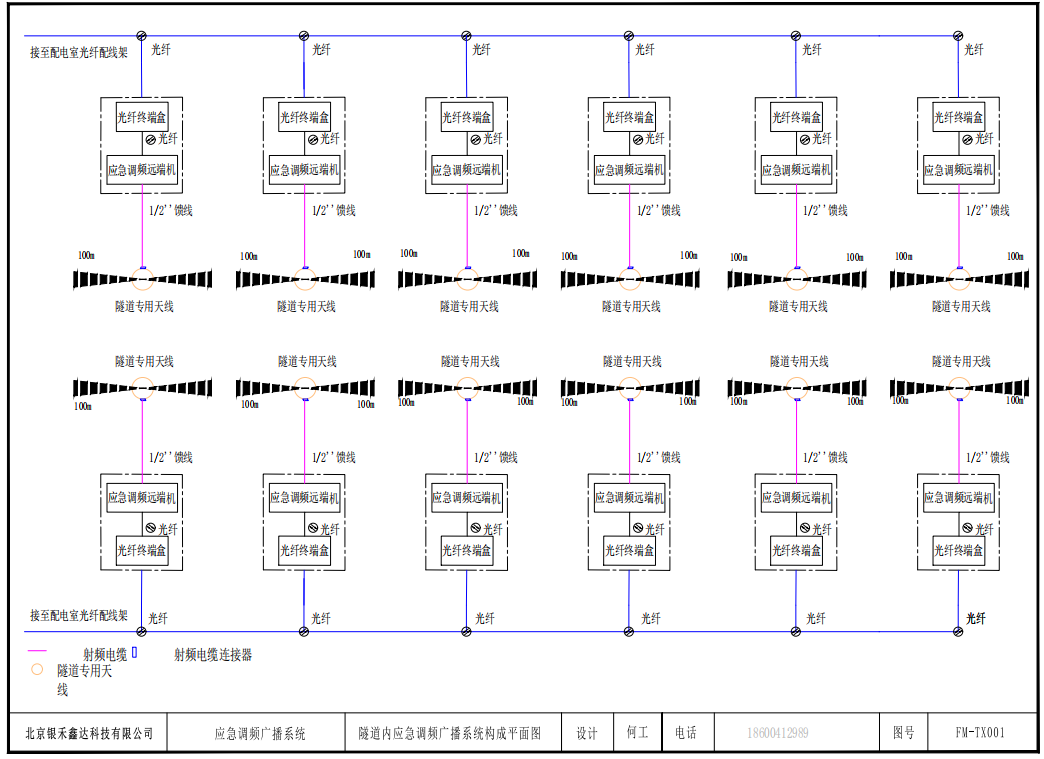

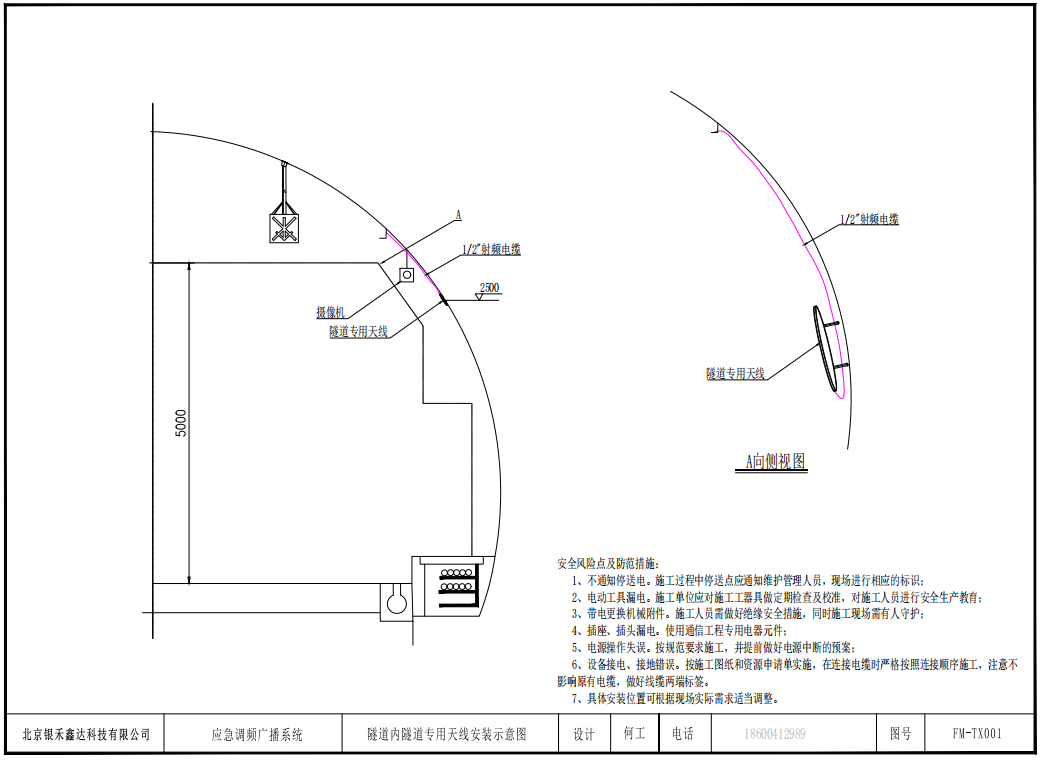

1.每个洞6台调频直放站远端机（YH-8028），每台加一个发射天线，左右各100米每台总覆盖200米6台覆盖一个洞的隧道，两个洞总共12台直放站远端机，24个天线。

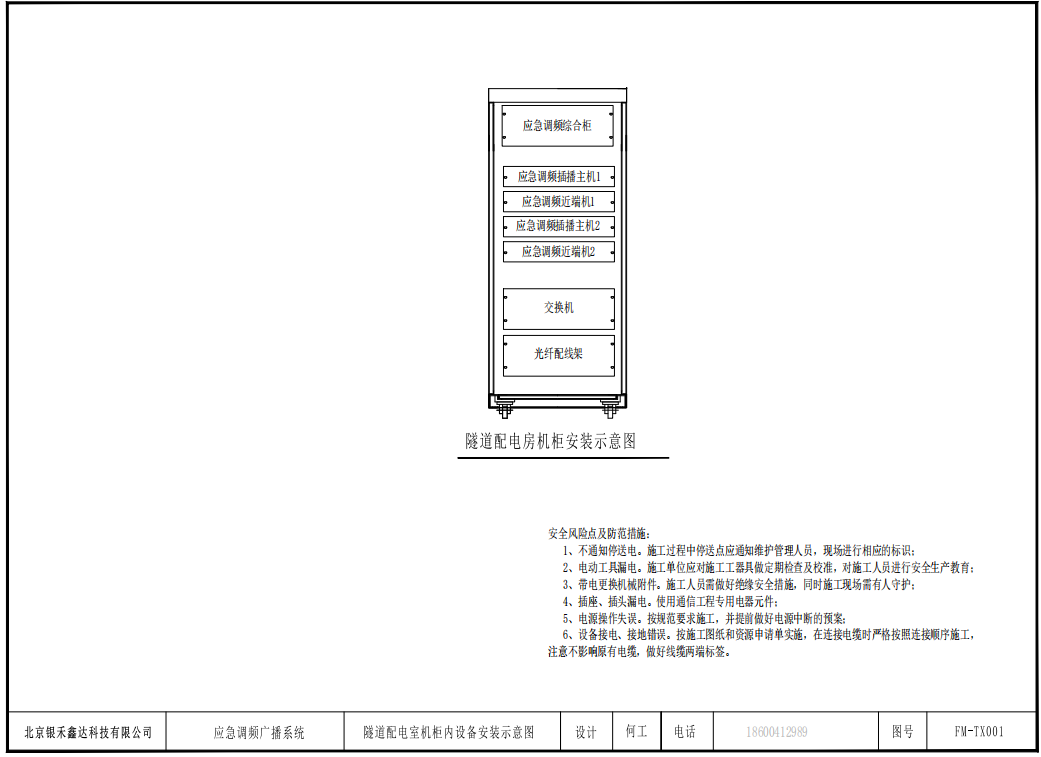

2.前端机建议2台数字近端机（YH-8018），两台调频插播主（YH-2998），可以分洞分别插拔不同内容通知信息。两前端机共用一个接收天线。

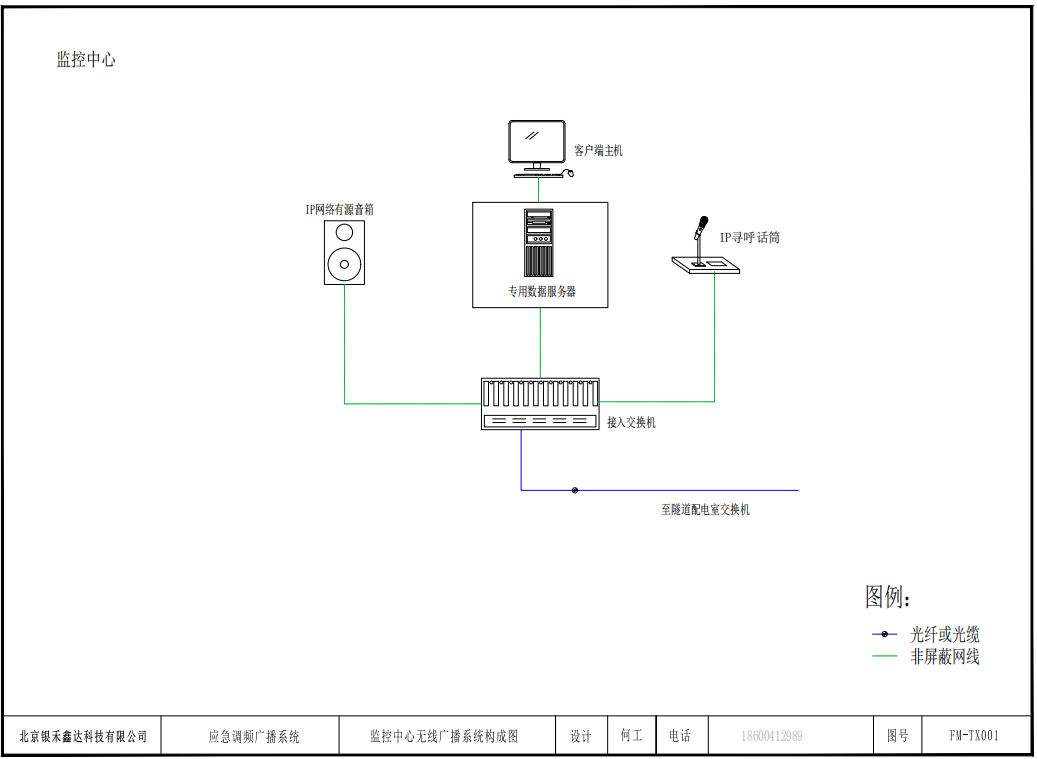

3.管理中心配备电脑加远程管理插拔软件，可以远程应急插拔通知信息。
