OSPF多区域实验

🔥 本文专栏：网络安全从小白到大神

😄 作者主页:小度爱学习

---

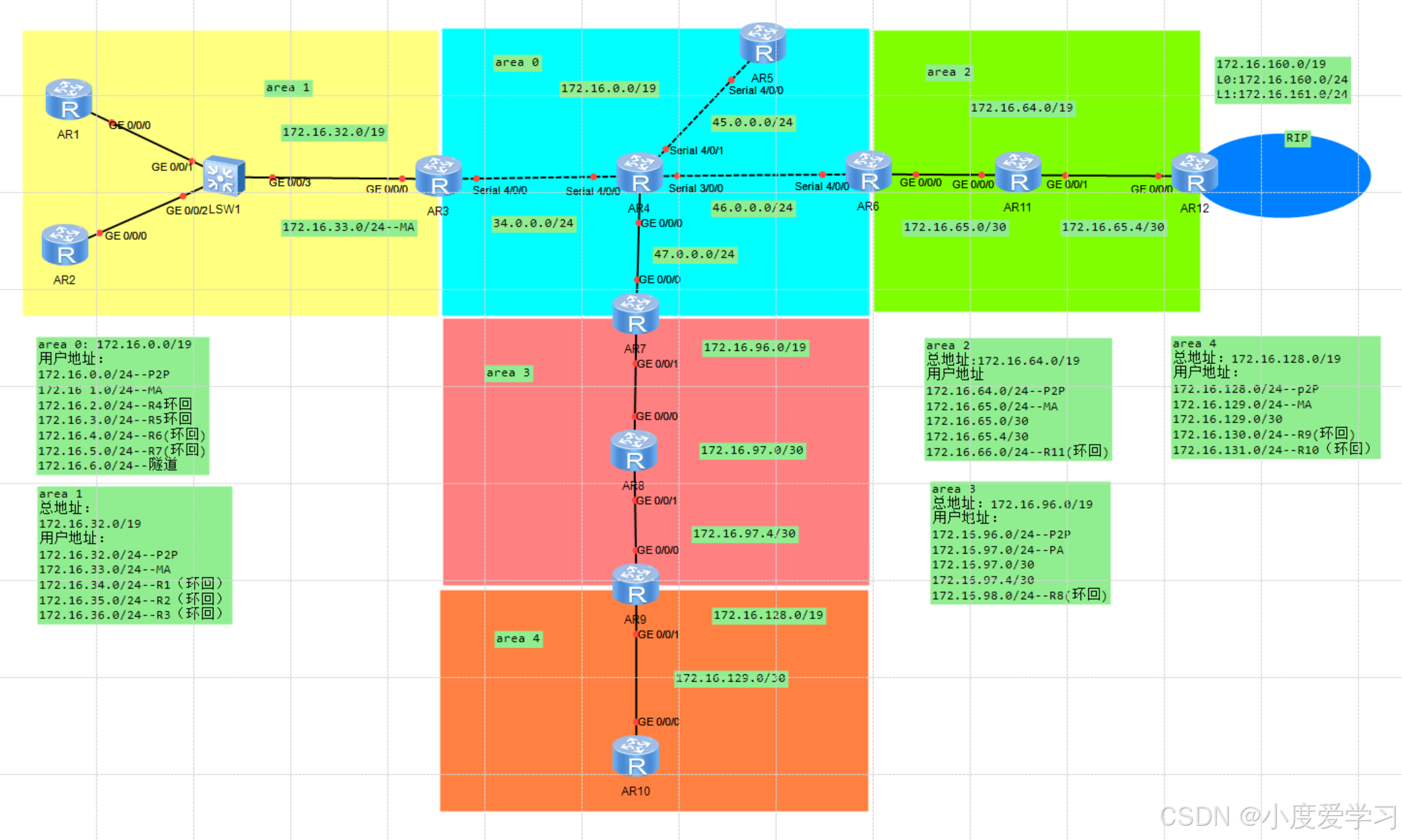

 一、实验拓扑

二、实验要求

1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；
2、R3-R5、R6、R7为MGRE环境，R3为中心站点；
3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP
4、所有设备均可访问R4的环回；
5、减少LSA的更新量，加快收敛，保障更新安全；
6、全网可达；

三、实验划分

（一）共有网段划分

R3 - R4之间划分的共有网段为：34.0.0.0/24

R4 - R5之间划分的共有网段为：45.0.0.0/24

R4 - R6之间划分的共有网段为：46.0.0.0/24

R4 - R7之间划分的共有网段为：47.0.0.0/24

R4的环回网段为：4.4.4.0/24

（二）私有网段划分

由于现在了解到网络中可能含有P2P网络，所以我们在划分私网时要预留一部分P2P网络的网段。

分析：已知现在实验网络中有5个区域以及一个RIP区域，所以我们将所给的网段划分成至少6个主网段，然后进行进一步划分。

172.16.0.0/16划分为：

• 172.16.0.0/19
• 172.16.32.0/19
• 172.16.64.0/19
• 172.16.96.0/19
• 172.16.128.0/19
• 172.16.160.0/19
• 172.16.192.0/19
• 172.16.224.0/19

这8各网点选出6个作为私网网段其余两个作为备份网段。

（1）area0的主网划分

172.16.0.0/19

可划分为172.16.0.0/24：作为P2P网络的网段

可划分为172.16.1.0/24： MA

可划分为172.16.2.0/24：R4的环回网段

可划分为172.16.3.0/24：R5的环回网段

可划分为172.16.4.0/24：R6的环回网段

可划分为172.16.5.0/24： R7的环回网段

可划分为172.16.6.0/24： 隧道

（2）area1的主网段划分

172.16.32.0/19

可划分为172.16.32.0/24 ： 作为P2P网络的网段

可划分为172.16.33.0/24 ：MA

可划分为172.16.34.0 ：R1的环回网段

可划分为172.16.35.0 ： R2的环回网段

可划分为172.16.36.0 ： R3的环回网段

（3）area2的主网段划分

172.16.64.0/19

可划分为172.16.64.0/24： 作为P2P网络的网段

可划分为172.16.65.0/24： MA

              172.16.65.0/30

              172.16.65.4/30

可划分为172.16.66.0/24： R11的环回网段

（4）area3的主网段划分

172.16.96.0/19

可划分为172.16.96.0/24： 作为P2P网络的网段

可划分为172.16.97.0/24 ：PA

               172.16.97.0/30

               172.16.97.4/30

可划分为172.16.98.0/24 ： R8的环回网段

（5）area4的主网段划分

172.16.128.0/19

可划分为172.16.128.0/24 ：作为P2P网络的网段

可划分为172.16.129.0/24 ：MA

               172.1
