SPI——串行外设接口

适用场景

适用于高速，双向数据传输场景

组成

• MOSI——Master Output Slave Input
• MISO
• SCK——Serial Clock 串行时钟线 时钟信号由主机产生 从机接收
• NSS——Negative Slave Select 低电压有效从机选择 从机选择(低电压有效)
  主机向对应的NSS发送低电压可以选中从机
• 相同引脚接在一起（不同于I2C）

通信过程

• 主机向从机发送 由于spi是双向的 主机发送的同时也会从从机收到

波特率

• 选择允许的最大值
• 考虑设备能承受的极限
• 考虑电路板能承受的极限（面包板加杜邦线一般10MHz）

时钟的极性

时钟极性=低 空闲状态为低电压
时钟极性=高 空闲状态为高电压
第一边沿和第二边沿

时钟的相位

• 第一边沿采集
• 第二边沿采集

四种模式

极性\相位	第一边沿	第二边沿
低	模式0	模式1
高	模式2	模式3

hal库下的flash

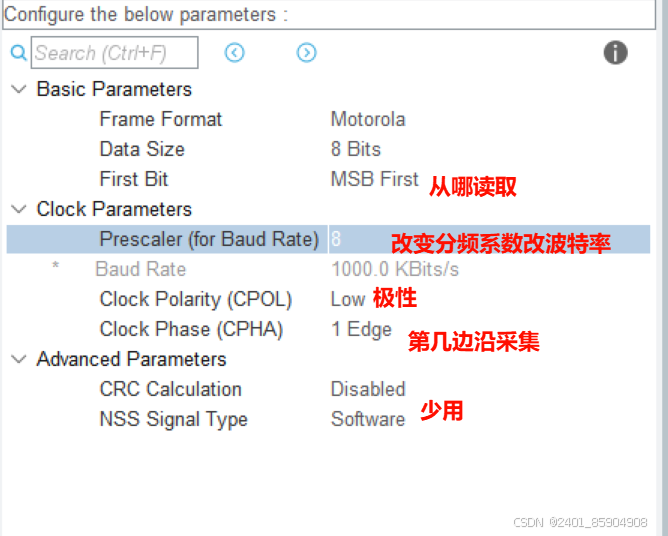

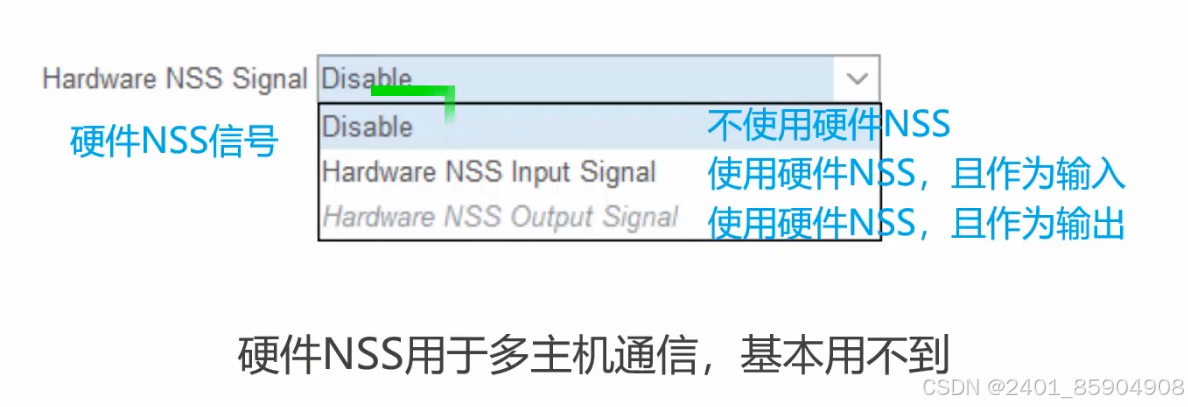

spi配置

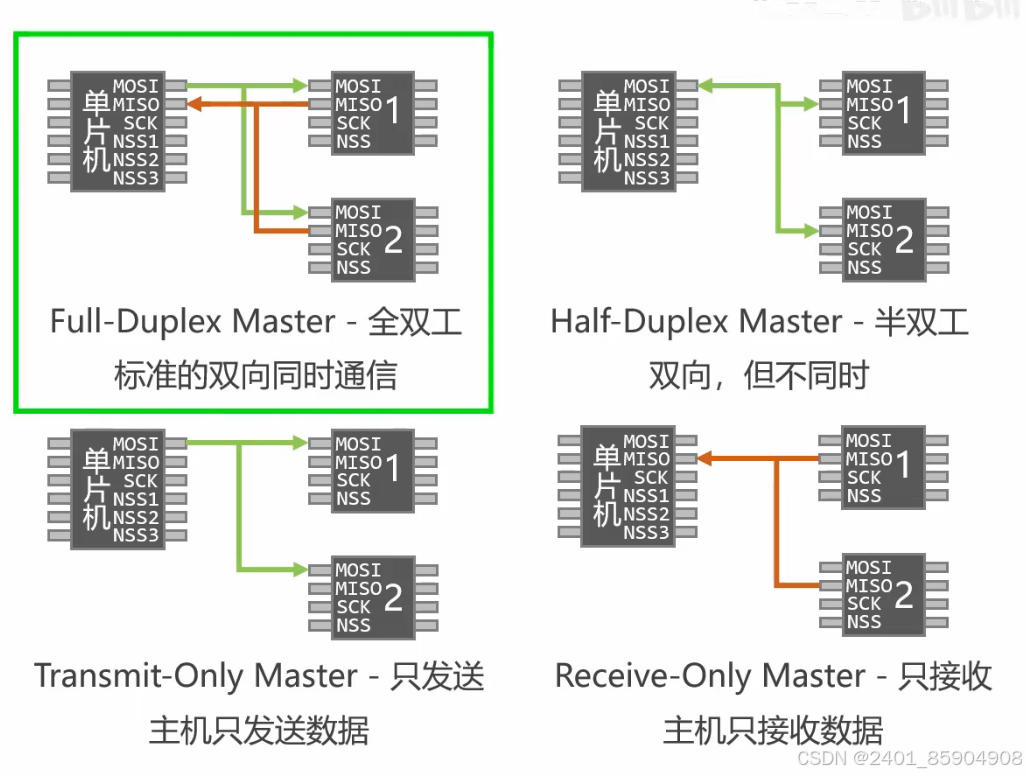

全双工多用

三种方式

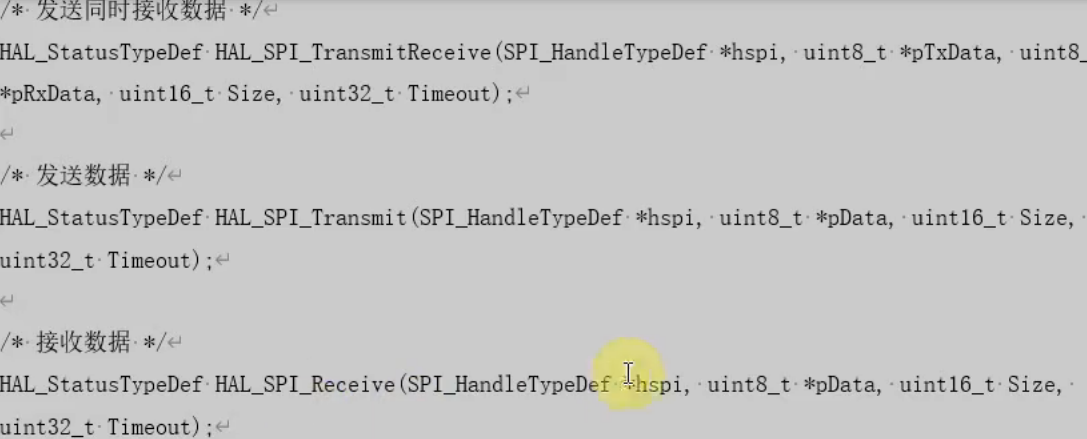

查询方式

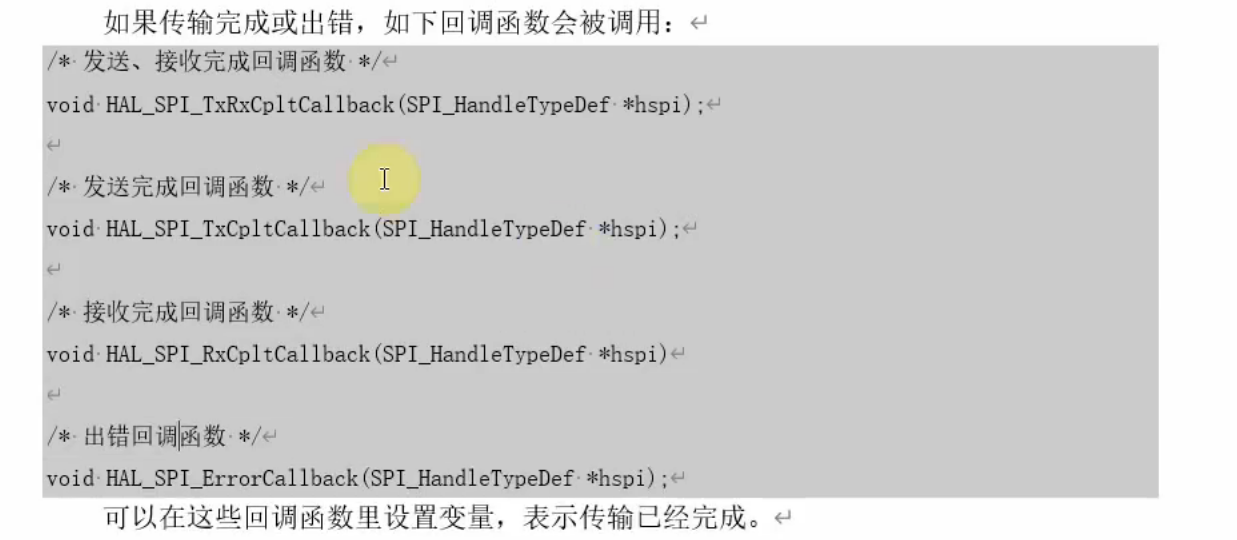

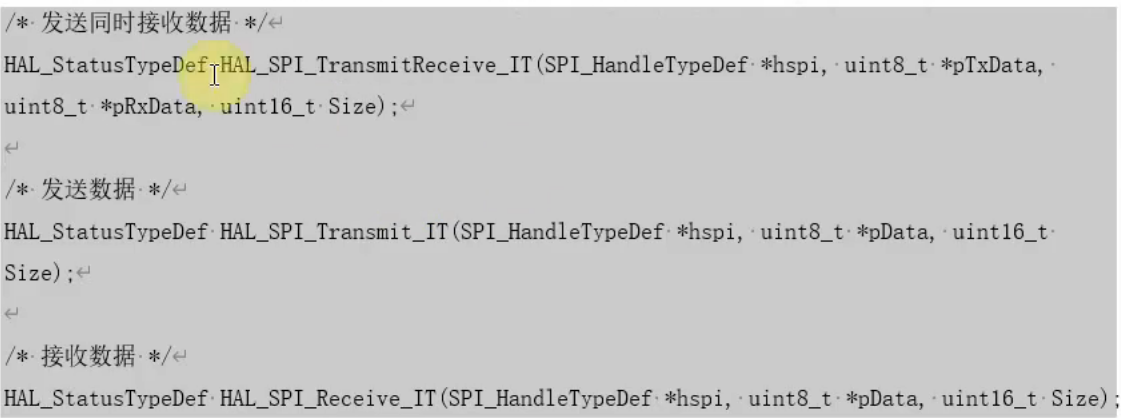

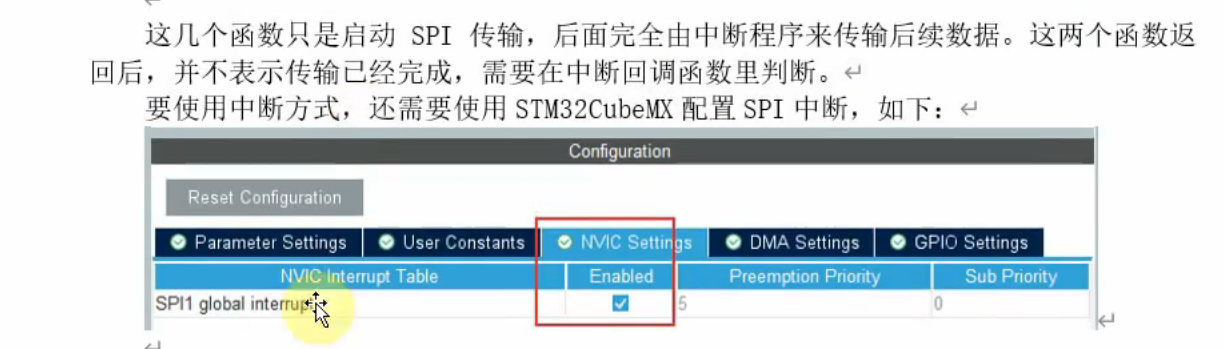

中断方式

flash数据写入过程

写使能——扇区擦除——等待擦除完成——写使能——页编程——等待完成
