三极管的原理

1.三极管的原理

        三极管有三个极，分别是集电极C，基极B，发射极E。三个极组成了两个PN结，NPN类型三极管，集电极和基极组成PN结(N端在集极，P端在基极)，基极和发射极组成PN结（P端在基极，N端在发射极）。

        NPN三极管的基极控制三极管的导通和放大功能，三极管Ib输入电流经过三极管B倍放大，产生Ic电流。如果三极管处于放大状态，三极管的IC电流等于B倍IB电流。如果三极管处于饱和状态，三极管的IC电流由负载控制，三极管失去放大功能。

        三极管放大条件，NPN三极管需要集电极反偏，发射极正偏；为了让三极管处于放大状态，使用发射极的电阻和基极电阻控制C 极 E极电压，让其处于反偏、正偏状态。

        当三极管满足正反偏条件之后，还需要控制静态工作点，输入会影响输出，让三极管的输入、输出伏安特性曲线处于最合适的位置。

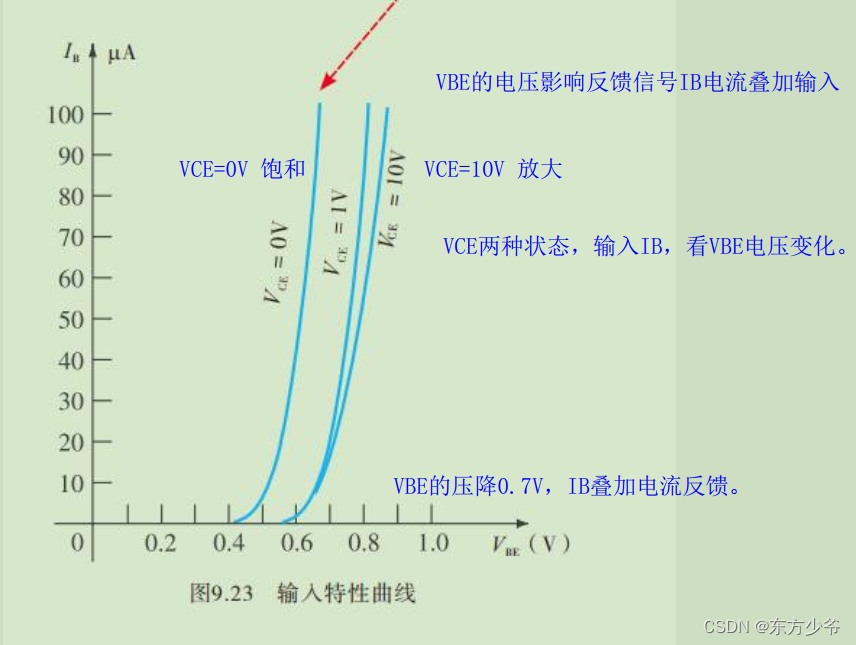

        图中，曲线先看纵轴VBE，对应横轴IB的电流，同时焦点在VCE的曲线，反馈了VBE/IB对VCE的影响，输入电流为50的时候，VBE的电压不同，影响VCE的电压，通过曲线反映了如果VCE的电压变为0V，三极管短路，没有电阻，没办法产生压降，相
