！！！纯手推计算纯干货长文，你一定能看懂，绝对受益匪浅。

相信通过前面的文章，大家对LLM的内部结构已经有了一个认知。

本文将继续深入LLM的内部结构，会从计算的角度分析每个算子的输入数据结构、输出数据结构，以及统计对应的计算量，以此对LLM内部结构有一个更加深刻的认识。

1. 先认识下什么是Tensor Shape
2. 词表Embedding计算细节
3. MHA内部计算细节
```
 3.1. Normalization
```
```
 3.2. Q/K/V Projection
```
```
 3.3. Q/K Matmul => Score
```
```
 3.4. Softmax(Score) => S
```
```
 3.5. SV Matmul
```
```
 3.6. O Projection
```
4. MHA总结
5. MLP内部计算细节
```
 5.1. Gate/Up Projection
```
```
 5.2. Down Projection
```
6. MLP总结

先认识下什么是Tensor Shape

张量（Tensor）是深度学习中用于表示数据的核心结构，它是一个多维数组，可以看作是标量、向量和矩阵的泛化，是深度学习框架如TensorFlow和PyTorch中的核心数据结构，用于表示和处理多维数据，是实现复杂算法的基石。如果你了解Tensor，这部分可以直接跳过。

• 数据处理：张量支持多种数学运算，如逐元素加法、矩阵乘法等，这些操作在数据预处理和特征提取中非常有用。
• 高性能计算：张量可以利用GPU和TPU等硬件加速计算，提高模型训练和推理的效率。

可以这么说，在机器学习里面，一切数据皆Tensor，在机器学习模型中，所有的数据都是以Tensor的格式流转的。

然后是Tensor的Shape属性，Tensor Shape是理解计算过程的重要属性。

定义：张量的形状（Shape）是一个整数数组，描述了张量在每个维度上的大小。

例子1：一维张量（向量）

import torch   # 创建一个一维张量（向量），包含5个元素   vector = torch.tensor([1.0, 2.0, 3.0, 4.0, 5.0])   print(vector)   print("Shape of vector:", vector.shape)         输出：   tensor([1., 2., 3., 4., 5.])   Shape of vector: torch.Size([5])

例子2：三维张量

tensor([[[3, 7, 2, 5],            [1, 4, 6, 0],            [9, 8, 3, 2]],           [[4, 1, 7, 3],            [5, 0, 2, 8],            [6, 9, 4, 1]]])   Shape of tensor_3d: torch.Size([2, 3, 4])

好了，理解Tensor和Shape属性，后面就进入文章主题了，后面的所有内容都会围绕Shape属性来展开，以此来了解LLM推理的完整计算细节过程。

词表Embedding计算细节

首先是Embedding部分，在前文已经详细介绍过了，

第三篇：数据在大模型里是如何存在的？

这里简单回顾下，不记得的话，可以回看前面的文章。词表Embedding是将词汇表中的单词转换为稠密向量表示的过程，也即是将人类理解的分词词语转换成计算机理解的向量数据。

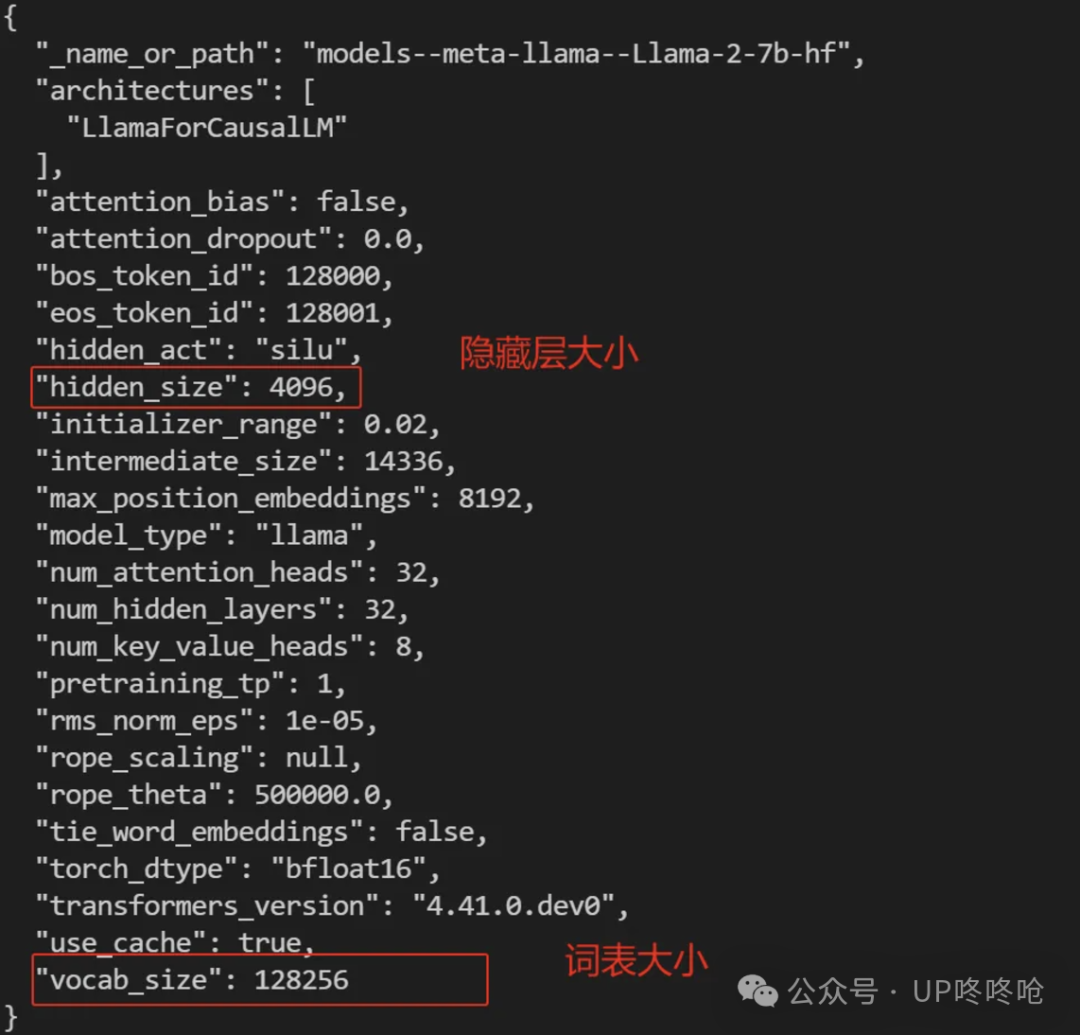

对应到每个模型，每一个大语言模型都有一个词表，这个词表表示了该LLM能够输出的不同词语的数量，比如下图，Llama-2-7b的词表大小是：128256。

在LLM推理过程中，LLM的第一步，就是将我们输入的文字做分词，并通过Embedding转成向量数据。

输入Tensor Shape：[B, S], [V, H]

输出Tensor Shape：[B, S, H]

Tensor计算量：主要是查表操作，计算量约等于0

其中：
B = Batch Size（批次大小）
S = Seq Len（输入长度）
V = Vocab Size（词表大小）
H = Hidden Size（隐藏层大小）

Embedding过程主要是查表操作，就是把每个字拿去和词表[V, H]去做匹配，拿到对应的Hidden Tensor。

其中Shape = [V, H]的数据就是预训练得到的，Shape = [B, S]是输入数据，一般来说B=1，但是在LLM后端处理并发的时候，可能把多个人的Prompt同时作为输入，这个时候B就会大于1。

MHA内部计算细节

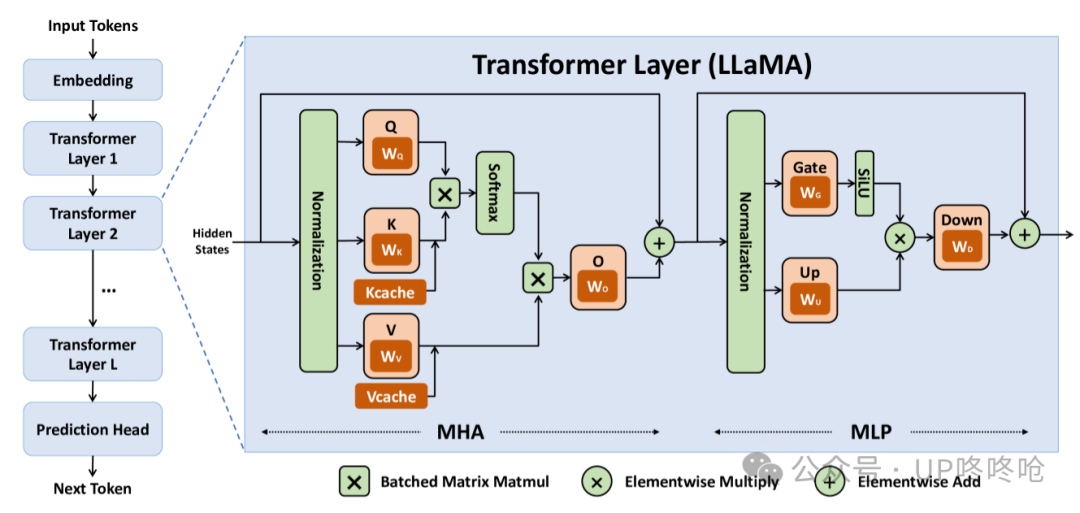

接下来，就是重头戏了，没错，还是这个图！！在MHA部分，将会有几个算子需要重点关注的：

1. Normalization
2. Q/K/V Projection
3. Q/K Matmul ⇒ Score
4. Softmax(Score) ⇒ S
5. SV Matmul
6. O Projection

Normalization

Normalization计算的作用是将输入数据规范化到标准分布，以稳定神经网络的计算过程。

输入Tensor Shape：[B, S, H]
输出Tensor Shape：[B, S, H]
Tensor计算量：k*B*S*H，k是常数项，归一化操作不涉及矩阵乘法，所以整体运算量比较小。

Q/K/V Projection

Q/K/V Projection计算的作用是Attention，将输入Q分别和Q、K、V预训练的权重进行运算。其中QKV的Shape都是[B,S,H]，权重Shape是[H,H]。

输入Tensor Shape：[B, S, H], [H, H]，这里的[H, H]就是训练得到的权重
输出Tensor Shape：[B, S, H]
Tensor计算量：6BSHH = 3*2*B*S*H*H，其中3=Q/K/V，2=矩阵乘法的一次乘法+一次加法，B*S*H*H=[B, S, H]*[H, H]。

这里特别说明下，在本文中，如果输入的Tensor有两个，那表达的意思就是两个Tensor进行矩阵乘法，这种运算，要求第一个Tensor的最后一维和第二个Tensor的倒数第二维一致，得到的结果就是消掉这两维度的结果。

Q/K Matmul ⇒ Score

Q/K matmul是计算Attention分数的关键步骤，这里引入一个新的变量 a ，它表示多头注意力的头数，由H进行分组a得到的；同时K进行了一个转置，所以Q、K的Shape有以下变化：

Q: [B, S, H] ⇒ [B, a, S, H/a]   K: [B, S, H] ⇒(转置) [B, H, S] ⇒(多头) [B, a, H/a, S]

输入Tensor Shape：[B,a, S, H/a], [B, a, H/a, S]
输出Tensor Shape：[B, a, S, S]
Tensor计算量：2BSSH = 2*B*S*S*H = 2*B*a*S*H/a*S

同理，[B,a, S, H/a]的Q Shape和[B, a, H/a, S]的K Shape矩阵相乘，消掉Q的S维和K的H/a维，最终得到[B, a, S, S] Shape的输出。

Softmax(Score) ⇒ S

输入Tensor Shape：[B, a, S, S]
输出Tensor Shape：[B, a, S, S]
Tensor计算量：k*B*a*S*S，k为常数项，Softmax操作不涉及矩阵乘法，所以整体运算量比较小。

SV Matmul

V Shape同样做了多头注意力的 a 分组，所以V的Shape会变成：

[B, S, H] ⇒ [B, a, S, H/a]

输入Tensor Shape：[B, a, S, S], [B, a, S, H/a]
输出Tensor Shape：[B, a, S, H/a]
Tensor计算量：2BSSH = 2*B*a*S*S*H/a

O Projection：

O Projection和Q/K/V Projection差不多，不同的是O Projection的输入是SV Matmul出来的，Shape不一样。所以O的输入会有一个Reshape操作：

Reshape([B, a, S, H/a]) => [B, S, H]

输入Tensor Shape：[B, S, H]， [H, H]
输出Tensor Shape：[B, S, H]
Tensor计算量：2BSHH = 2*B*S*H*H=2*[B, S, H]*[H, H]

MHA总结

从MHA算子来看，输入和输出的Tensor Shape都是[B, S, H]，包括后面的MLP也是，在设计上是挺规整的，在MHA内部，主要实现的就是这个公式：

我们通过拆分计算过程，更清晰地理解了MHA的内部细节。

MLP内部计算细节

有了前面MHA的基础之后，MLP就比较好理解了。

1. Gate/Up Projection
2. Normalization：和MHA介绍的一样，就不重复介绍了
3. SiLU：和Softmax类似，这里也就不展开了
4. Down Projection

所以，重点还是Gate/Up/Down Projection。

Gate/Up Projection

在MLP层，有一个新的参数ffn_dim，它是MLP内部的隐藏层大小，和前面介绍的Hidden Size不一样。

输入Tensor Shape：[B, S, H], [H, ffn_dim]，这[H, ffn_dim]是预训练的权重
输出Tensor Shape：[B, S, ffn_dim]
Tensor计算量：22BSH*ffn_dim

输入[B, S, H]和[H, ffn_dim]，消掉两个H维之后，得到结果[B, S, ffn_dim]。

Gate/Up Projection过程相当于一个放大的计算逻辑，把Hidden Size的隐藏层大小放大到ffn_dim的隐藏层大小，扩大数据特征。

Down Projection

Down Projection做的事相反的计算逻辑，缩小的计算操作，把ffn_dim缩放到Hidden Size大小，返回原形。

输入Tensor Shape：[B, S, ffn_dim], [ffn_dim, H]
输出Tensor Shape：[B, S, H]
Tensor计算量：2BSH*ffn_dim

MLP总结

从计算过程可以看到MLP做的主要工作就是一个放大和缩小，把Hidden Size放大到ffn_dim，再缩小到Hidden Size，这个线性变换的过程有利于提取语义特征，捕捉计算过程的语义信息，增强表达能力。

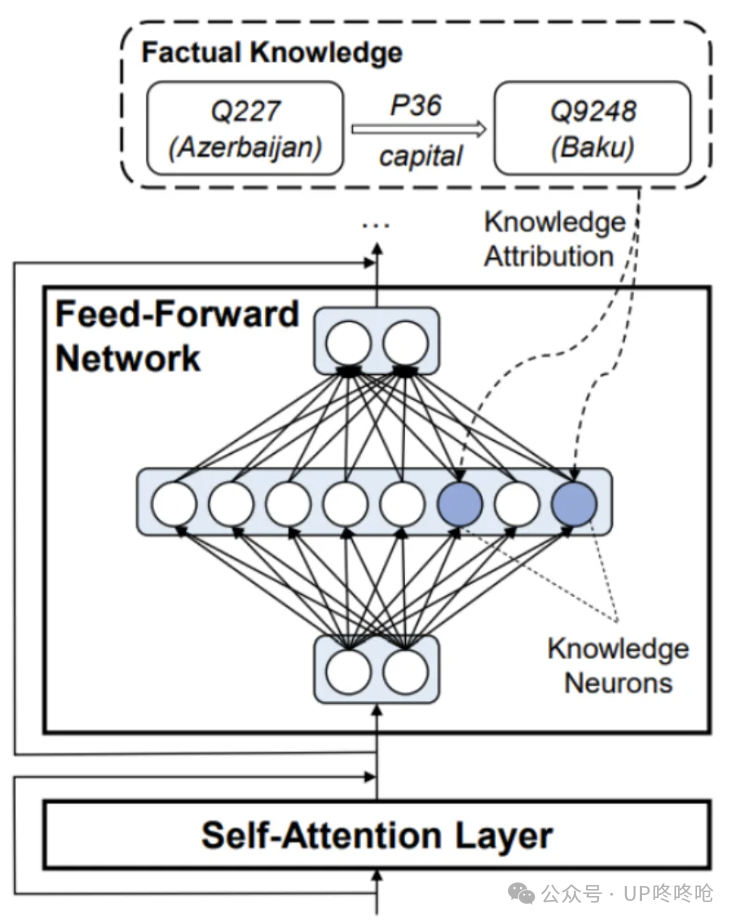

不过，在这里也需要说明一下，不同模型的MLP层是有些不一样的，Llama模型是引入了Gate机制，对于更加一般的模型来说，MLP所做的事情大概就是下面这张图所呈现的结构了。

最后总结

可以看到，不管是进入Transformer Block还是出来，数据的Shape都是[B, S, H]，而这样的数据计算过程还需要经过Layers层，每层的计算过程都是一样的，不同的是预训练的权重不一样，也即是[H, H]矩阵和[ffn_dim, H]矩阵。

从Transformer Block出来之后，还需要将[B, S, H]反映射成词语，这里和Embedding做的事情是类似的但是是相反的，就不展开了。

本文从计算角度，详细解析了大型语言模型（LLM）的内部结构，并且分析了各个算子的输入输出数据结构及其计算量，结合前面的一系列文章，再加上这一轮从计算角度的介绍，相信大家对LLM的内部结构已经非常清晰明了了。
