Android自定义控件开发入门与实战（13）Android画布

super.onDraw(canvas);

shapeDrawable.draw(canvas);

}

（1）在代码中我们创建了一个ShapeDrawable实例，并且在其构造函数中new出RectShape，所以画出来的一定是一个矩形而不是其他形状。

（2）然后我们通过shapeDrawable的setBounds，来指定ShapeDrawable在当前控件中的显示位置(50,50,200,100)。这里的意思是shapeDrawable会在ShapeView中（50,50，200,100）这两个点所定义的矩形区域显示。需要强调的一点是，这里矩形位置是当前控件的位置，而不是全屏幕的位置。

（3）通过shapeDrawable.getPaint().setColor(Color.RED) 来拿到ShapeDrawable自带的paint，然后给该paint设置color为红色。

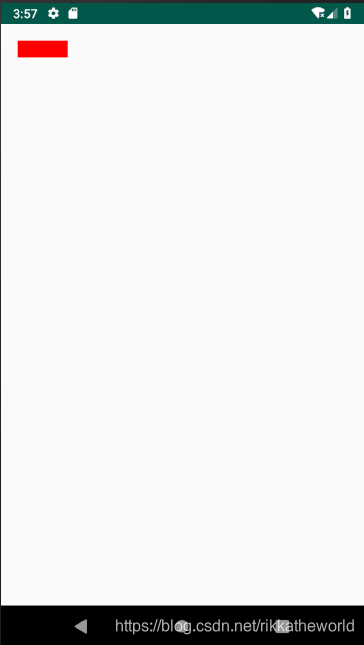

最后在xml中显示如下：

然后我们更改其xml代码：

<com.example.myviewdomo.canvas.ShapeView

android:layout_width=“250px”

android:layout_height=“150px”

android:layout_margin=“100dp”

android:background=“#ffffff” />

这里设置 宽250px，高150px，margin设置100dp，这个shapeDrawable由于宽在50px到200px，高在50-100px，所以在控件中应该是居中显示

从效果图可以得出下面的结论：

• ShapeDrawable.setBounds设置的位置的矩形是指在控件中的位置，而不是以左上角为基准的。

• 通过mShapeDrawable.getPaint()可以直

  接得到drawable的自带的画笔。

Drawable的画布问题

我们调用shapeDrawable.getPaint()获得画笔填充红色后，那么ShapeDrawable的矩形区域的红色是什么时候被填充上去的呢？

有些人可能为认为是在 shapeDrawable.draw(canvas) 这行代码上画进去的，其它的意思是将ShapeDrawable画到当前控件ShapeView上，并没有绘制ShapeDrawable本身。

那也就只能推测，其实是在getPaint().setColor(Color.RED)，执行这句话的时候就把颜色填充上去了，实际上也是这样没错的。

最后我们在ShapeView的onDraw()函数调用shapeDrawable.draw(canvas)将重绘过的ShapeDrawable中的样式已经改变了。

OvalShape

就是画椭圆drawable，我们将上面的代码的 new RectShape()改成 new OvalShape()，别的都不做变动，效果如下：

？？？我画了个太阳旗出来？？？

很明显，setBounds函数指定的矩形而生成了对应的椭圆。

ArcShape

ArcShape是在OvalShape的基础上，通过切割指定的角度而得到对应的扇形图形。

ArcShape只有一个构造函数：

public ArcShape(float startAngle,float sweepAngle)

• startAngle：开始的角度，0°在椭圆你的X轴的正方向上，即向右向中间。

• sweepAngle：扫过的角度,，正数顺时针，负数逆时针

我们还是通过改变那行初始化的代码来构造一个
