由一个嵌入式存储解决方案组成,带MMC(多媒体卡)接口、快闪存储器及主控制器。集诚在BGA封装中。

接口速度:最大可高达52MBytes

优点:具有快速、可升级的性能。

接口电压:可以是1.2V、1.8V、3.3V

它是在NAND闪存芯片的基础上,额外集成了控制器,

即: NAND闪存芯片+控制器=EMMC

如上图:主机MCU通过总线与EMMC的控制器进行连接

EMMC总线的四类信号功能:

1、时钟信号 CLK:给EMMC提供数据交互的时钟。

2、控制信号  Data Strobe:  DS是由EMMC向主控端传输,频率和CLK信号相同,用于同步Device端输出的数据,在HS400模式下使用,在主控端实现数据同步功能。该信号在eMMC5.0中引入。

3、CMD: 命令交互信号,用于传输控制命令或者回应主机。

4、数据信号:DAT[7:0]:双向接口,数据收发。

EMMC的双向数据总线,用于主机和设备进行数据通信。-------工作在应对快速命令的推挽模式。

DAT线在某一时刻只能支持单向传输,只能被设备或者EMMC HOST一方控制。默认下,当用户上电或者复位时。仅DAT0能传输数据。但可以配置想要使用的DAT线的数量,

比如 选择4跟数据线。则断开1-3的内部上拉,如果用户选择的是8根,同理会断开DAT1-7的上拉。

5、RST_N 复位信号。

6、电源信号: VCC 是EMMC的Core电源    VCCQ是IO电源。

工作过程:

CMD从高到低时:

DAT经历的过程是:Boot ACK Time 引导启动恢复时间(准备时间)

Boot Data Time  启动数据时间(数据传输)

Boot terminated  引导终止(传输结束)

56 clocks required from CMD signal high to next MMC command:

从CMD信号高到下一个MMC命令需要56个时钟

就是两次通信之间必须间隔56个时钟。

各命令所需时间

二、硬件设计

硬件设计框图:


既有适合小白学习的零基础资料,也有适合3年以上经验的小伙伴深入学习提升的进阶课程,涵盖了95%以上物联网嵌入式知识点,真正体系化!

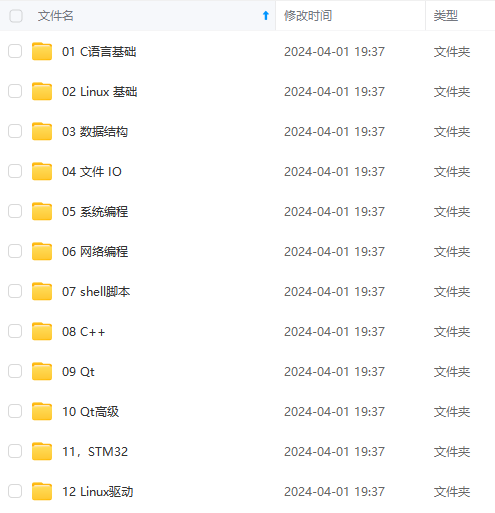

由于文件比较多,这里只是将部分目录截图出来,全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频,并且后续会持续更新
