HCIA项目实践---OSPF的综合实验

9.6 OSPF大实验

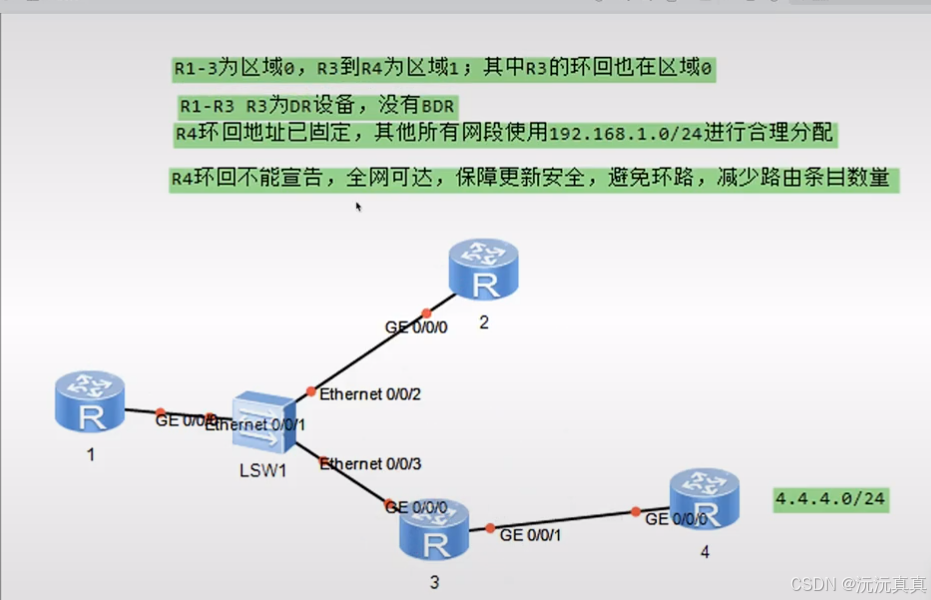

一、实验所需要的拓扑图

二、划分网段

被划分网段为192.168.1.0 /24

因为需要划分到两个区域，256/2=128

所以根据题意：区域0为192.168.1.0 /25 区域1为192.168.1.128/25

因为区域一只有一个网段，所以不必再分，就是192.168.1.128/25

下面来划分区域0：

观察拓扑图可知，区域0有三个环回一个主干，所以只需分配4个网段即可。对192.168.1.0/25再分4个网段：

因为128/4=32

所以有192.168.1.0/27 192.168.1.32/27 192.168.1.64/27 192.168.96/27

三、实验前的注意事项

（1）路由器4左边是用的内网，右边用的是外网。

（2）子网划分的目的：便于在以后更好地汇总，以及更好地管理这个网络

（3）在OSPF中，在一个区域内，不能做接口汇总，因为一个区域内共享的是拓扑信息，拓扑信息不能做更改。

（4）路由可汇总，拓扑不能汇总！！！

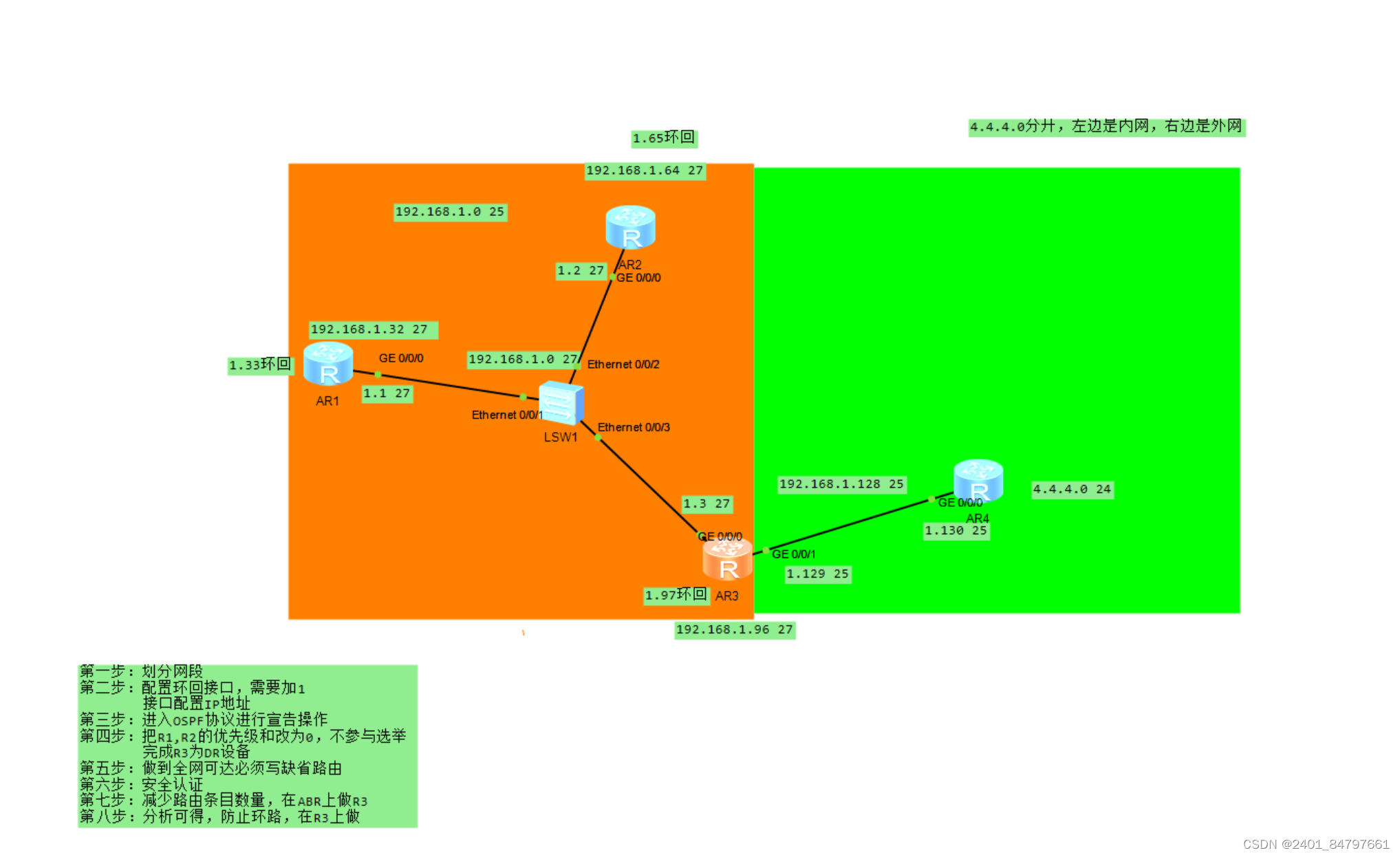

四、实验拓扑搭建

五、实验步骤

问题一

(1) 配四个路由器的环回地址，这里面环回地址可以模拟成用户

 <Huawei>sys
 Enter system view, return user view with Ctrl+Z.
 [Huawei]sysname r1
 [r1]int l0
 [r1-LoopBack0]ip add 192.168.1.33 27
 [r1-LoopBack0]

 <Huawei>sys
 Enter system view, return user view with Ctrl+Z.
 [Huawei]sysname r2
 [r2]int l0
 [r2-LoopBack0]ip add 192.168.1.65 27
 [r2-LoopBack0]

 <Huawei>sys
 Enter system view, return user view with Ctrl+Z.
 [Huawei]sysname r3
 [r3]int l0
 [r3-LoopBack0]ip add 192.168.1.97 27
 [r3-LoopBack0]

 <Huawei>sys
 Enter system view, return user view with Ctrl+Z.
 [Huawei]sysname r4
 [r4]int l0
 [r4-LoopBack0]ip add 4.4.4.4 24
 [r4-LoopBack0]

（2）配置区域0的骨干链路

 [r1]int g 0/0/0
 [r1-GigabitEthernet0/0/0]ip add 192.168.1.1 27
 Nov 16 2024 16:14:03-08:00 r1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
 on the interface GigabitEthernet0/0/0 has entered the UP state.
 ​

 [r2]int g 0/0/0
 [r2-GigabitEthernet0/0/0]ip add 192.168.1.2 27
 ​

 [r3]int g 0/0/0
 [r3-GigabitEthernet0/0/0]ip add 192.168.1.3 27
 [r3-
