树莓派入门篇：（一）gpio

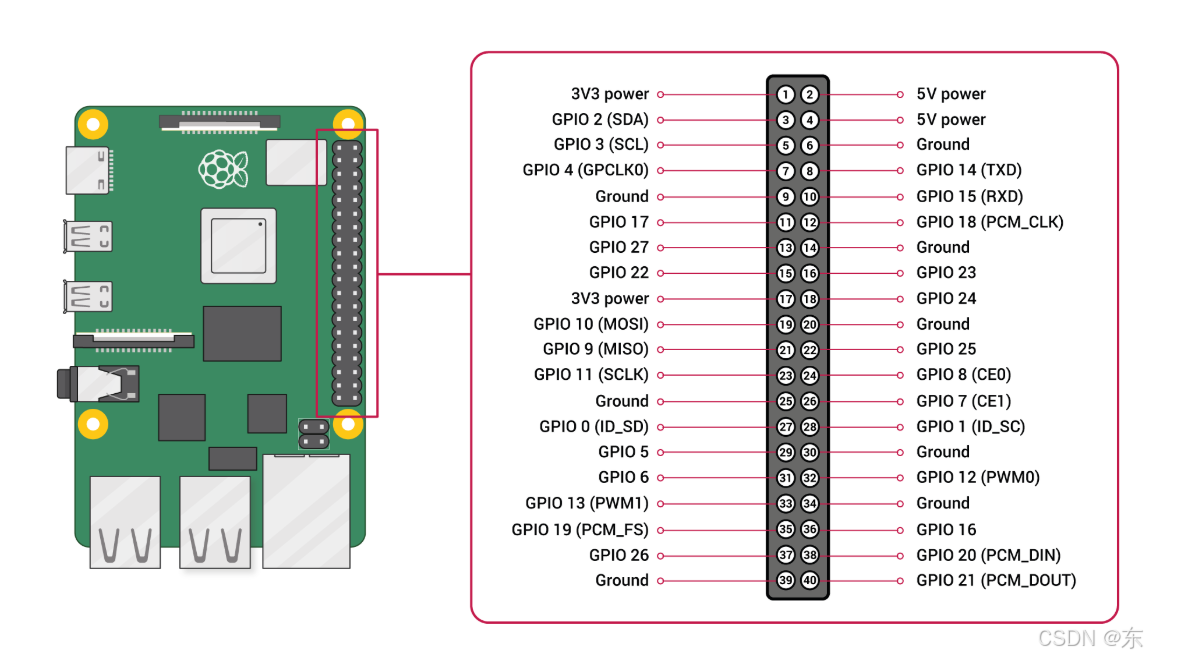

一、引脚介绍

按照功能，树莓派的引脚大致可以分为三类：

• 电源引脚：2个5V引脚、2个3V3引脚、5个GND引脚
• 通用引脚：通用GPIO口
• 特殊引脚：包括硬件SPI、I2C、UART口等等

二、shell命令

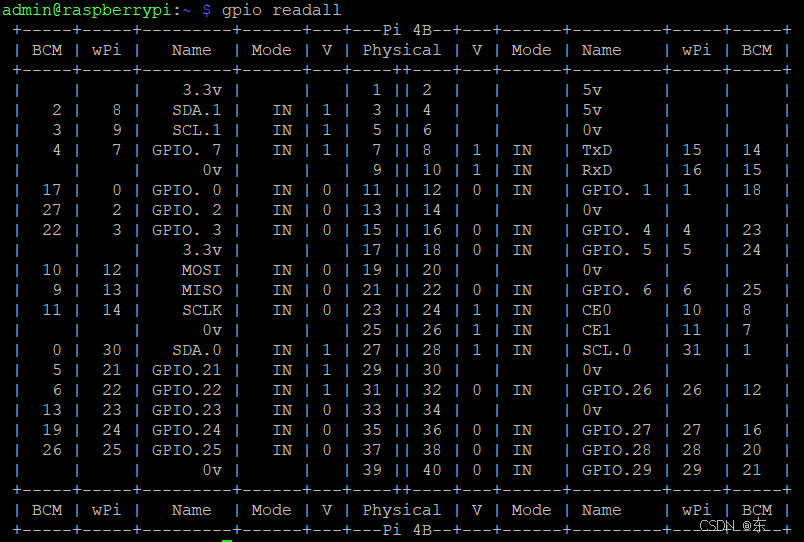

• gpio  readall：查看当前引脚状态信息



• BCM：BCM编号，常用于Python编程
• wPi：WiringPi编号，常用于C编程
• Name：引脚名称
• Mode：输入输出模式
• V：当前状态
• Physical：板载编号

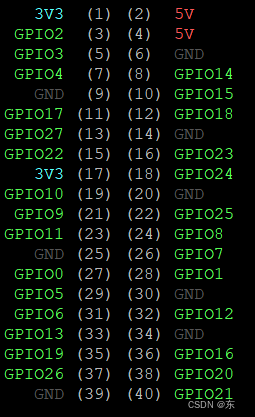

• pinout：只能查看板载编号

• gpio mode 3 in（out）：将wPi编号为3的引脚设置为输入（输出）模式
• gpio write 3 1（0）：将wPi编号为3的引脚置1（0）
• gpio read 3：读取wPi编号为3的引脚的当前状态

上述三个命令加上 -g 表示使用BCM编号，例：

gpio -g mode 3 in
