HCIA复习作业二

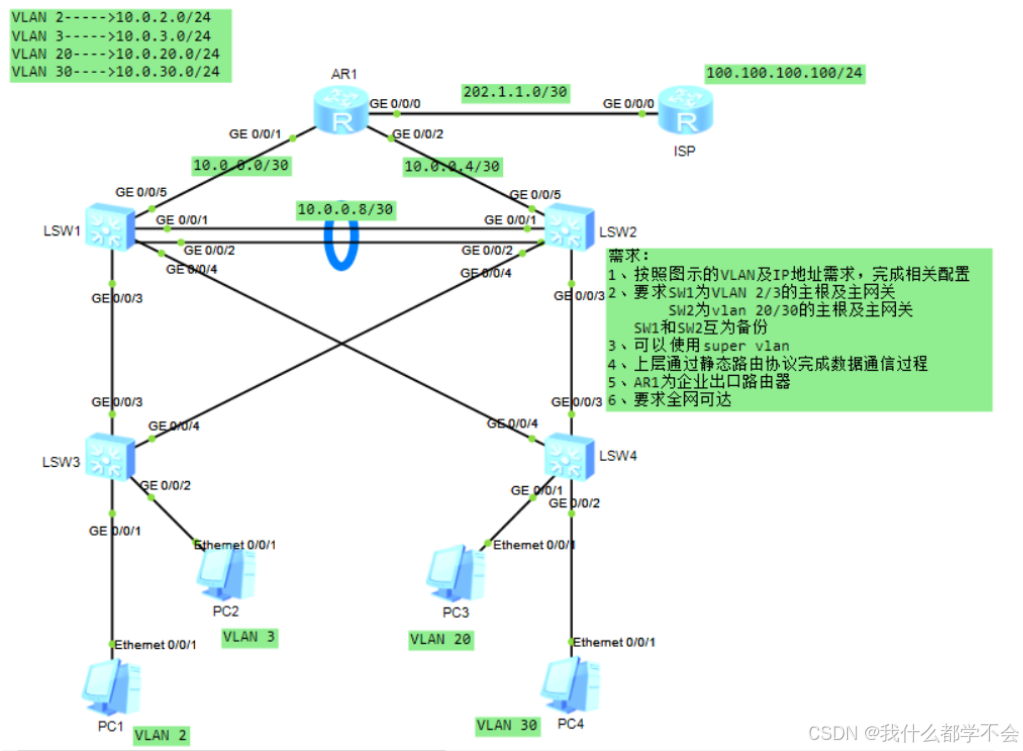

需求分析：

1.     按照图示的VLAN及IP地址需求，完成相关配置

VLAN及网段关系如下：

VLAN 2：10.0.2.0/24

VLAN 3：10.0.3.0/24

VLAN 20：10.0.20.0/24

VLAN 30：10.0.30.0/24

每个VLAN需要划分对应的IP子网，并配置在接入交换机端口及三层设备上。

2.     交换机角色分配与主备网关设定：

SW1 是 VLAN 2 和 VLAN 3 的 主根桥（STP）和 主网关

SW2 是 VLAN 20 和 VLAN 30 的 主根桥 和 主网关

SW1 与 SW2 互为备份网关（可使用VRRP或HSRP等冗余协议实现）

3.     上层通过静态路由协议完成数据通信过程

所有设备之间的通信（包括不同VLAN、跨交换机）需要配置静态路由实现转发

特别是AR1需要有完整的路由表，能够访问所有VLAN网段

4.     AR1为企业出口路由器

AR1连接ISP，接口配置为公网IP地址段 100.100.100.0/24

提供内网向外网的通信能力

5.     要求全网可达

表示所有PC端和VLAN之间应能互相通信，并能访问公网

具体配置：

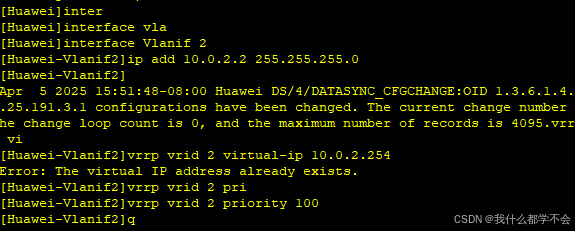

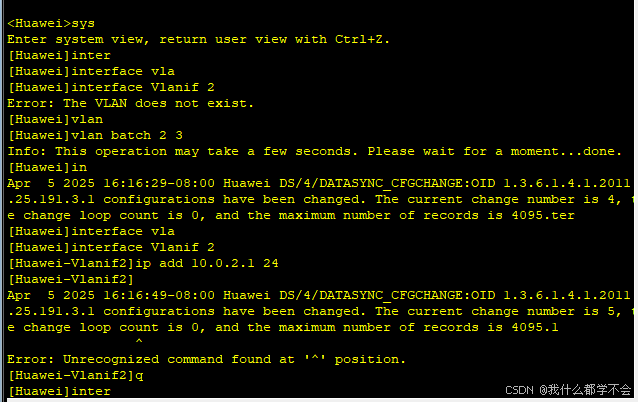

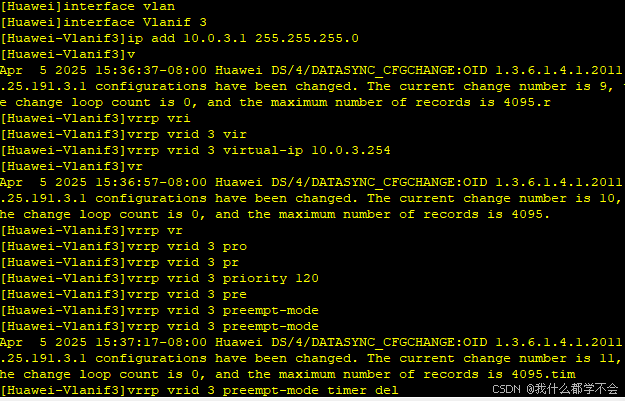

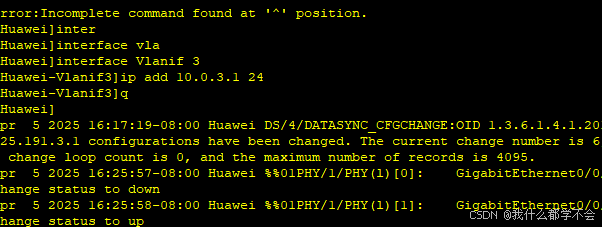

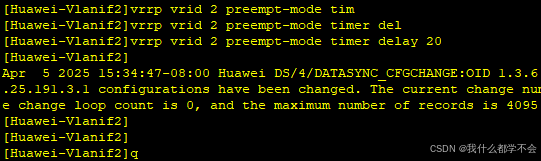

SW1（主：VLAN 2/3）：

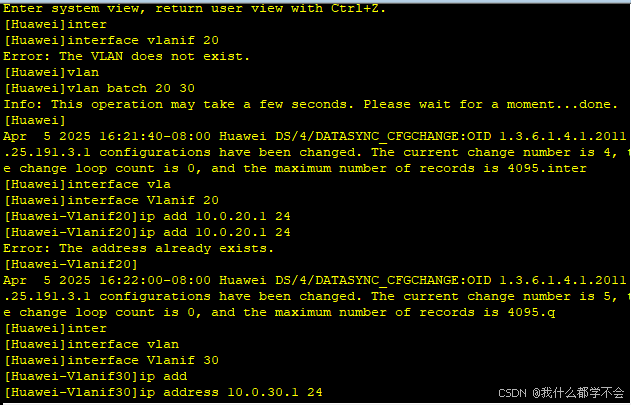

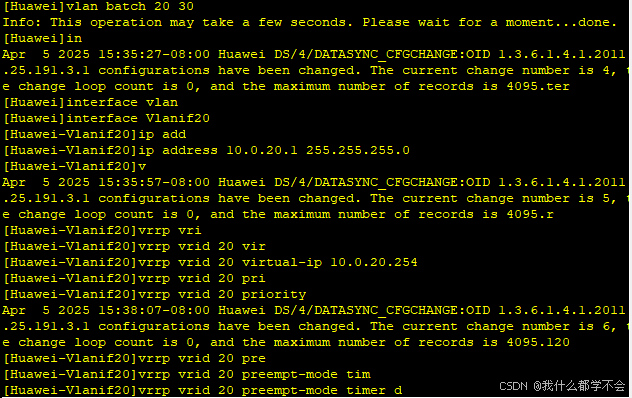

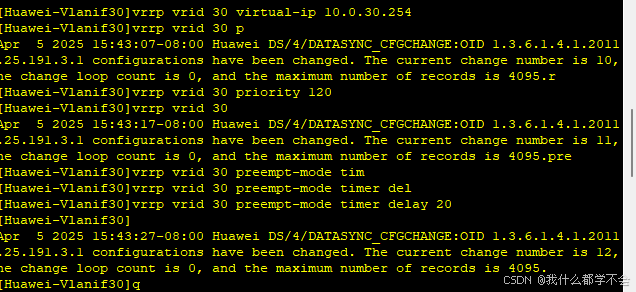

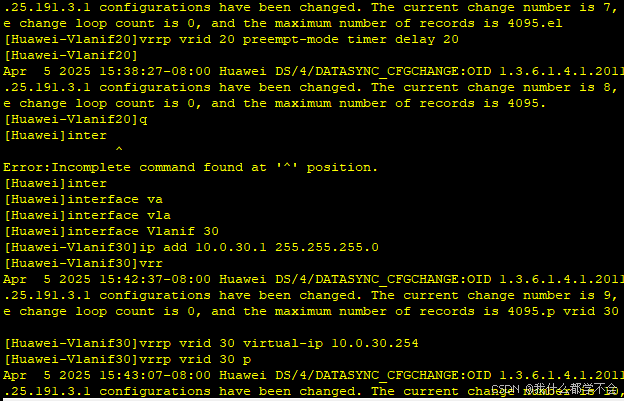

SW2（主：VLAN 20/30）：

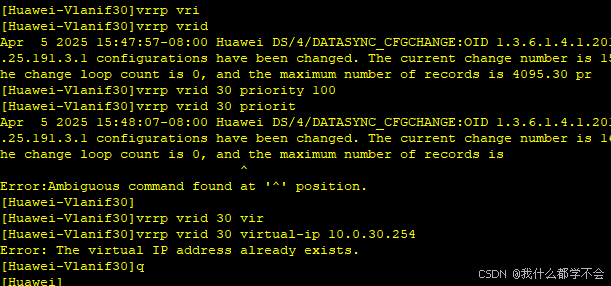

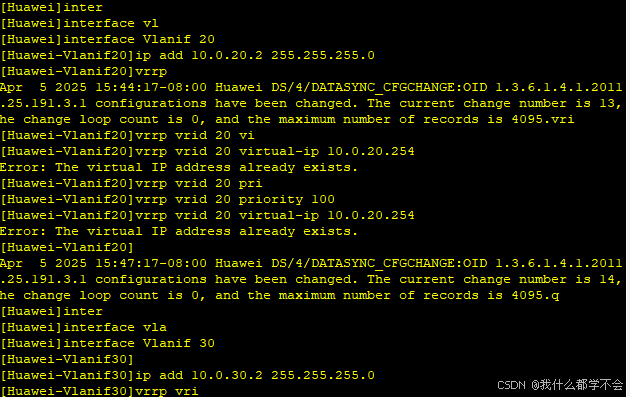

SW1 作为 VLAN 20/30 的 备用 配置（SW2 作为主）：

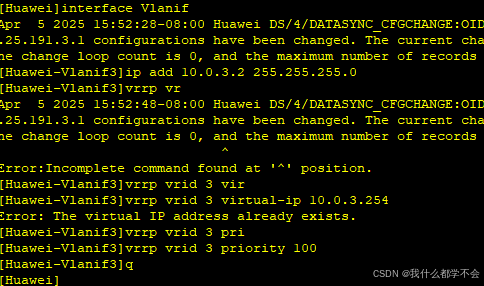

SW2 作为 VLAN 2/3 的 备用 配置（SW1 作为主）：

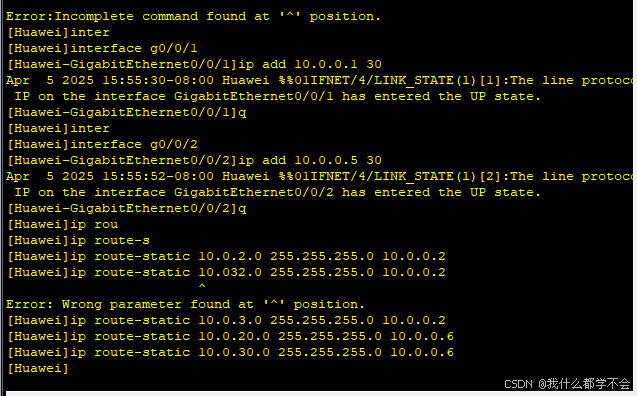

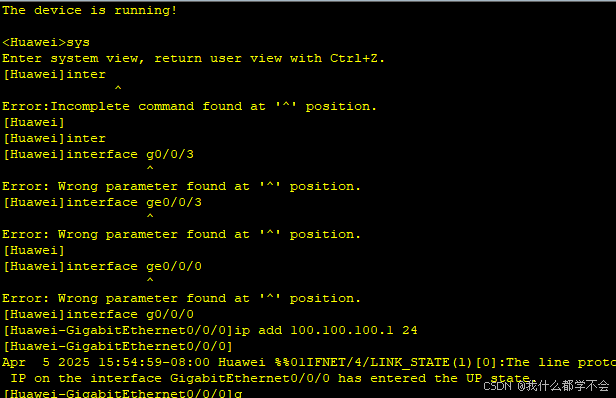

AR1 配置（出口路由器）：

SW3 配置：

SW4 配置：

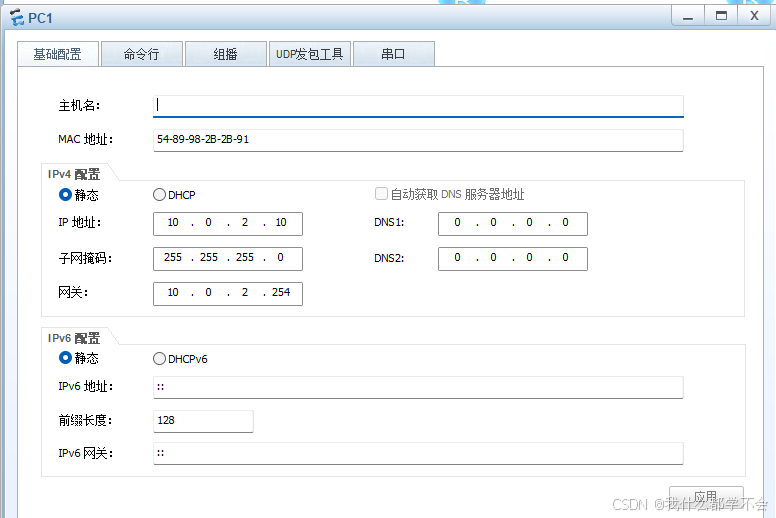

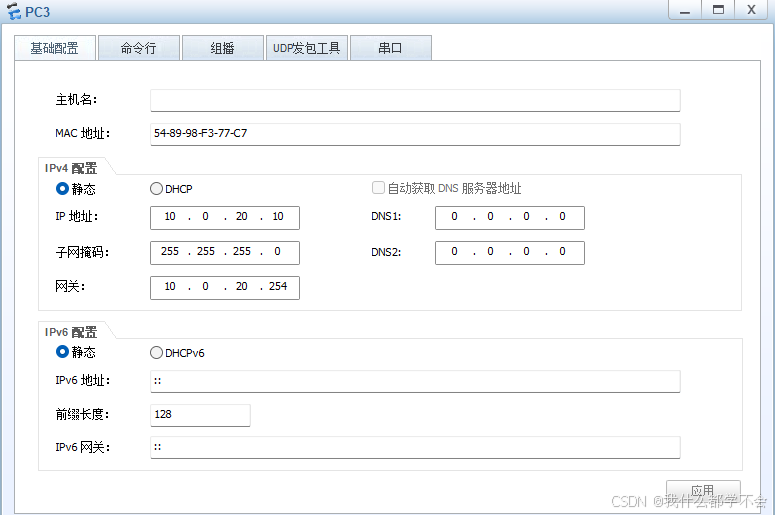

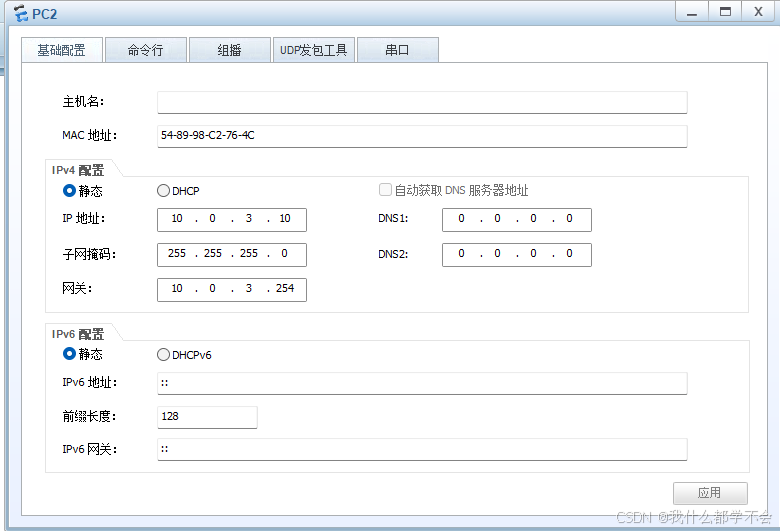

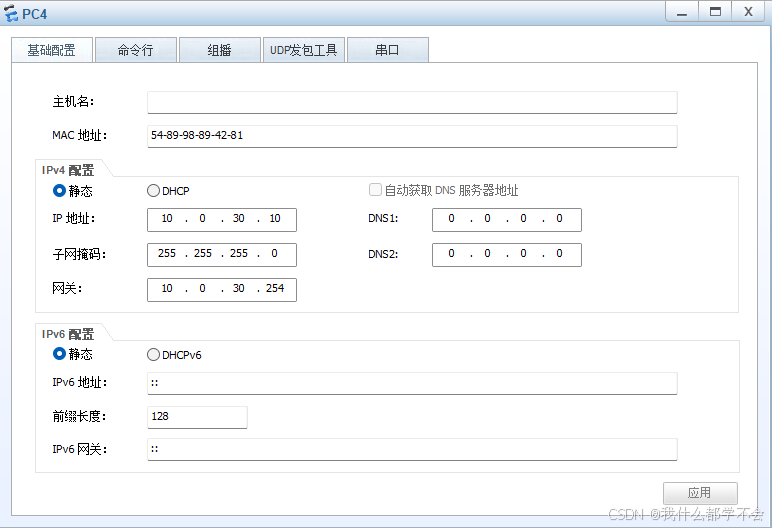

四台PC：
