详细说说Binder通信原理与机制

出发前预备子弹 我们知道进程之间，虚拟地址不同，是不能直接通信的，这是一种保护机制。打开任务管理器，查看一下N多的进程，试想一下如果这些进程直接通信会带来什么后果？

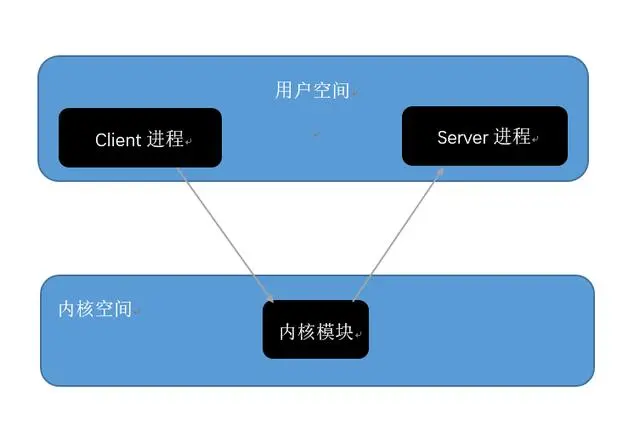

而用户空间可以通过System calls（系统回调）与内核空间通信的，如果在内核空间中有一个模块，能够完成数据的转发，那么是不是两个进程就可以通信了呢？如下图：

上面提到一些用户空间、内核空间的概念，用户空间也能大概猜到是什么东西，而内核空间，就知道它是很底层的东西好了。而模块呢，可以简单的理解为实现一个功能的程序或一个硬件电路等，比如玩单片机的时候，会有红外线模块，蓝牙模块，wifi模块等。这些概念的东西搜索一下百科知道就好。

Binder驱动

Binder驱动运行在内核空间，它就是那个内核模块了。Binder驱动很重要，承担了进程间通信的数据转发等。一提到驱动，也是比较熟悉，你插个U盘，需要驱动吧。而Binder驱动也差不多，虽然名字取得很好，功能还很强大。但也不是什么神奇的东西。

Binder跨进程通信模型

Binder的通信模型有4个角色：Binder Client、Binder Server、Binder Driver（Binder驱动）、ServiceManager。

想象一个情景：我到北京旅行，要给高中同学寄一张明信片，明信片肯定要写上地址吧，不然怎么寄给对方呢？那么我怎么拿到这个地址呢，很简单，翻一下毕业相册就好了。而这个记录着同学们通信地址的毕业相册，就相当与一个通讯录。在Binder的通信模型中扮演的是ServiceManager的角色。好，现在已经有了通信地址了，那么就找到邮局寄出去就好了。过几天同学就高高兴兴的收到了明信片。那么这个邮局在Binder通信模型中扮演的是Binder驱动的角色，而作为寄信人的我就是Binder Client，收信人同学就是Binder Server。

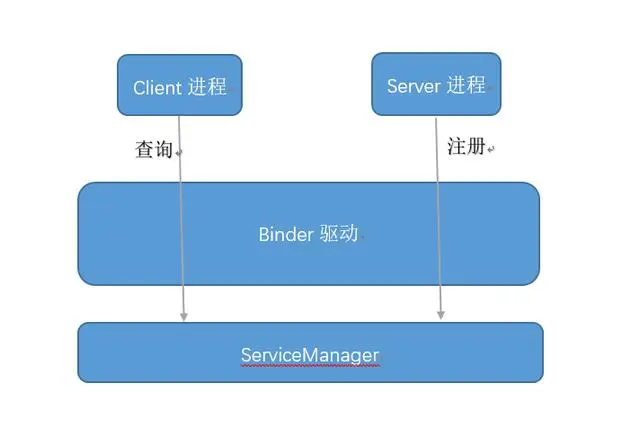

先上一张图来描述上面的那个情景：

可以看到，ServiceManager、Binder Client、Binder Server处于不同的进程，他们三个都在用户空间，而Binder驱动在内核空间。（我是特意把Binder驱动画的比较大的，因为Binder驱动的作用最大）

那先来简述一下这个通信模型：

首先是有一个ServiceManager，刚开始这个通讯录是空白的，然后Server进程向ServiceManager注册一个映射关系表，比如雷同学把自己的地址湖南省长沙市xx区写进通讯录，那么就形成了一张表：

雷同学 —> 湖南省长沙市xx区

之后Client进程想要和Server进程通信，首先向ServiceManager查询地址，ServiceManager收到查询的请求之后，返回查询结果给Client。

注意到这里不管是Server进程注册，还是Client查询，都是经过Binder驱动的，这也真是Binder驱动的作用所在，先不急，下面的原理会分析到。

这时候我就拿着地址就开始寄明信片咯。当我把明信片放扔进邮筒，之后的工作就是由邮局去完成了，也就是Binder驱动去完成通信的转发。

Binder通信原理

从寄明信片的例子中，邮递员从邮筒取出明信片，然后跨越千山万水将明信片送达。从这点我们也能想到，其实Binder驱动完成的工作是很重要的。

我们来还原一个Binder跨进程通信的过程。 案例：Client进程调用Server进程的computer对象的add方法。

接下来的内容你可能需要知道代理模式才能更好的理解，不过没学习过代理模式也没关系，可以先读下去，然后在去补一下代理模式，再回来看这篇文章。思路会清晰很多。

1． Server进程向ServiceManager注册，告诉ServiceManager我是谁，我有什么，我能做什么。就好比徐同学（Server进程）有一台笔记本（computer对象），这台笔记本有个add方法。这时映射关系表就生成了。

2． Client进程向ServiceManager查询，我要调用Server进程的computer对象的add方法，可以看到这个过程经过Binder驱动，这时候Binder驱动就开始发挥他的作用了。当向ServiceManager查询完毕，是返回一个computer对象给Client进程吗？其实不然，Binder驱动将computer对象转换成了computerProxy对象，并转发给了Client进程，因此，Client进程拿到的并不是真实的computer对象，而是一个代理对象，即computerProxy对象。很容易理解这个computerProxy对象也是有add方法，（如果连add方法都没有，岂不是欺骗了Client？），但是这个add方法只是对参数进行一些包装而已。

3． 当Client进程调用add方法，这个消息发送给Binder驱动，这时驱动发现，原来是computerProxy，那么Client进程应该是需要调用computer对象的add方法的，这时驱动通知Server进程，调用你的computer对象的add方法，将结果给我。然后Server进程就将计算结果发送给驱动，驱动再转发给Client进程，这时Client进程还蒙在了鼓里，他以为自己调用的是真实的computer对象的add方法，其实他只是调用了代理而已。不过Client最终还是拿到了计算结果。

好了，一个通信过程就完成了。我们发现，其实Binder驱动就是一个中转。

总结

再来梳理总结一下：当Client进程向ServiceManager查询Server进程（我要调用你的某个对象的某个方法了），这个过程也是一个跨进程通信的过程，也经过了Binder驱动，这时Binder驱动发挥它的作用，来了个狸猫换太子，将Server进程中的真实对象转换成代理对象，返回这个代理对象给Client进程。 Client进程拿到了这个代理对象，然后调用这个代理对象的方法，Binder驱动继续发挥他的使命，它会通知Server进程执行计算工作，将Server进程中的真实对象执行的结果返回给了Client进程，这样Client进程还是如愿的得到了自己想要。跨进程通信完毕

关于我

最后

今天关于面试的分享就到这里，还是那句话，有些东西你不仅要懂，而且要能够很好地表达出来，能够让面试官认可你的理解，例如Handler机制，这个是面试必问之题。有些晦涩的点，或许它只活在面试当中，实际工作当中你压根不会用到它，但是你要知道它是什么东西。

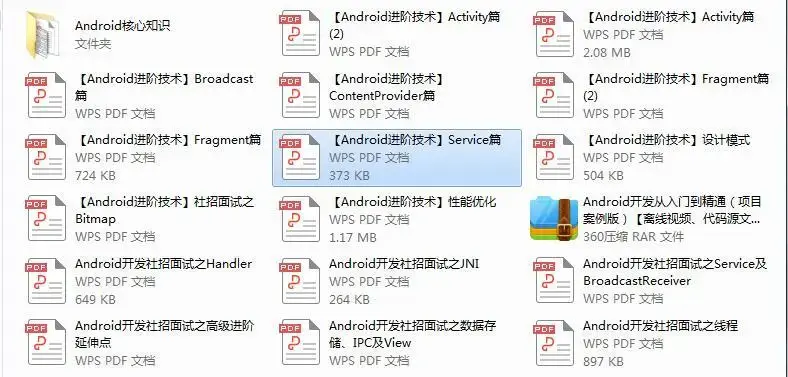

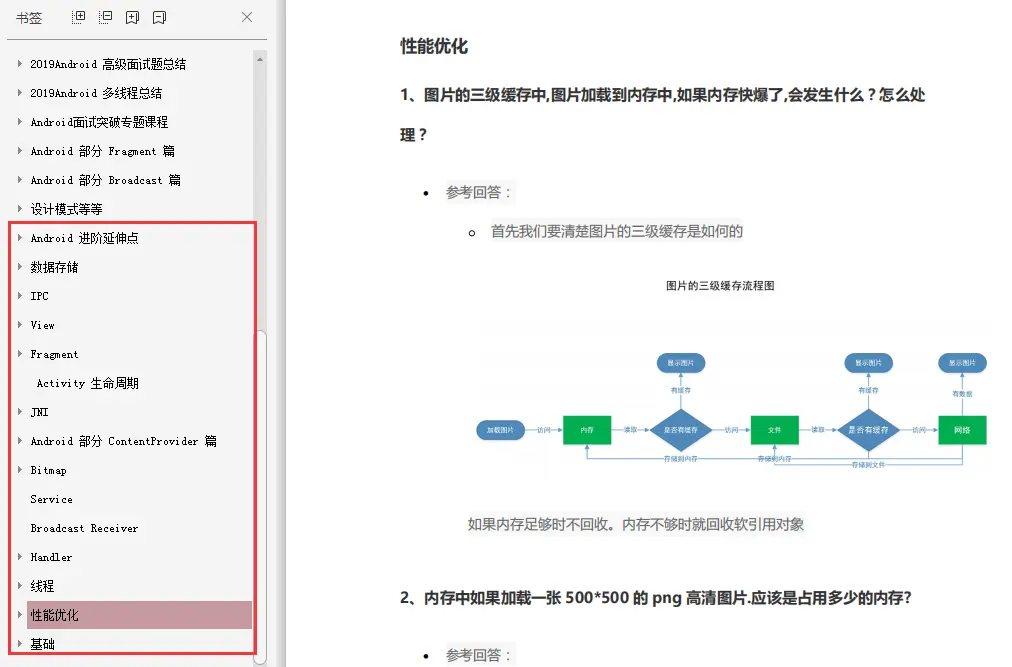

最后在这里小编分享一份自己收录整理上述技术体系图相关的几十套腾讯、头条、阿里、美团等公司2021年的面试题，把技术点整理成了视频和PDF（实际上比预期多花了不少精力），包含知识脉络 + 诸多细节，由于篇幅有限，这里以图片的形式给大家展示一部分。

还有 高级架构技术进阶脑图、Android开发面试专题资料，高级进阶架构资料 帮助大家学习提升进阶，也节省大家在网上搜索资料的时间来学习，也可以分享给身边好友一起学习。

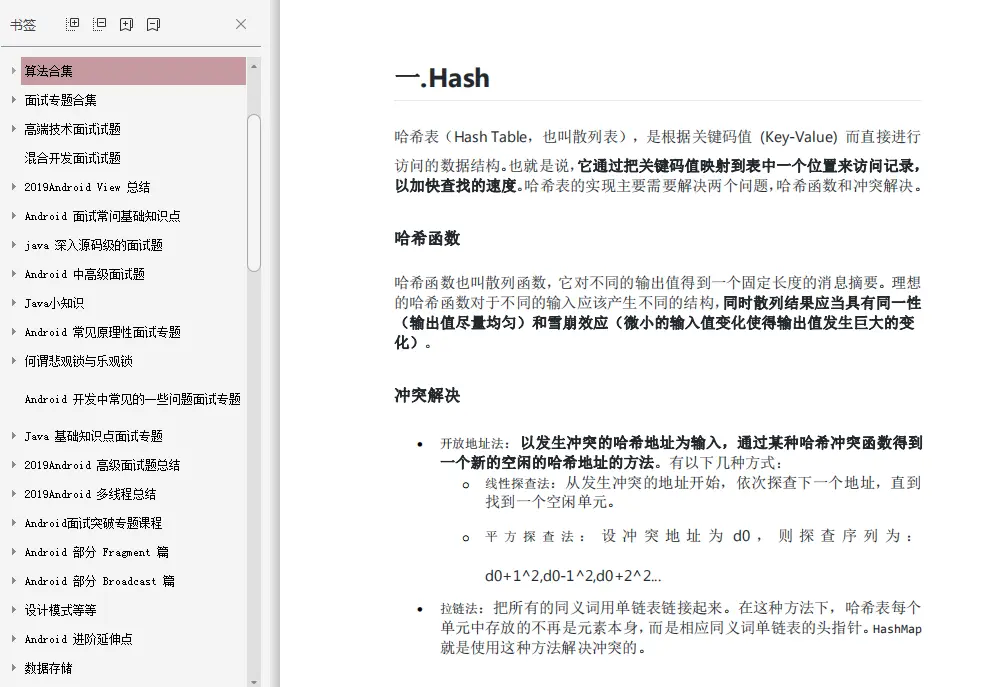

【算法合集】
