一、深度测试与深度写入

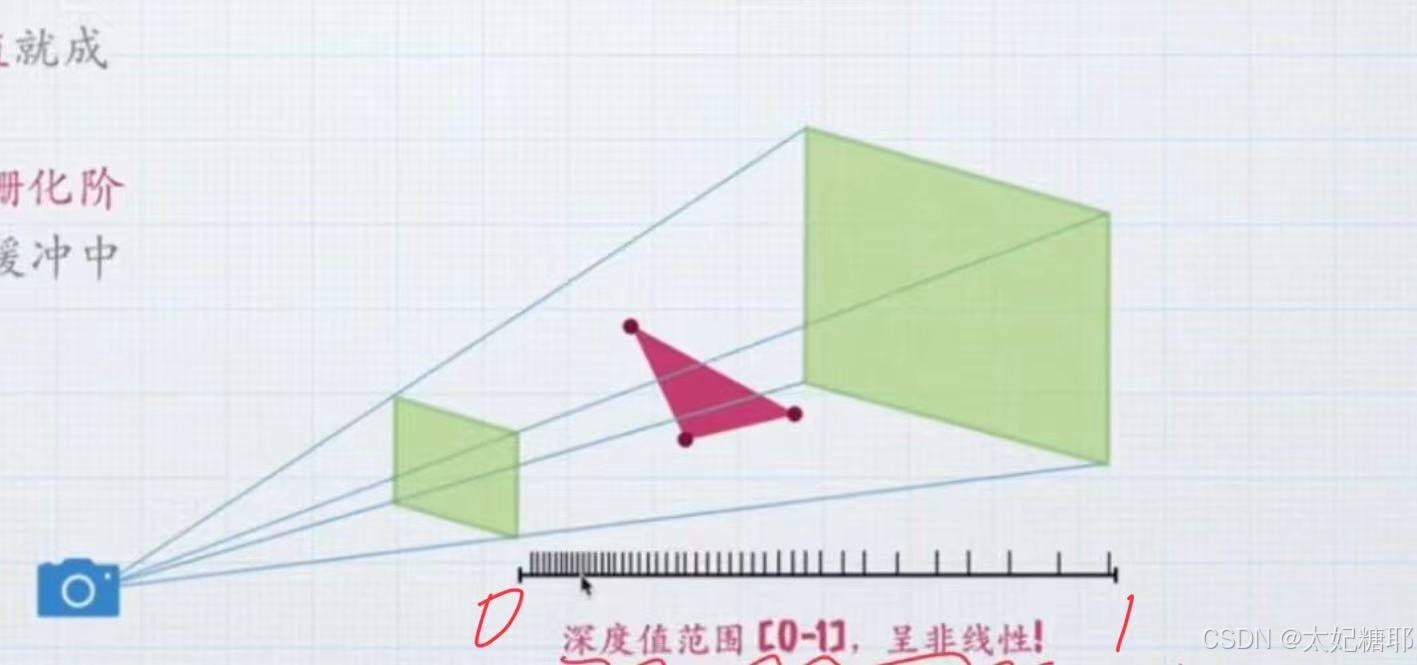

深度：像素距离摄像机的远近，离摄像机越近，深度越小；离摄像机越远，深度越大；

默认深度值为 1

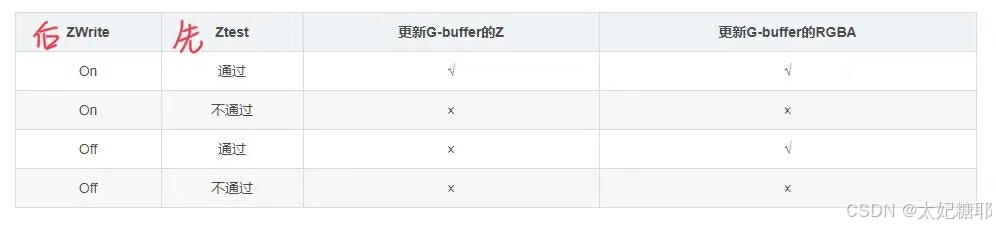

深度测试（ZTest）：将当前像素的深度值与深度缓冲中的深度值进行比较，满足条件则通过测试；比较的语法有Less、Greater、Equal等

深度写入（ZWrite）：前提是已经通过了深度测试

例如：ZWrite On / ZWrite Off

在制作半透明的效果时一般将深度写入关闭 (ZWrite Off)

Pass
{
ZWrite On; //代表写入最前面的深度
ColorMask 0 //代表不写入任何颜色
}

在半透明模型的Shader中增加上面Pass,可以解决复杂模型在实现半透明效果时出现背面的情况

待解决的问题：

突然灵感一来，想到了为什么会出现这样的效果

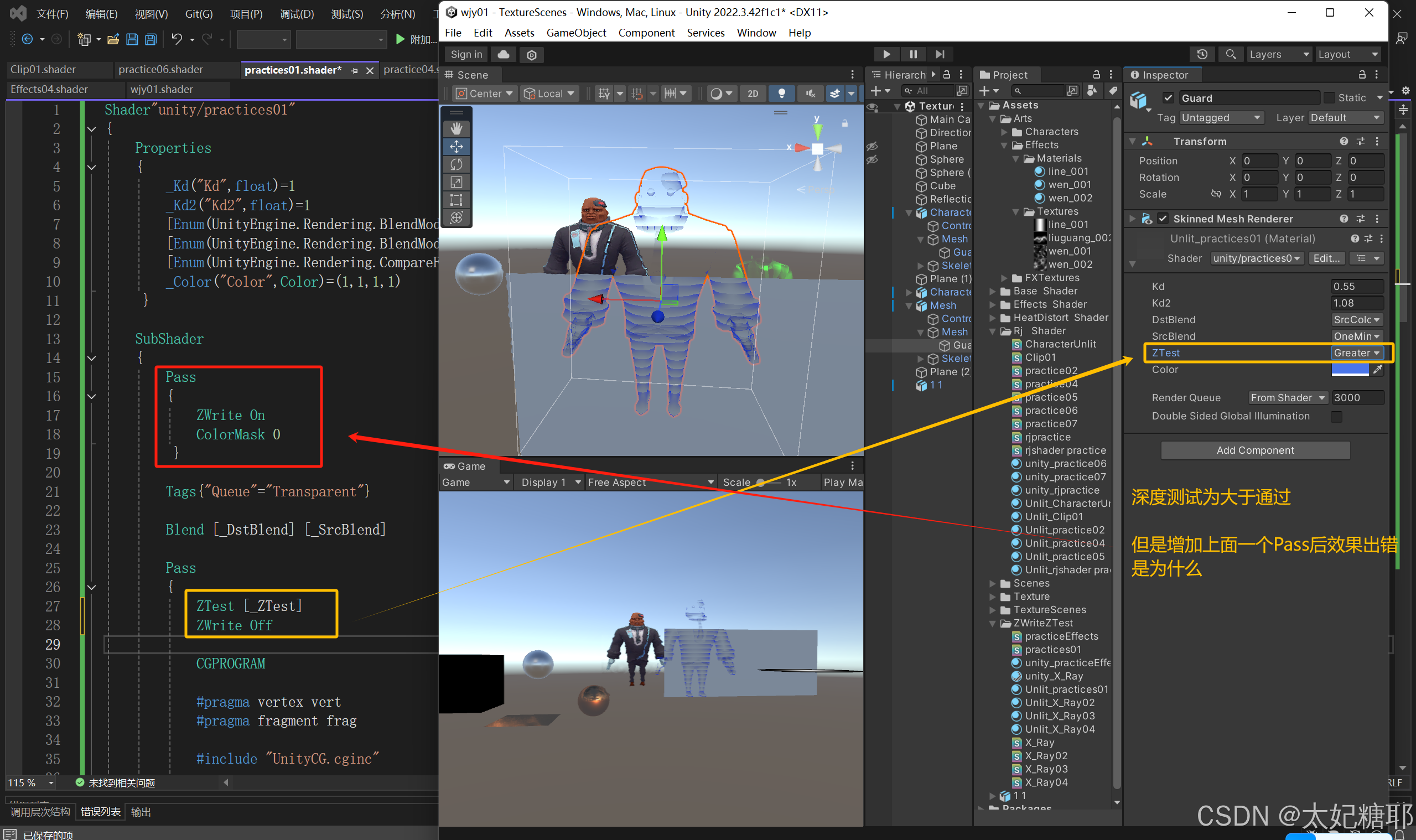

如图三，因为当前一个Pass打开深度写入后，深度缓冲中的默认值为该模型最前面像素的深度值（也就是离摄像机最近的模型像素的深度值），在当渲染下一个Pass时，当条件为Greater(大于)通过测试时，这时只会渲染比离摄像机最近模型的深度值还大的地方，所以就等会出现如图三所式的情况

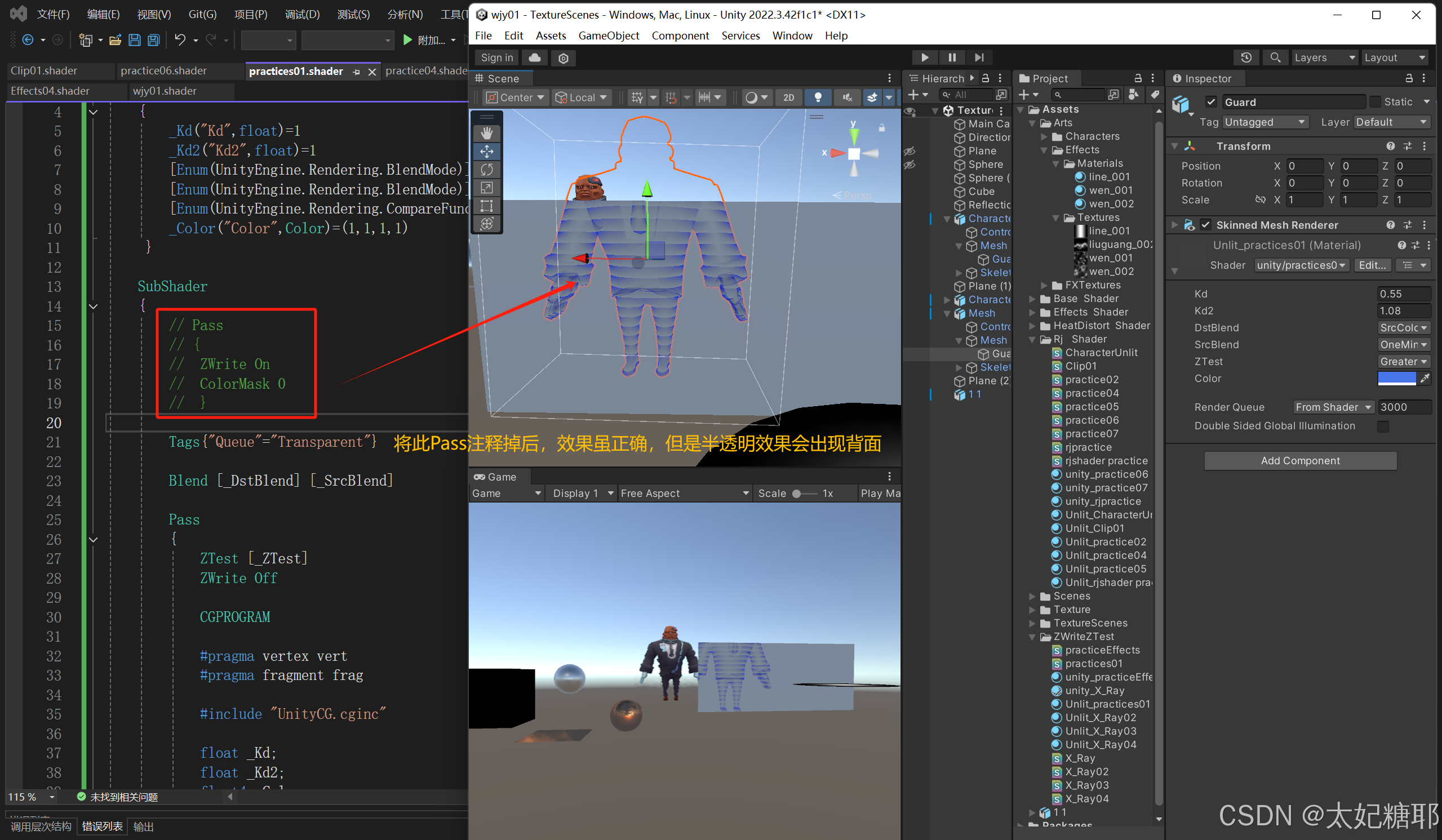

所以如图二，关闭前一个Pass的深度写入后就不会出现这样的效果

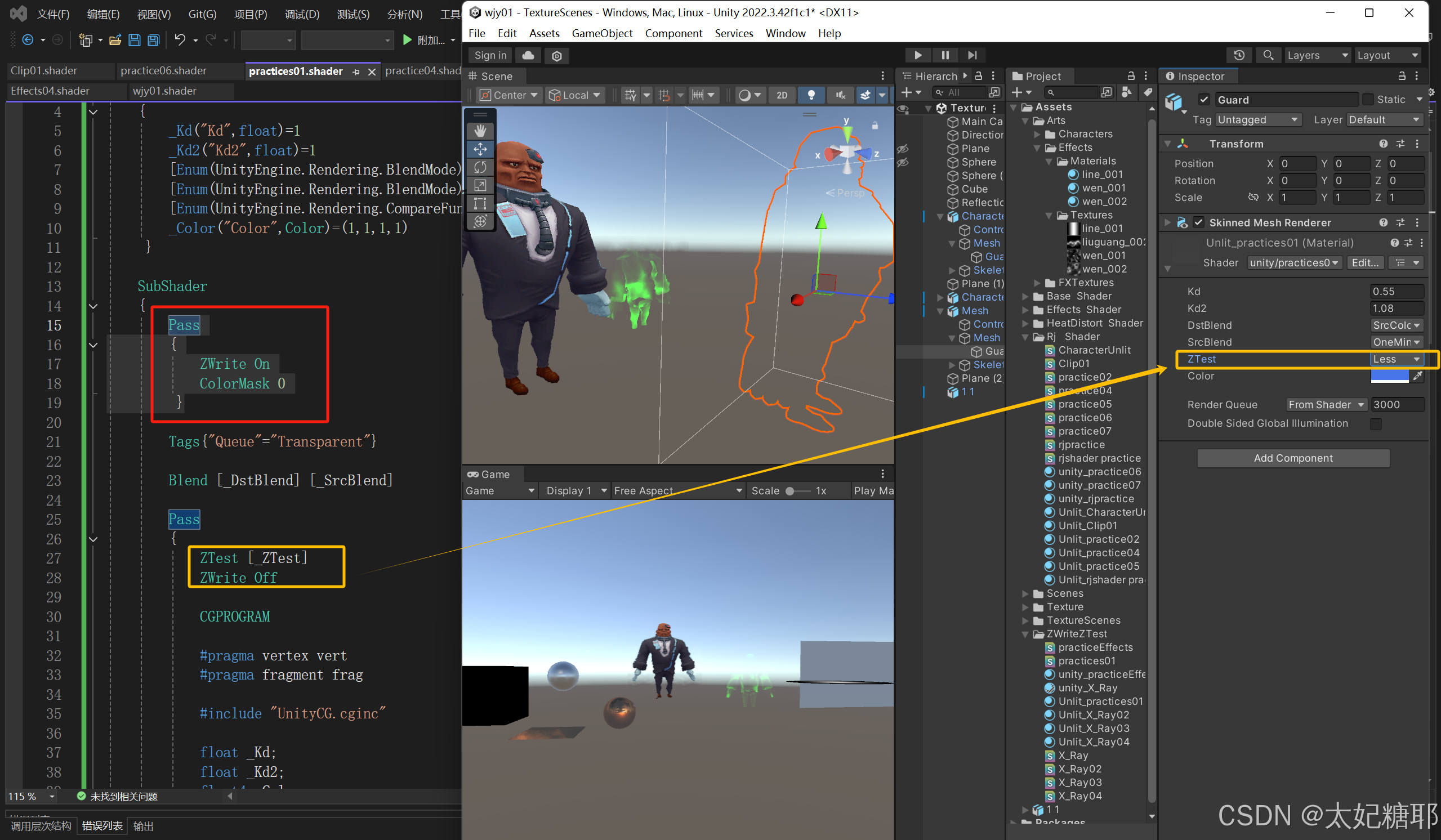

图四，前一个Pass打开深度写入后，在下一个Pass中当深度测试为小于时，当前Pass模型的所有像素的深度值，不是等于就是大于深度缓冲中的值，所以全部不通过（离摄像机越近，深度值越小）

图五，深度测试为小于等于时，离摄像机最近的模型像素的深度值等于当前深度缓冲中的深度值，通过测试，但是后面的模型像素的深度值大于当前深度缓冲中的深度值，测试不通过，这样就解决了半透明模型渲染出背面的问题

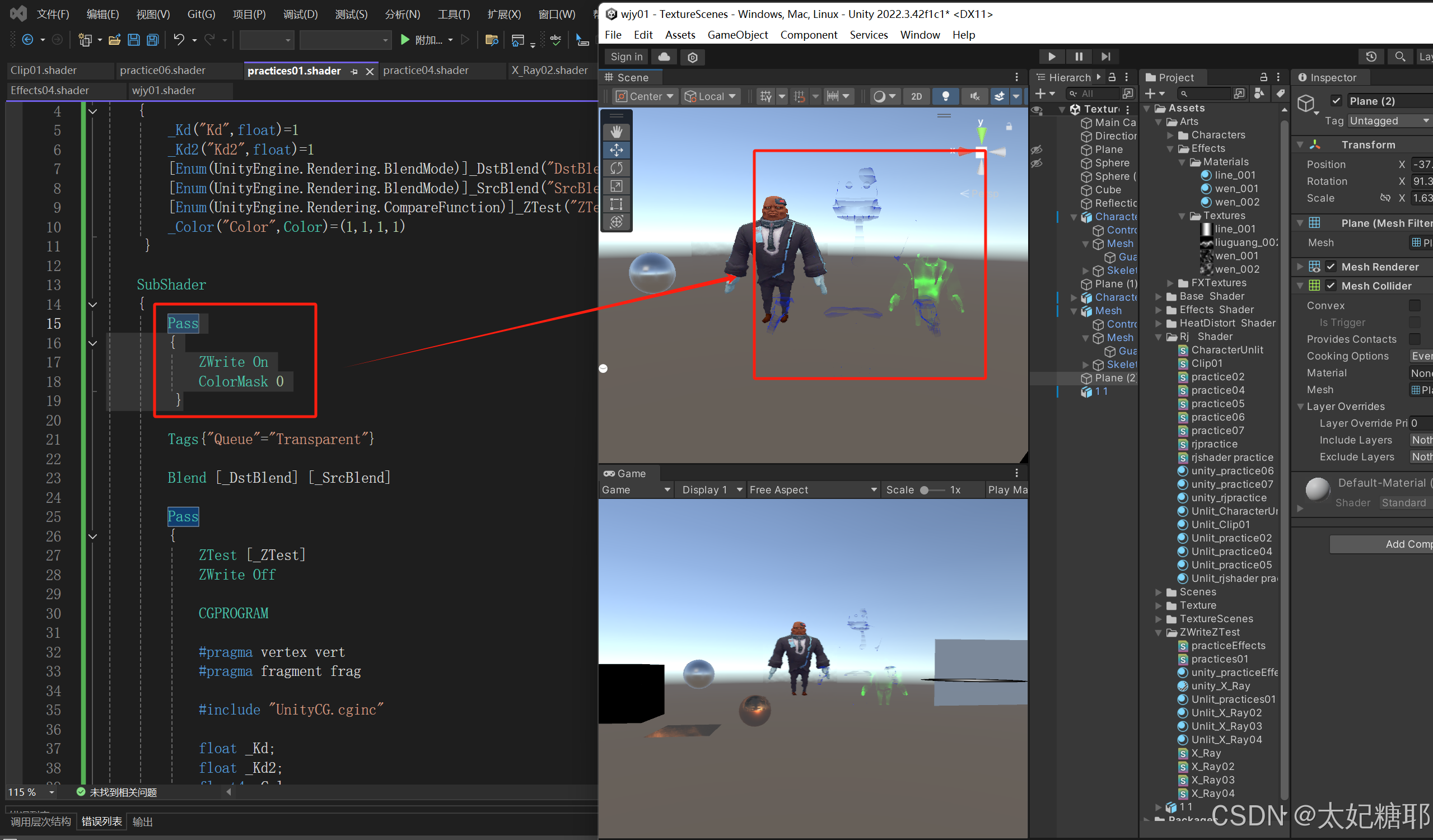

但是，此时还没有想到能够解决图一中所示情况的有效办法！！！！！

二、菲尼尔效果实现

菲尼尔：1-dot(N,V)

float3 N=normalize(i.worldNormal);

float3 V=normalize(_WorldSpaceCameraPos-i.worldPos);

流光效果的实现：

float v=frac(i.worldPos.y*2+_Time.y);
c*=v;

代码：

Shader"unity/practices01"
{
	Properties
	{
		_Kd("Kd",float)=1
		_Kd2("Kd2",float)=1
		[Enum(UnityEngine.Rendering.BlendMode)]_DstBlend("DstBlend",int)=0
		[Enum(UnityEngine.Rendering.BlendMode)]_SrcBlend("SrcBlend",int)=0
		[Enum(UnityEngine.Rendering.CompareFunction)]_ZTest("ZTest",int)=0
		_Color("Color",Color)=(1,1,1,1)
	 }

	SubShader
	{
		// Pass
		// {
		// 	ZWrite On
		// 	ColorMask 0
		//  }

		Tags{"Queue"="Transparent"}

		Blend [_DstBlend] [_SrcBlend]

		Pass
		{
			ZTest [_ZTest]
			ZWrite Off

			CGPROGRAM

			#pragma vertex vert
			#pragma fragment frag

			#include "UnityCG.cginc"

			float _Kd;
			float _Kd2;
			float4 _Color;

			struct appdate
			{
				float4 vertex : POSITION;
				float4 uv : TEXCOORD;
				float3 normal : NORMAL;
			 };

			struct v2f
			{
				float4 pos : SV_POSITION;
				float4 uv : TEXCOORD;
				float3 worldNormal : TEXCOORD1;
				float4 worldPos : TEXCOORD2;
			 };

			v2f vert(appdate v)
			{
				v2f o;
				o.pos=UnityObjectToClipPos(v.vertex);
				o.uv=v.uv;
				o.worldNormal=UnityObjectToWorldNormal(v.normal);
				o.worldPos=mul(unity_ObjectToWorld,v.vertex);
				return o;
			 }

			float4 frag(v2f i):SV_Target
			{
				float4 c=float4(1,1,1,1);
				float3 N=normalize(i.worldNormal);
				float3 V=normalize(_WorldSpaceCameraPos-i.worldPos);
				float fresnel=_Kd2*pow(1-dot(N,V),_Kd);
				c=fresnel*_Color;
				float v=frac(i.worldPos.y*2+_Time.y);
				c*=v;
				return c;
			 }
			ENDCG
		 }
	 }

 }
