基于51单片机的八路抢答器

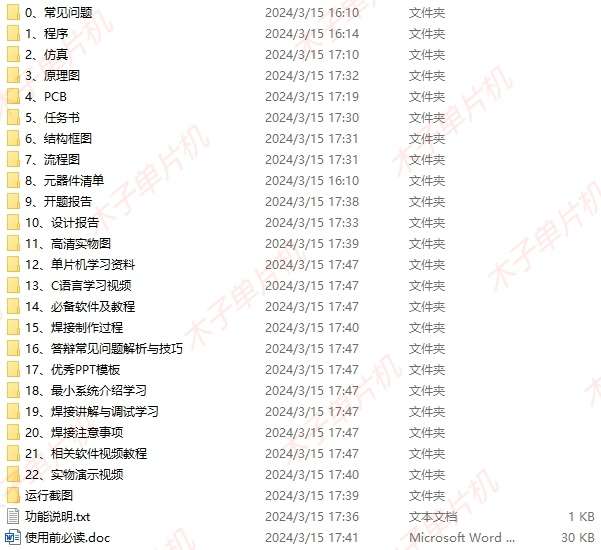

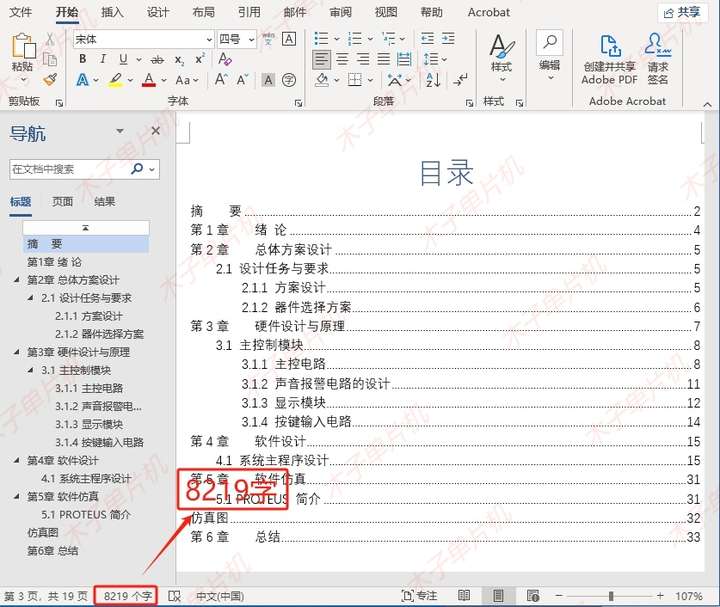

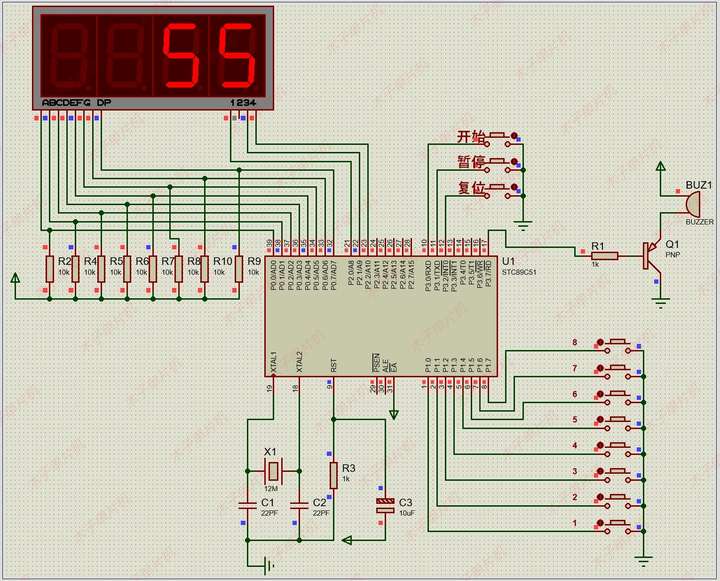

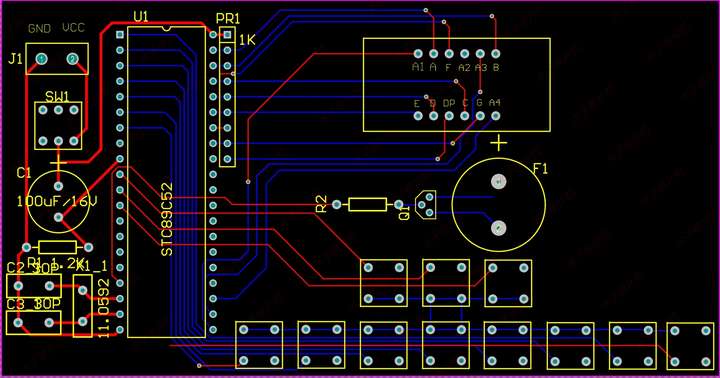

（仿真＋程序＋原理图＋PCB＋设计报告）

功能介绍

具体功能：

1.主持人按下开始，8位选手开始抢答；

2.抢答时间60秒，主持人可以暂停抢答；

3.倒计时最后5秒蜂鸣器会滴滴提醒；

4.选手抢答成功，数码管会显示其号码;

5.按下复位按键进入新一轮；

演示视频：

基于51单片机的八路抢答器设计

添加图片注释，不超过 140 字（可选）

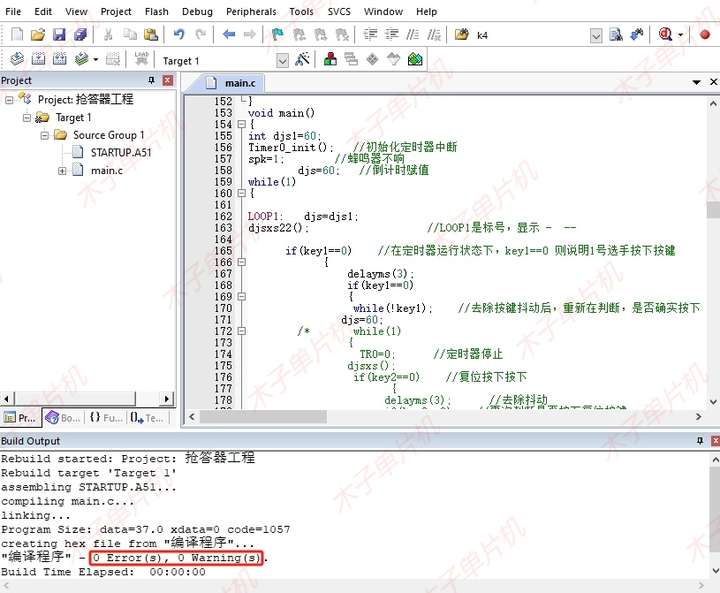

程序

#include<reg51.h>
/***微信公众号：木子单片机********/
#include<intrins.h>
sbit smg1=P2^0;		//定义数码管第一位
sbit smg2=P2^1;		//定义数码管第二位
sbit smg3=P2^2;		//定义数码管第三位
sbit keyks=P3^0;	//定义开始按键
sbit keytz=P3^1;	//定义停止按键
sbit keyqc=P3^2;	//定义清除按键
sbit key1=P1^0;		//定义1号抢答选手
sbit key2=P1^1;		//定义2号抢答选手
sbit key3=P1^2;		//定义3号抢答选手
sbit key4=P1^3;		//定义4号抢答选手
sbit key5=P1^4;		//定义5号抢答选手
sbit key6=P1^5;		//定义6号抢答选手
sbit key7=P1^6;		//定义7号抢答选手
sbit key8=P1^7;		//定义8号抢答选手
sbit spk=P3^7;		//定义蜂鸣器
int djs=60,js=0;		   //djs和bt是初始倒计时时间，可修改
//int table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
int table[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x40};

void delayms(int x)	   //延时函数
{
char i;
while(x--)
 {
  for(i=500;i>0;i--);
 }
}



void Timer0_init()			//定时器0初始化
{
      js=0;
	  TMOD=0x01;	  			//T0为定时器方式1
      TH0=0x4c;
	  TL0=0x00;
      //TR0=1;//IT1=1;
	  ET0=1;//EX1=1;
	  EA=1;
}

void timer0() interrupt 1 using 1	//定时器0中断服务函数
{
	    TF0=0;
	 	TH0=0x4c;
		TL0=0x00;					//赋初值
		js++;
		if(js==15)
		  { js=0;
		    djs--;					//产生1s的倒计时
			//led1=~led1;
		   }
}

void djsxs()				   //显示倒计时函数
 {	int b1,b2;
 	b1=djs/10;
	b2=djs%10;				  // 将倒计时时间分成高低位
	P0=table[b1];
    smg2=0;
    delayms(3);
    smg2=1;					 //显示十位数字

	P0=table[b2];
	smg3=0;
	delayms(3);				 //显示个位数字
	smg3=1;
}
void djsxs22()
 {
 	P0=0x40;
    smg1=0;
    delayms(3);
    smg1=1;					//第一位数码管显示-

	P0=0x40;
    smg2=0;
    delayms(3);			   //第三位数码管显示-
    smg2=1;

	P0=0x40;
	smg3=0;
	delayms(3);
	smg3=1;				  //第四位数码管显示-
}

void djsxs1()
 {
	P0=table[1];
    smg1=0;
    delayms(3);
    smg1=1;				   //第一位数码管显示1

}
void djsxs2()
 {
	P0=table[2];
    smg1=0;
    delayms(3);
    smg1=1;				//第一位数码管显示2

}
void djsxs3()
 {
	P0=table[3];
    smg1=0;
    delayms(3);
    smg1=1;			  //第一位数码管显示3

}
void djsxs4()
 {
	P0=table[4];
    smg1=0;
    delayms(3);
    smg1=1;			 //第一位数码管显示4

}
void djsxs5()
 {
	P0=table[5];
    smg1=0;
    delayms(3);
    smg1=1;		   //第一位数码管显示5

}
void djsxs6()
 {
	P0=table[6];
    smg1=0;
    delayms(3);
    smg1=1;			//第一位数码管显示6

}
void djsxs7()
 {
	P0=table[7];
    smg1=0;
    delayms(3);
    smg1=1;		  //第一位数码管显示7
}
void djsxs8()
 {
	P0=table[8];
    smg1=0;
    delayms(3);
    smg1=1;		 //第一位数码管显示8

}
void main()
{
int djs1=60;
Timer0_init();	 //初始化定时器中断
spk=1;			  //蜂鸣器不响
        djs=60;		//倒计时赋值
while(1)
{

LOOP1:   djs=djs1;
djsxs22();	                 //LOOP1是标号，显示 -  --

			if(key1==0)		 //在定时器运行状态下，key1==0 则说明1号选手按下按键
						{
			   				delayms(3);
			   				if(key1==0)
			   				{
			   				 while(!key1);	  //去除按键抖动后，重新在判断，是否确实按下
							 djs=60;
				/*			 while(1)
							  {
							    TR0=0;		  //定时器停止
								djsxs();
							   if(key2==0)	  //复位按下按下
						           {
			   							delayms(3);		   //去除抖动
			   							if(key2==0)	   //再次判断是否按下复位按键
			   							{
			   				 			while(!key2); //如果按下复位键，则回到- --状态
										 djs++;
										 djs1=djs;
										}
									}
							   if(key3==0)	  //复位按下按下
						           {
			   							delayms(3);		   //去除抖动
			   							if(key3==0)	   //再次判断是否按下复位按键
			   							{
			   				 			while(!key3); //如果按下复位键，则回到- --状态
										 djs--;
										 djs1=djs;
										}
									}
							   if(key1==0)	  //复位按下按下
						           {
			   							delayms(3);		   //去除抖动
			   							if(key1==0)	   //再次判断是否按下复位按键
			   							{
			   				 			while(!key1); //如果按下复位键，则回到- --状态
										goto LOOP1;		  //goto语句，回到loop1表号处
										}
									}
							  }	 */
							}
						}
			if(keyks==0)
			{
			  //spk=0;
			   delayms(3);		 //去除按键抖动
			   if(keyks==0)
			   {
			    while(!keyks);	  //以上表示按下开始按键
				//spk=1;			   //蜂鸣器不响
				TR0=1;			   //启动定时器 开始倒计时
				while(1)
				  {
				    djsxs();
				if(keytz==0)
						{
			   				delayms(3);			 //此处表示出去抖动， 以后不一一标出
			   				if(keytz==0)
			   				{
			   				 while(!keytz);	   //以上表示按下停止按键后

							    TR0=0;		   //定时器停止

							}
						}
				   if(keyks==0)
						{
						    //spk=0;
			   				delayms(3);
			   				if(keyks==0)
			   				{
			   				 while(!keyks);	   //以上表示按下清楚按键后
							 //spk=1;			   //蜂鸣器不响
							    TR0=1;		   //定时器启动

							}
						}

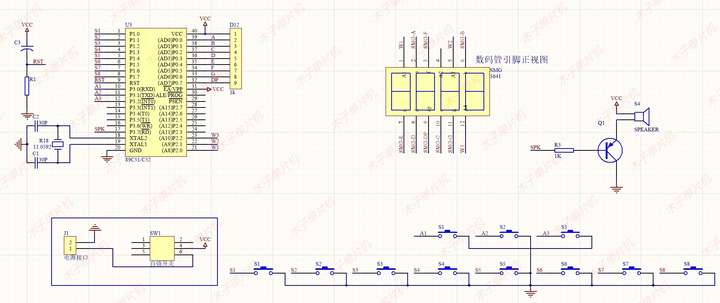

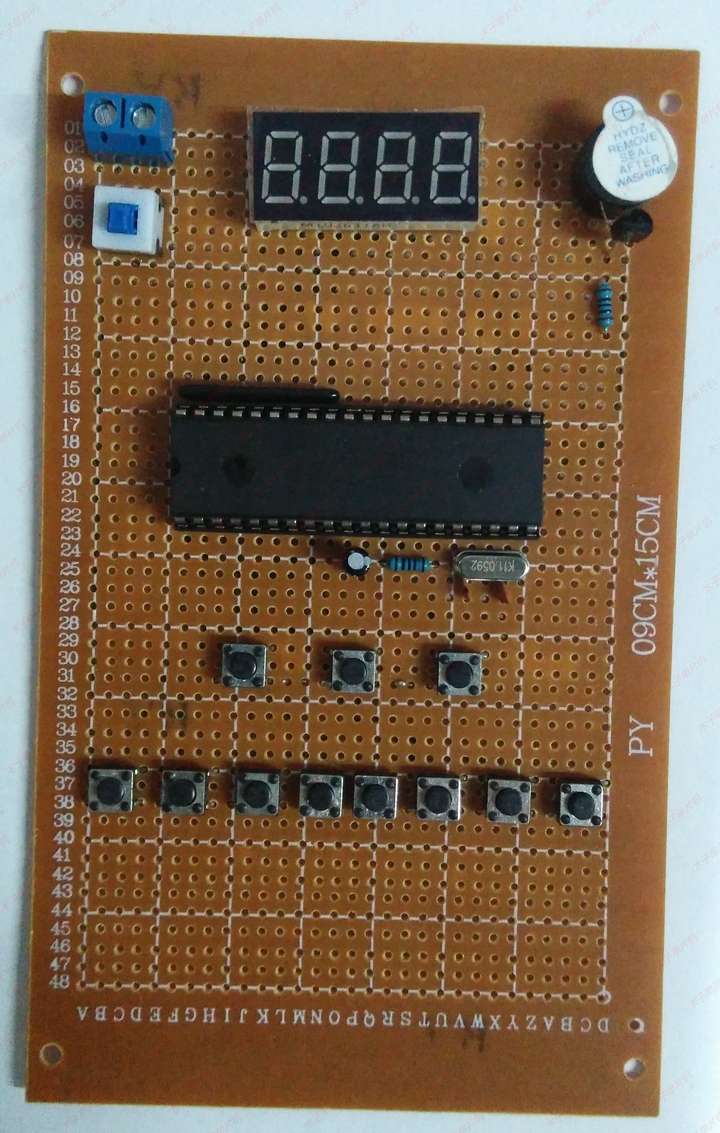

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

IC座:DIP40；万能板:9*15；

数码管:MT03621AR；

排阻:1K*8；电容:22pF；

三极管:9012；按键:6*6*5；

晶振:11.0592；电阻:1K；

接线端子:5.08*2P；

蜂鸣器:有源 5V；

电容:10uF/16V；
