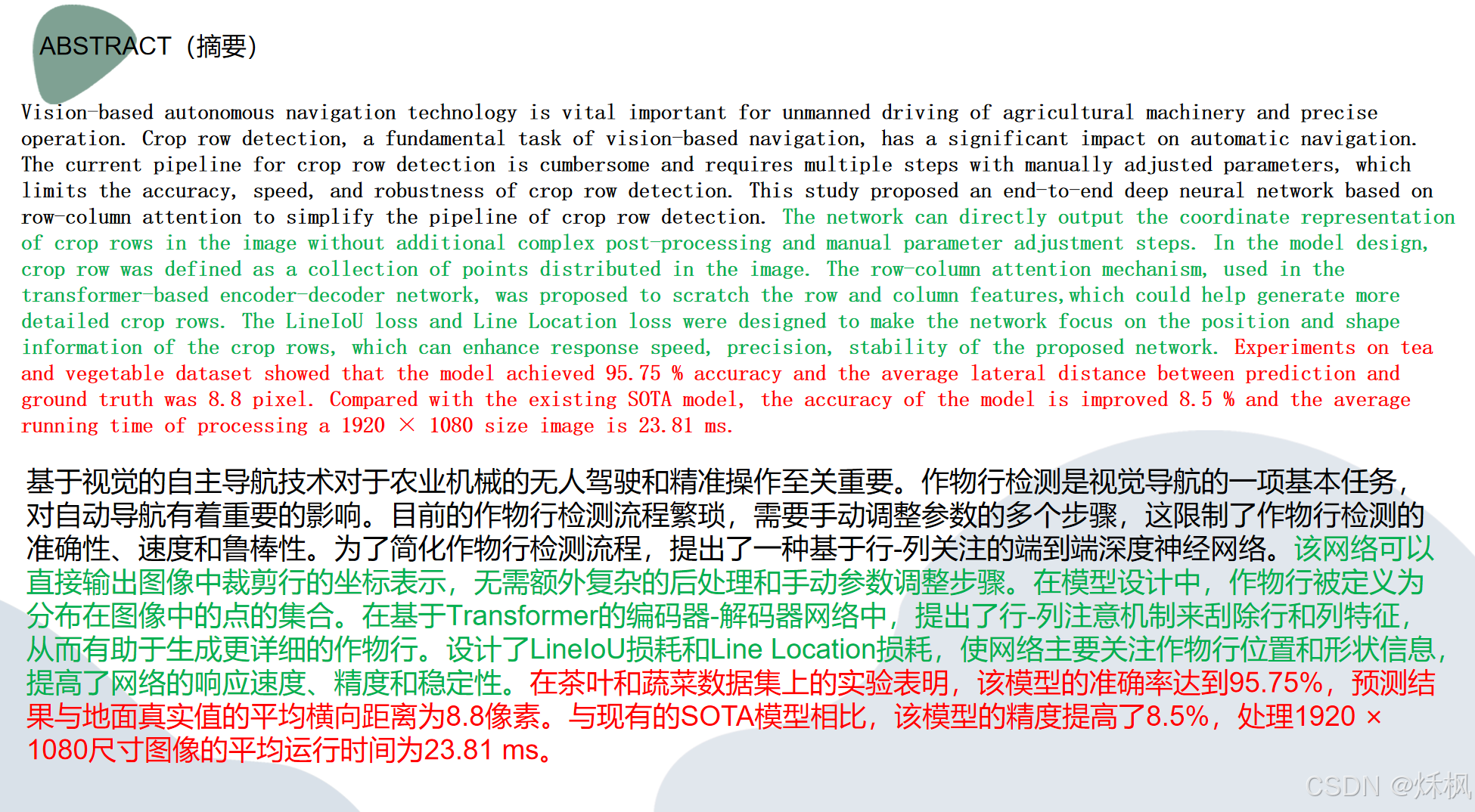

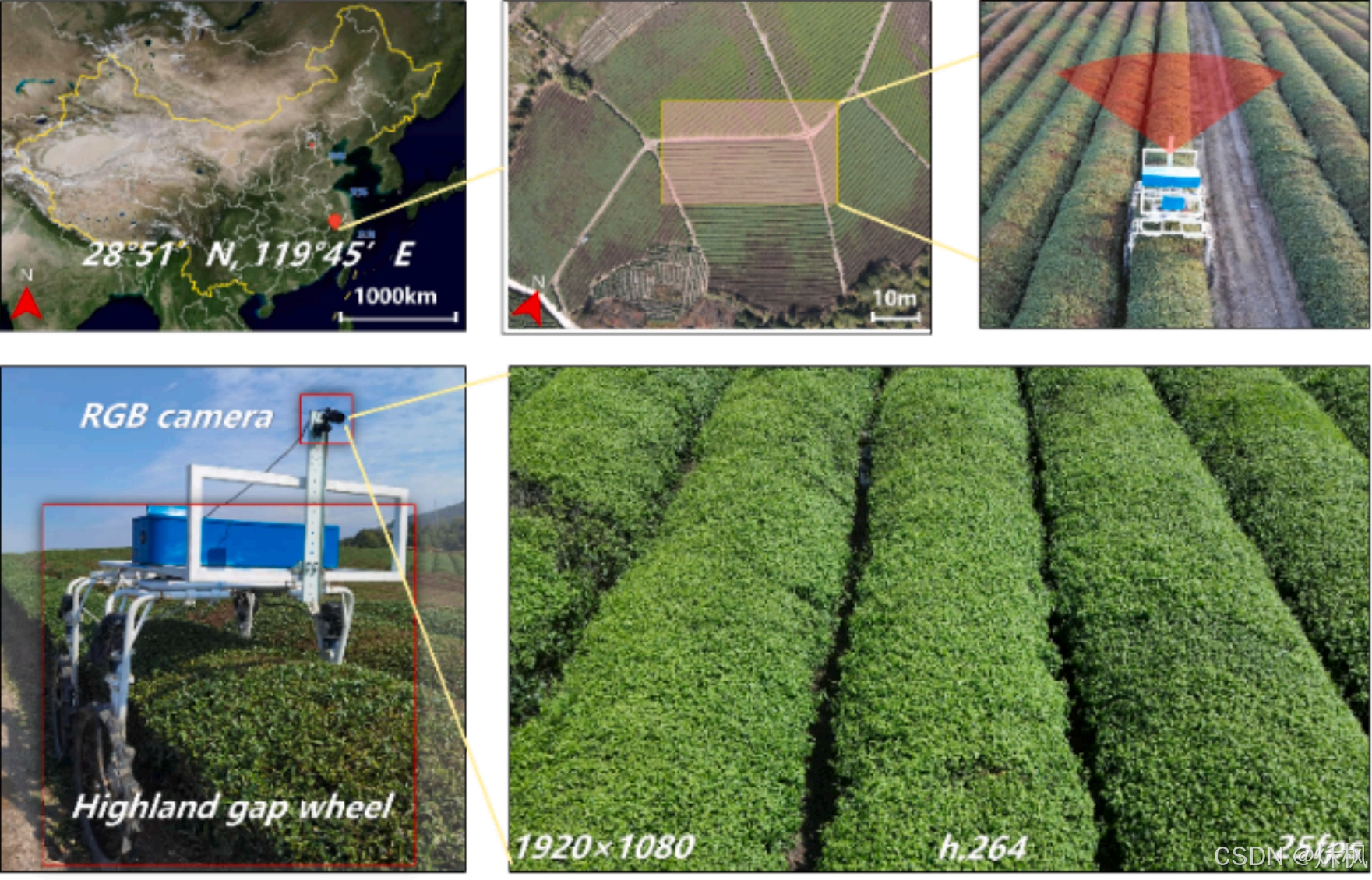

以茶田和菜地为研究对象，并制作了相关数据集。照片拍摄于浙江省金华市武邑市的茶园（28°51′N，119°45′E）和浙江省杭州市萧山市的菜地（30°19′N，120°30′E）。如下图所示，RGB 相机放置在 highland gap 轮式底盘上。在底盘移动期间，摄像头执行了视频录制。24 毫米焦距相机距离茶叶约 80 厘米高，角度在水平面下方 15° 至 30°，这是为了确保相机可以看到完整的作物行。视频像素为 1920 × 1080，录制格式为 h.264，帧率为 25 fps。视频录制完成后，视频的每 5 帧中就有 1 帧被拍摄为原始图像。

捕获裁剪行图像的采集和位置

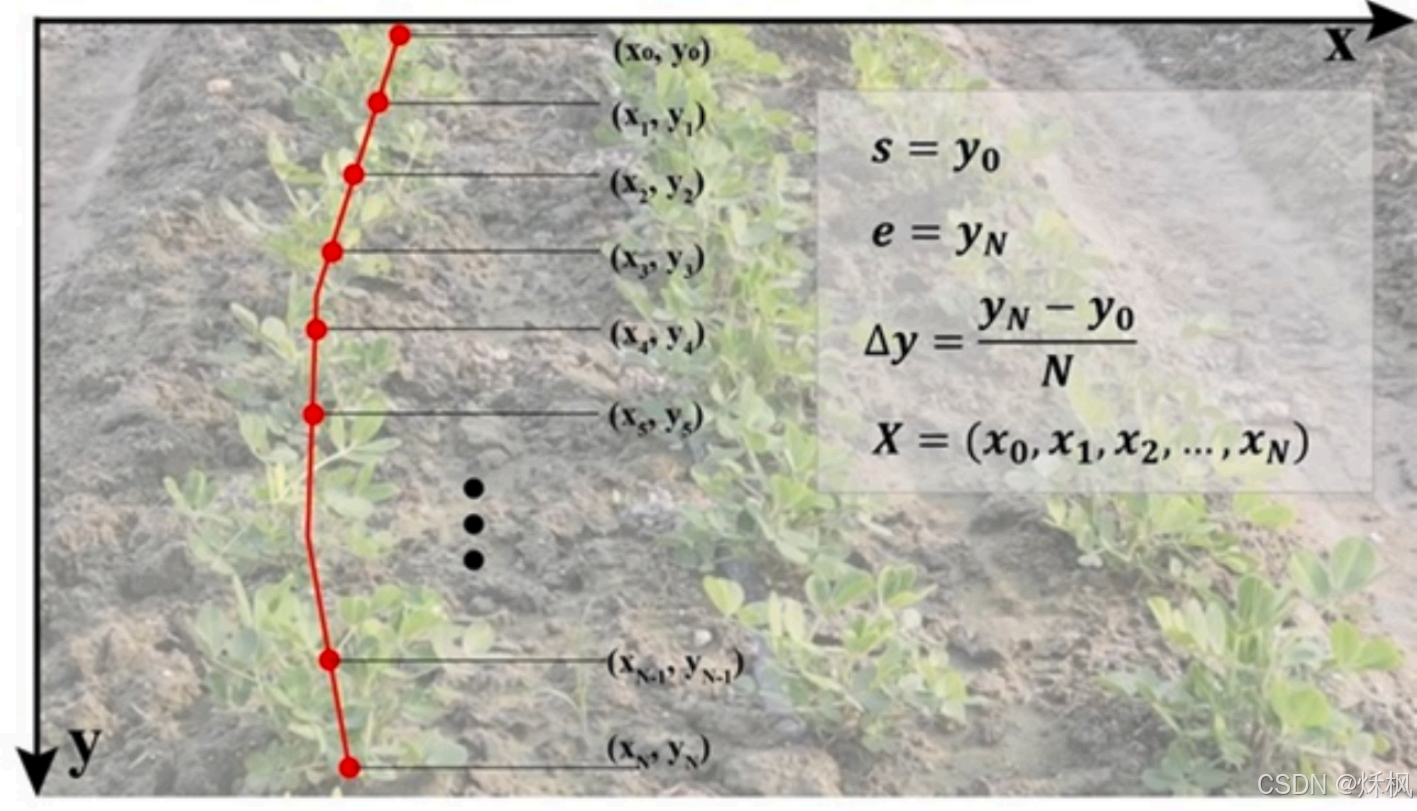

在我们的方法中，一个作物行被定义为一系列2D点，这些点足够详细地表示作物行形状。考虑到大多数田地的作物行通常是细长的曲线，二维点可以用下式表示。

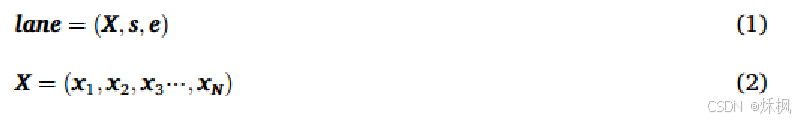

以图像左上顶点为坐标原点，其中s表示某一作物行的y起点，e表示该作物行的y终点，X表示N个等距y坐标对应的X坐标集

利用Labelme软件标记每张图像中作物行位置，根据公式（1，2）得到各作物行地面真值。利用Labelme中的LineStrip工具对每一行作物的中心线进行标记，得到包含每一行作物坐标的标注文件。对于图像中的每一行作物，分别在顶部和底部取两个端点，得到顶点坐标s和e。在本工作中取顶部y坐标为s，底部y坐标为e，然后在标注文件中取顶部和底部N条水平线与作物行相交点的横坐标Xi为X。在剔除相似度高且与实际工况不一致的图片后，得到茶叶田数据集共500张图片，按照7:2:1的比例将数据集随机分为训练集、验证集和测试集。对于菜地，使用相同的方法获得了包含300张图像的蔬菜数据集。

四：Methods（方法）

4.1：Overview of method（方法概述）

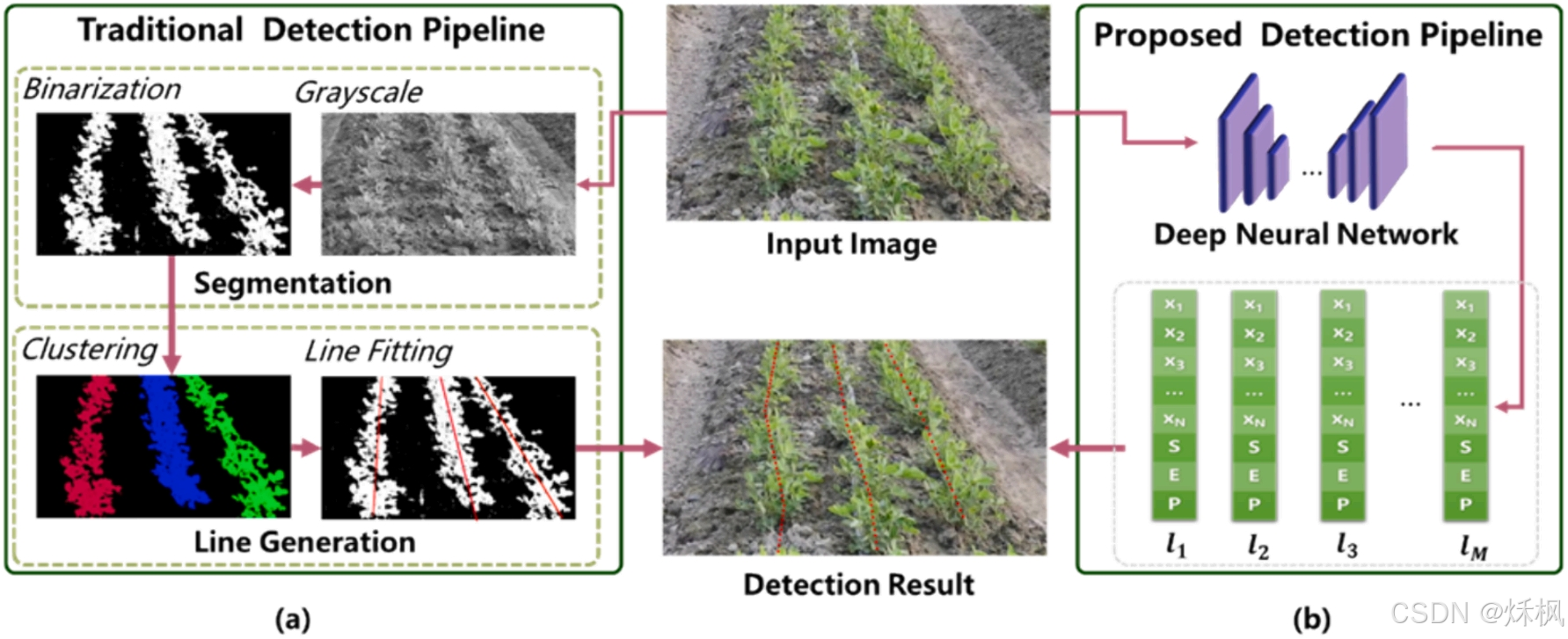

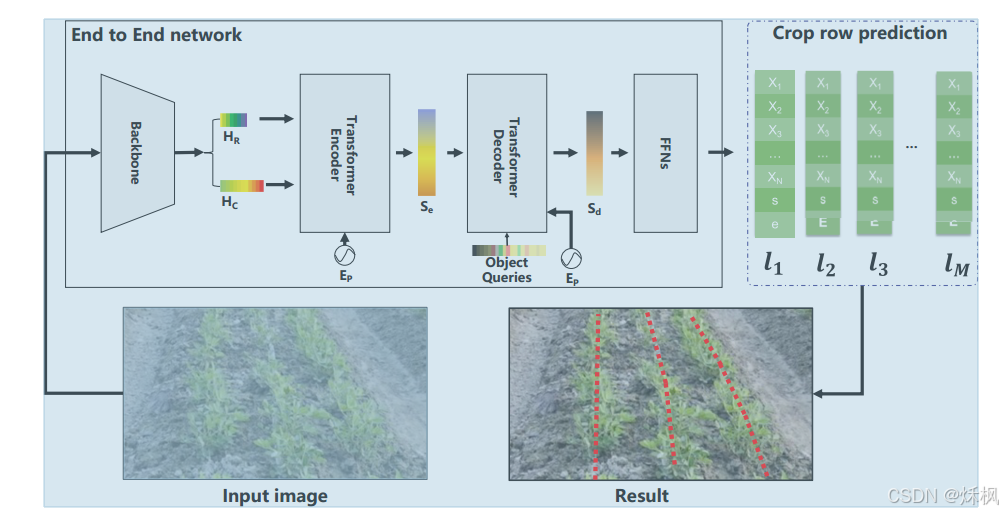

如下图所示：它由一个基于行-列关注的深度神经网络组成。该网络可以从原始图像输出一系列作物行表示，无需任何后期处理。

4.2：Method construction（方法构成）

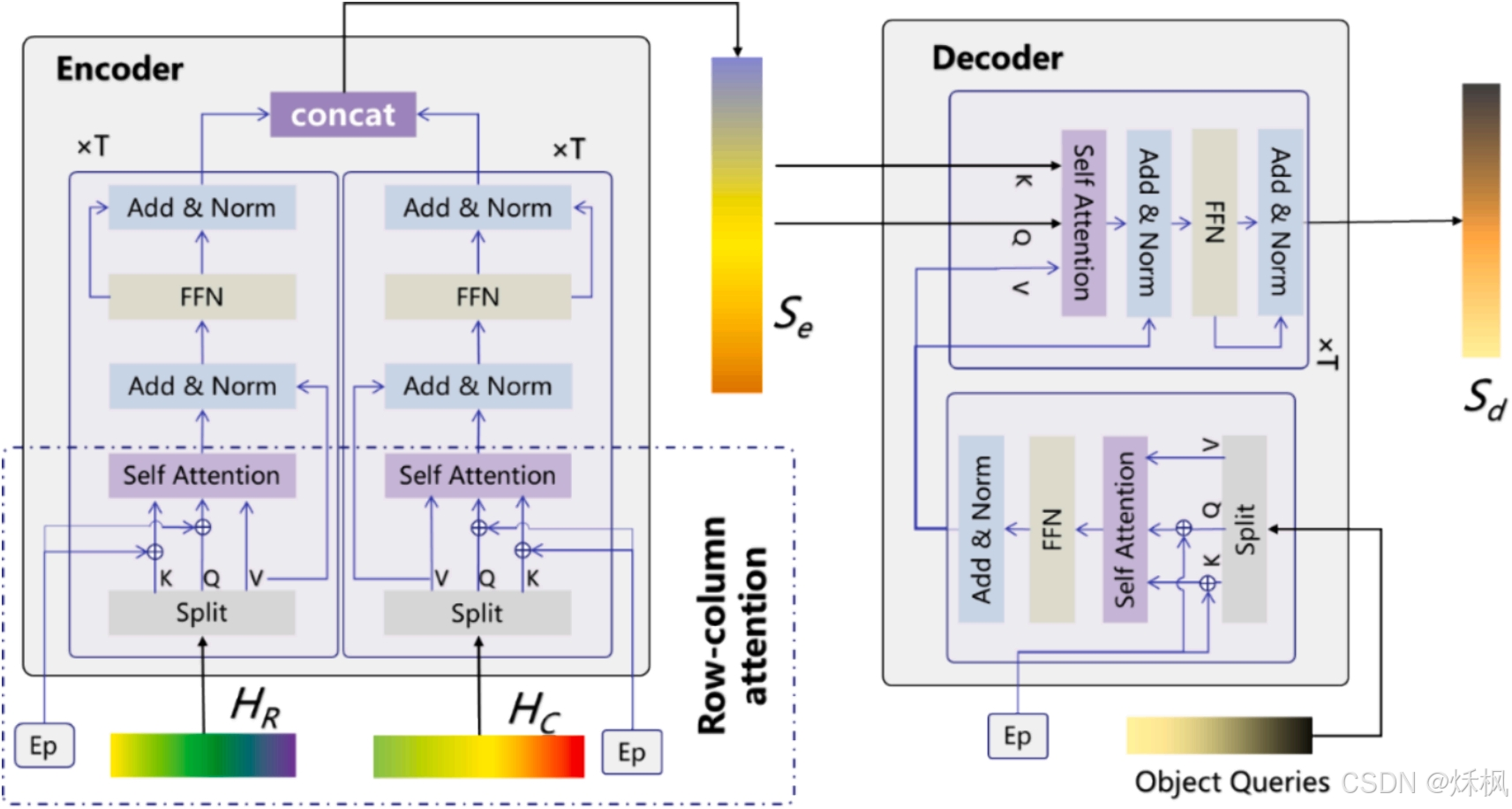

Ep为位置嵌入，HR和HC为特征映射的行和列嵌入，Se为编码器的输出，Sd为解码器的输出。

模型的正向过程介绍如下：给定一个输入图像I∈𝑅^𝐶×𝐻×𝑊，首先是特征图𝐹𝑛×ℎ×𝑤通过带有 FPN 的 ResNet50 主干网从输入图像中提取。随后，特征图𝐹𝑛×ℎ×𝑤和位置嵌入𝐸𝑝被馈送到基于行列注意力的 transformer 编码器中，编码器的输出𝑆𝑒作为以下解码器的内存输入发送。接下来，在 decoder 模块中，一些可学习的 Object Queries 与输入内存一起执行基本的交叉注意力，即 decoder 的输出𝑆𝑑通过 FFN 模块以最终获取线路预测及其置信度。

主要由一下4个模块共同组建深度学习模型的架构：

基于特征金字塔网络（FPN）提取特征映射的基本卷积神经网络（CNN）主干

基于行-列关注的transformer编码器模块

基本transformer解码器模块

预测作物行数的前馈网络（FFN）模块

4.2.1：基于特征金字塔网络（FPN）提取特征映射的基本卷积神经网络（CNN）主干

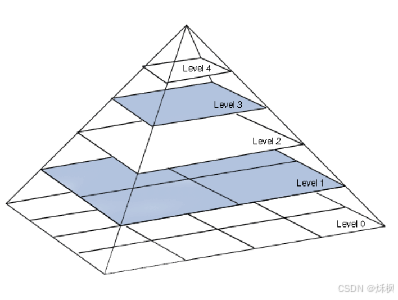

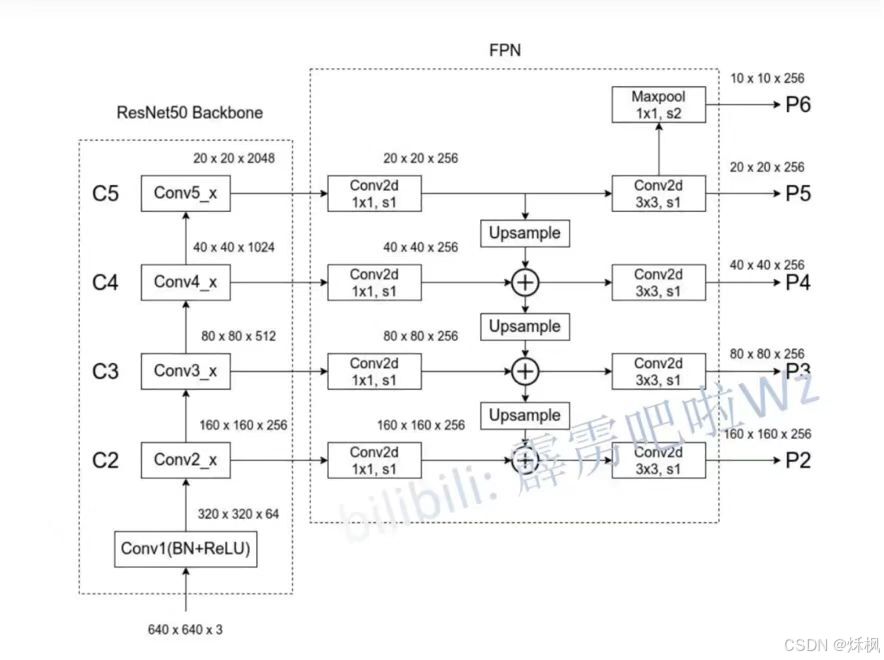

ResNet-50-FPN首先使用ResNet-50作为基础网络进行特征提取，得到不同尺度的特征图。然后，通过FPN的结构，将这些特征图进行上采样和下采样操作，使得它们具有相同的空间尺寸。最后，通过横向连接（lateral connection）和融合操作（fusion operation），将不同尺度的特征图进行融合，得到融合后的特征图。

4.2.2 ：基于行-列关注的transformer编码器模块

编码器模块由基于自我注意机制的 T 行列注意力层组成。首先，将特征图分别在行维度和列维度上折叠得到𝐻𝑅^𝑤×1×ℎ𝑛和𝐻𝐶^ℎ×1×𝑤𝑛，其中 n、h 和 w 表示特征图的通道、高度和宽度。𝐻𝑅^𝑤×1×ℎ𝑛和𝐻𝐶^ℎ×1×𝑤𝑛通过分割属于不同行（列）的像素，分别保留图像中的行和列排列。这可确保维护图像中行和列的特征关系。为了更好地提取𝐻𝑅和𝐻𝐶，在行列注意力层中，𝐻𝑅和𝐻𝐶两者都分别经过 self-attention、FFN 和 Norm 来提取自己的特征，注意力模块的输出与输入的大小相同，因此相等的注意力层可以重复堆叠。在 T 层行列注意力之后，𝐻𝑅和𝐻𝐶在第一维中连接以聚合行和列特征，然后是连接的向量𝑆𝑒作为编码器的内存发送到 Decoder 模块𝑆𝑒(ℎ+𝑤)×𝑑

Ep是位置嵌入，HR和HC是特征映射的行和列嵌入。

4.2.3：基本transformer解码器模块

在 Decoder 模块中，随机初始化的 M 个可学习对象查询首先执行自注意力以获得查询特征，它们在自注意力之前还添加了位置嵌入。然后，对象查询充当 Value，即内存𝑆𝑒作为 Key 和 Query 进行交叉注意力操作，即使对象查询能够学习𝑆𝑒.与编码器一样，解码器也有 T 层以获得更详细的功能。解码器最终融合了𝑆𝑒通过 T 层交叉注意和输出𝑆𝑑，其 shape 与对象查询相同。

4.2.4：预测作物行数的前馈网络（FFN）模块

ffn由几个具有ReLu激活的完全连接层组成，这些层用于从Sd生成作物行及其置信度的表示。在训练过程中，通过二部匹配对线预测进行一对一匹配来计算训练损失，而在测试过程中，选择置信度高于阈值的线预测作为模型预测。

4.3：Loss construction（损失设计）

损失设计在训练过程中非常重要，根据上述 crop rows 的定义，我们的模型最终输出 M 个 crop rows，这与 Object Queries 的数量相同，这个数字应该大于数据集中最大 crop rows 的数量。在获得作物行的预测和真实值后，需要计算每个预测的损失。传统方法通常计算每个预测对每个基本实况的损失，然后将它们全部相加，这将导致参数在向后过程中不精确地更新。首先选择二分匹配，使预测和基本事实一一匹配。

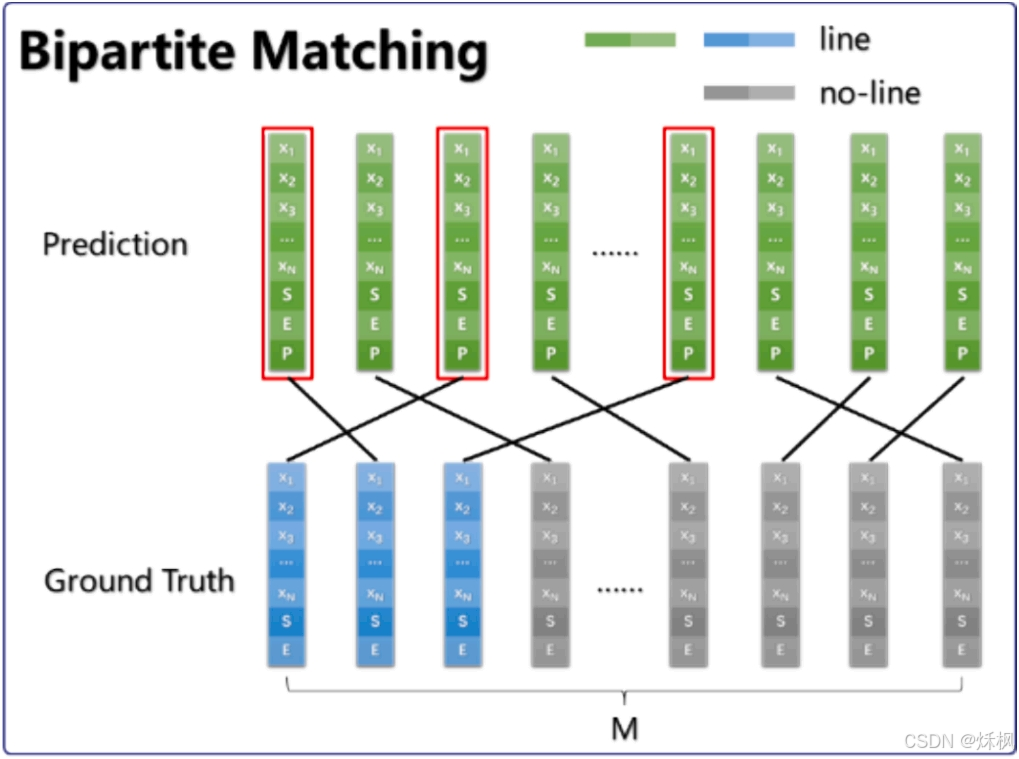

二分匹配机制

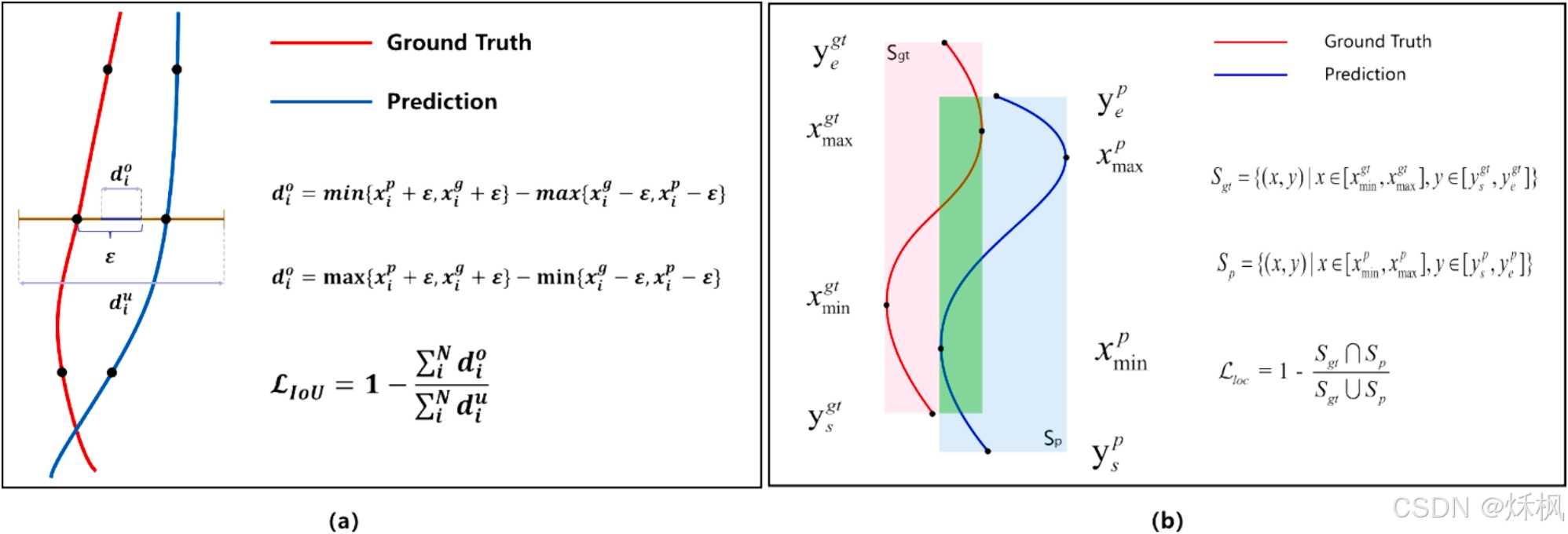

为了帮助我们的模型更好地划定作物行的形状特征，应用了以下损失，称为 LioU 损失和Lloc损失，其定义如图所示。Liou loss 是预测线的形状损失，这意味着为了更好地理解 crop rows 的形状，公式Liou单位如图（a）所示，Lloc loss 是预测线的位置损失，可以通过图（b）所示的公式计算。

LioU 损失和Lioc损失的计算过程

五：Conclusion（结论）

为了将本研究提出的方法与现有的最先进的算法横向比较，选择了（Cao et al.， 2022， Rabab et al.， 2021， Yang et al.， 2023）的算法。Rabab 等人的方法基于传统的图像处理，通过使用自定义算子生成模板来划分感兴趣区域，最后通过二值化、降噪和曲线拟合得到裁剪行。Yang 等人的方法基于 Yolov5，通过 YoloV5 网络生成感兴趣区域，然后通过传统的后处理获得作物行。与 Yang 等人的方法一样，Cao 等人的方法设计了一个语义分割神经网络来获取作物行掩码，然后通过经典的后处理从掩码中获取作物行。这四种算法的结果如表与图所示。算法的准确率可以用 mAP 来近似，推理时间是指算法输出单个图像结果所花费的时间，参数是指模型中可训练参数的总数，用于评估模型的大小。

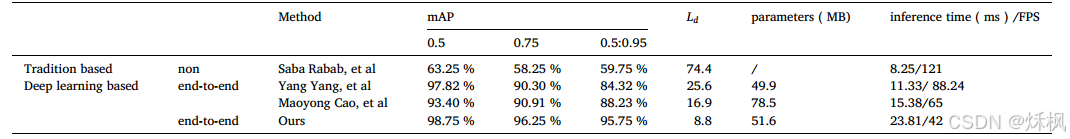

四种算法的对比结果表

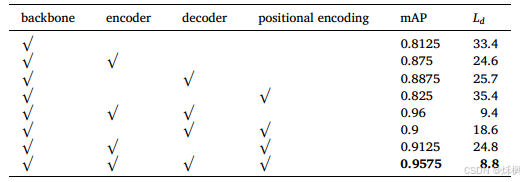

此外对于所提出的基于行列注意力的编码器-解码器网络，为了探索其功能并验证其有效性，设计了不同的组来比较我们网络上预测作物行的mAP 和𝐿𝑑，获得的结果如表所示

可以观察到，编码和解码模块都可以提高模型的准确率，降低预测误差，当这两个模块相加时，性能可能会更好。如下图所示，使用编码器-解码器模块的作物行预测对弯曲的作物行具有更好的适应性。原因可以分析为在基线模型中，神经网络只使用卷积运算来提取图像的特征，该特征在图像上是平面的，感受野较低。

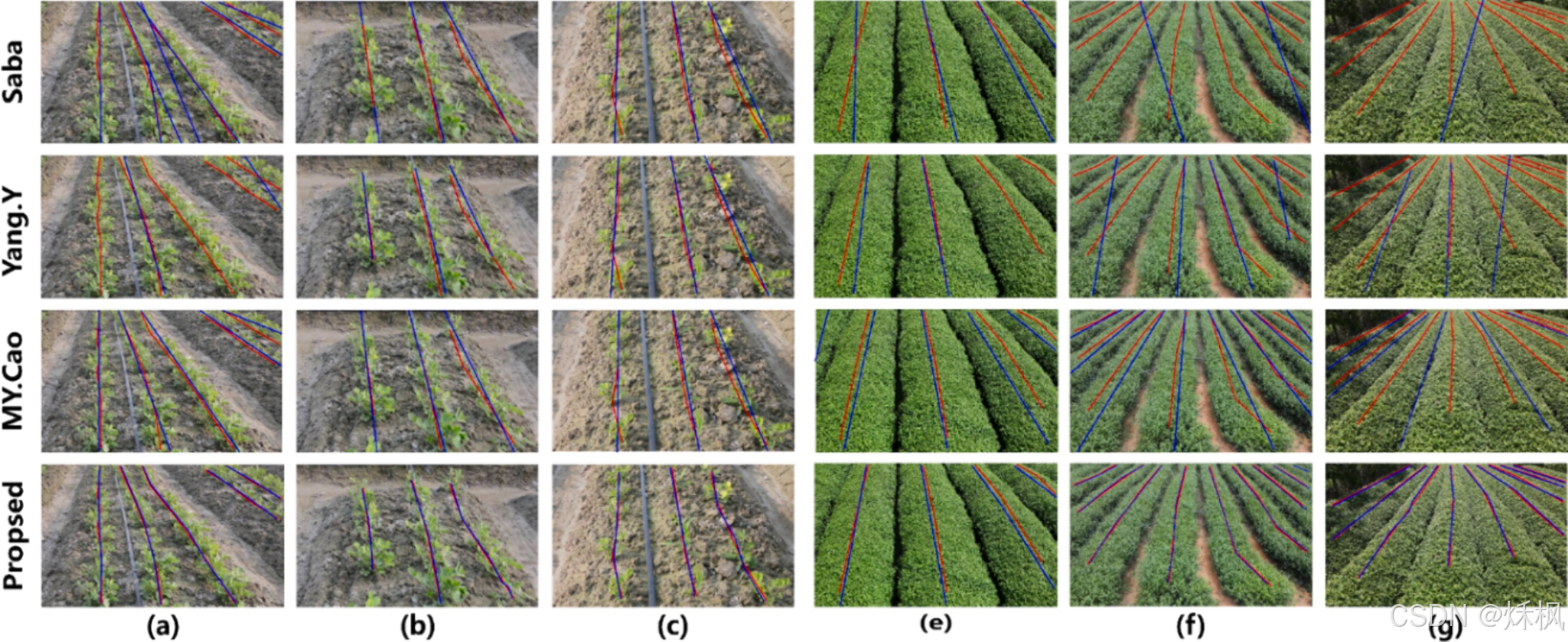

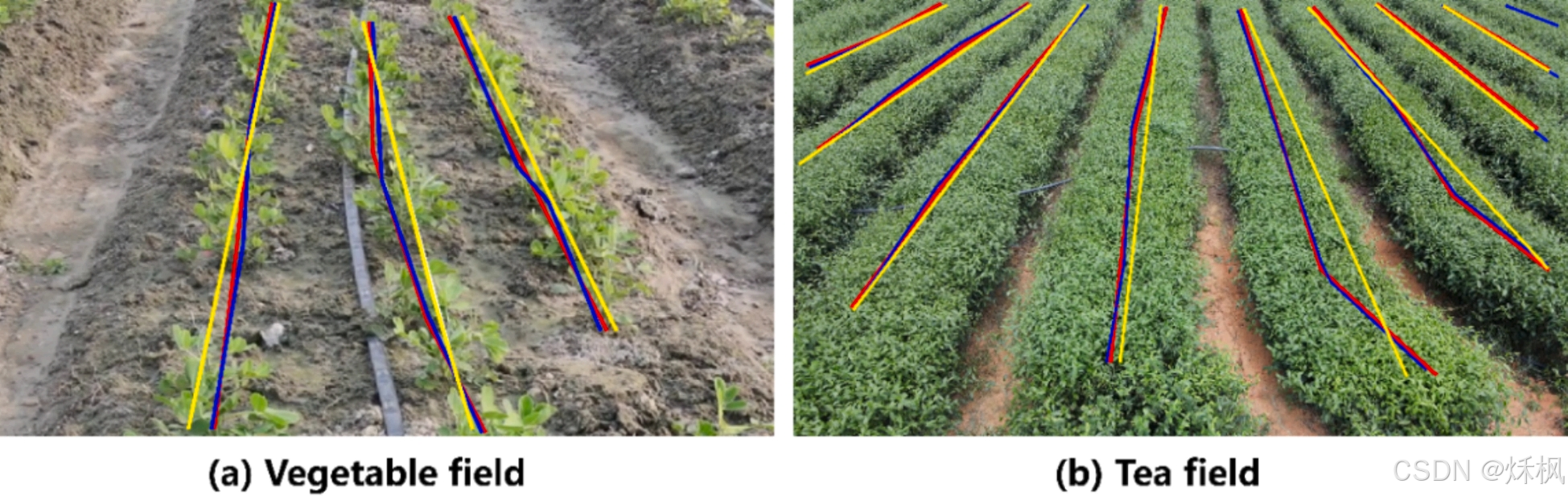

茶田和蔬菜田中三种分辨率的作物行检测结果，其中红线是真实值，蓝线是预测的作物行

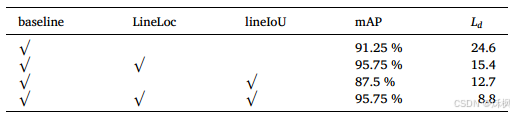

为了确认本研究提出的两个损失函数：LineIoU loss和Line Location loss的效果，本研究还进行了以下实验，所得结果如表3所示，添加线位置损失后，模型的 mAP 增加 5%，并且𝐿𝑑的模型小了 9.2 像素。当添加 LineIoU 损失时，模型的误差也减少了 11.9 像素，但 mAP 值反而减少了 3.75%。LineIoU 算法可以使模型输出的裁剪行值在 X 轴上更加准确，但公式对 Y 轴的坐标没有改进。一旦特征点的纵坐标不够精确，整体偏移量就会大大增加。当两个损失都相加时，算法具有一定的平衡以更好地执行。

不同损失函数的应用结果

本文提出了一种新的端到端作物行检测管道，并提出了一个与该管道相对应的基于行列注意力的深度学习模型。该模型可以通过注意力机制利用高级特征，直接输出图像中的裁剪行，无需任何额外处理。该模型由以下模块组成：首先，带有 FPN 的 ResNet 主干网，用于提取图像中的高维特征。其次，一种基于注意力机制的编码器-解码器模块，用于利用上下文特征。最后，LineIoU 损失和线位置损失，用于更好地回归裁剪行的形状和位置。在茶叶和蔬菜数据集中进行了实验，检测结果表明，本文提出的方法能够满足野外导航的准确性和实时性要求。与现有的 SOTA 模型相比，模型的精度提高了 8.5 %。处理 1920 × 1080 大小图像的平均运行时间为 23.81 毫秒。在鲁棒性方面，所提出的方法表现出更高的复杂环境适应性和较少的手动调整。
